Вентиляционная шахта производственного помещения с газовыделениями

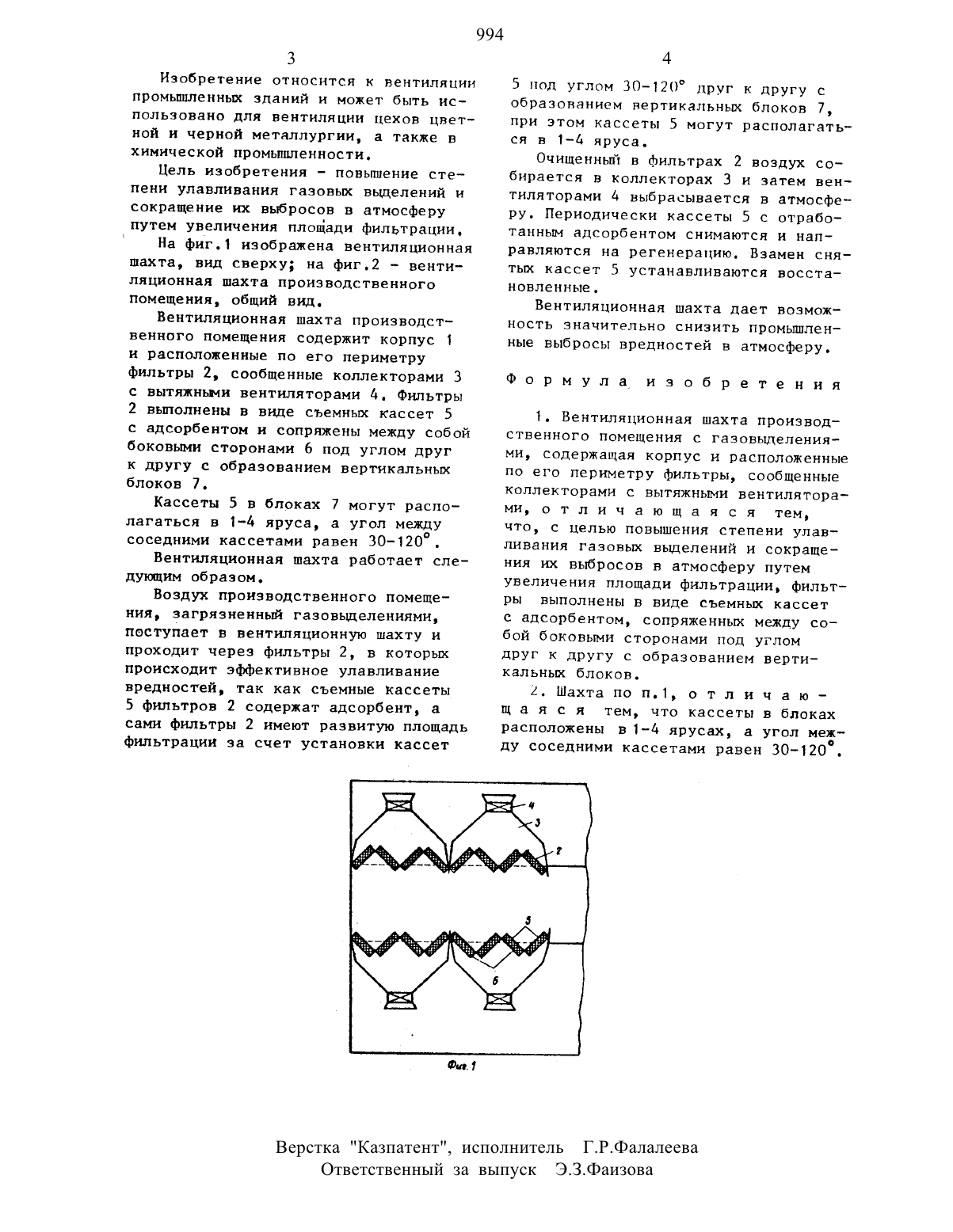

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) ВЕНТИЛЯЦИОННАЯ ШАХТА ПРОИЗВОДСТВЕННОГО ПОМЕЩЕНИЯ С ГАЗОВЫДЕЛЕНИЯММ(57) Изобретение позволяет повысить степень улавливания газовых выделений н сократить их вьбросы в атмосферуПУТЕМ УВЕЛИЧЕНИЯ площади ФИЛЬТРЗЦИН.По периметру корпуса 1 вентиляционнойшахты расположены фильтры 2, сообщенг ные коллекторами 3 с вытяжньми вентиляторами Д. Фильтры выполнены в виде съемнъш кассет с адсорбентом. Кассеты сопряжены между собой боковыми сторонами под углом друг к ДРУГУ с образованием вертикальным блоков 7. Кассеты в блоках м.б. Расположены в 1-4 яруса, а угол между соседними кассетами равен 3 О 120. В результате в фильтрах происходит эффективное улавливание вредностей, поскольку кассеты содержат адсорбент, а фильтры имеют развитую площадь фильтрации.Изобретение относится к вентиляции промьшленньш зданий и может быть использовано для вентиляции цехов цветной и черной металлургии, а также в химической промышленности.Цель изобретения - повьшение степени улавливания газовьш выделений и сокращение и вьбросов в атмосферу путем увеличения площади фильтрации, На фит.1 изображена вентиляционная шахта, вид сверху на фиг.2 вентиляционная шахта производственного помещения, общий вид.Вентиляционная шахта производственного помещения содержит корпус 1 и расположенные по его периметру фильтры 2, сообщенные коллекторами 3 с вытяжными вентиляторами 4. Фильтры 2 вьшолнены в виде съемньш кассет 5 с адсорбентом и сопряжены между собой боковыми сторонами 6 под углом дРУг к ДРУГУ с образованием вертикальны блоков 7.Кассеты 5 в блоках 7 могут располагаться в 1-4 яруса, а угол между соседними кассетами равен 30-1200.Вентиляционная шахта работает следующим образом.Воздух производственного помещения, загрязненный газовьщелениями поступает в вентиляционную шахту и проходит через фильтры 2, в которьж происходит эффективное улавливание вредностей, так как съемные кассеты 5 фильтров 2 содержат адсорбент, а сами фильтры 2 имеют развитую площадь фильтрации за счет установки кассет5 под углом 3 О 120 друг К дРУгу с образованием вертикальньш блоков 7,при этом кассеты 5 могут располагать ся в 1 д яруса.Очищенньт в фильтрах 2 воздух собирается в коллекторах 3 и затем вентиляторами 4 выбрасывается в атмосферу. Периодически кассеты 5 с отработанным адсорбентом снимаются и направляются на регенерацию. Взамен снятьш кассет 5 устанавливаются восстановленные.Вентиляционная шахта дает возможность значительно снизить промышленные выбросы вредностей в атмосферу.1. Вентиляционная шахта производственного помещения с газовыделения ми, содержащая корпус и расположенные по его периметру фильтры, сообщенные коллекторами с вытяжными вентиляторами, о т л и ч а ю щ а я с я тем,что, с целью повышения степени улавливания газовым вьщелений и сокращения и вьбросов в атмосферу путем увеличения площади фильтрации, фильтры выполнены в виде съемньш кассет с адсорбентом, сопряженных между собой боковьти сторонами под углом друг к другу с образованием вертикальньш блоков.2. Шахта по п.1, о т л и ч а ю щ а я с я тем, что кассеты в блоках расположеньл в 14 ярусах, а угол между соседними кассетами равен 3012 О.Ответственный за выпуск Э.З.ФаИ 3 ова
