Плуг для обработки почвы

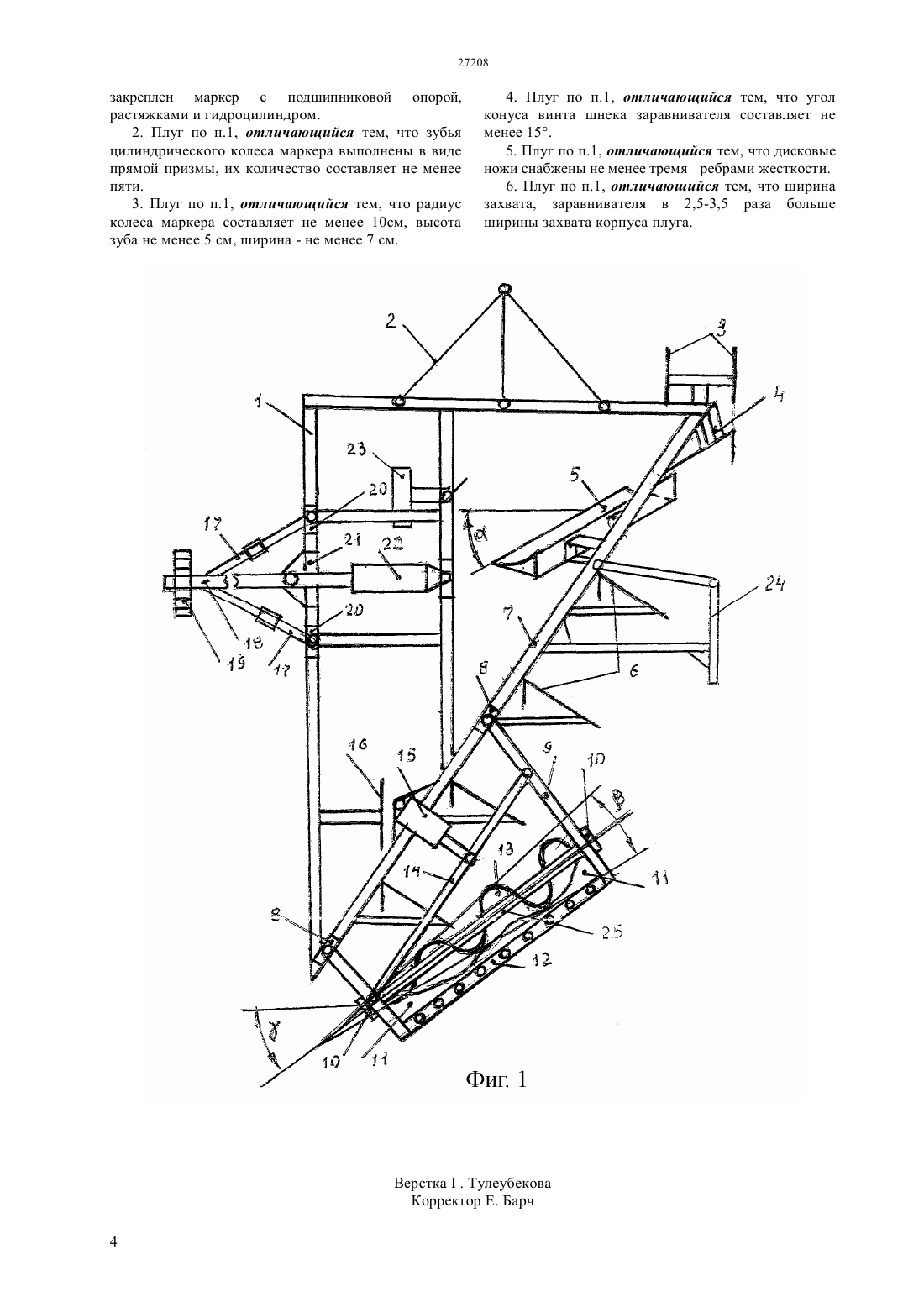

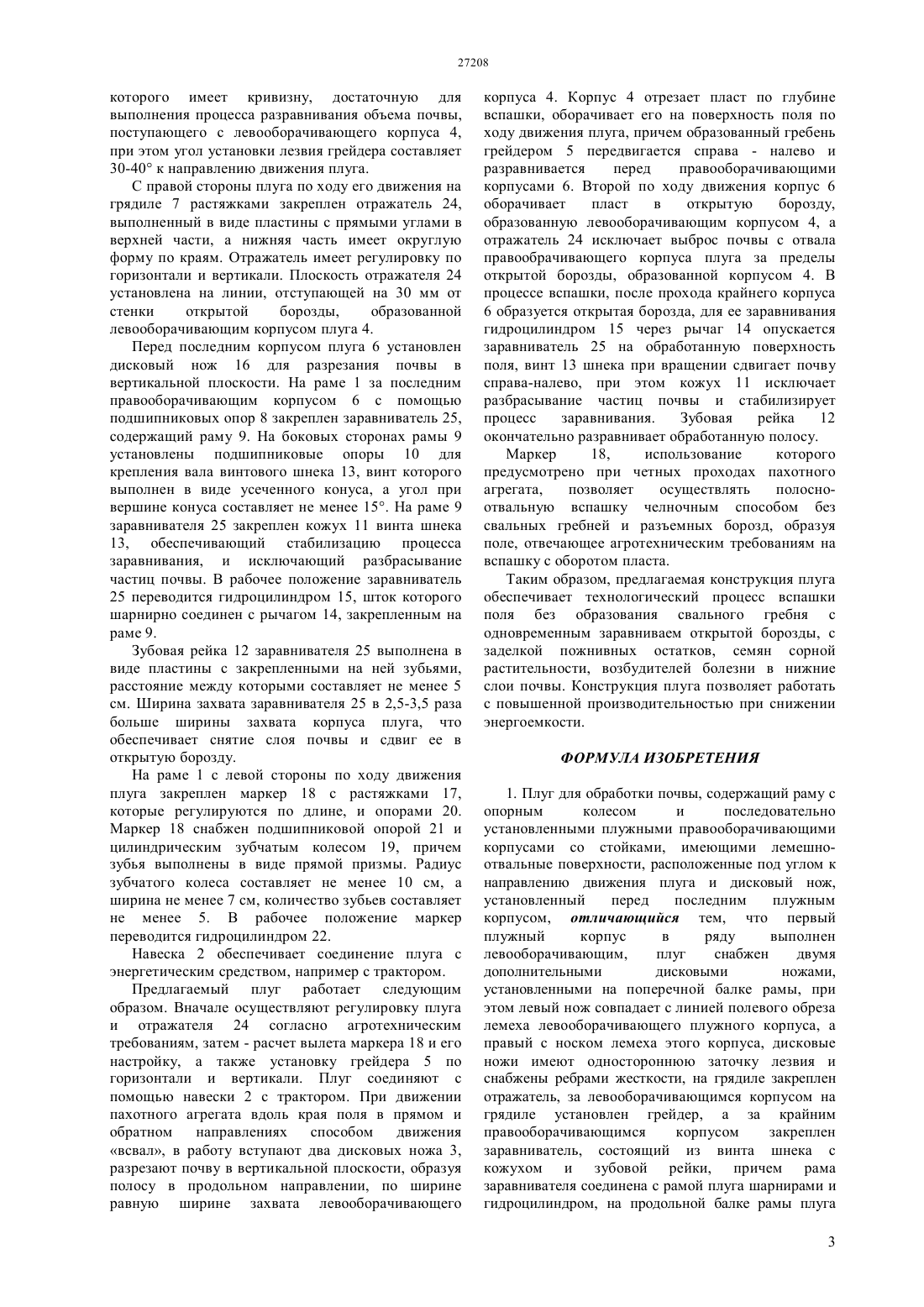

(51) 01 3/10 (2006.01) 01 49/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ корпусами со стойками, имеющими лемешноотвальные поверхности, расположенные под углом к направлению движения плуга и дисковый нож,установленный перед последним плужным корпусом, причем первый плужный корпус в ряду выполнен левооборачивающим. Плуг снабжен двумя дополнительными дисковыми ножами,установленными на поперечной балке рамы, при этом левый нож совпадает с линией полевого обреза лемеха левооборачивающего плужного корпуса, а правый с носком лемеха этого корпуса, дисковые ножи имеют одностороннюю заточку лезвия и снабжены ребрами жесткости. На грядиле плуга закреплен отражатель, за левооборачивающимся корпусом на грядиле установлен грейдер, а за крайним правооборачивающимся корпусом закреплен заравниватель, состоящий из винта шнека с кожухом и зубовой рейки, причем рама заравнивателя соединена с рамой плуга шарнирами и гидроцилиндром, на продольной балке рамы плуга закреплен маркер с подшипниковой опорой,растяжками и гидроцилиндром.(72) Никитин Валентин Степанович Байжуманов Сапаркан Кашаган Бакыт Ескалиулы Ниязбаев Адильхан Кизатоллинович Сафаргалиев Алмас Ерболатович Абдрашев Жандос Кораласбаевич Даулетова Жанна Ишимбаевна(54) ПЛУГ ДЛЯ ОБРАБОТКИ ПОЧВЫ(57) Изобретение относится к сельскохозяйственной технике, к орудиям для полосно-свальной вспашки с оборотом пласта и предназначено для использования преимущественно на старопахотных землях. Плуг для обработки почвы, содержит раму с опорным колесом и последовательно установленными плужными правооборачивающими Изобретение относится к сельскохозяйственной технике, к орудиям для полосно-свальной вспашки с оборотом пласта и предназначено для использования преимущественно на старопахотных землях. Известен плуг трехкорпусный оборотный ПНО 3-35, который состоит из рамы, право- и левооборачивающихся корпусов, навески, опорных колес с механизмами регулировки, механизма поворота рамы на 180, причем пахота осуществляется челночным способом без свальных гребней и развальных борозд(Каталог. Сельскохозяйственная техника. Том 1, под. ред. В.И. Черноиванова, Москва, 1991 г.). Недостатками плуга являются низкий коэффициент надежности из-за использования механизма поворота рамы в процессе работы и неустойчивое движение пахотного агрегата при транспортных переездах. Конструкция является также материалоемкой, а процесс вспашки энергозатратным. Известен плуг для обработки почвы,содержащий раму с опорным колесом и последовательно установленными плужными правооборачивающими корпусами со стойками,имеющими лемешноотвальные поверхности,расположенные под углом к направлению движения плуга и дисковый нож, установленный перед последним плужным корпусом (Карпенко А.Н.,Сельскохозяйственные машины, 6-е изд., -М. Агропромиздат,1989 г.). Недостатки плуга заключаются в следующем. При первом прямом и обратном движении пахотного агрегата по часовой стрелке - всвал образуется свальный гребень, а при движении пахотного агрегата против часовой стрелки - вразвал образуется разъемная борозда. Это требует использования дополнительного агрегата для выравнивания поверхности поля с обеспечением агротехнических требований по качеству подготовленной почвы, при этом подготовка и разбивка поля на загоны предусматривает провешивание линии первого прохода. Задачей изобретения является разработка конструкции плуга, обеспечивающей процесс полосно-отвальной вспашки,исключающий образование свального гребня и разъемной борозды. Для этого в конструкции плуга для обработки почвы, содержащем раму с опорным колесом и последовательно установленными плужными правооборачивающими корпусами со стойками,имеющими лемешноотвальные поверхности,расположенные под углом к направлению движения плуга и дисковый нож, установленный перед последним плужным корпусом, в соответствии с изобретением первый плужный корпус в ряду выполнен левооборачивающим, плуг снабжен двумя дополнительными дисковыми ножами,закрепленными на поперечной балке рамы, при этом левый нож совпадает с линией полевого обреза лемеха левооборачивающего плужного корпуса, а правый с носком лемеха этого же корпуса, дисковые ножи имеют одностороннюю заточку лезвия и снабжены ребрами жесткости 2 на грядиле закреплен отражатель,за левооборачивающимся корпусом на грядиле установлен грейдер,а за крайним правооборачивающимся корпусом закреплен заравниватель, состоящий из винта шнека с кожухом и зубовой рейки, причем рама заравнивателя соединена с рамой плуга шарнирами и гидроцилиндром на продольной балке рамы плуга закреплен маркер с подшипниковой опорой, растяжками и гидроцилиндром. Зубья цилиндрического колеса маркера плуга выполнены в виде прямой призмы, их количество составляет не менее пяти, радиус колеса маркера составляет не менее 10 см, высота зуба не менее 5 см, ширина - не менее 7 см. Угол конуса винта шнека заравнивателя составляет не менее 15. Дисковые ножи снабжены не менее тремя ребрами жесткости. Ширина захвата заравнивателя в 2,5-3,5 раза больше ширины захвата корпуса плуга. Установка левооборачивающего корпуса первым в ряду, дополнительных дисковых ножей, грейдера,маркера и отражателя позволяет исключить образование свального гребня при первом и обратном проходах пахотного агрегата,а образованная в процессе вспашки открытая борозда заравнивается с помощью установленного за крайним правооборачивающим корпусом заравнивателя, состоящего из винта шнека с кожухом и зубовой рейки. Установка грейдера позволит поднятый левооборачивающим корпусом слой почвы сдвинуть в левую сторону по ходу движения плуга и разровнять его, а закрепление маркера на раме плуга позволит производить полосносвальную вспашку,т.к. пахота осуществляется челночным способом. На грядиле рамы плуга закреплен также отражатель,что позволяет исключить выброс почвы, сходящей с отвала правооборачивающего корпуса за пределы открытой борозды, образованной левооборачивающим корпусом. На фиг.1 представлен общий вид, вид сверху,предлагаемого плуга для обработки почвы. Плуг содержит раму 1 с опорным колесом 23, навеской 2 и последовательно установленными на стойках и закрепленных на грядиле 7 плужными корпусами левооборачивающим 4 и правооборачивающими 6. Корпуса имеют лемешно-отвальные поверхности,расположенные под углом к направлению движения плуга. На поперечной балке рамы 1 закреплены дисковые ножи 3, при этом левый нож совпадает с линией полевого,обреза лемеха левооборачивающего плужного корпуса, а правый с носком лемеха этого корпуса. Дисковые ножи 3 имеют одностороннюю заточку и по ходу движения разнонаправленные, причем при работе плуга осуществляется самозатачивание ножей ножи снабжены ребрами жесткости (не менее трех),высота округлости которых составляет не менее 2 мм. На грядиле 7 за левооборачивающимся корпусом 4 закреплен грейдер 5, рабочая поверхность которого имеет кривизну, достаточную для выполнения процесса разравнивания объема почвы,поступающего с левооборачивающего корпуса 4,при этом угол установки лезвия грейдера составляет 30-40 к направлению движения плуга. С правой стороны плуга по ходу его движения на грядиле 7 растяжками закреплен отражатель 24,выполненный в виде пластины с прямыми углами в верхней части, а нижняя часть имеет округлую форму по краям. Отражатель имеет регулировку по горизонтали и вертикали. Плоскость отражателя 24 установлена на линии, отступающей на 30 мм от стенки открытой борозды,образованной левооборачивающим корпусом плуга 4. Перед последним корпусом плуга 6 установлен дисковый нож 16 для разрезания почвы в вертикальной плоскости. На раме 1 за последним правооборачивающим корпусом 6 с помощью подшипниковых опор 8 закреплен заравниватель 25,содержащий раму 9. На боковых сторонах рамы 9 установлены подшипниковые опоры 10 для крепления вала винтового шнека 13, винт которого выполнен в виде усеченного конуса, а угол при вершине конуса составляет не менее 15. На раме 9 заравнивателя 25 закреплен кожух 11 винта шнека 13, обеспечивающий стабилизацию процесса заравнивания, и исключающий разбрасывание частиц почвы. В рабочее положение заравниватель 25 переводится гидроцилиндром 15, шток которого шарнирно соединен с рычагом 14, закрепленным на раме 9. Зубовая рейка 12 заравнивателя 25 выполнена в виде пластины с закрепленными на ней зубьями,расстояние между которыми составляет не менее 5 см. Ширина захвата заравнивателя 25 в 2,5-3,5 раза больше ширины захвата корпуса плуга, что обеспечивает снятие слоя почвы и сдвиг ее в открытую борозду. На раме 1 с левой стороны по ходу движения плуга закреплен маркер 18 с растяжками 17,которые регулируются по длине, и опорами 20. Маркер 18 снабжен подшипниковой опорой 21 и цилиндрическим зубчатым колесом 19, причем зубья выполнены в виде прямой призмы. Радиус зубчатого колеса составляет не менее 10 см, а ширина не менее 7 см, количество зубьев составляет не менее 5. В рабочее положение маркер переводится гидроцилиндром 22. Навеска 2 обеспечивает соединение плуга с энергетическим средством, например с трактором. Предлагаемый плуг работает следующим образом. Вначале осуществляют регулировку плуга и отражателя 24 согласно агротехническим требованиям, затем - расчет вылета маркера 18 и его настройку, а также установку грейдера 5 по горизонтали и вертикали. Плуг соединяют с помощью навески 2 с трактором. При движении пахотного агрегата вдоль края поля в прямом и обратном направлениях способом движения всвал, в работу вступают два дисковых ножа 3,разрезают почву в вертикальной плоскости, образуя полосу в продольном направлении, по ширине равную ширине захвата левооборачивающего корпуса 4. Корпус 4 отрезает пласт по глубине вспашки, оборачивает его на поверхность поля по ходу движения плуга, причем образованный гребень грейдером 5 передвигается справа - налево и разравнивается перед правооборачивающими корпусами 6. Второй по ходу движения корпус 6 оборачивает пласт в открытую борозду,образованную левооборачивающим корпусом 4, а отражатель 24 исключает выброс почвы с отвала правообрачивающего корпуса плуга за пределы открытой борозды, образованной корпусом 4. В процессе вспашки, после прохода крайнего корпуса 6 образуется открытая борозда, для ее заравнивания гидроцилиндром 15 через рычаг 14 опускается заравниватель 25 на обработанную поверхность поля, винт 13 шнека при вращении сдвигает почву справа-налево, при этом кожух 11 исключает разбрасывание частиц почвы и стабилизирует процесс заравнивания. Зубовая рейка 12 окончательно разравнивает обработанную полосу. Маркер 18,использование которого предусмотрено при четных проходах пахотного агрегата,позволяет осуществлять полосноотвальную вспашку челночным способом без свальных гребней и разъемных борозд, образуя поле, отвечающее агротехническим требованиям на вспашку с оборотом пласта. Таким образом, предлагаемая конструкция плуга обеспечивает технологический процесс вспашки поля без образования свального гребня с одновременным заравниваем открытой борозды, с заделкой пожнивных остатков, семян сорной растительности, возбудителей болезни в нижние слои почвы. Конструкция плуга позволяет работать с повышенной производительностью при снижении энергоемкости. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Плуг для обработки почвы, содержащий раму с опорным колесом и последовательно установленными плужными правооборачивающими корпусами со стойками, имеющими лемешноотвальные поверхности, расположенные под углом к направлению движения плуга и дисковый нож,установленный перед последним плужным корпусом, отличающийся тем, что первый плужный корпус в ряду выполнен левооборачивающим,плуг снабжен двумя дополнительными дисковыми ножами,установленными на поперечной балке рамы, при этом левый нож совпадает с линией полевого обреза лемеха левооборачивающего плужного корпуса, а правый с носком лемеха этого корпуса, дисковые ножи имеют одностороннюю заточку лезвия и снабжены ребрами жесткости, на грядиле закреплен отражатель, за левооборачивающимся корпусом на грядиле установлен грейдер, а за крайним правооборачивающимся корпусом закреплен заравниватель, состоящий из винта шнека с кожухом и зубовой рейки, причем рама заравнивателя соединена с рамой плуга шарнирами и гидроцилиндром, на продольной балке рамы плуга 3 закреплен маркер с подшипниковой опорой,растяжками и гидроцилиндром. 2. Плуг по п.1, отличающийся тем, что зубья цилиндрического колеса маркера выполнены в виде прямой призмы, их количество составляет не менее пяти. 3. Плуг по п.1, отличающийся тем, что радиус колеса маркера составляет не менее 10 см, высота зуба не менее 5 см, ширина - не менее 7 см. 4. Плуг по п.1, отличающийся тем, что угол конуса винта шнека заравнивателя составляет не менее 15. 5. Плуг по п.1, отличающийся тем, что дисковые ножи снабжены не менее тремя ребрами жесткости. 6. Плуг по п.1, отличающийся тем, что ширина захвата, заравнивателя в 2,5-3,5 раза больше ширины захвата корпуса плуга.
