Капельный водовыпуск

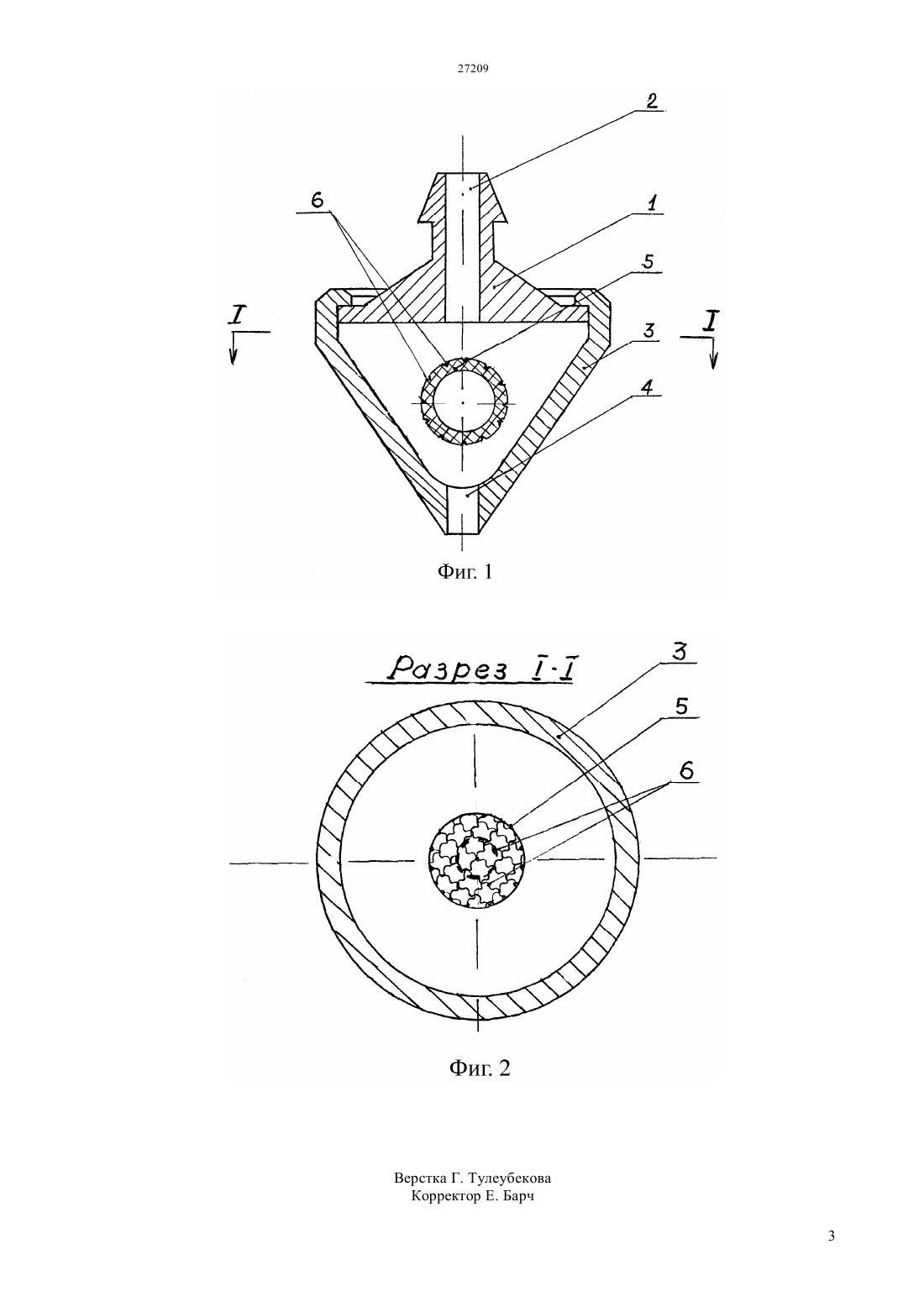

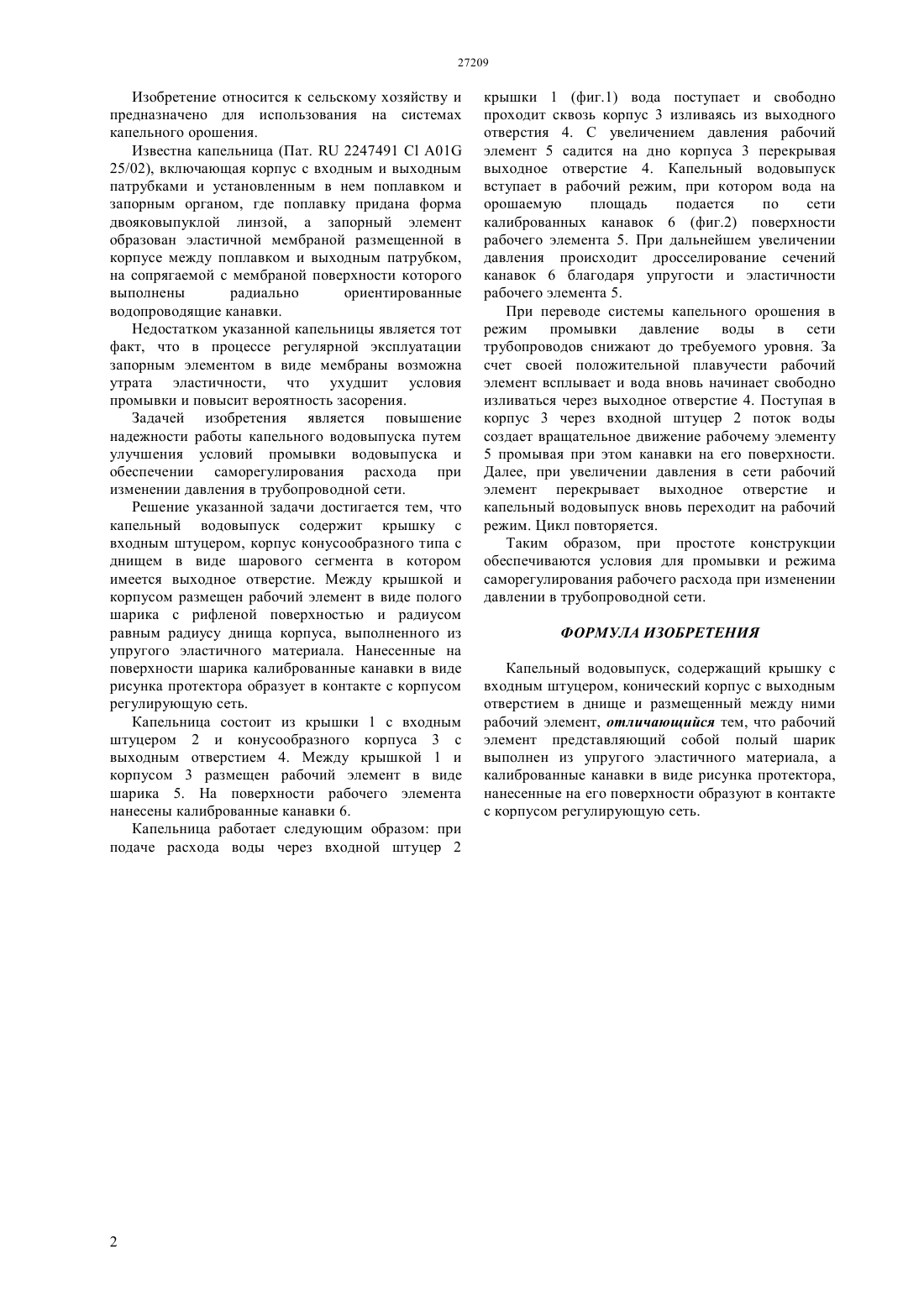

(51) 01 25/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Цель изобретения - повышение надежности работы путем улучшения условий промывки и обеспечения саморегулирования расхода при изменении давления воды в трубопроводной сети. Капельный водовыпуск состоит из крышки 1 с входным штуцером 2, конусообразного корпуса 3 с выходным отверстием 4 и размещенного между крышкой и корпусом рабочего элемента в виде шарика 5 и нанесенных на поверхности шарика калиброванных канавок 6. При повышении давления рабочий элемент садится на дно корпуса перекрывая выходное отверстие и прижимаясь дросселирует канавки на своей поверхности.(76) Бондарцев Александр Иванович Жуйко Виталий Дмитриевич Харламова Татьяна Алексеевна Дементьев Александр Игоревич(57) Изобретение относится к техническим средствам полива сельскохозяйственных культур капельным способом. Изобретение относится к сельскому хозяйству и предназначено для использования на системах капельного орошения. Известна капельница (Пат.224749101 25/02), включающая корпус с входным и выходным патрубками и установленным в нем поплавком и запорным органом, где поплавку придана форма двояковыпуклой линзой, а запорный элемент образован эластичной мембраной размещенной в корпусе между поплавком и выходным патрубком,на сопрягаемой с мембраной поверхности которого выполнены радиально ориентированные водопроводящие канавки. Недостатком указанной капельницы является тот факт, что в процессе регулярной эксплуатации запорным элементом в виде мембраны возможна утрата эластичности, что ухудшит условия промывки и повысит вероятность засорения. Задачей изобретения является повышение надежности работы капельного водовыпуска путем улучшения условий промывки водовыпуска и обеспечении саморегулирования расхода при изменении давления в трубопроводной сети. Решение указанной задачи достигается тем, что капельный водовыпуск содержит крышку с входным штуцером, корпус конусообразного типа с днищем в виде шарового сегмента в котором имеется выходное отверстие. Между крышкой и корпусом размещен рабочий элемент в виде полого шарика с рифленой поверхностью и радиусом равным радиусу днища корпуса, выполненного из упругого эластичного материала. Нанесенные на поверхности шарика калиброванные канавки в виде рисунка протектора образует в контакте с корпусом регулирующую сеть. Капельница состоит из крышки 1 с входным штуцером 2 и конусообразного корпуса 3 с выходным отверстием 4. Между крышкой 1 и корпусом 3 размещен рабочий элемент в виде шарика 5. На поверхности рабочего элемента нанесены калиброванные канавки 6. Капельница работает следующим образом при подаче расхода воды через входной штуцер 2 крышки 1 (фиг.1) вода поступает и свободно проходит сквозь корпус 3 изливаясь из выходного отверстия 4. С увеличением давления рабочий элемент 5 садится на дно корпуса 3 перекрывая выходное отверстие 4. Капельный водовыпуск вступает в рабочий режим, при котором вода на орошаемую площадь подается по сети калиброванных канавок 6 (фиг.2) поверхности рабочего элемента 5. При дальнейшем увеличении давления происходит дросселирование сечений канавок 6 благодаря упругости и эластичности рабочего элемента 5. При переводе системы капельного орошения в режим промывки давление воды в сети трубопроводов снижают до требуемого уровня. За счет своей положительной плавучести рабочий элемент всплывает и вода вновь начинает свободно изливаться через выходное отверстие 4. Поступая в корпус 3 через входной штуцер 2 поток воды создает вращательное движение рабочему элементу 5 промывая при этом канавки на его поверхности. Далее, при увеличении давления в сети рабочий элемент перекрывает выходное отверстие и капельный водовыпуск вновь переходит на рабочий режим. Цикл повторяется. Таким образом, при простоте конструкции обеспечиваются условия для промывки и режима саморегулирования рабочего расхода при изменении давлении в трубопроводной сети. ФОРМУЛА ИЗОБРЕТЕНИЯ Капельный водовыпуск, содержащий крышку с входным штуцером, конический корпус с выходным отверстием в днище и размещенный между ними рабочий элемент, отличающийся тем, что рабочий элемент представляющий собой полый шарик выполнен из упругого эластичного материала, а калиброванные канавки в виде рисунка протектора,нанесенные на его поверхности образуют в контакте с корпусом регулирующую сеть.
