Стелька-локкер

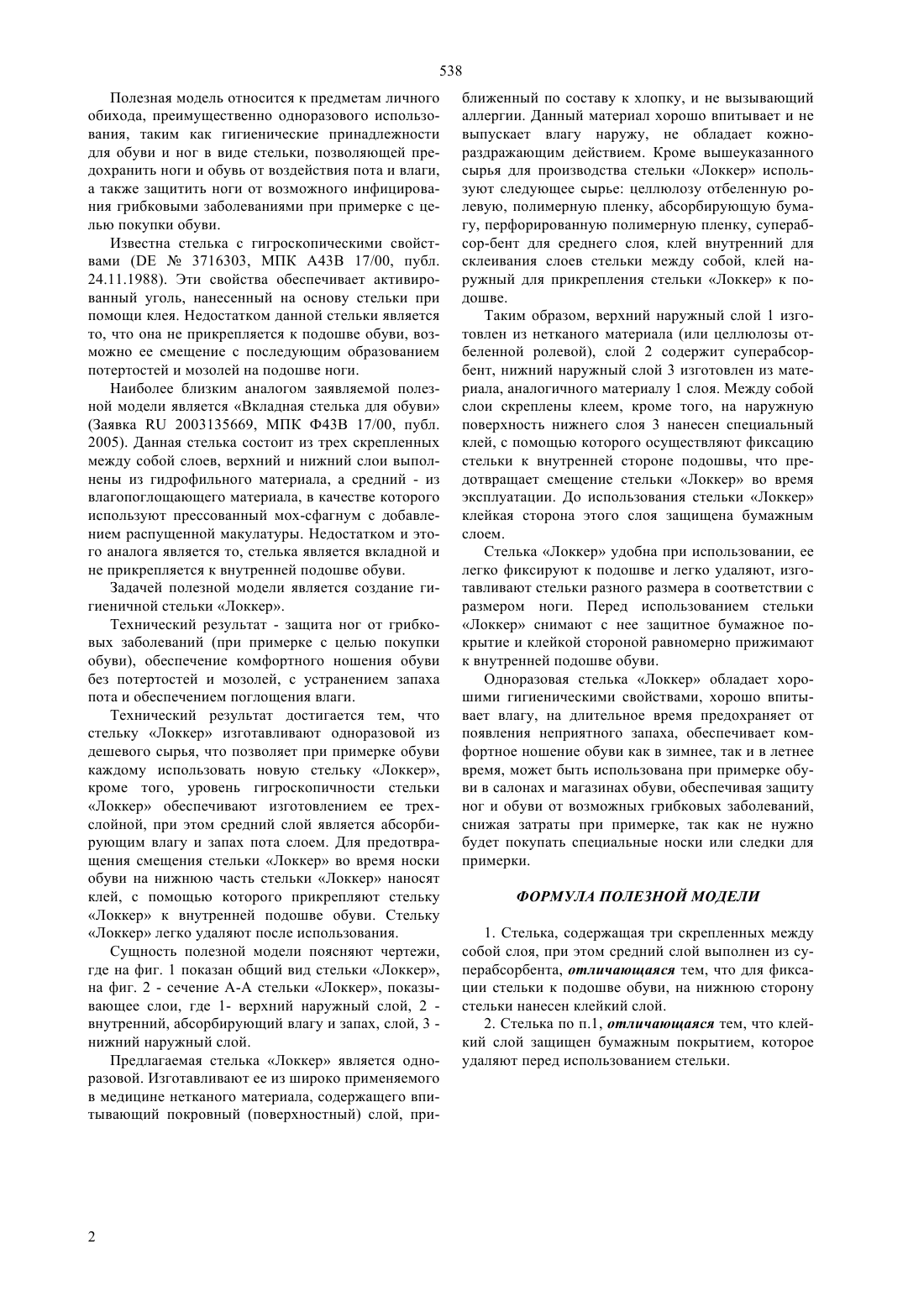

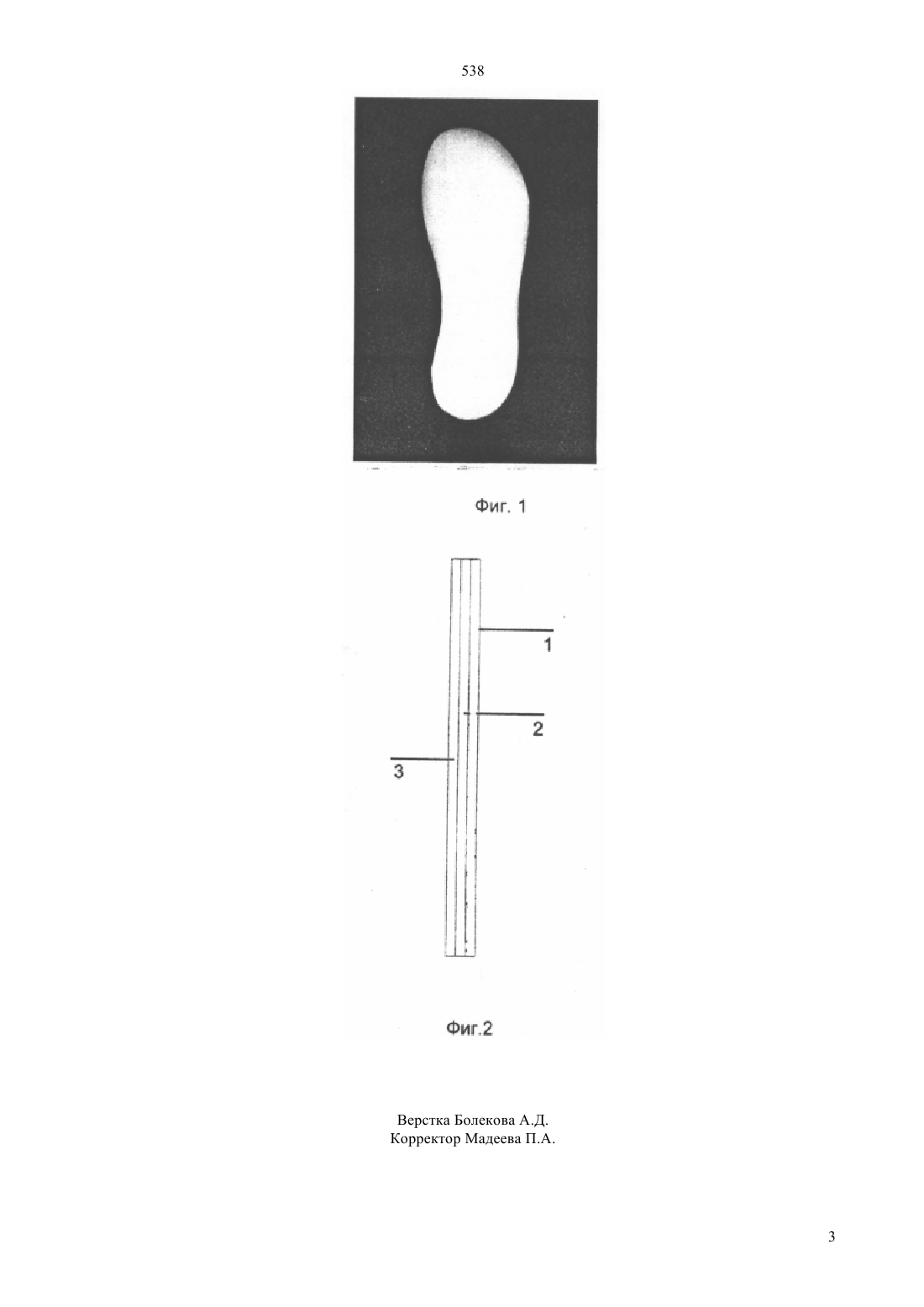

(51) 43 17/18 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат достигается тем, что стельку Локкер изготавливают одноразовой из дешевого сырья, что позволяет при примерке обуви каждому использовать новую стельку Локкер,кроме того, необходимый уровень гигроскопичности стельки Локкер обеспечивают изготовлением ее трехслойной, при этом средний слой является абсорбирующим влагу и запах пота, слоем. Наружные слои из нетканого материала, хорошо впитывающего и не выпускающего влагу наружу. Для предотвращения смещения стельки Локкер во время носки обуви на нижнюю часть стельки Локкер наносят клей, с помощью которого прикрепляют стельку Локкер к внутренней подошве обуви. До использования стельки Локкер клейкий слой покрыт бумажной защитной пленкой, которую снимают перед использованием, прикрепляя стельку Локкер к внутренней подошве обуви. Стелька Локкер обладает хорошими гигиеническими свойствами, хорошо впитывает влагу и на длительное время предохраняет от появления неприятного запаха.(56) Заявка на изобретение РФ 2003135669, кл. А 43 В 17/00, 20.05.2005(57) Полезная модель относится к предметам личного обихода, преимущественно одноразового использования, таким как гигиенические принадлежности для обуви и ног в виде стельки, позволяющей предохранить ноги и обувь от воздействия пота и влаги, а также защитить ноги от возможного инфицирования грибковыми заболева-ниями при примерке с целью покупки обуви. Задачей изобретения является создание гигиеничной стельки Локкер. Технический результат - защита ног от грибковых заболеваний (при примерке с целью покупки обуви), обеспечение комфортного ношения обуви без потертостей и мозолей, с устранением запаха пота и обеспечением поглощения влаги. 538 Полезная модель относится к предметам личного обихода, преимущественно одноразового использования, таким как гигиенические принадлежности для обуви и ног в виде стельки, позволяющей предохранить ноги и обувь от воздействия пота и влаги,а также защитить ноги от возможного инфицирования грибковыми заболеваниями при примерке с целью покупки обуви. Известна стелька с гигроскопическими свойствами (3716303, МПК А 43 В 17/00, публ. 24.11.1988). Эти свойства обеспечивает активированный уголь, нанесенный на основу стельки при помощи клея. Недостатком данной стельки является то, что она не прикрепляется к подошве обуви, возможно ее смещение с последующим образованием потертостей и мозолей на подошве ноги. Наиболее близким аналогом заявляемой полезной модели является Вкладная стелька для обуви(Заявка 2003135669, МПК Ф 43 В 17/00, публ. 2005). Данная стелька состоит из трех скрепленных между собой слоев, верхний и нижний слои выполнены из гидрофильного материала, а средний - из влагопоглощающего материала, в качестве которого используют прессованный мох-сфагнум с добавлением распущенной макулатуры. Недостатком и этого аналога является то, стелька является вкладной и не прикрепляется к внутренней подошве обуви. Задачей полезной модели является создание гигиеничной стельки Локкер. Технический результат - защита ног от грибковых заболеваний (при примерке с целью покупки обуви), обеспечение комфортного ношения обуви без потертостей и мозолей, с устранением запаха пота и обеспечением поглощения влаги. Технический результат достигается тем, что стельку Локкер изготавливают одноразовой из дешевого сырья, что позволяет при примерке обуви каждому использовать новую стельку Локкер,кроме того, уровень гигроскопичности стельки Локкер обеспечивают изготовлением ее трехслойной, при этом средний слой является абсорбирующим влагу и запах пота слоем. Для предотвращения смещения стельки Локкер во время носки обуви на нижнюю часть стельки Локкер наносят клей, с помощью которого прикрепляют стельку Локкер к внутренней подошве обуви. Стельку Локкер легко удаляют после использования. Сущность полезной модели поясняют чертежи,где на фиг. 1 показан общий вид стельки Локкер,на фиг. 2 - сечение А-А стельки Локкер, показывающее слои, где 1- верхний наружный слой, 2 внутренний, абсорбирующий влагу и запах, слой, 3 нижний наружный слой. Предлагаемая стелька Локкер является одноразовой. Изготавливают ее из широко применяемого в медицине нетканого материала, содержащего впитывающий покровный (поверхностный) слой, при 2 ближенный по составу к хлопку, и не вызывающий аллергии. Данный материал хорошо впитывает и не выпускает влагу наружу, не обладает кожнораздражающим действием. Кроме вышеуказанного сырья для производства стельки Локкер используют следующее сырье целлюлозу отбеленную ролевую, полимерную пленку, абсорбирующую бумагу, перфорированную полимерную пленку, суперабсор-бент для среднего слоя, клей внутренний для склеивания слоев стельки между собой, клей наружный для прикрепления стельки Локкер к подошве. Таким образом, верхний наружный слой 1 изготовлен из нетканого материала (или целлюлозы отбеленной ролевой), слой 2 содержит суперабсорбент, нижний наружный слой 3 изготовлен из материала, аналогичного материалу 1 слоя. Между собой слои скреплены клеем, кроме того, на наружную поверхность нижнего слоя 3 нанесен специальный клей, с помощью которого осуществляют фиксацию стельки к внутренней стороне подошвы, что предотвращает смещение стельки Локкер во время эксплуатации. До использования стельки Локкер клейкая сторона этого слоя защищена бумажным слоем. Стелька Локкер удобна при использовании, ее легко фиксируют к подошве и легко удаляют, изготавливают стельки разного размера в соответствии с размером ноги. Перед использованием стельки Локкер снимают с нее защитное бумажное покрытие и клейкой стороной равномерно прижимают к внутренней подошве обуви. Одноразовая стелька Локкер обладает хорошими гигиеническими свойствами, хорошо впитывает влагу, на длительное время предохраняет от появления неприятного запаха, обеспечивает комфортное ношение обуви как в зимнее, так и в летнее время, может быть использована при примерке обуви в салонах и магазинах обуви, обеспечивая защиту ног и обуви от возможных грибковых заболеваний,снижая затраты при примерке, так как не нужно будет покупать специальные носки или следки для примерки. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Стелька, содержащая три скрепленных между собой слоя, при этом средний слой выполнен из суперабсорбента, отличающаяся тем, что для фиксации стельки к подошве обуви, на нижнюю сторону стельки нанесен клейкий слой. 2. Стелька по п.1, отличающаяся тем, что клейкий слой защищен бумажным покрытием, которое удаляют перед использованием стельки.
