Ортопедическая стелька Харченко

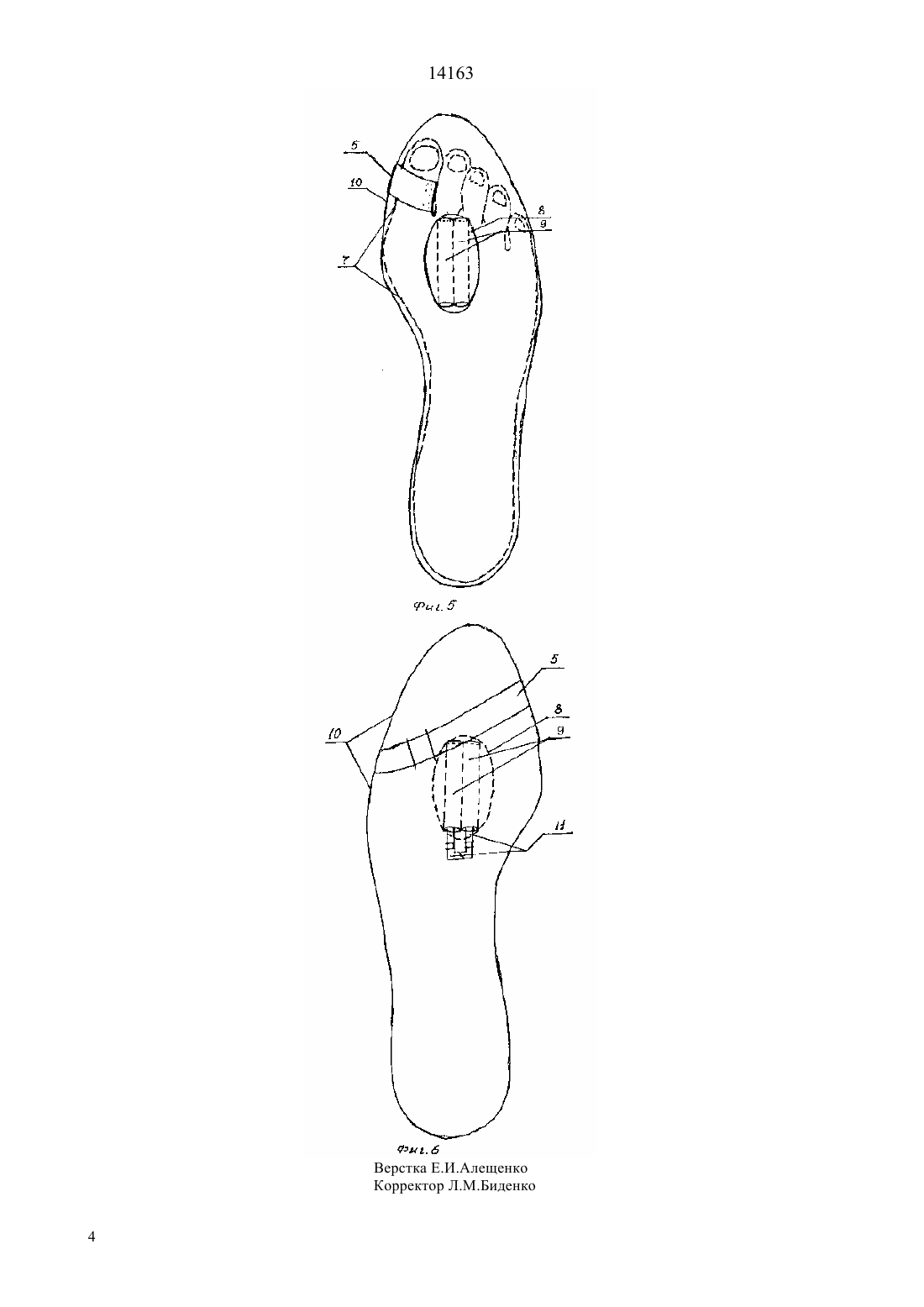

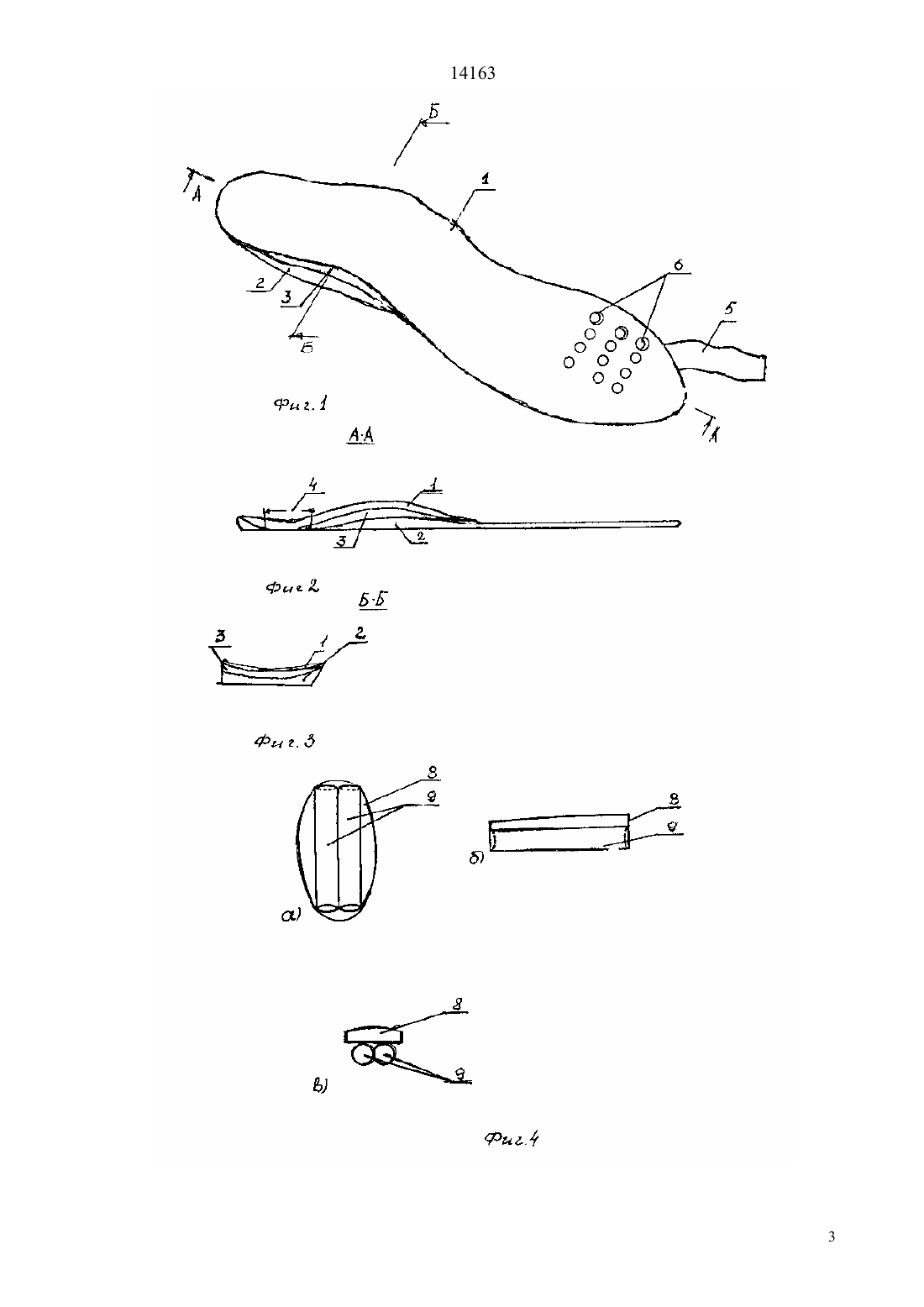

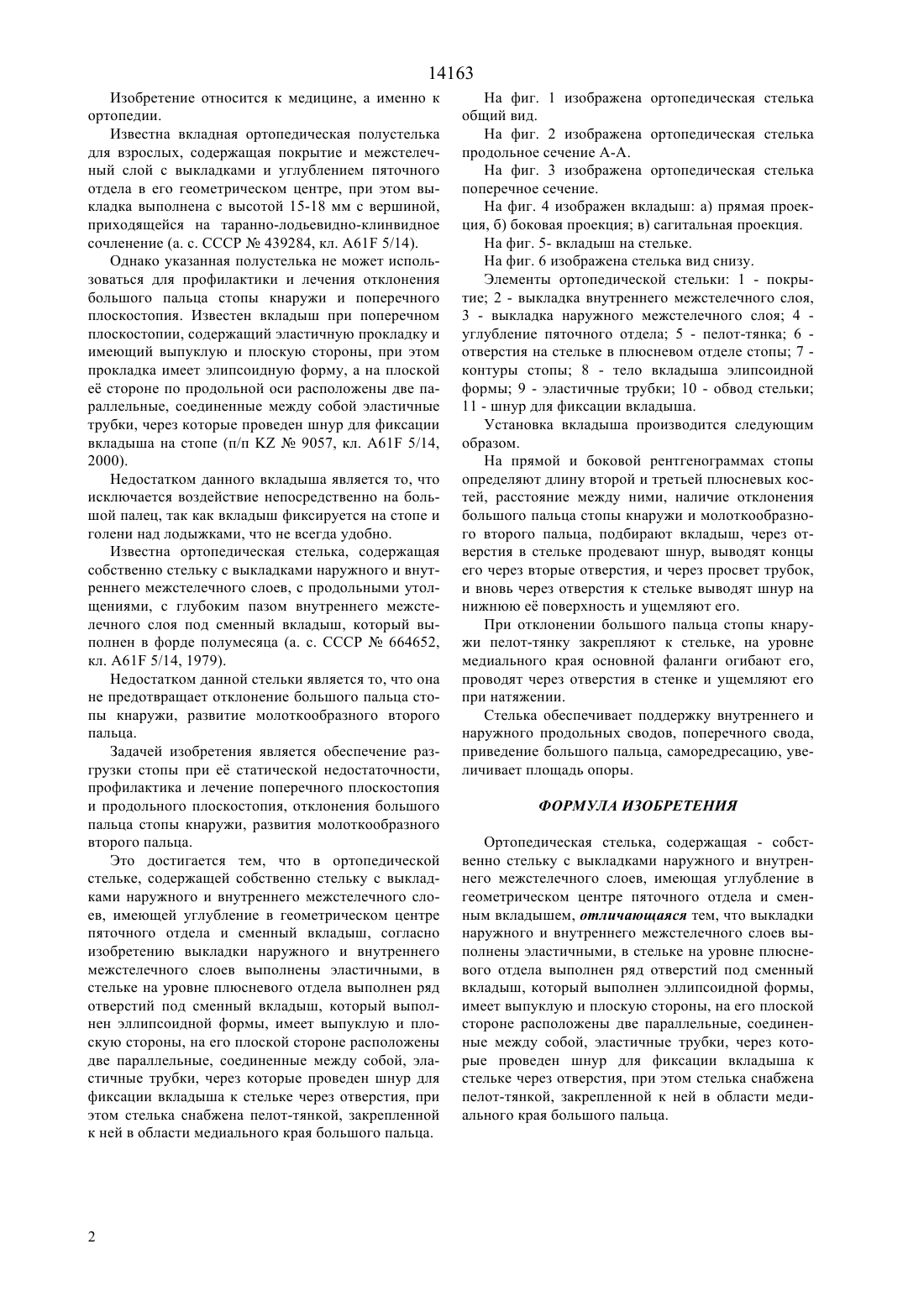

(51)7 61 5/14 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Харченко Виталий Кириллович Исмаилов Марат Мансурович Харченко Олег Витальевич(57) Изобретение относится к медицине, а именно к ортопедии. Ортопедическая стелька, содержащая собственно стельку с выкладками наружного и внутреннего межстелечного слоев, имеющая углубление в геометрическом центре пяточного отдела и сменный вкладыш, отличается тем, что при этом выкладки наружного и внутреннего межстелечного слоев вы полнены эластично, в стельке на уровне плюсневого отдела выполнен ряд отверстий под сменный вкладыш, который выполнен эллипсоидной формы, имеет выпуклую и плоскую стороны, на его плоской стороне расположены две параллельные соединенные между собой эластичные трубки, через которые проведен шнур для фиксации вкладыша к стельке через отверстия, а стелька снабжена пелот-тянкой,закрепленной к стельке в области медиального края большого пальца. Ортопедическая стелька обеспечивает разгрузку стопы при ее статической недостаточности. Может быть рекомендована для профилактики и лечения поперечного и продольного плоскостопия, а также для предотвращения отклонения большого пальца стопы кнаружи и развития молоткообразного второго пальца. 14163 Изобретение относится к медицине, а именно к ортопедии. Известна вкладная ортопедическая полустелька для взрослых, содержащая покрытие и межстелечный слой с выкладками и углублением пяточного отдела в его геометрическом центре, при этом выкладка выполнена с высотой 15-18 мм с вершиной,приходящейся на таранно-лодьевидно-клинвидное сочленение (а. с. СССР 439284, кл. А 61 5/14). Однако указанная полустелька не может использоваться для профилактики и лечения отклонения большого пальца стопы кнаружи и поперечного плоскостопия. Известен вкладыш при поперечном плоскостопии, содержащий эластичную прокладку и имеющий выпуклую и плоскую стороны, при этом прокладка имеет элипсоидную форму, а на плоской е стороне по продольной оси расположены две параллельные, соединенные между собой эластичные трубки, через которые проведен шнур для фиксации вкладыша на стопе (п/п 9057, кл. А 61 5/14,2000). Недостатком данного вкладыша является то, что исключается воздействие непосредственно на большой палец, так как вкладыш фиксируется на стопе и голени над лодыжками, что не всегда удобно. Известна ортопедическая стелька, содержащая собственно стельку с выкладками наружного и внутреннего межстелечного слоев, с продольными утолщениями, с глубоким пазом внутреннего межстелечного слоя под сменный вкладыш, который выполнен в форде полумесяца (а. с. СССР 664652,кл. А 61 5/14, 1979). Недостатком данной стельки является то, что она не предотвращает отклонение большого пальца стопы кнаружи, развитие молоткообразного второго пальца. Задачей изобретения является обеспечение разгрузки стопы при е статической недостаточности,профилактика и лечение поперечного плоскостопия и продольного плоскостопия, отклонения большого пальца стопы кнаружи, развития молоткообразного второго пальца. Это достигается тем, что в ортопедической стельке, содержащей собственно стельку с выкладками наружного и внутреннего межстелечного слоев, имеющей углубление в геометрическом центре пяточного отдела и сменный вкладыш, согласно изобретению выкладки наружного и внутреннего межстелечного слоев выполнены эластичными, в стельке на уровне плюсневого отдела выполнен ряд отверстий под сменный вкладыш, который выполнен эллипсоидной формы, имеет выпуклую и плоскую стороны, на его плоской стороне расположены две параллельные, соединенные между собой, эластичные трубки, через которые проведен шнур для фиксации вкладыша к стельке через отверстия, при этом стелька снабжена пелот-тянкой, закрепленной к ней в области медиального края большого пальца. На фиг. 1 изображена ортопедическая стелька общий вид. На фиг. 2 изображена ортопедическая стелька продольное сечение А-А. На фиг. 3 изображена ортопедическая стелька поперечное сечение. На фиг. 4 изображен вкладыш а) прямая проекция, б) боковая проекция в) сагитальная проекция. На фиг. 5- вкладыш на стельке. На фиг. 6 изображена стелька вид снизу. Элементы ортопедической стельки 1 - покрытие 2 - выкладка внутреннего межстелечного слоя,3 - выкладка наружного межстелечного слоя 4 углубление пяточного отдела 5 - пелот-тянка 6 отверстия на стельке в плюсневом отделе стопы 7 контуры стопы 8 - тело вкладыша элипсоидной формы 9 - эластичные трубки 10 - обвод стельки 11 - шнур для фиксации вкладыша. Установка вкладыша производится следующим образом. На прямой и боковой рентгенограммах стопы определяют длину второй и третьей плюсневых костей, расстояние между ними, наличие отклонения большого пальца стопы кнаружи и молоткообразного второго пальца, подбирают вкладыш, через отверстия в стельке продевают шнур, выводят концы его через вторые отверстия, и через просвет трубок,и вновь через отверстия к стельке выводят шнур на нижнюю е поверхность и ущемляют его. При отклонении большого пальца стопы кнаружи пелот-тянку закрепляют к стельке, на уровне медиального края основной фаланги огибают его,проводят через отверстия в стенке и ущемляют его при натяжении. Стелька обеспечивает поддержку внутреннего и наружного продольных сводов, поперечного свода,приведение большого пальца, саморедресацию, увеличивает площадь опоры. ФОРМУЛА ИЗОБРЕТЕНИЯ Ортопедическая стелька, содержащая - собственно стельку с выкладками наружного и внутреннего межстелечного слоев, имеющая углубление в геометрическом центре пяточного отдела и сменным вкладышем, отличающаяся тем, что выкладки наружного и внутреннего межстелечного слоев выполнены эластичными, в стельке на уровне плюсневого отдела выполнен ряд отверстий под сменный вкладыш, который выполнен эллипсоидной формы,имеет выпуклую и плоскую стороны, на его плоской стороне расположены две параллельные, соединенные между собой, эластичные трубки, через которые проведен шнур для фиксации вкладыша к стельке через отверстия, при этом стелька снабжена пелот-тянкой, закрепленной к ней в области медиального края большого пальца.
