Шахтный холодильник с перекрестным движением воздуха

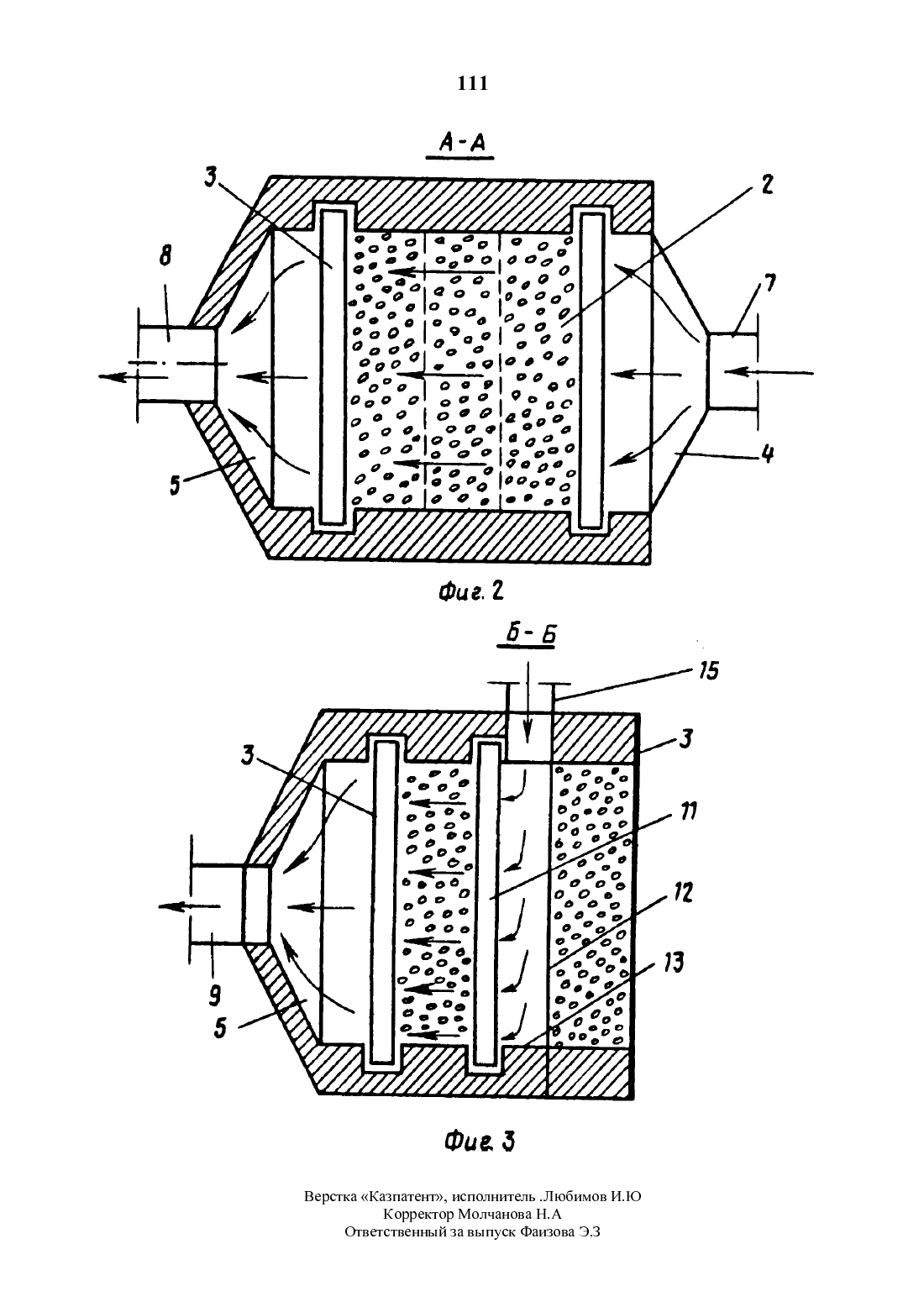

(54)ШАХТНЬГЙ ХОЛОДИЛЬНИК С ПЕ РЕКРЕСТНЬТМ ДВИЖЕНИЕМ ВОЗ ДУХА(57)Изобретение относится к конструкции шахтного холодильника с перекрестным движением воздуха для охлаждения обожженного кускового или гранулированного материала, напримерЦелью изобретения является снижение энергозатрат. Для этого в шахтном холодильнике нижняя часть вводной стенки выполнена сплошной, и в шахте 1 внизу встроена камера 10, одна из стенок которой, обращенная к стенке 3, выполнена сплошной, а другая стенка 11 - перфорированной. Благодаря этому материал, прилегающий к вводной перфорированной стенке и охлажденный уже в верхней части холодильника, вьтводится из процесса, а материал неохлажденный,прилегающий к выводной перфорированной стенке, выводится из процесса, при этом он охлаждается воздухом, который поступает в камеру 10 из воздуховода 15, и, пройдя через перфорированную стенку 11, фильтруется через слой, охлаждая его, и выводится из холодильника.Изобретение относится к конструкции щахтных холодильников с перекрестным движением воздуха для охлаждения обожженного кускового или гранулированного материала, например фосфоритов, цементного клинкера, извести.Целью изобретения является снижение энергозатрат.Шахтный холодильник с перекрестным движением воздуха содержит щахту 1 с чередованием в ее стенках перфорированных 2 и сплошных 3 участков, вводные полости 4 и выводные полости 5, соединенные с подающими и отводящими воздуховодами и перекрытия 6. Подающий воздуховод 7 соединен с вводной полостью 4, отводящий воздуховод 8 - с верхней выводной полостью 5,отводящий воздуховод 9 - с нижней выводной полостью 5. Нижняя часть стенки со стороны вводной полости 4 выполнена сплощной. Отнощение высоты перфорированного к высоте сплощного участка равно 0,8-2,0. В щахту 1 по высоте сплощной стенки встроена камера 10 с вертикальной перфорированной стенкой 11 со стороны перфорированной стенки холодильника,вертикальной сплощной стенкой 12 со стороны нижней сплощной стенки камеры, боковыми стенками 13 и перекрытиями 14. Камера 10 соединена с подающим воздуховодом 16 и разделяет щахту холодильника по щирине на две части,отнощение между которыми составляет 1,25-0,5 в направлении от выводной полости холодильника.Сверху щахта оснащена приемной воронкой 16, а снизу - течкой 17, под которой установлен питатель 18. Шахтный холодильник с перекрестным движением воздуха работает следующим образом.Обожженный материал из приемной воронки 16 поступает в щахту 1 и под действием сил гравитации опускается, затем камерой 10 он разделяется на два потока. один из которых содержит охлажденный материал, в другой - неохлажденный материал, и, пройдя течку 17, выгружается из холодильника при помощи питателя 18. Часть холодного воздуха из воздуховода 7 поступает в вводную полость 4 и через вводную перфорированную стенку направляется в слой и движется в нем перекрестно движению охлаждаемого материала. Затем воздух проходит через выводную перфорированную стенку, поступает в верхнюю полость 5 и далее через воздуховод 8 направляется к потребителю горячего воздуха, например в обжиговый агрегат. Другая часть холодного воздуха, необходимого для охлаждения горячего материала, поступает из воздуховода 15 в камеру 10 и через перфорированную стенку 11 направляется в слой и движется в нем перекрестно движению охлаждаемого материала, 111Затем воздух проходит через выводную перфорированную стенку, поступает в нижнюю выводную полость 5 и далее через отводящий воздуховод 9 направляется к потребителю горячего воздуха.Выполнение нижней части вводной перфорированной стенки сплощной позволяет вывести из холодильника охлажденный материал без последующей фильтрации через него холодного воздуха.Отнощение высоты перфорированной части к высоте сплощной части 0,8-2,0 позволяет вывести из процесса наибольщее количество охлажденного материала при заданной температуре охлаждения. В таблице приведены данные, обосновывающие выбранное отнощение.При разделывании материала на два потока охлажденный материал находится между сплощной стенкой холодильника и вертикальной продольной сплощной стенкой камеры, а неохлажденный материал - между перфорированной стенкой холодильника и перфорированной стенкой камеры.При величине отнощения размеров частей щахты по щирине более 1,25 для охлажденного материала экономия энергии незначительна, при величине отнощения менее 0,5 - материал имеет высокую температуру.Соединение камеры с подающим воздуховодом, т. е. нагнетательньпи вентилятором, позволяет подать в камеру холодный воздух, используемый в дальнейщем для охлаждения материала в той части щахты, которая пртипиьткает внизу холодильника к выводной перфорированной стенке холодильника.Выполнение вертикальной продольной стенки камеры, обращенной к выводной стенке холодильника и установленной параллельно ей, перфорированной обеспечивает подачу холодного воздуха через нее в слой неохлажденного материала в нижней части холодильника.Выполнение вертикальной продольной стенки камеры, обращенной к выводной стенке холодильника и установленной параллельно ей,сплощной позволяет использовать ее совместно со стенками холодильника как течку для вывода охлажденной части материала, пргпиыкающего к вводной стенке нижней части холодильника.Перекрытия камеры служат для устранения попадания материала в камеру.За счет разделения охлаждаемого материала на 2 потока из охлажденного и неохлажденного материала обеспечивается вывод охлажденного материала из процесса охлаждения, при этом,подавая воздух лищь в слой горячего материала,удается уменьщить расход воздуха на 15-17 .Шахтный холодильник с перекрестным движением воздуха, содержащий шахту с чередованием в ее стенках перфорированных и сплошных участков и вводные и выводные полости, соединенные с подающими и отводящими воздуховодами, отличающиеся тем, что с Целью снижения энергозатрат нижняя частъ стенки со стороны вводной полости выполнена сплошной при отношениисплошного участка, равном 0,8-2,0, в шахту на высоте сплошной стенки встроена камера, соединенная с подающим воздуховодом и разделяющая шахту холодильника по ширине на две части, отношение между которыми составляет 1,25-0,5, в направлении от выводной полости холодильника,при этом стенка камеры со стороны нижней сплошной стенки шахты также выполнена сплошной, а со стороны перфорированной стенки - перфорированной.высоты перфорированного участка к высоте Табл и ца Отношение вы- Отношение ши- Количество Температура Экономия энер- Примечание соты перфори- рин частей шах- выводимого из выводимого гозатрат, рованной части к ты, разделяе- процесса охла- материала, Свысоте сплош- мых камерой, жденного мате ной части ввод- считая от вы- риала,лодилъника холодильника 4 Малая доля 6 выгружаемого материала при низкой экономии энергозатрат 8 Цель досги 9,6 гается 16- Цель не достигается -материал не охладилсяВерстка Казпатент исполнитель Любимов И.ЮКорректор Молчанова Н.А Ответственный за выпуск Фаизова Э.3
