Тормозная система транспортного средства (варианты)
Номер полезной модели: 1835
Опубликовано: 30.11.2016
Авторы: Кононенко Александр Сергеевич, Почиталов Юрий Владимирович, ФЁДОРОВ Сергей Александрович, САВУШКИН Роман Александрович, Гуськов Владимир Иванович, Хилов Иван Андреевич, Кякк Кирилл Вальтерович
Формула / Реферат
Предложена тормозная система транспортного средства, содержащая тормозную магистраль, выполненную с возможностью подачи в нее сжатого воздуха, запасный 5 резервуар, выполненный с возможностью хранения сжатого воздуха, воздухораспределитель, соединенный с запасным резервуаром и выполненный с возможностью сообщения с тормозной магистралью с обеспечением заполнения запасного резервуара сжатым воздухом из тормозной магистрали, причем запасный резервуар расположен ниже по потоку сжатого воздуха по отношению к воздухораспределителю, по 10 меньшей мере один авторежим, выполненный с возможностью сообщения с запасным резервуаром посредством воздухораспределителя для подачи в указанный авторежим сжатого воздуха из запасного резервуара, по меньшей мере три тормозных цилиндра, каждый из которых соединен с одним из указанных авторежимов, причём каждый авторежим выполнен с возможностью подачи сжатого воздуха, подаваемого в него из 15 запасного резервуара, по меньший мере на один из указанных тормозных цилиндров и с возможностью регулировки давления подаваемого сжатого воздуха, каждый тормозной цилиндр выполнен с возможностью преобразования усилия давления сжатого воздуха в механическое усилие штока, по меньшей мерс три механических тормозных узла, каждый из которых содержит по меньшей мере тормозные колодки, выполненные с возможностью 20 замедления вращения колес транспортного средства при приложении к этим тормозным колодкам усилия, и выполнен с возможностью взаимодействия с одним из указанных тормозных цилиндров с обеспечением передачи механического усилия штока па указанные тормозные колодки, причем воздухораспределитель дополнительно вы юлнен с возможностью обеспечения сообщения указанного по меньшей мере одного авторежима с 25 указанным запасным резервуаром при уменьшении давления сжатого воздуха в тормозной магистрали до предварительно заданного уровня.
Текст

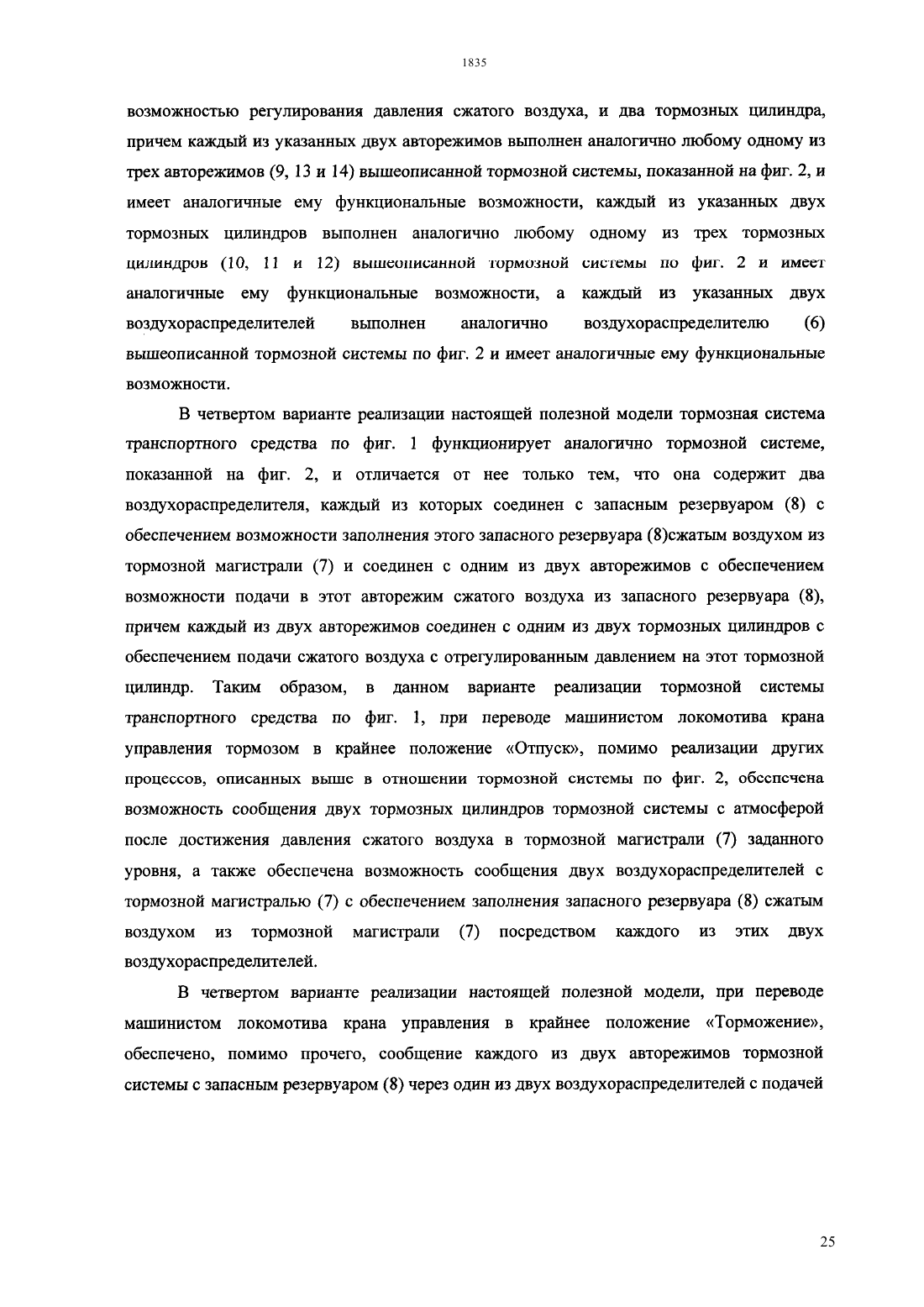

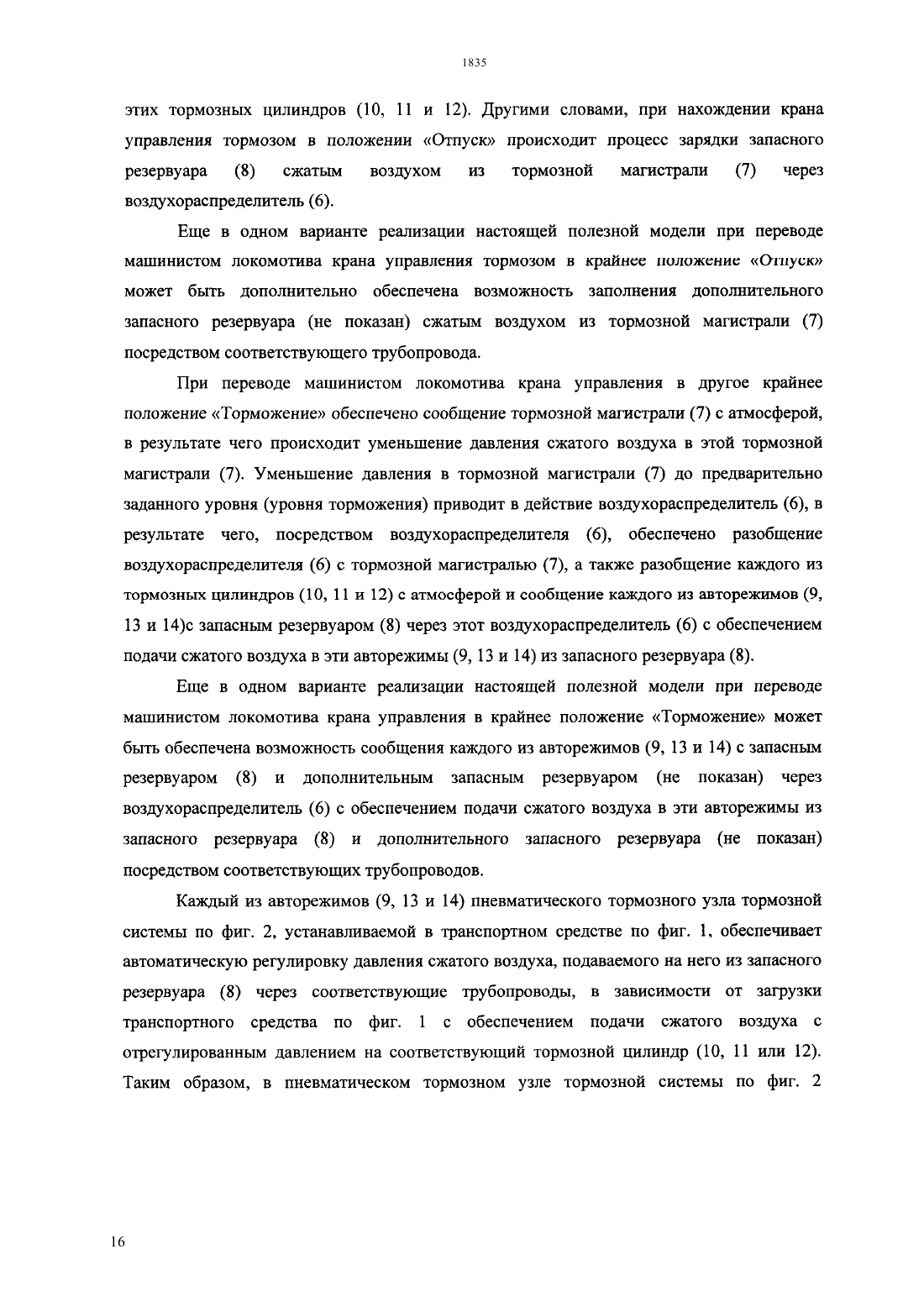

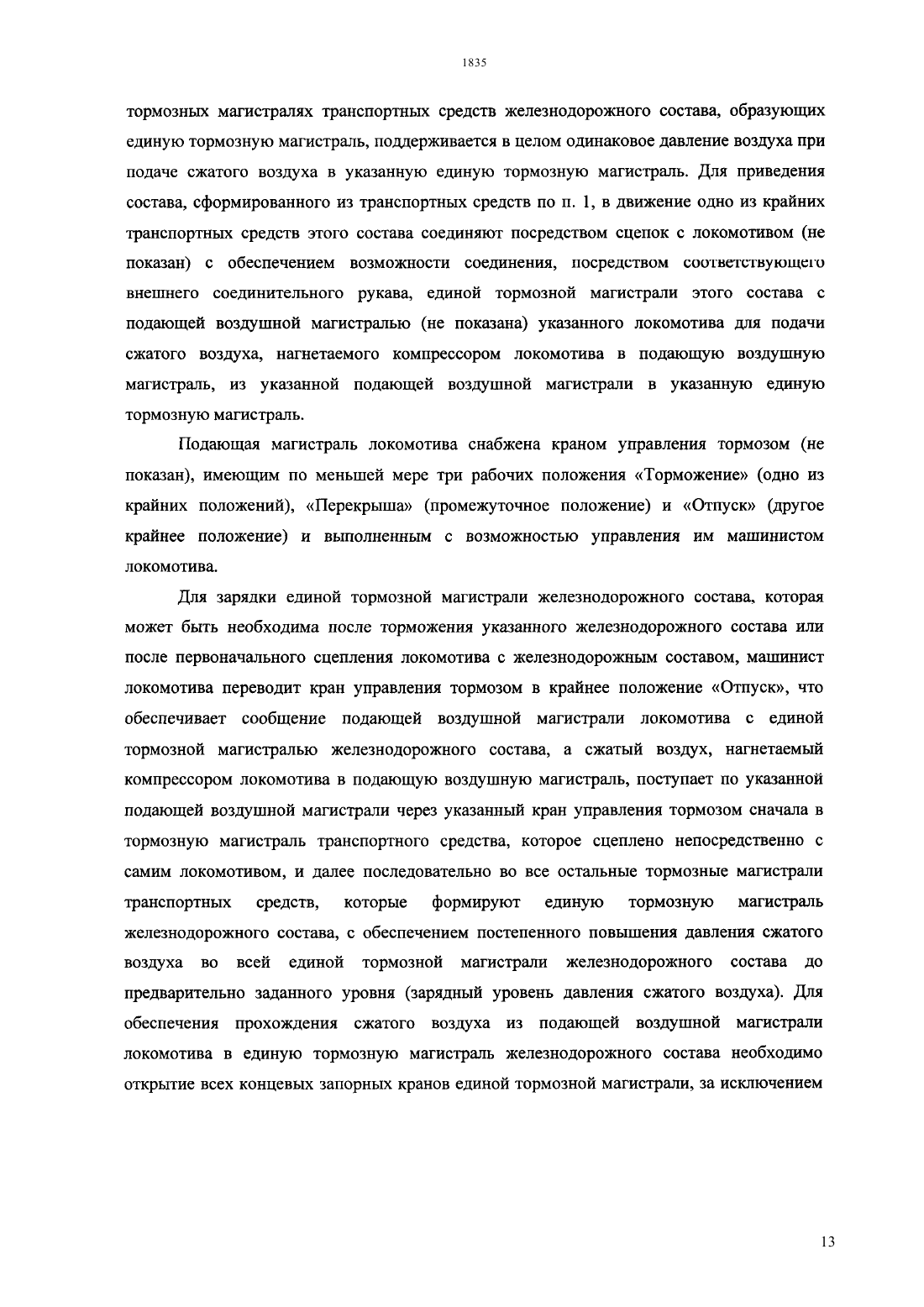

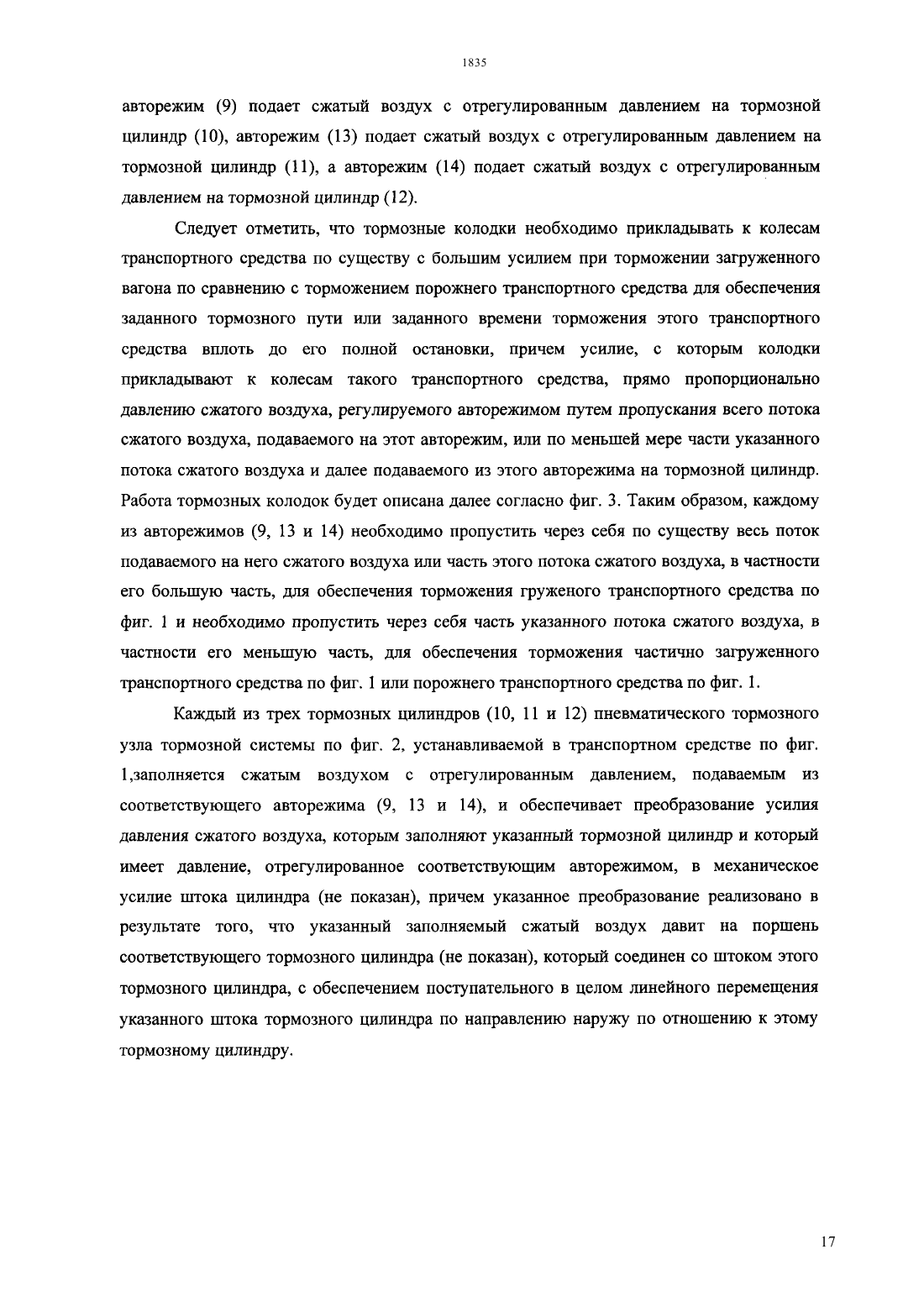

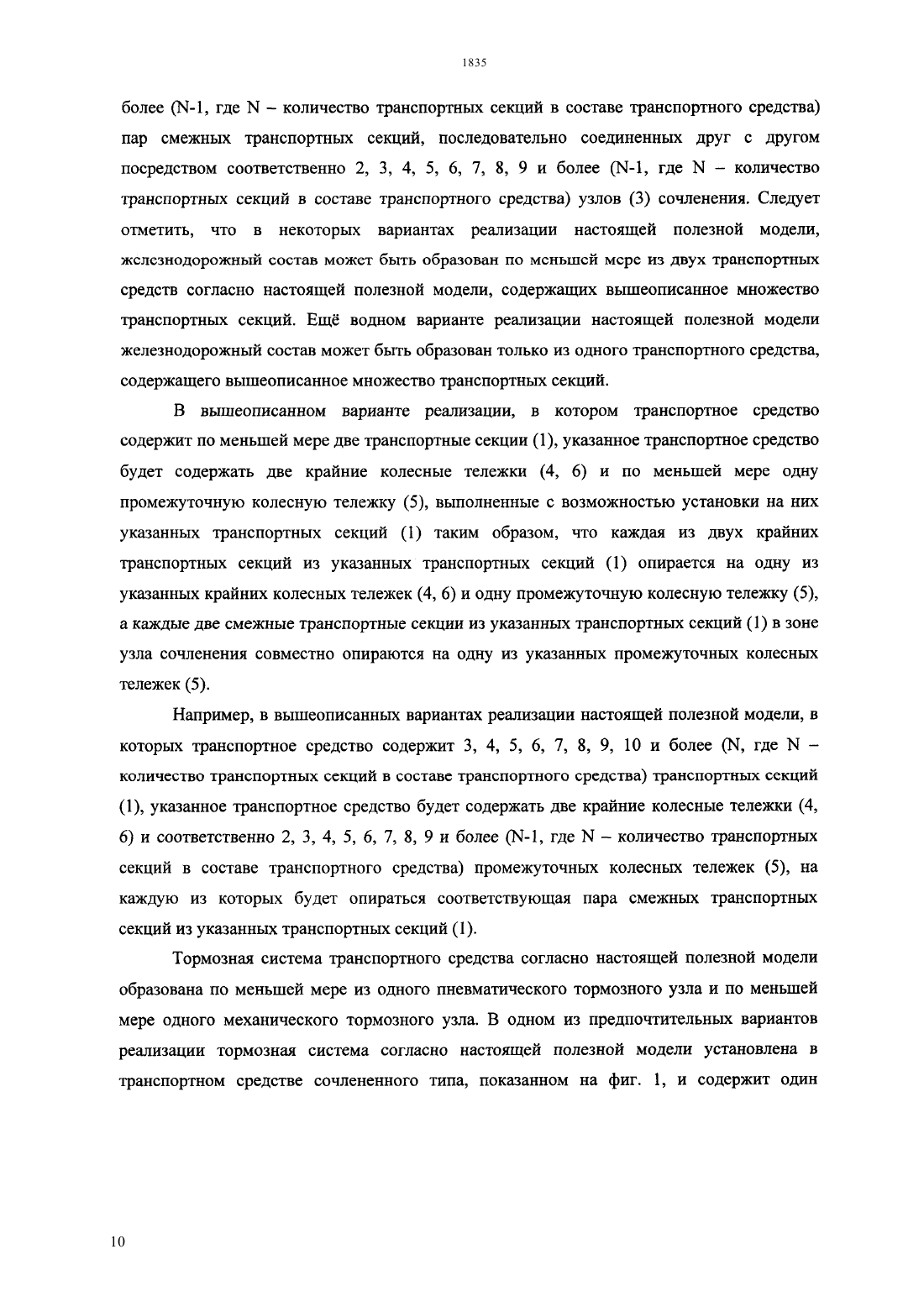

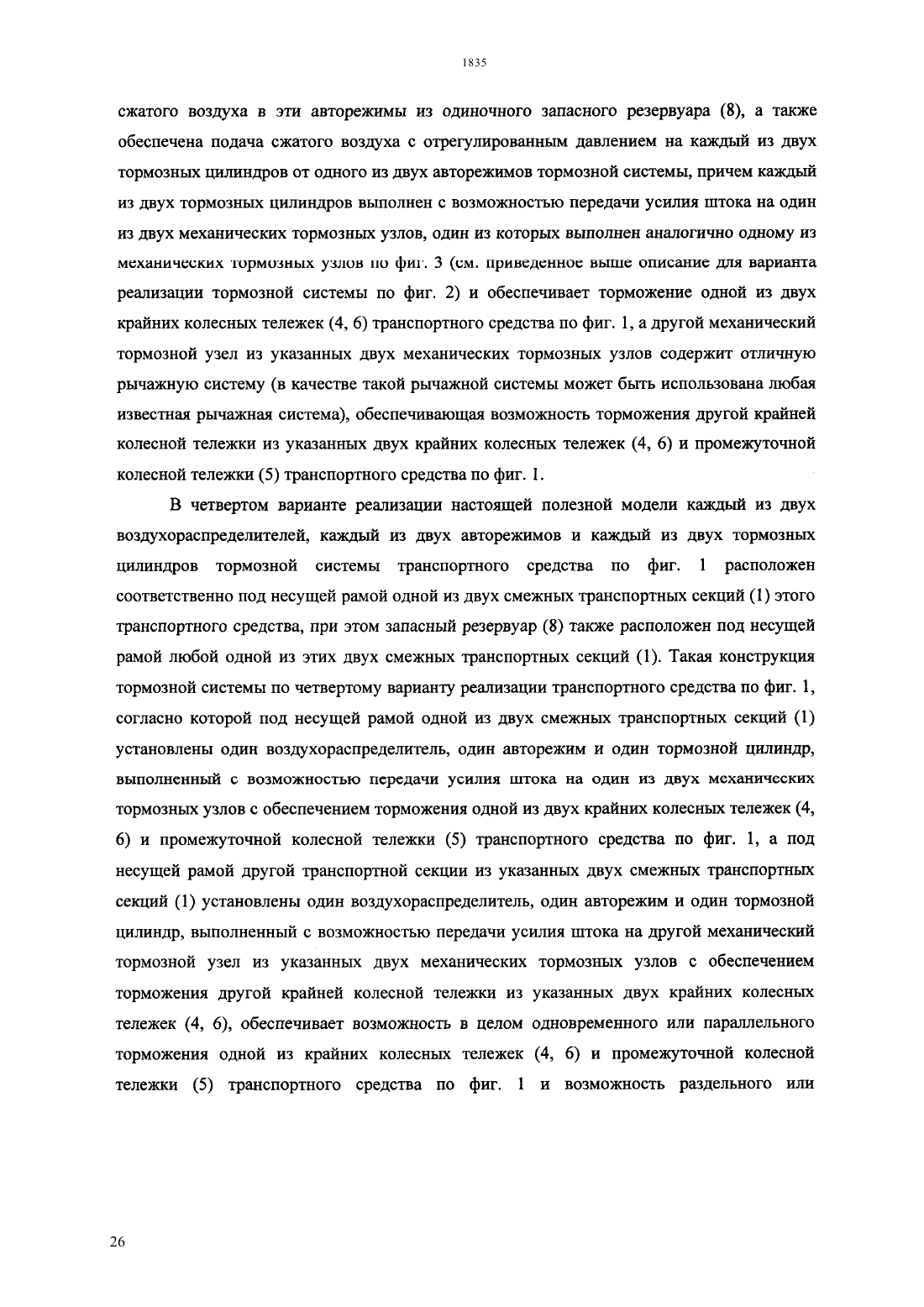

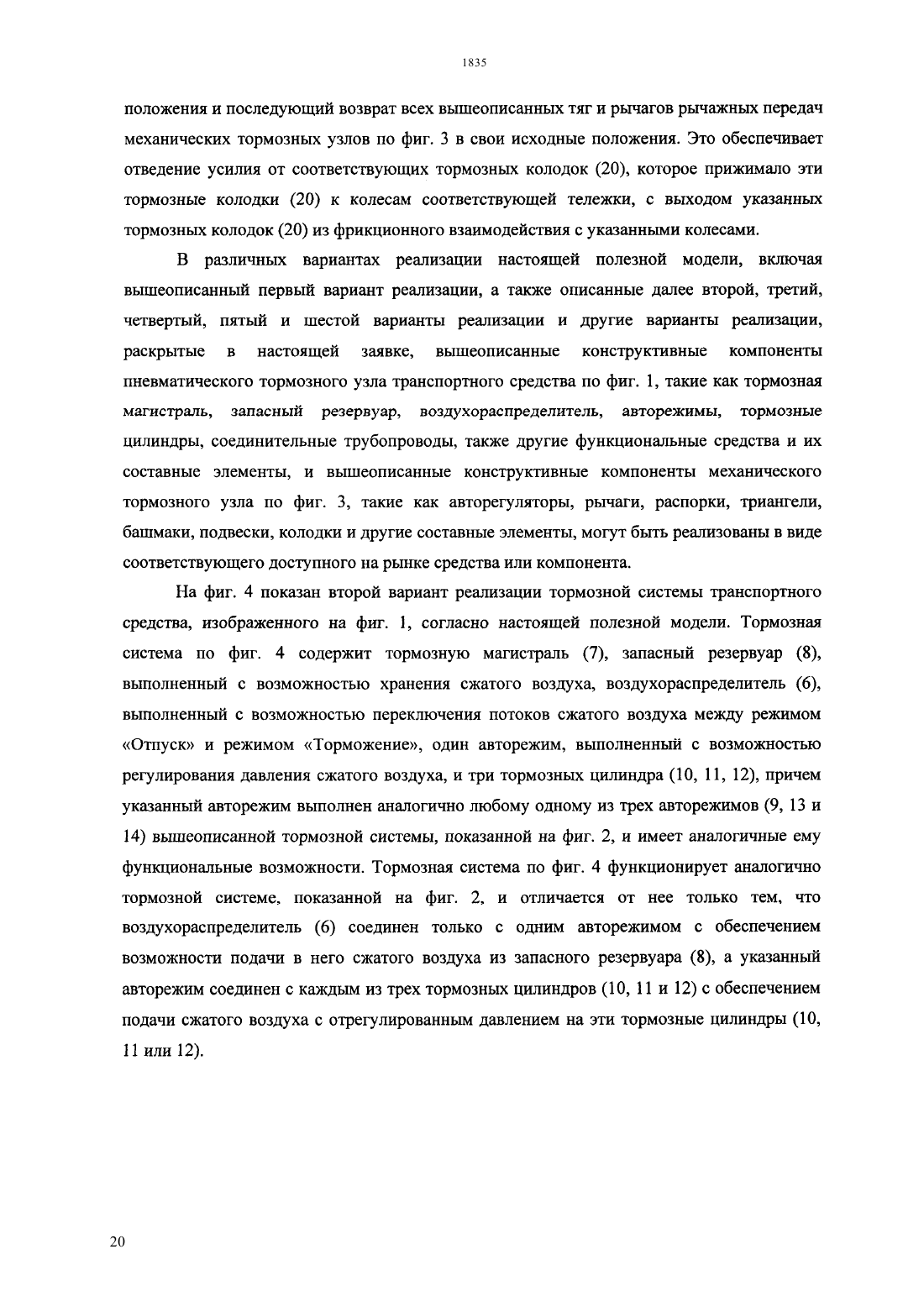

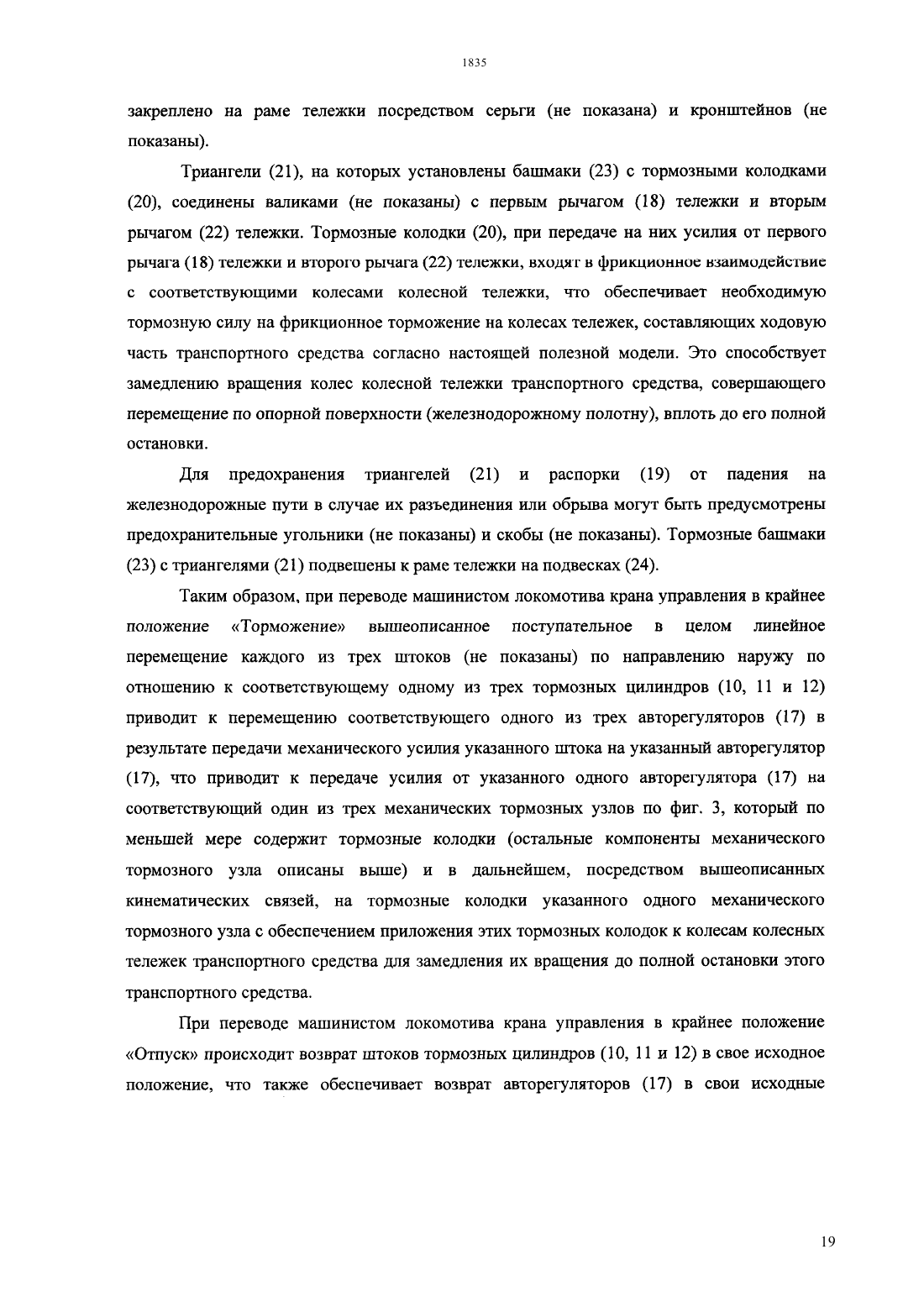

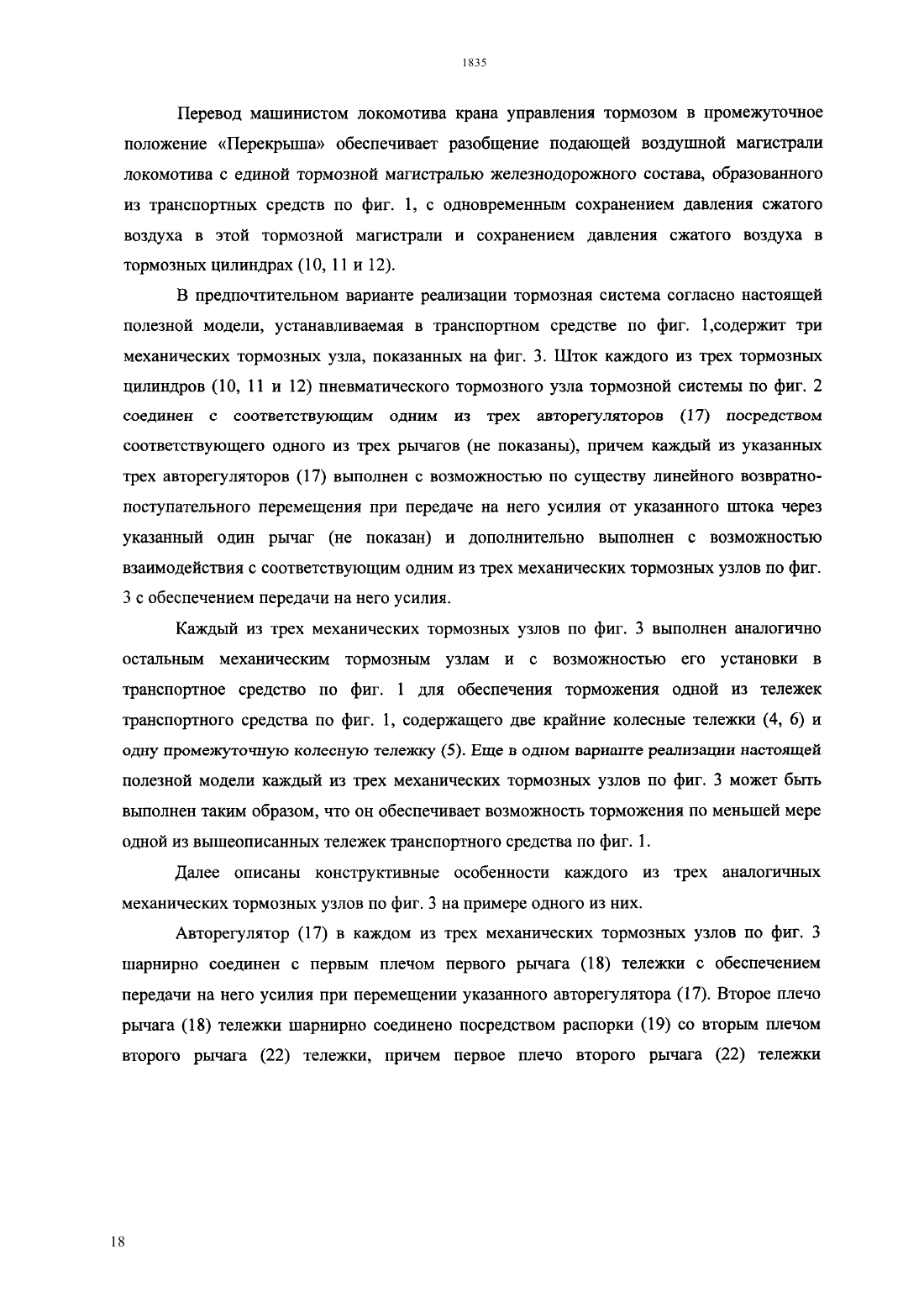

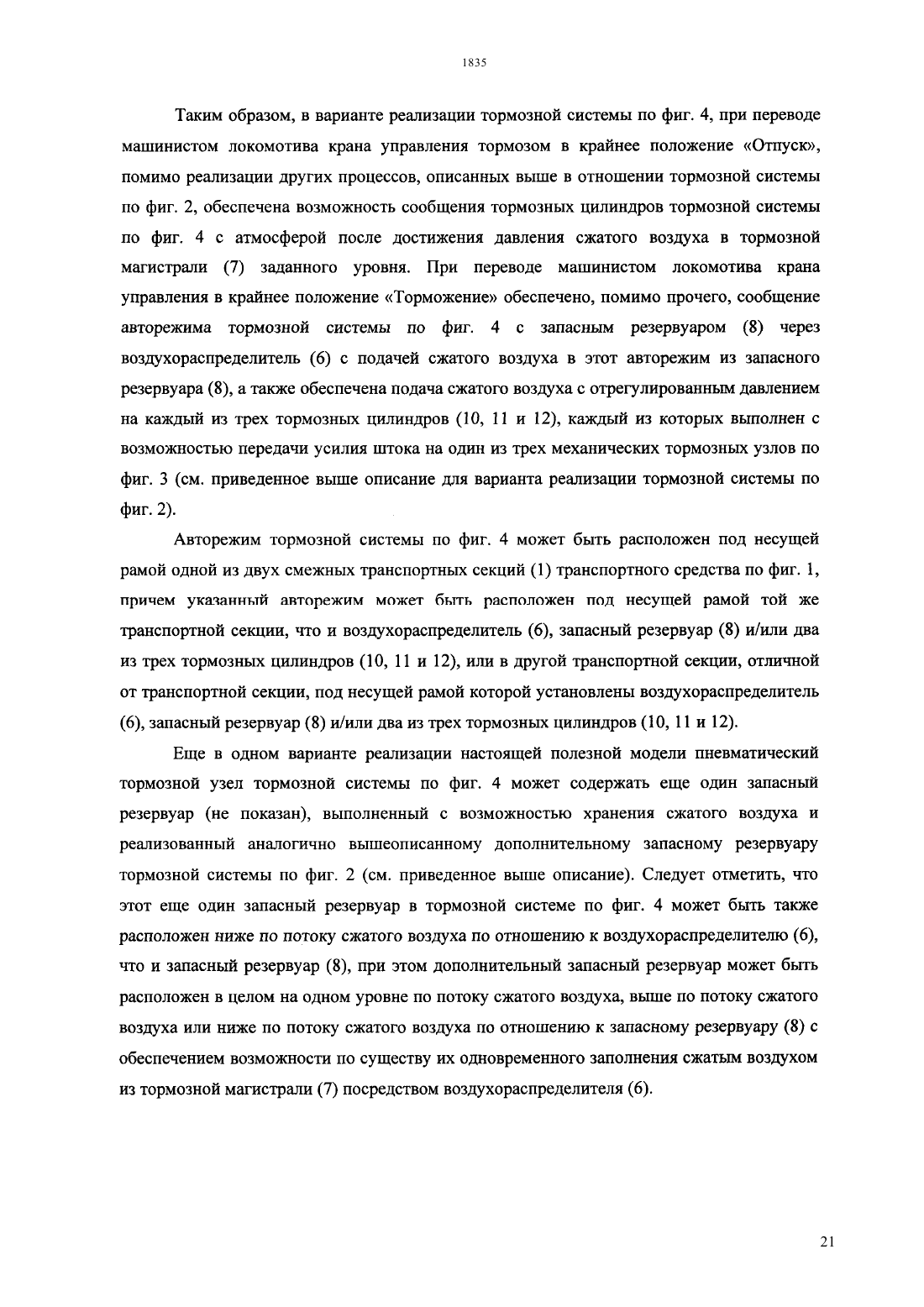

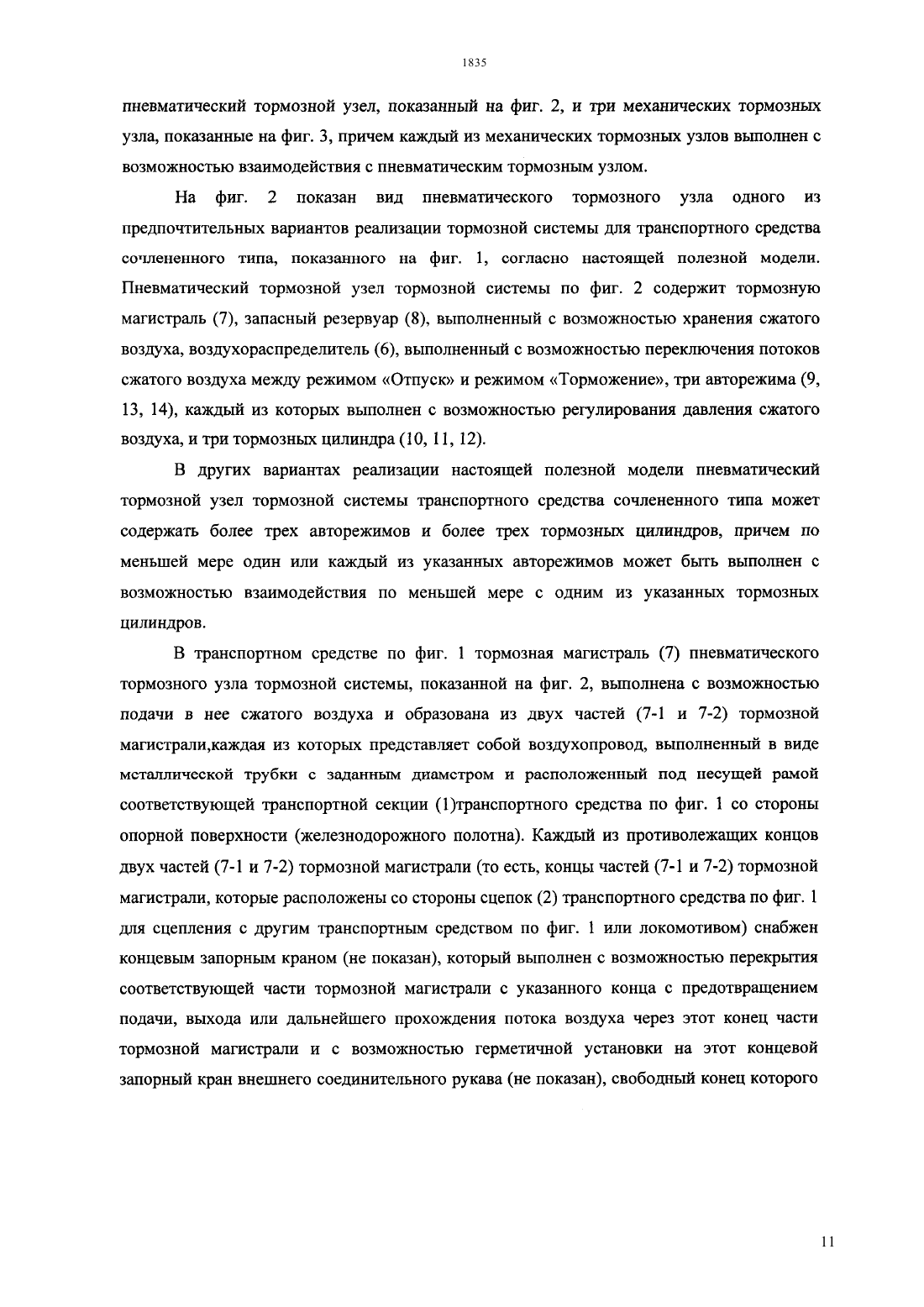

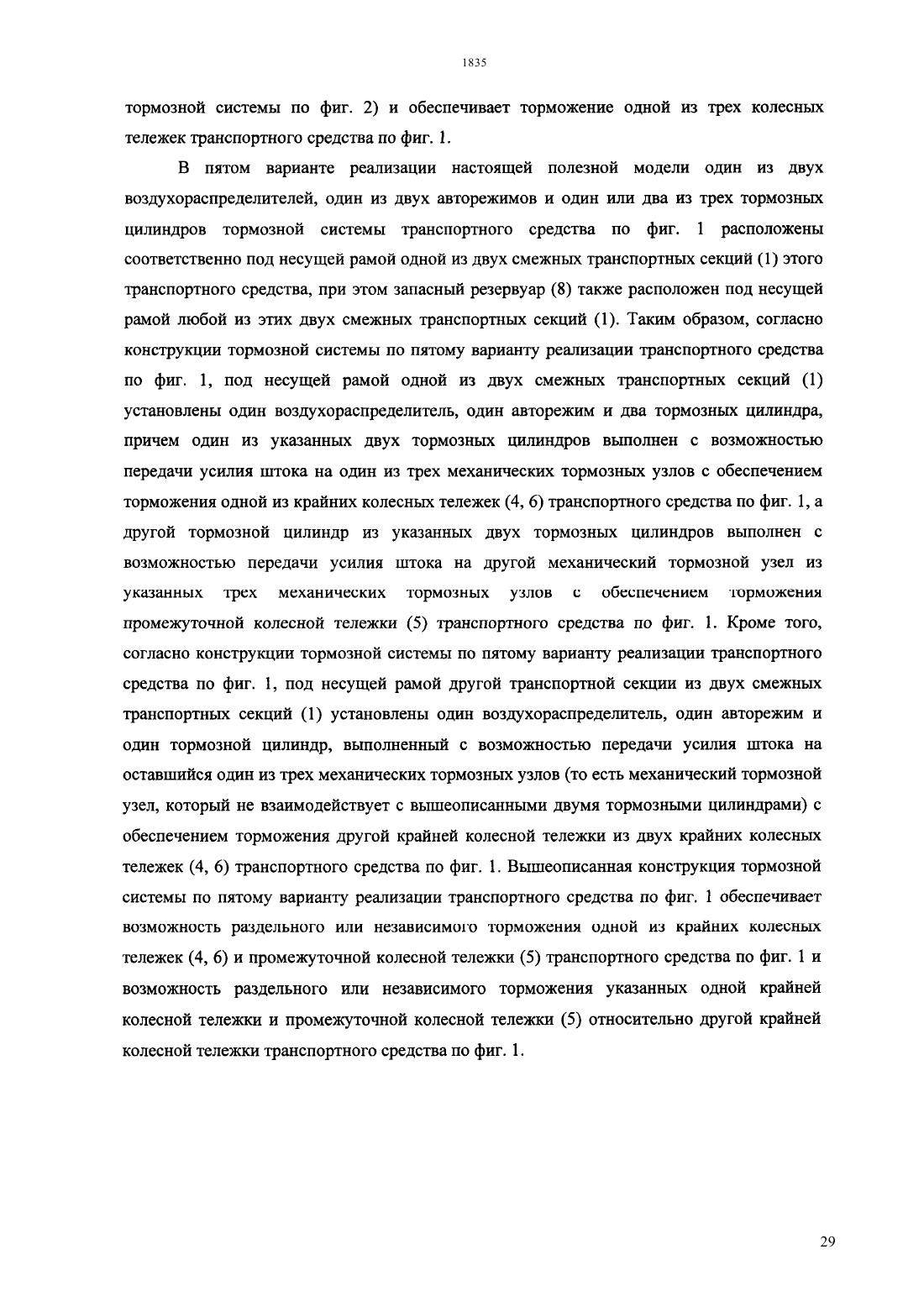

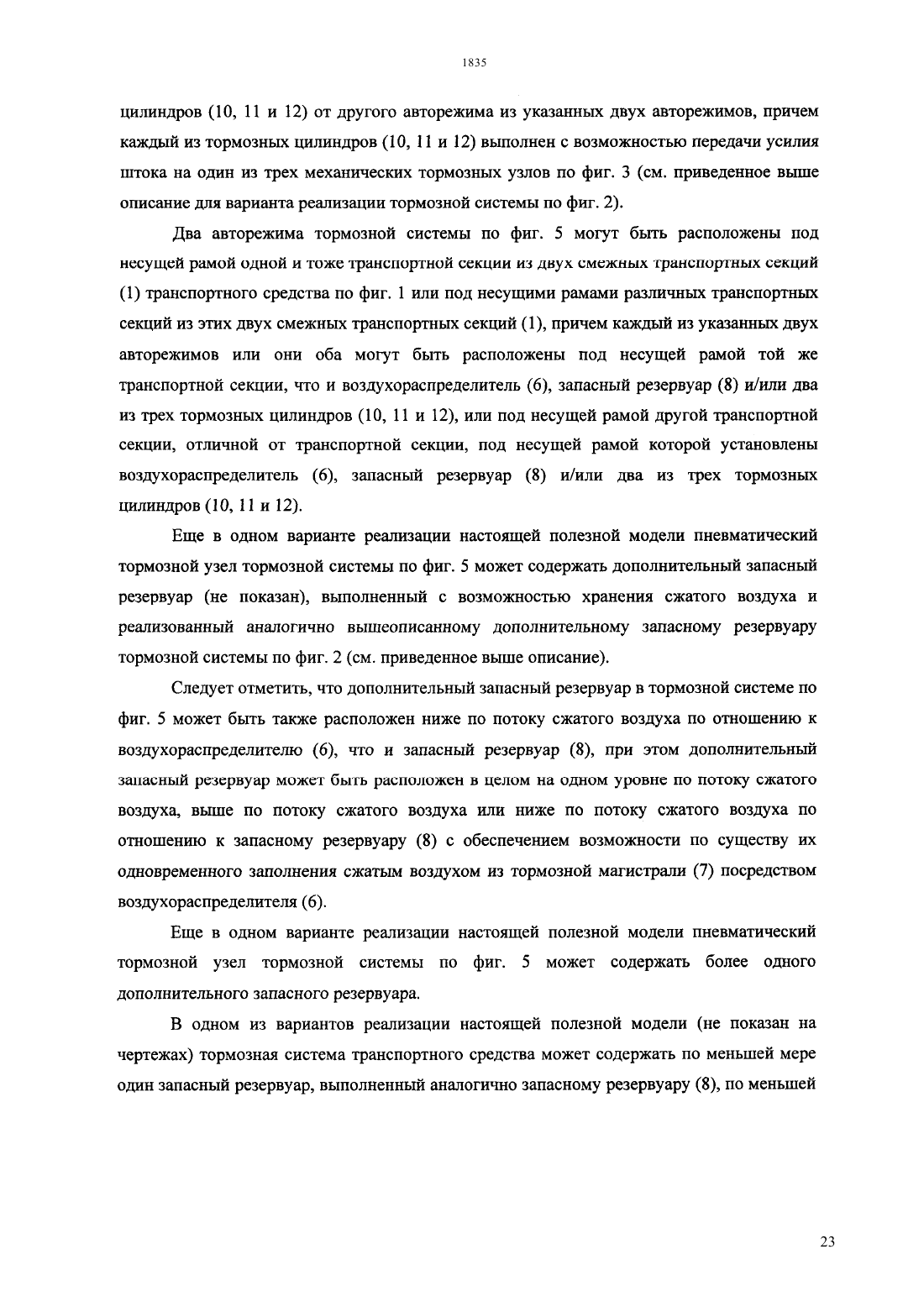

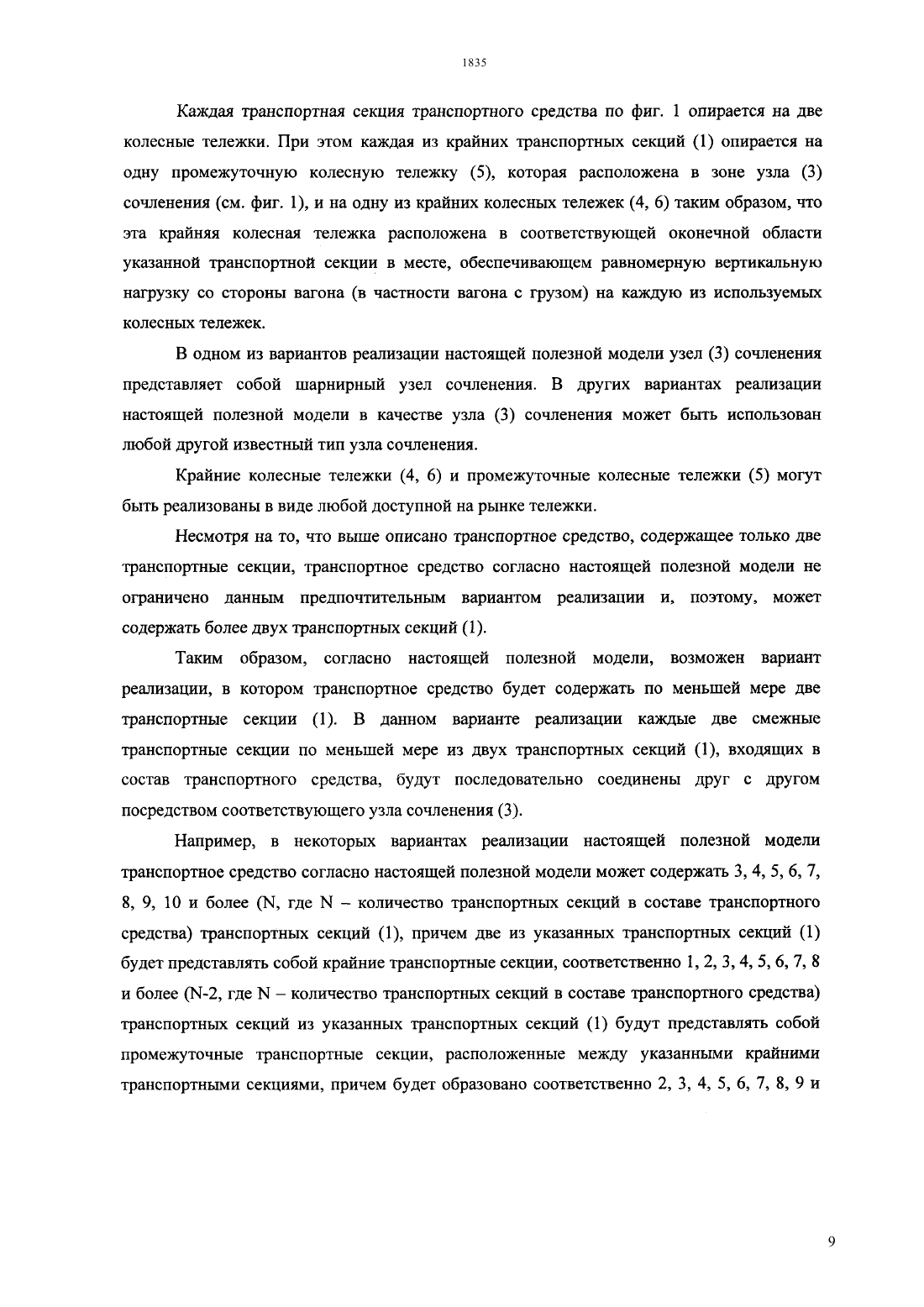

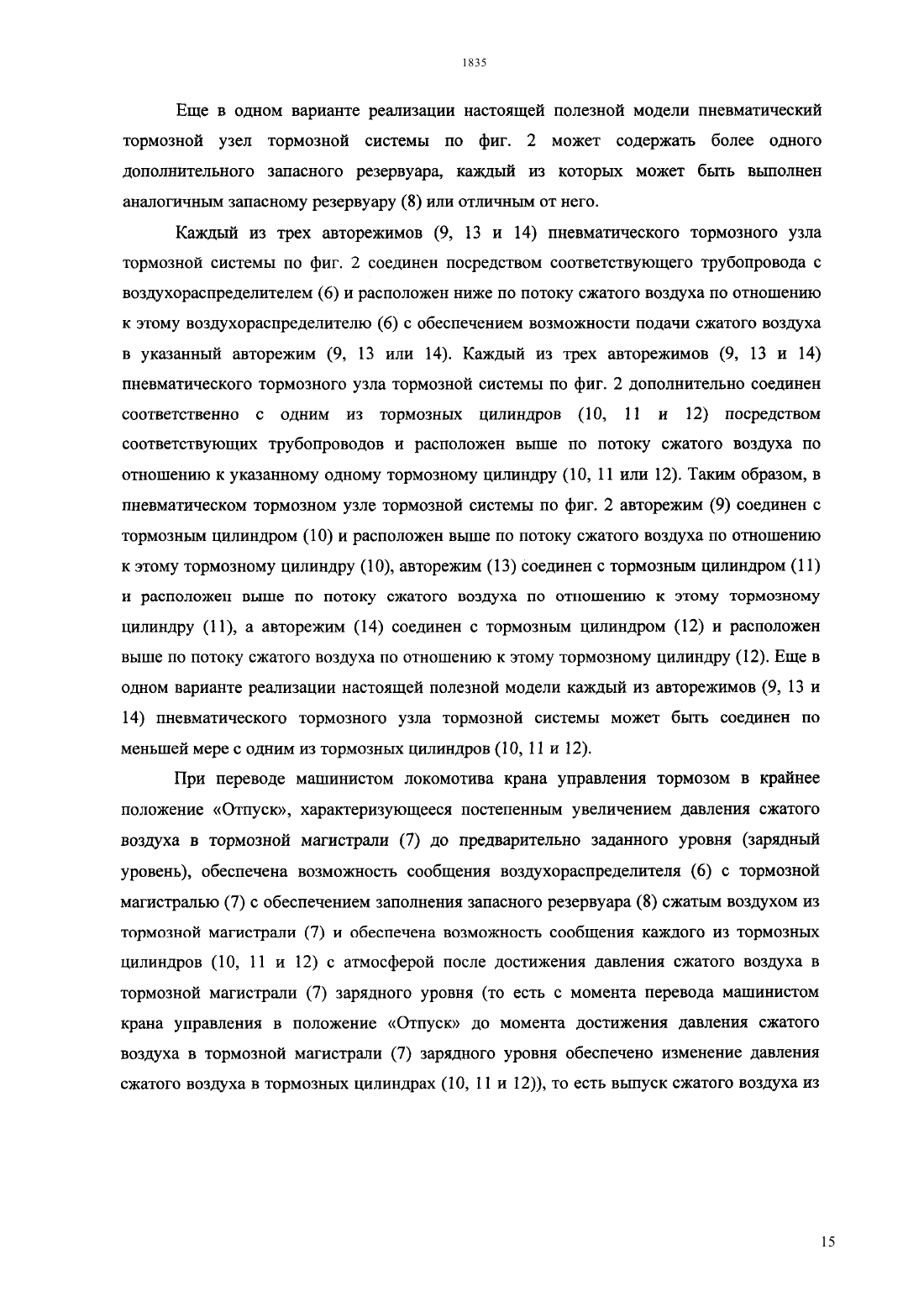

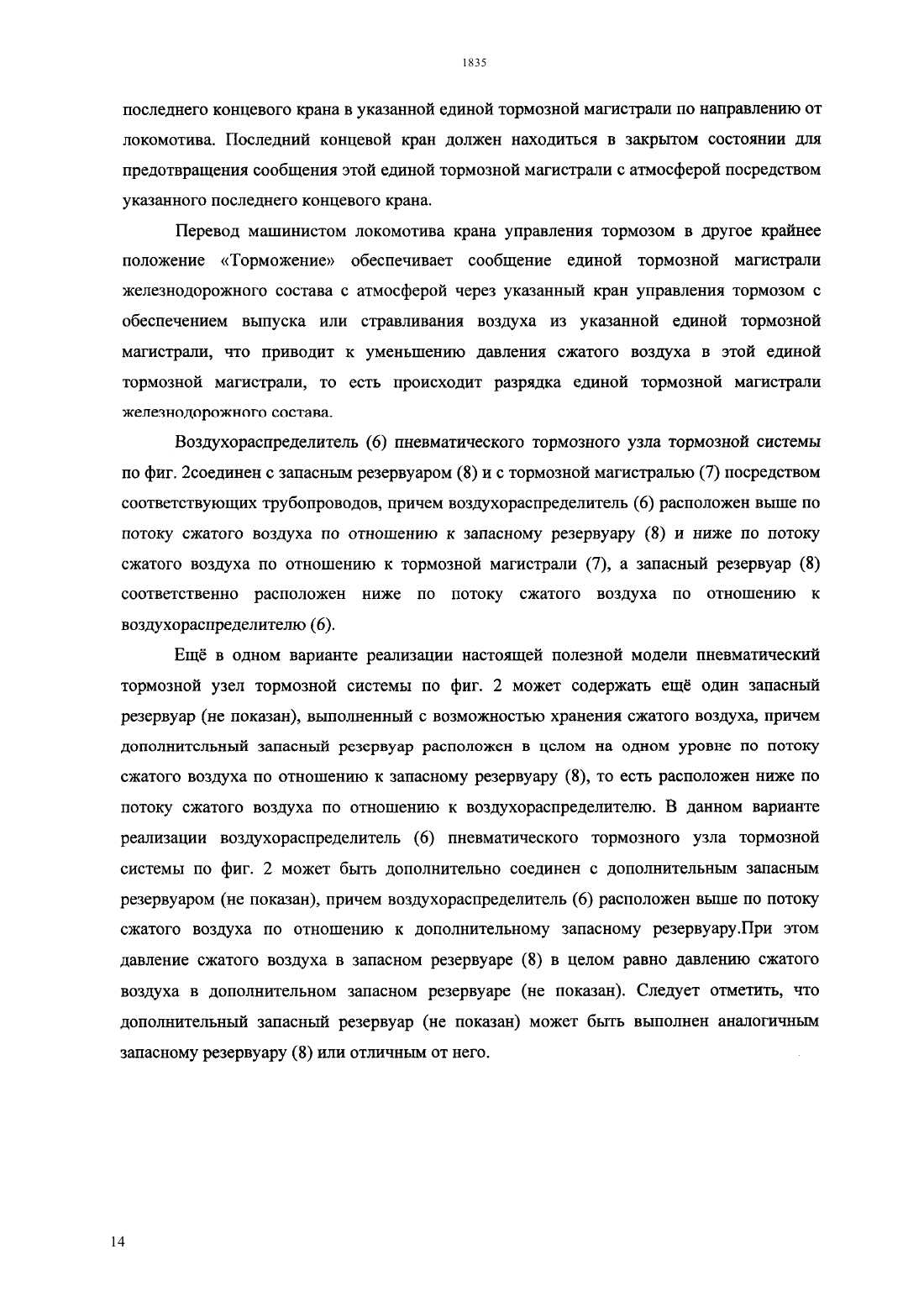

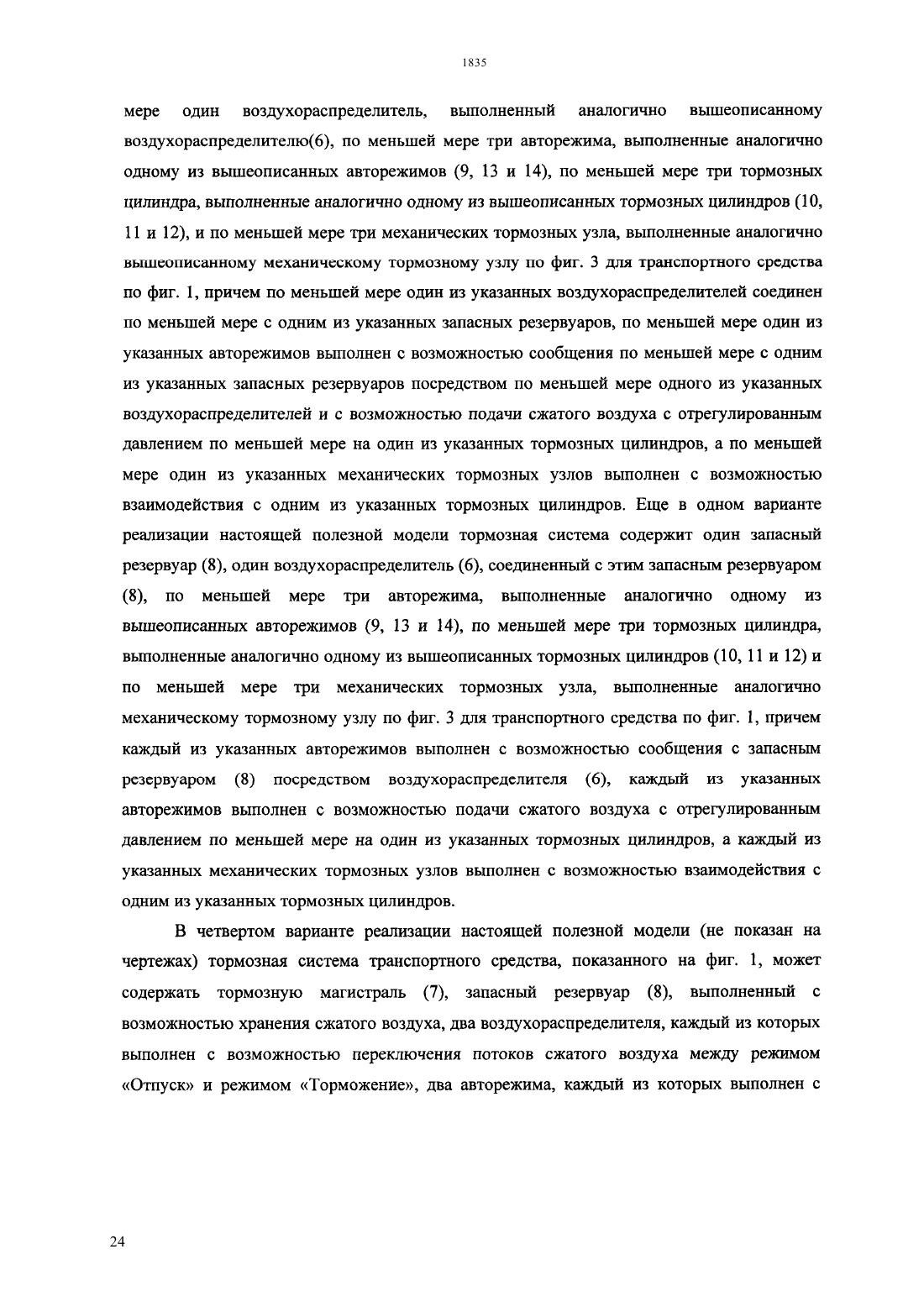

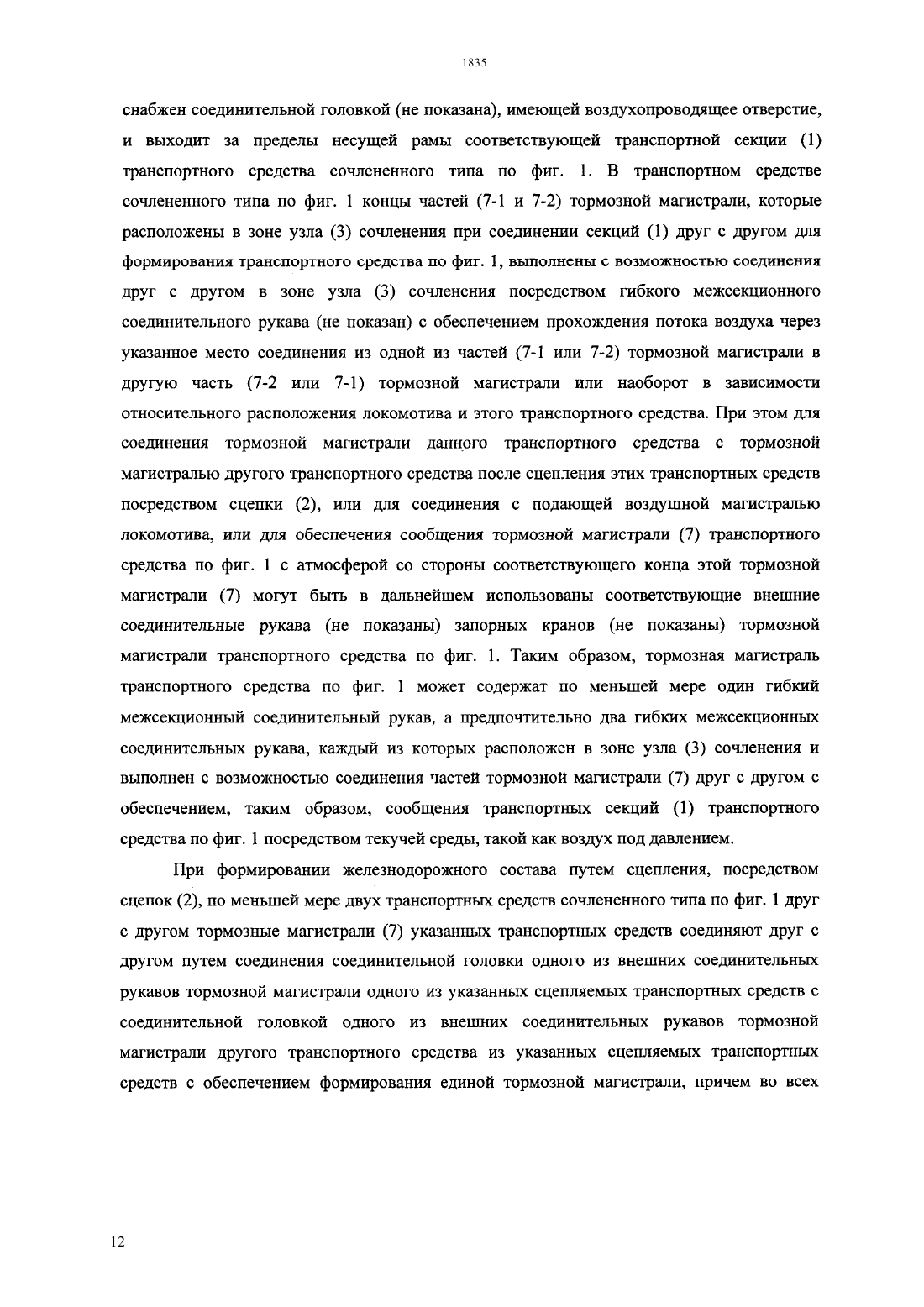

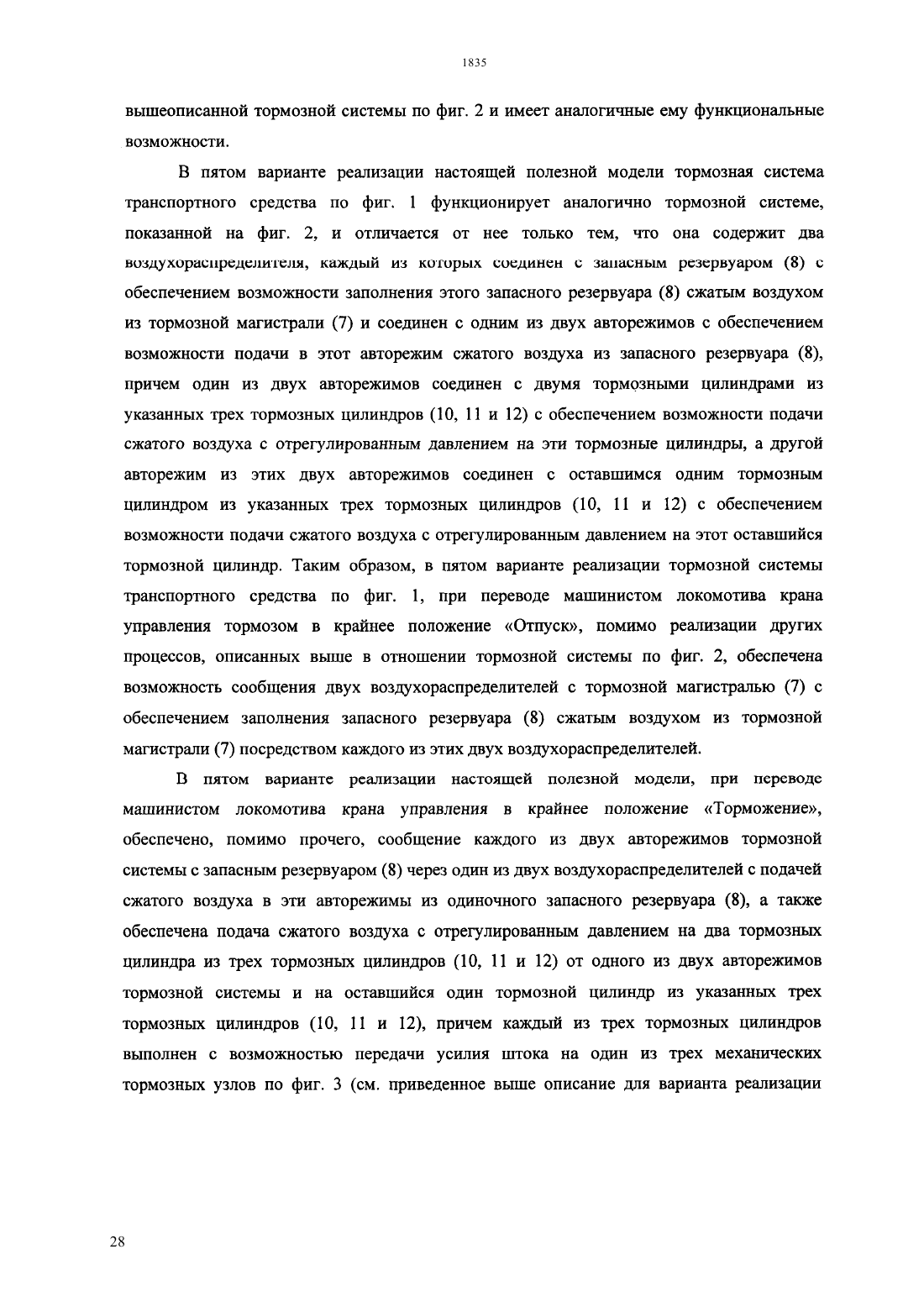

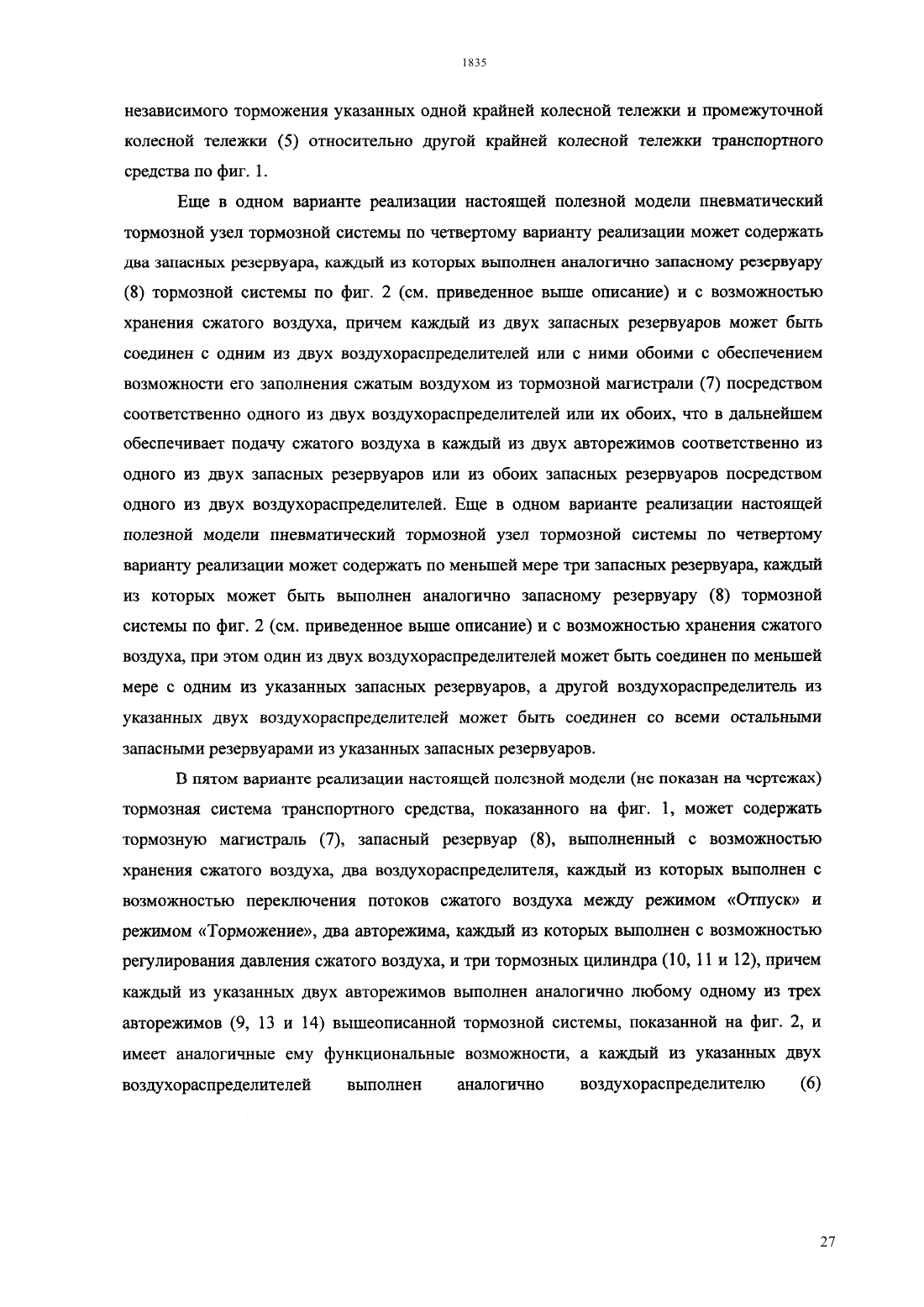

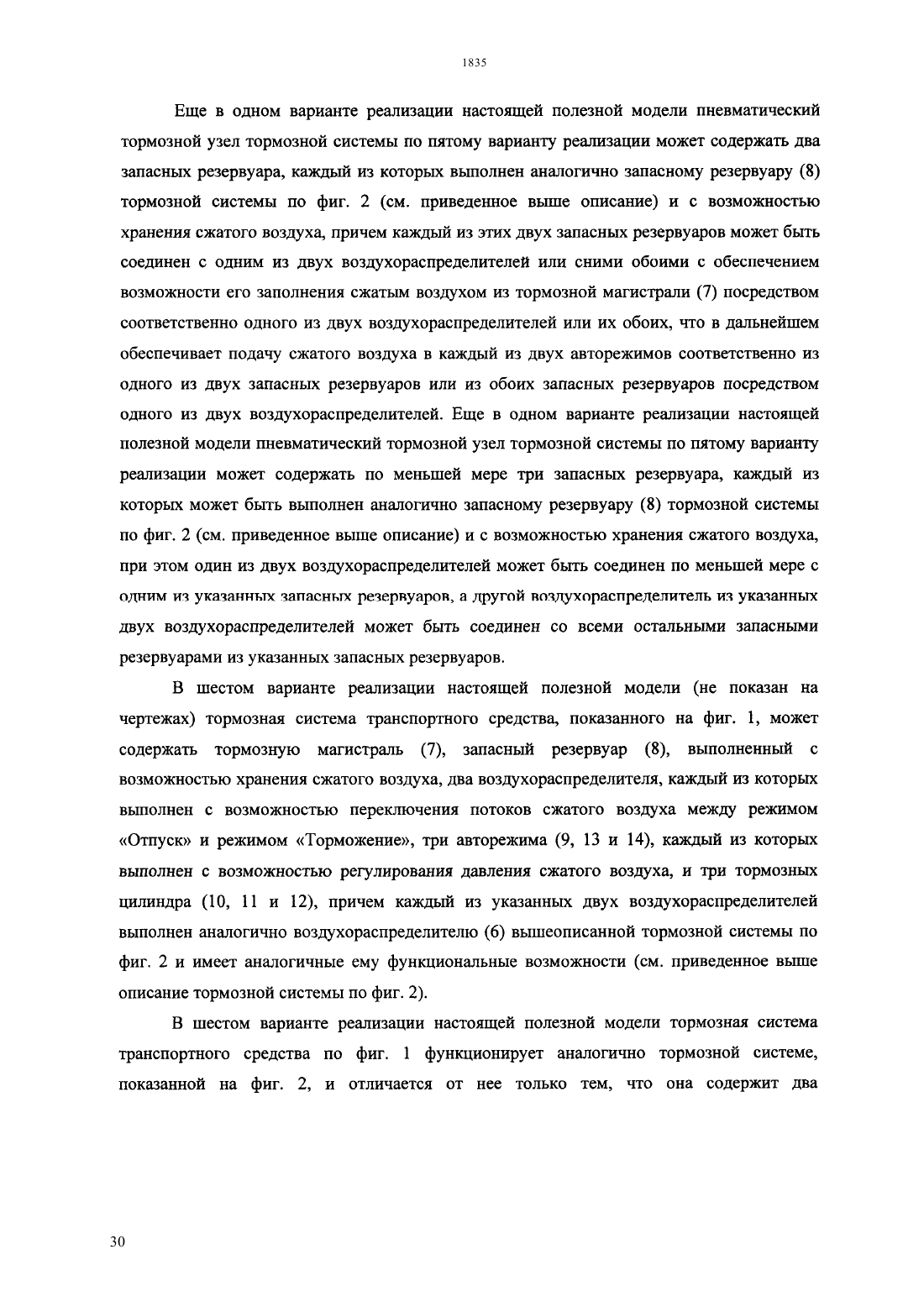

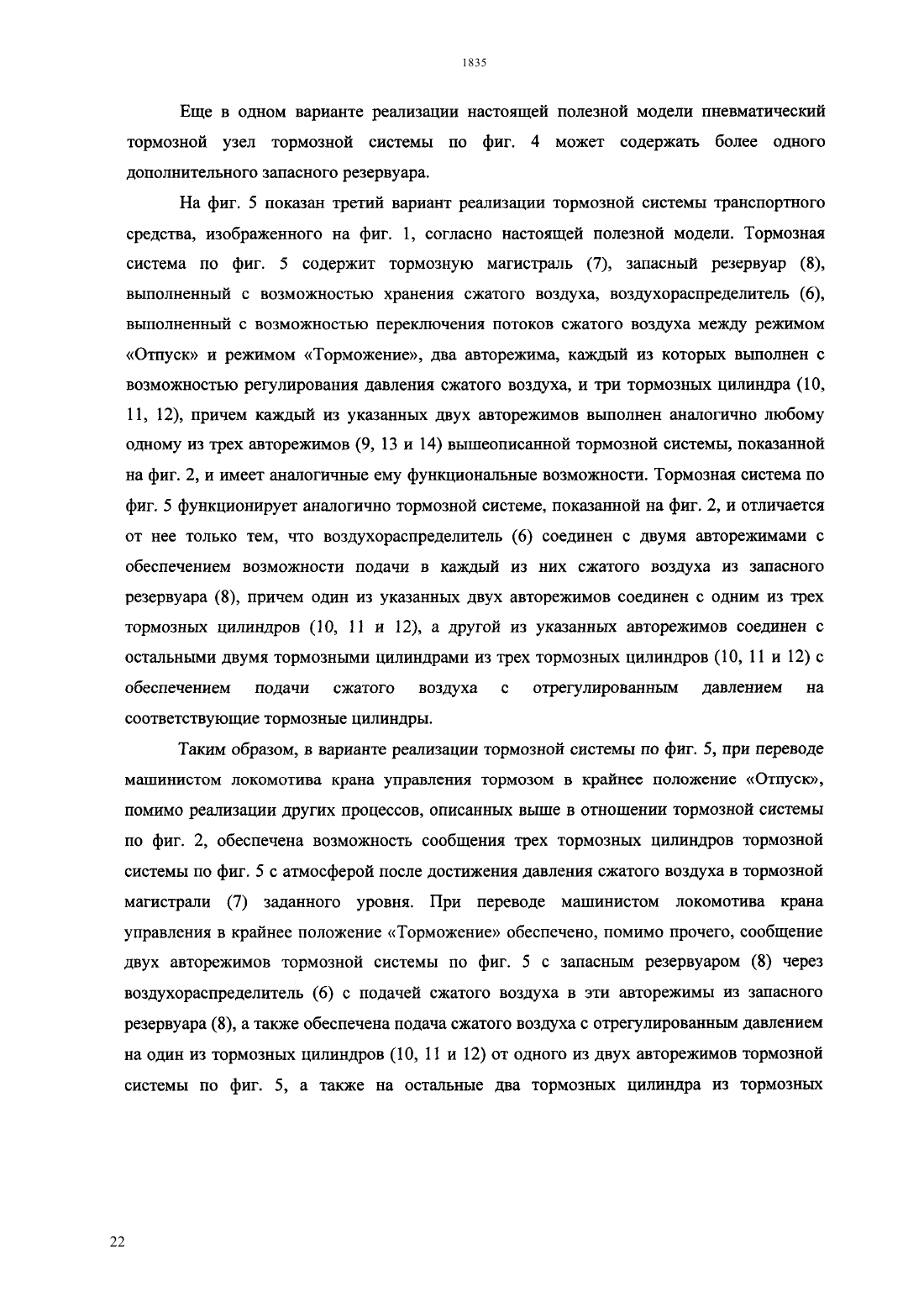

(51) 60 13/26 (2006.01) 60 15/18 (2006.01) 60 17/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ воздухораспределителю, по меньшей мере один авторежим,выполненный с возможностью сообщения с запасным резервуаром посредством воздухораспределителя для подачи в указанный авторежим сжатого воздуха из запасного резервуара, по меньшей мере три тормозных цилиндра, каждый из которых соединен с одним из указанных авторежимов, причм каждый авторежим выполнен с возможностью подачи сжатого воздуха,подаваемого в него из запасного резервуара, по меньший мере на один из указанных тормозных цилиндров и с возможностью регулировки давления подаваемого сжатого воздуха, каждый тормозной цилиндр выполнен с возможностью преобразования усилия давления сжатого воздуха в механическое усилие штока, по меньшей мере три механических тормозных узла, каждый из которых содержит по меньшей мере тормозные колодки, выполненные с возможностью замедления вращения колес транспортного средства при приложении к этим тормозным колодкам усилия, и выполнен с возможностью взаимодействия с одним из указанных тормозных цилиндров с обеспечением передачи механического усилия штока на указанные тормозные колодки, причем воздухораспределитель дополнительно выполнен с возможностью обеспечения сообщения указанного по меньшей мере одного авторежима с указанным запасным резервуаром при уменьшении давления сжатого воздуха в тормозной магистрали до предварительно заданного уровня.(72) САВУШКИН Роман АлександровичКЯКК Кирилл ВальтеровичФДОРОВ Сергей АлександровичХИЛОВ Иван Андреевич ГУСЬКОВ Владимир Иванович(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Ляджин Алексей Владимирович(54) ТОРМОЗНАЯ СИСТЕМА ТРАНСПОРТНОГО СРЕДСТВА (ВАРИАНТЫ)(57) Предложена тормозная система транспортного средства, содержащая тормозную магистраль,выполненную с возможностью подачи в нее сжатого воздуха, запасный резервуар, выполненный с возможностью хранения сжатого воздуха,воздухораспределитель, соединенный с запасным резервуаром и выполненный с возможностью сообщения с тормозной магистралью с обеспечением заполнения запасного резервуара сжатым воздухом из тормозной магистрали, причем запасный резервуар расположен ниже по потоку сжатого воздуха по отношению к
МПК / Метки
МПК: B60T 15/18, B60T 17/04, B60T 13/26
Метки: варианты, система, средства, транспортного, тормозная
