Устройство маневра разворота транспортного средства на дорогах

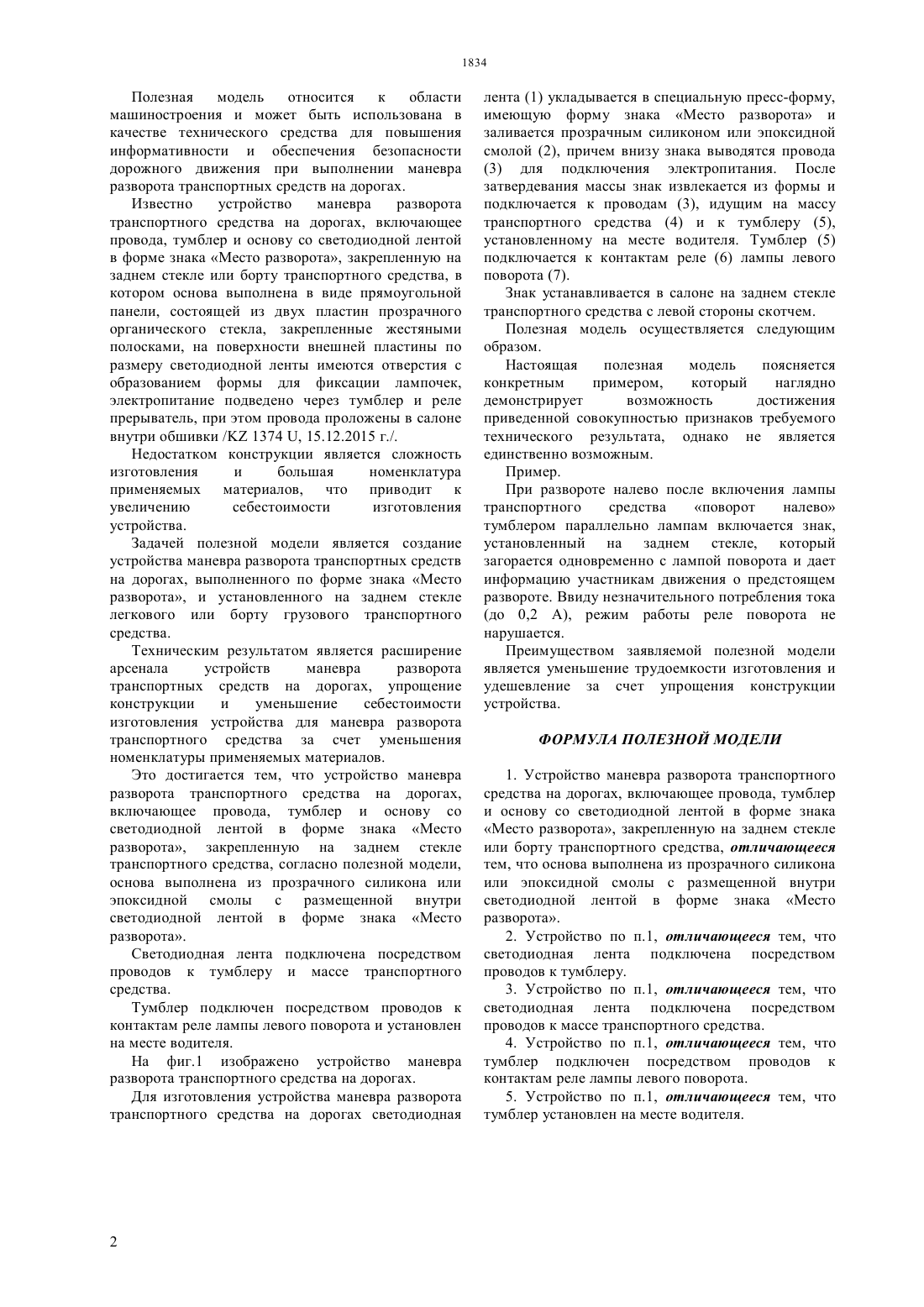

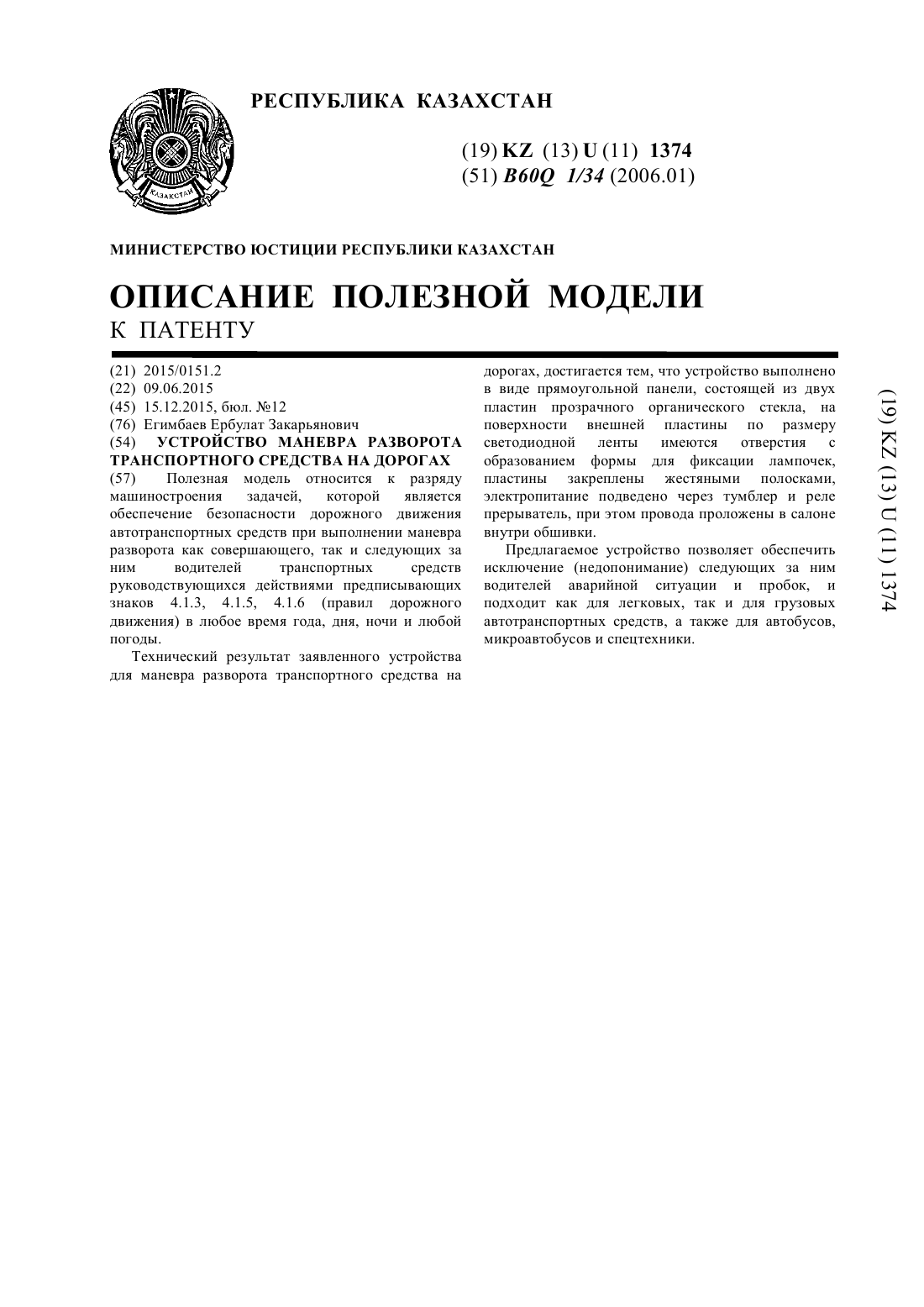

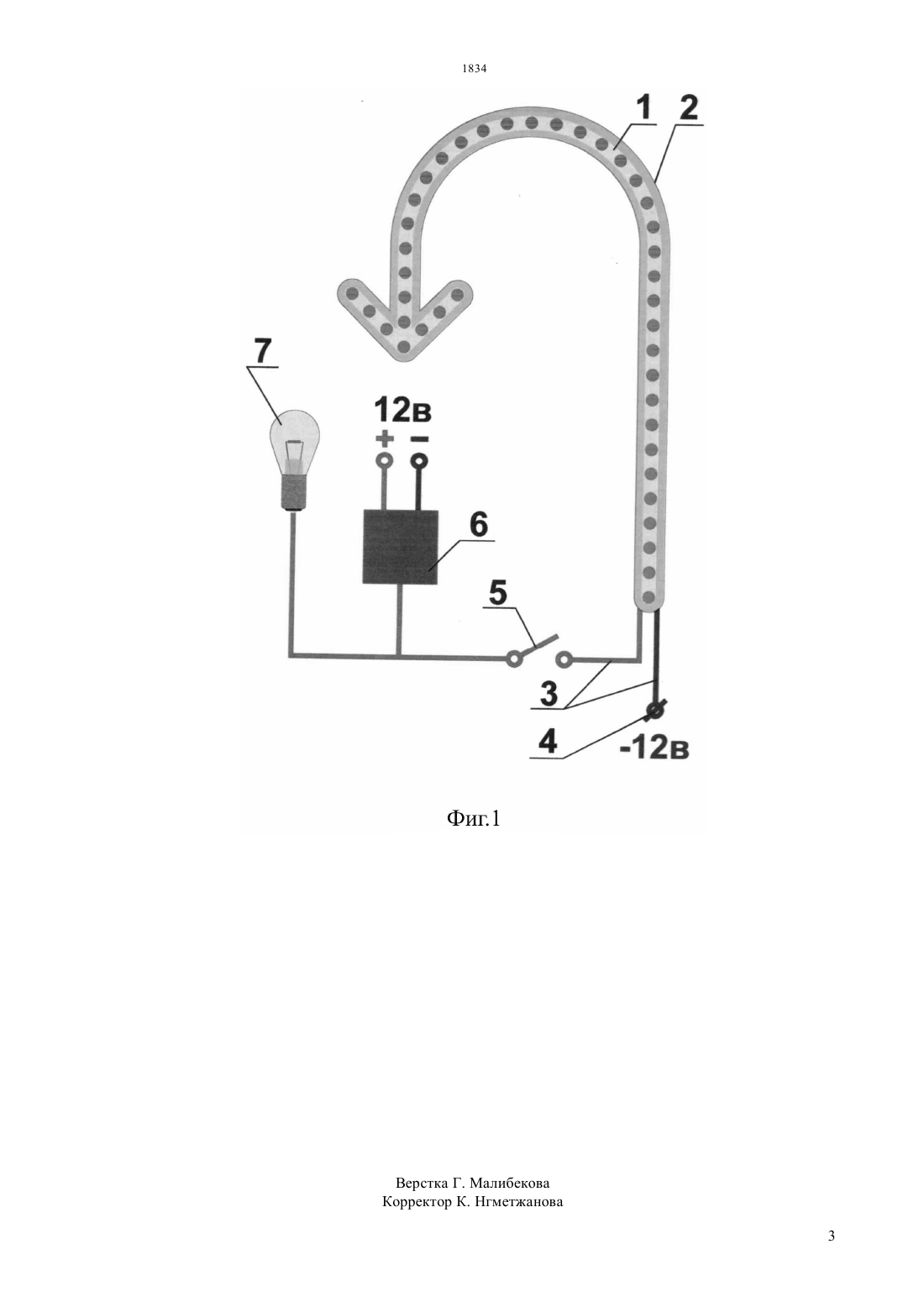

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ транспортных средств на дорогах, упрощение конструкции и уменьшение себестоимости изготовления устройства для маневра разворота транспортного средства за счет уменьшения номенклатуры применяемых материалов. Это достигается тем, что устройство маневра разворота транспортного средства на дорогах,включающее провода, тумблер и основу со светодиодной лентой в форме знака Место разворота, закрепленную на заднем стекле транспортного средства, согласно полезной модели,основа выполнена из прозрачного силикона или эпоксидной смолы с размещенной внутри светодиодной лентой в форме знака Место разворота.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(54) УСТРОЙСТВО МАНЕВРА РАЗВОРОТА ТРАНСПОРТНОГО СРЕДСТВА НА ДОРОГАХ(57) Полезная модель относится к области машиностроения и может быть использована в качестве технического средства для повышения информативности и обеспечения безопасности дорожного движения при выполнении маневра разворота транспортных средств на дорогах. Техническим результатом является расширение арсенала устройств маневра разворота Полезная модель относится к области машиностроения и может быть использована в качестве технического средства для повышения информативности и обеспечения безопасности дорожного движения при выполнении маневра разворота транспортных средств на дорогах. Известно устройство маневра разворота транспортного средства на дорогах, включающее провода, тумблер и основу со светодиодной лентой в форме знака Место разворота, закрепленную на заднем стекле или борту транспортного средства, в котором основа выполнена в виде прямоугольной панели, состоящей из двух пластин прозрачного органического стекла, закрепленные жестяными полосками, на поверхности внешней пластины по размеру светодиодной ленты имеются отверстия с образованием формы для фиксации лампочек,электропитание подведено через тумблер и реле прерыватель, при этом провода проложены в салоне внутри обшивки / 1374 , 15.12.2015 г./. Недостатком конструкции является сложность изготовления и большая номенклатура применяемых материалов, что приводит к увеличению себестоимости изготовления устройства. Задачей полезной модели является создание устройства маневра разворота транспортных средств на дорогах, выполненного по форме знака Место разворота, и установленного на заднем стекле легкового или борту грузового транспортного средства. Техническим результатом является расширение арсенала устройств маневра разворота транспортных средств на дорогах, упрощение конструкции и уменьшение себестоимости изготовления устройства для маневра разворота транспортного средства за счет уменьшения номенклатуры применяемых материалов. Это достигается тем, что устройство маневра разворота транспортного средства на дорогах,включающее провода, тумблер и основу со светодиодной лентой в форме знака Место разворота, закрепленную на заднем стекле транспортного средства, согласно полезной модели,основа выполнена из прозрачного силикона или эпоксидной смолы с размещенной внутри светодиодной лентой в форме знака Место разворота. Светодиодная лента подключена посредством проводов к тумблеру и массе транспортного средства. Тумблер подключен посредством проводов к контактам реле лампы левого поворота и установлен на месте водителя. На фиг.1 изображено устройство маневра разворота транспортного средства на дорогах. Для изготовления устройства маневра разворота транспортного средства на дорогах светодиодная лента (1) укладывается в специальную пресс-форму,имеющую форму знака Место разворота и заливается прозрачным силиконом или эпоксидной смолой (2), причем внизу знака выводятся провода(3) для подключения электропитания. После затвердевания массы знак извлекается из формы и подключается к проводам (3), идущим на массу транспортного средства (4) и к тумблеру (5),установленному на месте водителя. Тумблер (5) подключается к контактам реле (6) лампы левого поворота (7). Знак устанавливается в салоне на заднем стекле транспортного средства с левой стороны скотчем. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. При развороте налево после включения лампы транспортного средства поворот налево тумблером параллельно лампам включается знак,установленный на заднем стекле, который загорается одновременно с лампой поворота и дает информацию участникам движения о предстоящем развороте. Ввиду незначительного потребления тока(до 0,2 А), режим работы реле поворота не нарушается. Преимуществом заявляемой полезной модели является уменьшение трудоемкости изготовления и удешевление за счет упрощения конструкции устройства. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство маневра разворота транспортного средства на дорогах, включающее провода, тумблер и основу со светодиодной лентой в форме знака Место разворота, закрепленную на заднем стекле или борту транспортного средства, отличающееся тем, что основа выполнена из прозрачного силикона или эпоксидной смолы с размещенной внутри светодиодной лентой в форме знака Место разворота. 2. Устройство по п.1, отличающееся тем, что светодиодная лента подключена посредством проводов к тумблеру. 3. Устройство по п.1, отличающееся тем, что светодиодная лента подключена посредством проводов к массе транспортного средства. 4. Устройство по п.1, отличающееся тем, что тумблер подключен посредством проводов к контактам реле лампы левого поворота. 5. Устройство по п.1, отличающееся тем, что тумблер установлен на месте водителя.
