Распределительное устройство высоковольтных подстанций

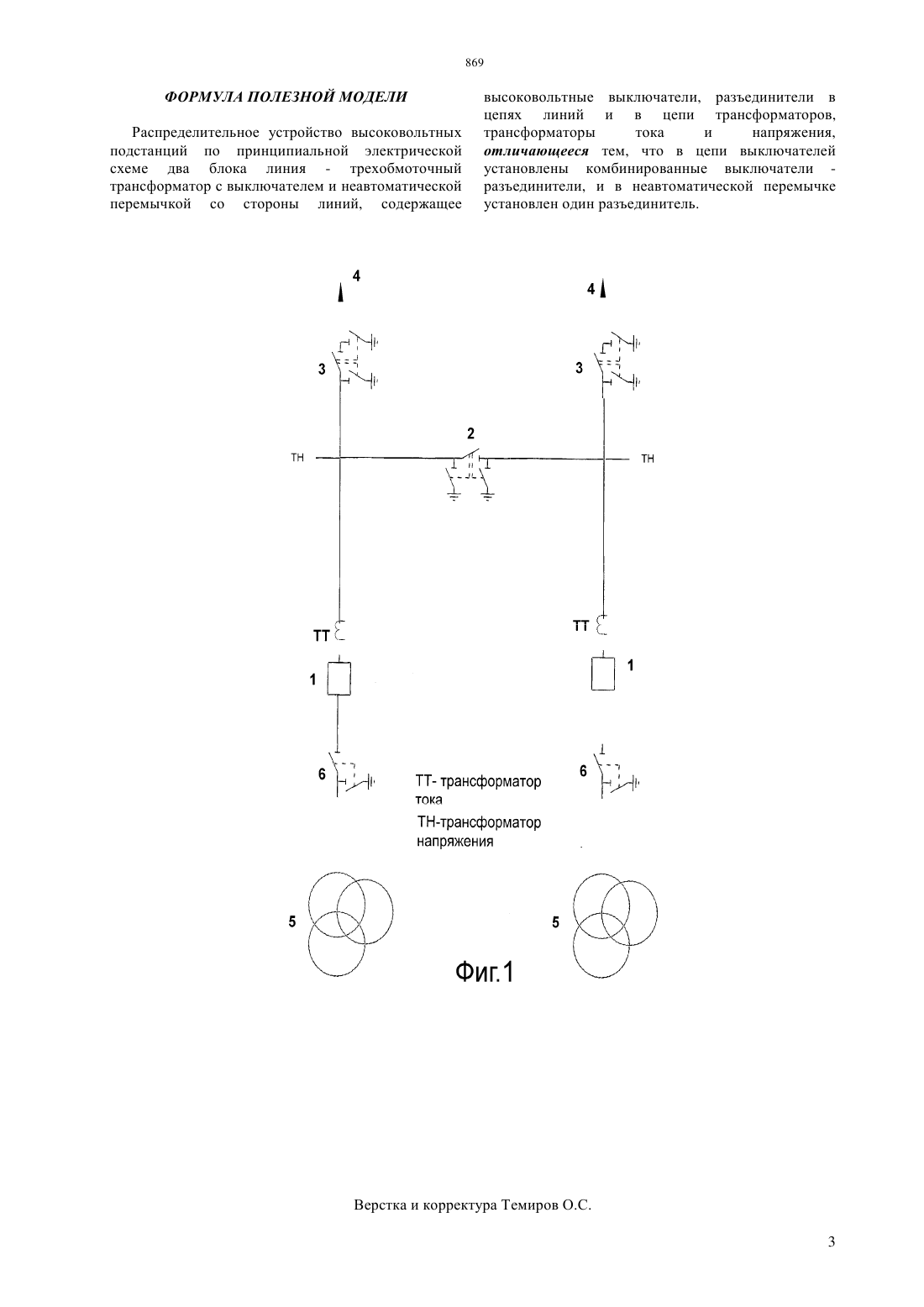

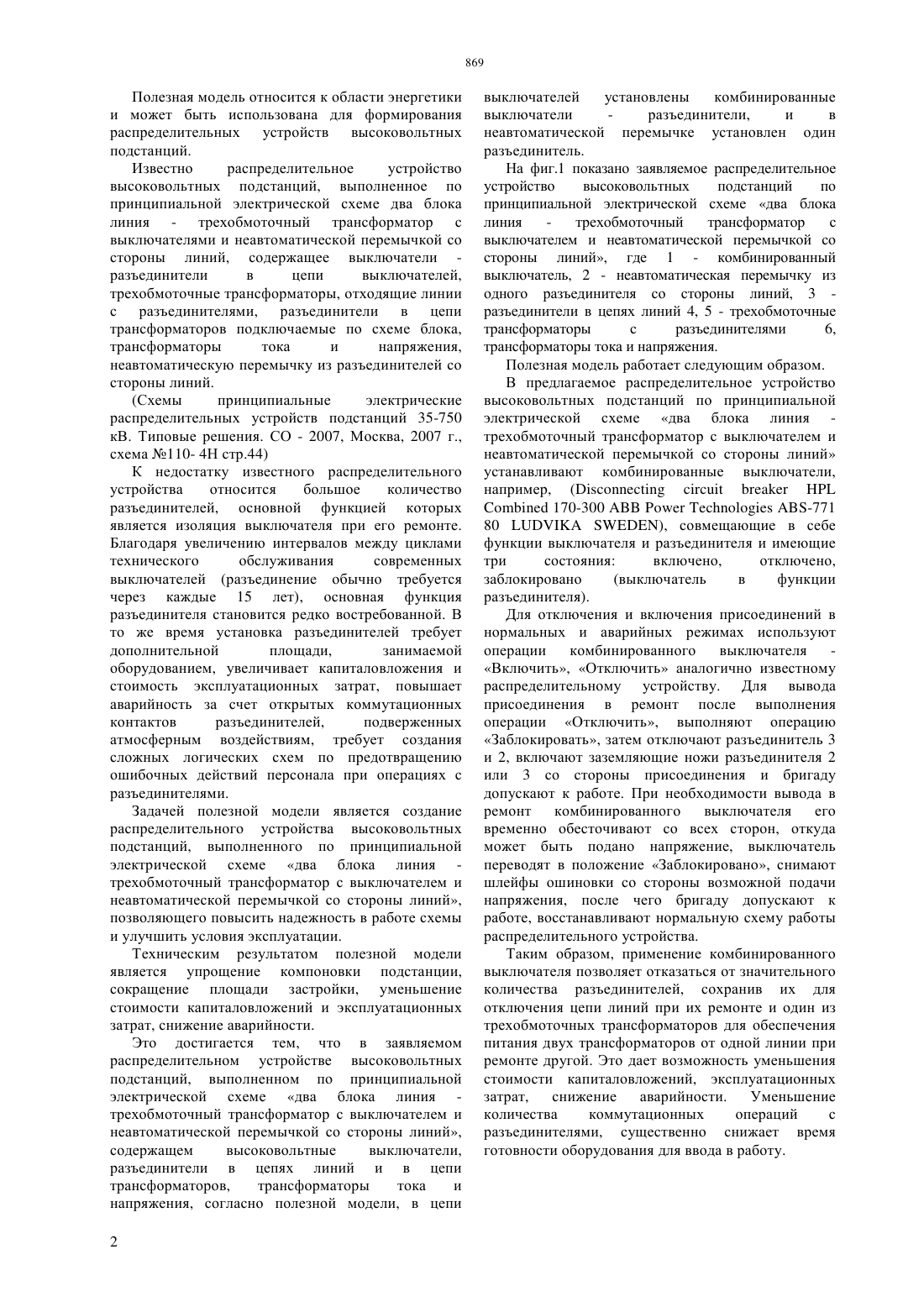

(51) 02 1/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом полезной модели является упрощение компоновки подстанции,сокращение площади застройки, уменьшение стоимости капиталовложений и эксплуатационных затрат, снижение аварийности. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций, выполненном по принципиальной электрической схеме два блока линия трехобмоточный трансформатор с выключателем и неавтоматической перемычкой со стороны линий,содержащем высоковольтные выключатели,разъединители в цепях линий и в цепи трансформаторов,трансформаторы тока и напряжения, согласно полезной модели, в цепи выключателей установлены комбинированные выключатели разъединители,и в неавтоматической перемычке установлен один разъединитель.(72) Акопьянц Георгий Саркисович Певзнер Лев Залманович Бабин Сергей Павлович Писмарев Валерий Михайлович(73) Акционерное общество Казахстанский научно-исследовательский и проектноизыскательский институт топливно-энергетических систем Энергия(56) Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ. Типовые решения. СО-2007, Москва, схема 110, с.44(54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ ПОДСТАНЦИЙ(57) Полезная модель относится к области энергетики и может быть использована для формирования распределительных устройств высоковольтных подстанций. Полезная модель относится к области энергетики и может быть использована для формирования распределительных устройств высоковольтных подстанций. Известно распределительное устройство высоковольтных подстанций, выполненное по принципиальной электрической схеме два блока линия - трехобмоточный трансформатор с выключателями и неавтоматической перемычкой со стороны линий, содержащее выключатели разъединители в цепи выключателей,трехобмоточные трансформаторы, отходящие линии с разъединителями, разъединители в цепи трансформаторов подключаемые по схеме блока,трансформаторы тока и напряжения,неавтоматическую перемычку из разъединителей со стороны линий.(Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ. Типовые решения. СО - 2007, Москва, 2007 г.,схема 110- 4 Н стр.44) К недостатку известного распределительного устройства относится большое количество разъединителей, основной функцией которых является изоляция выключателя при его ремонте. Благодаря увеличению интервалов между циклами технического обслуживания современных выключателей (разъединение обычно требуется через каждые 15 лет), основная функция разъединителя становится редко востребованной. В то же время установка разъединителей требует дополнительной площади,занимаемой оборудованием, увеличивает капиталовложения и стоимость эксплуатационных затрат, повышает аварийность за счет открытых коммутационных контактов разъединителей,подверженных атмосферным воздействиям, требует создания сложных логических схем по предотвращению ошибочных действий персонала при операциях с разъединителями. Задачей полезной модели является создание распределительного устройства высоковольтных подстанций, выполненного по принципиальной электрической схеме два блока линия трехобмоточный трансформатор с выключателем и неавтоматической перемычкой со стороны линий,позволяющего повысить надежность в работе схемы и улучшить условия эксплуатации. Техническим результатом полезной модели является упрощение компоновки подстанции,сокращение площади застройки, уменьшение стоимости капиталовложений и эксплуатационных затрат, снижение аварийности. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций, выполненном по принципиальной электрической схеме два блока линия трехобмоточный трансформатор с выключателем и неавтоматической перемычкой со стороны линий,содержащем высоковольтные выключатели,разъединители в цепях линий и в цепи трансформаторов,трансформаторы тока и напряжения, согласно полезной модели, в цепи 2 выключателей установлены комбинированные выключатели разъединители,и в неавтоматической перемычке установлен один разъединитель. На фиг.1 показано заявляемое распределительное устройство высоковольтных подстанций по принципиальной электрической схеме два блока линия трехобмоточный трансформатор с выключателем и неавтоматической перемычкой со стороны линий, где 1 - комбинированный выключатель, 2 - неавтоматическая перемычку из одного разъединителя со стороны линий, 3 разъединители в цепях линий 4, 5 - трехобмоточные трансформаторы с разъединителями 6,трансформаторы тока и напряжения. Полезная модель работает следующим образом. В предлагаемое распределительное устройство высоковольтных подстанций по принципиальной электрической схеме два блока линия трехобмоточный трансформатор с выключателем и неавтоматической перемычкой со стороны линий устанавливают комбинированные выключатели,например, (170-300-771 80), совмещающие в себе функции выключателя и разъединителя и имеющие три состояния включено,отключено,заблокировано(выключатель в функции разъединителя). Для отключения и включения присоединений в нормальных и аварийных режимах используют операции комбинированного выключателя Включить, Отключить аналогично известному распределительному устройству. Для вывода присоединения в ремонт после выполнения операции Отключить, выполняют операцию Заблокировать, затем отключают разъединитель 3 и 2, включают заземляющие ножи разъединителя 2 или 3 со стороны присоединения и бригаду допускают к работе. При необходимости вывода в ремонт комбинированного выключателя его временно обесточивают со всех сторон, откуда может быть подано напряжение, выключатель переводят в положение Заблокировано, снимают шлейфы ошиновки со стороны возможной подачи напряжения, после чего бригаду допускают к работе, восстанавливают нормальную схему работы распределительного устройства. Таким образом, применение комбинированного выключателя позволяет отказаться от значительного количества разъединителей, сохранив их для отключения цепи линий при их ремонте и один из трехобмоточных трансформаторов для обеспечения питания двух трансформаторов от одной линии при ремонте другой. Это дает возможность уменьшения стоимости капиталовложений, эксплуатационных затрат, снижение аварийности. Уменьшение количества коммутационных операций с разъединителями, существенно снижает время готовности оборудования для ввода в работу. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме два блока линия - трехобмоточный трансформатор с выключателем и неавтоматической перемычкой со стороны линий, содержащее высоковольтные выключатели, разъединители в цепях линий и в цепи трансформаторов,трансформаторы тока и напряжения,отличающееся тем, что в цепи выключателей установлены комбинированные выключатели разъединители, и в неавтоматической перемычке установлен один разъединитель.
