Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме четырехугольник

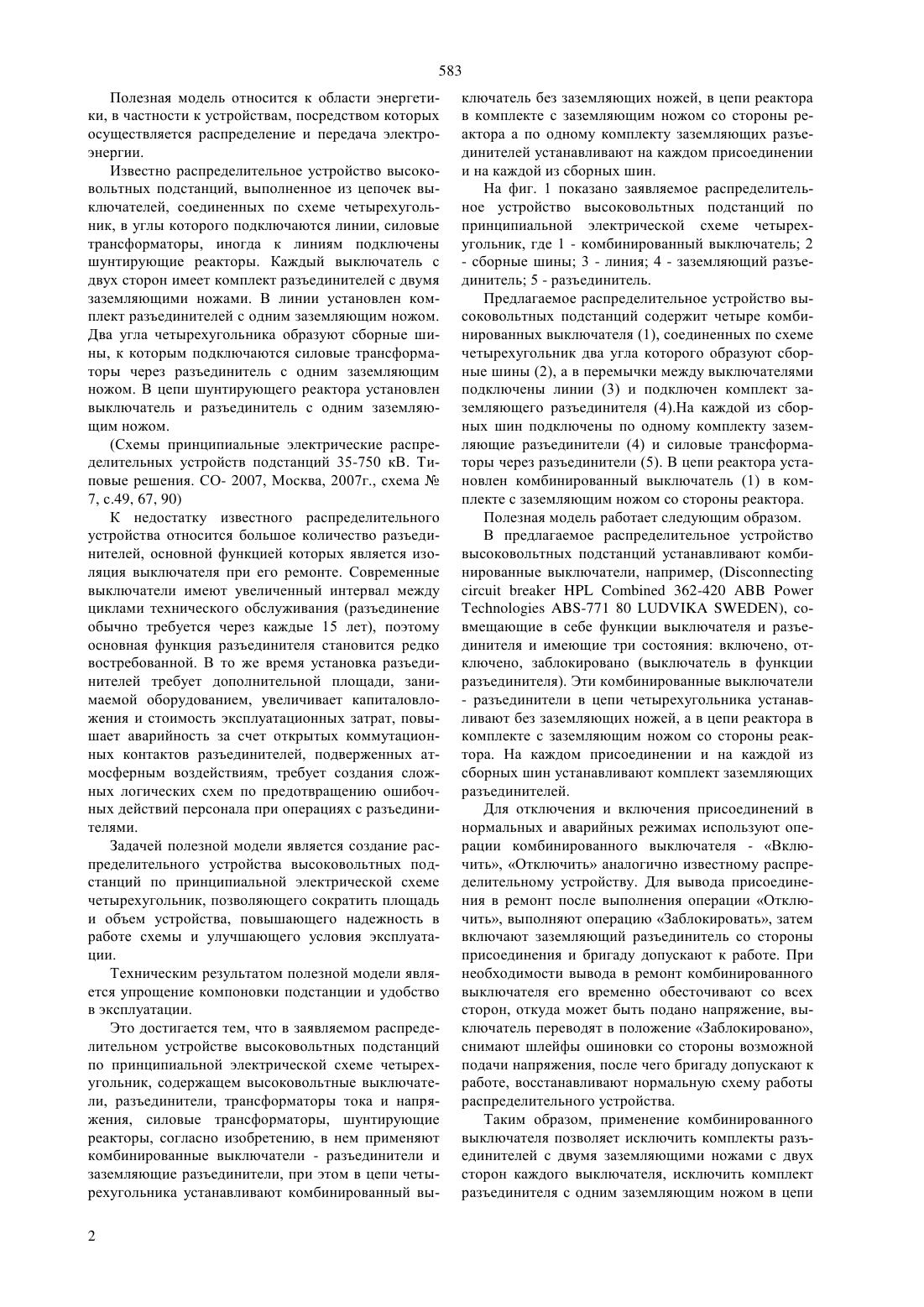

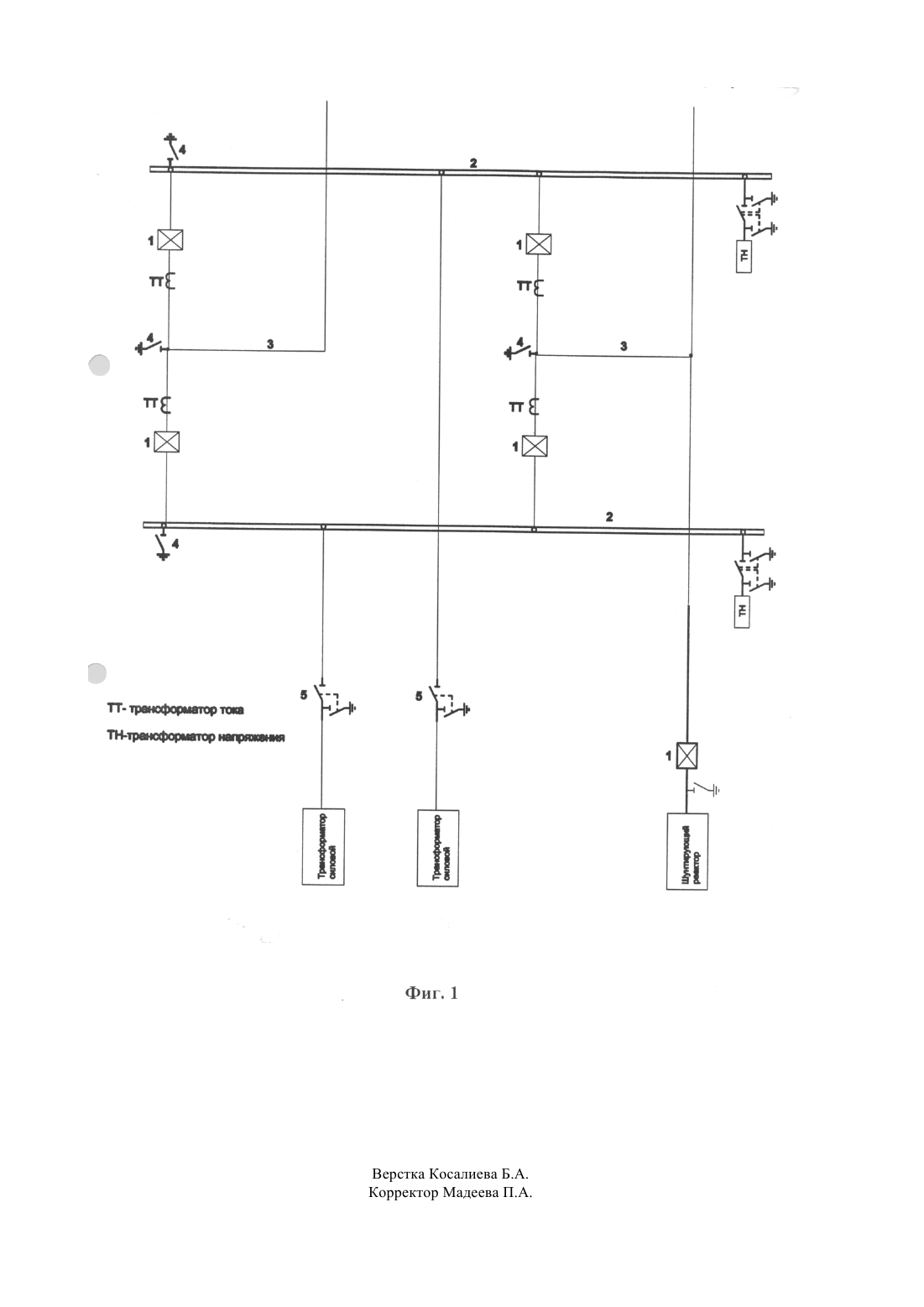

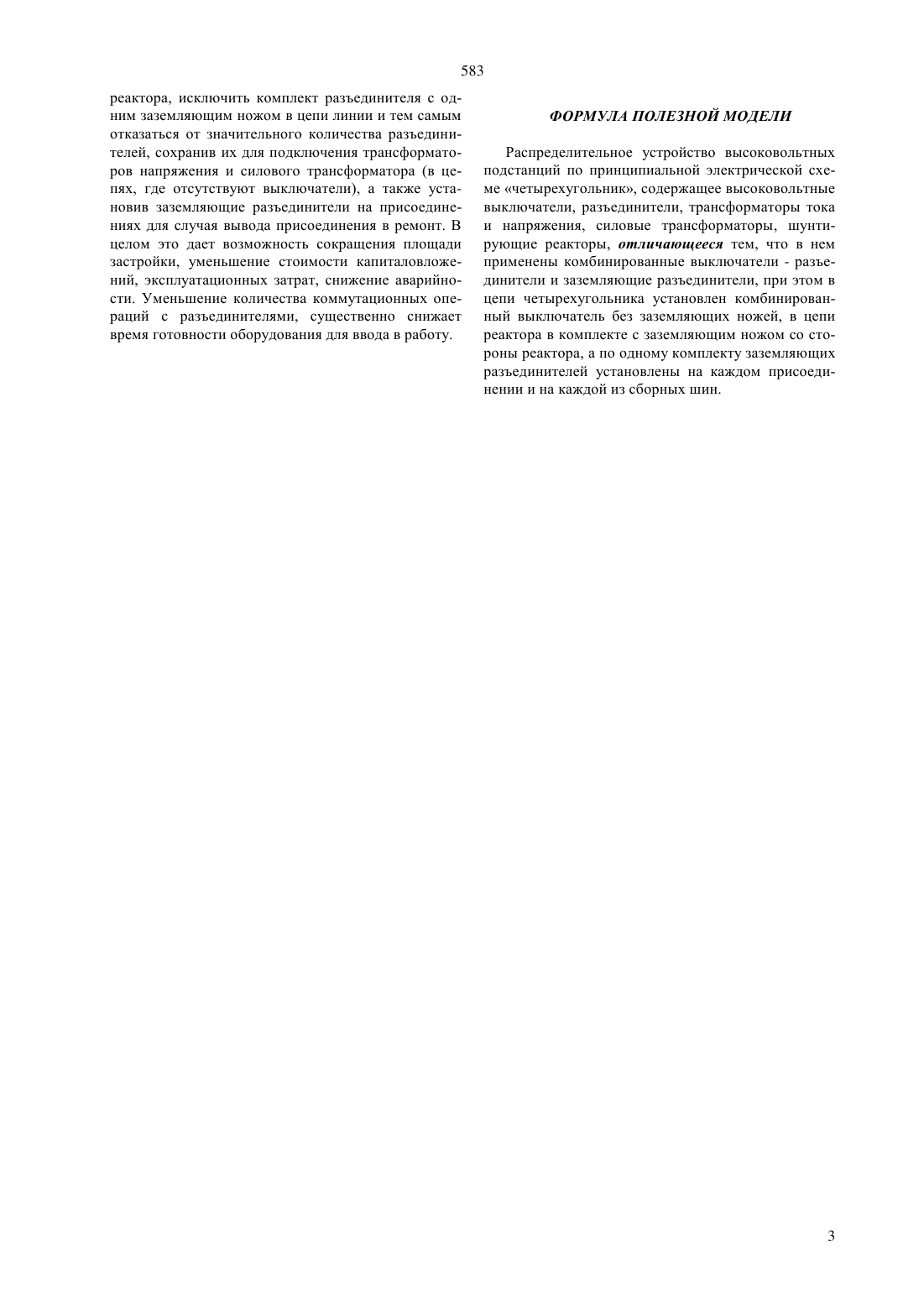

(51) 02 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме четырехугольник, содержащем высоковольтные выключатели, разъединители, трансформаторы тока и напряжения, силовые трансформаторы, шунтирующие реакторы, согласно изобретению, в нем применяют комбинированные выключатели - разъединители и заземляющие разъединители, при этом в цепи четырехугольника устанавливают комбинированный выключатель без заземляющих ножей, в цепи реактора в комплекте с заземляющим ножом со стороны реактора, а по одному комплекту заземляющих разъединителей устанавливают на каждом присоединении и на каждой из сборных шин.(72) Акопьянц Георгий Саркисович Певзнер Лев Залманович Бабин Сергей Павлович Писмарев Валерий Михайлович(73) Акционерное общество Казахстанский научноисследовательский и проектно-изыскательский институт топливно-энергетических систем Энергия(56) Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ. Типовые решения. СО-2007. Открытое акционерное общество Федеральная сетевая компания единой энергетической системы. Москва,2007 г., схема 7, с. 49, 67, 90(54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ ПОДСТАНЦИЙ ПО ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ ЧЕТЫРЕХУГОЛЬНИК 583 Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Известно распределительное устройство высоковольтных подстанций, выполненное из цепочек выключателей, соединенных по схеме четырехугольник, в углы которого подключаются линии, силовые трансформаторы, иногда к линиям подключены шунтирующие реакторы. Каждый выключатель с двух сторон имеет комплект разъединителей с двумя заземляющими ножами. В линии установлен комплект разъединителей с одним заземляющим ножом. Два угла четырехугольника образуют сборные шины, к которым подключаются силовые трансформаторы через разъединитель с одним заземляющим ножом. В цепи шунтирующего реактора установлен выключатель и разъединитель с одним заземляющим ножом.(Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ. Типовые решения. СО- 2007, Москва, 2007 г., схема 7, с.49, 67, 90) К недостатку известного распределительного устройства относится большое количество разъединителей, основной функцией которых является изоляция выключателя при его ремонте. Современные выключатели имеют увеличенный интервал между циклами технического обслуживания (разъединение обычно требуется через каждые 15 лет), поэтому основная функция разъединителя становится редко востребованной. В то же время установка разъединителей требует дополнительной площади, занимаемой оборудованием, увеличивает капиталовложения и стоимость эксплуатационных затрат, повышает аварийность за счет открытых коммутационных контактов разъединителей, подверженных атмосферным воздействиям, требует создания сложных логических схем по предотвращению ошибочных действий персонала при операциях с разъединителями. Задачей полезной модели является создание распределительного устройства высоковольтных подстанций по принципиальной электрической схеме четырехугольник, позволяющего сократить площадь и объем устройства, повышающего надежность в работе схемы и улучшающего условия эксплуатации. Техническим результатом полезной модели является упрощение компоновки подстанции и удобство в эксплуатации. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме четырехугольник, содержащем высоковольтные выключатели, разъединители, трансформаторы тока и напряжения, силовые трансформаторы, шунтирующие реакторы, согласно изобретению, в нем применяют комбинированные выключатели - разъединители и заземляющие разъединители, при этом в цепи четырехугольника устанавливают комбинированный вы 2 ключатель без заземляющих ножей, в цепи реактора в комплекте с заземляющим ножом со стороны реактора а по одному комплекту заземляющих разъединителей устанавливают на каждом присоединении и на каждой из сборных шин. На фиг. 1 показано заявляемое распределительное устройство высоковольтных подстанций по принципиальной электрической схеме четырехугольник, где 1 - комбинированный выключатель 2- сборные шины 3 - линия 4 - заземляющий разъединитель 5 - разъединитель. Предлагаемое распределительное устройство высоковольтных подстанций содержит четыре комбинированных выключателя (1), соединенных по схеме четырехугольник два угла которого образуют сборные шины (2), а в перемычки между выключателями подключены линии (3) и подключен комплект заземляющего разъединителя (4).На каждой из сборных шин подключены по одному комплекту заземляющие разъединители (4) и силовые трансформаторы через разъединители (5). В цепи реактора установлен комбинированный выключатель (1) в комплекте с заземляющим ножом со стороны реактора. Полезная модель работает следующим образом. В предлагаемое распределительное устройство высоковольтных подстанций устанавливают комбинированные выключатели, например, (362-420-771 80), совмещающие в себе функции выключателя и разъединителя и имеющие три состояния включено, отключено, заблокировано (выключатель в функции разъединителя). Эти комбинированные выключатели- разъединители в цепи четырехугольника устанавливают без заземляющих ножей, а в цепи реактора в комплекте с заземляющим ножом со стороны реактора. На каждом присоединении и на каждой из сборных шин устанавливают комплект заземляющих разъединителей. Для отключения и включения присоединений в нормальных и аварийных режимах используют операции комбинированного выключателя - Включить, Отключить аналогично известному распределительному устройству. Для вывода присоединения в ремонт после выполнения операции Отключить, выполняют операцию Заблокировать, затем включают заземляющий разъединитель со стороны присоединения и бригаду допускают к работе. При необходимости вывода в ремонт комбинированного выключателя его временно обесточивают со всех сторон, откуда может быть подано напряжение, выключатель переводят в положение Заблокировано,снимают шлейфы ошиновки со стороны возможной подачи напряжения, после чего бригаду допускают к работе, восстанавливают нормальную схему работы распределительного устройства. Таким образом, применение комбинированного выключателя позволяет исключить комплекты разъединителей с двумя заземляющими ножами с двух сторон каждого выключателя, исключить комплект разъединителя с одним заземляющим ножом в цепи 583 реактора, исключить комплект разъединителя с одним заземляющим ножом в цепи линии и тем самым отказаться от значительного количества разъединителей, сохранив их для подключения трансформаторов напряжения и силового трансформатора (в цепях, где отсутствуют выключатели), а также установив заземляющие разъединители на присоединениях для случая вывода присоединения в ремонт. В целом это дает возможность сокращения площади застройки, уменьшение стоимости капиталовложений, эксплуатационных затрат, снижение аварийности. Уменьшение количества коммутационных операций с разъединителями, существенно снижает время готовности оборудования для ввода в работу. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме четырехугольник, содержащее высоковольтные выключатели, разъединители, трансформаторы тока и напряжения, силовые трансформаторы, шунтирующие реакторы, отличающееся тем, что в нем применены комбинированные выключатели - разъединители и заземляющие разъединители, при этом в цепи четырехугольника установлен комбинированный выключатель без заземляющих ножей, в цепи реактора в комплекте с заземляющим ножом со стороны реактора, а по одному комплекту заземляющих разъединителей установлены на каждом присоединении и на каждой из сборных шин.
