Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме одна рабочая секционированная выключателем система шин

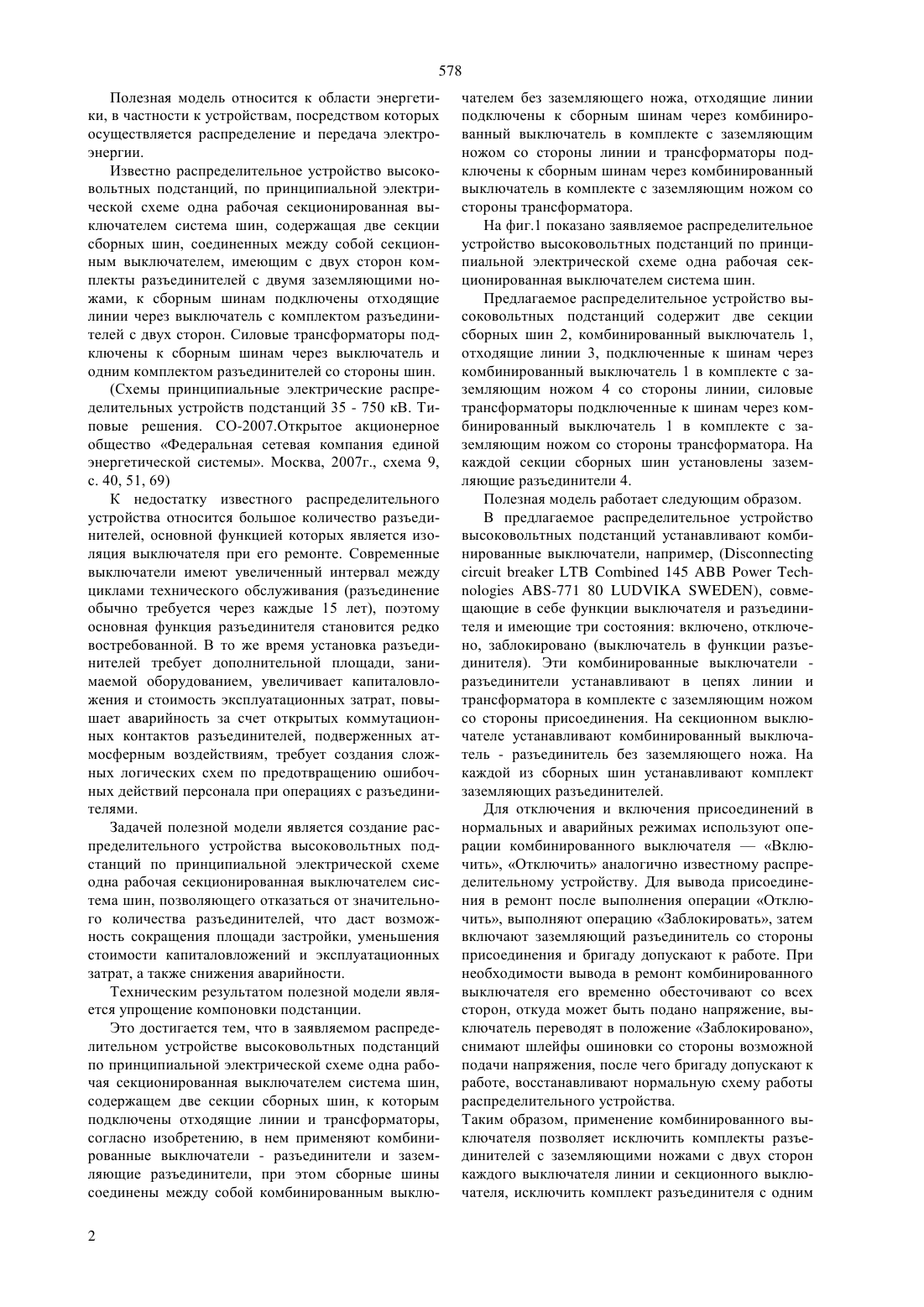

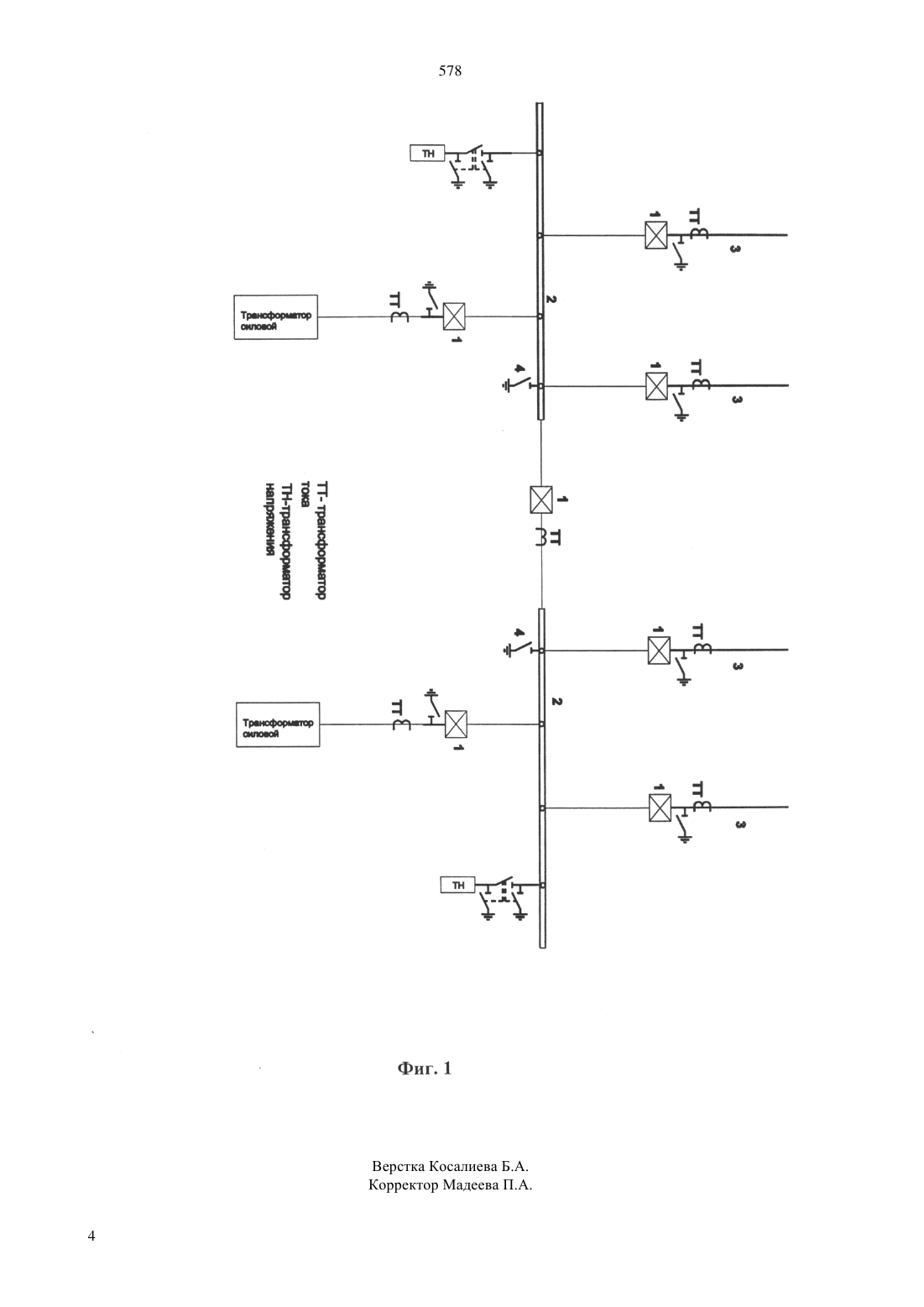

(51) 02 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Акопьянц Георгий Саркисович Певзнер Лев Залманович Бабин Сергей Павлович Писмарев Валерий Михайлович(73) Акционерное общество Казахстанский научноисследовательский и проектно-изыскательский институт топливно-энергетических систем Энергия(56) Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ. Типовые решения. СО-2007. Открытое акционерное общество Федеральная сетевая компания единой энергетической системы. Москва, 2007 г., схема 9, с. 40, 51, 69(54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ ПОДСТАНЦИЙ ПО ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ ОДНА РАБОЧАЯ СЕКЦИОНИРОВАННАЯ ВЫКЛЮЧАТЕЛЕМ СИСТЕМА ШИН(57) Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме одна рабочая секционированная выключателем система шин,содержащем две секции сборных шин, к которым подключены отходящие линии и трансформаторы,согласно изобретению, в нем применяют комбинированные выключатели - разъединители и заземляющие разъединители, при этом сборные шины соединены между собой комбинированным выключателем без заземляющего ножа, отходящие линии подключены к сборным шинам через комбинированный выключатель в комплекте с заземляющим ножом со стороны линии и трансформаторы подключены к сборным шинам через комбинированный выключатель в комплекте с заземляющим ножом со стороны трансформатора. 578 Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Известно распределительное устройство высоковольтных подстанций, по принципиальной электрической схеме одна рабочая секционированная выключателем система шин, содержащая две секции сборных шин, соединенных между собой секционным выключателем, имеющим с двух сторон комплекты разъединителей с двумя заземляющими ножами, к сборным шинам подключены отходящие линии через выключатель с комплектом разъединителей с двух сторон. Силовые трансформаторы подключены к сборным шинам через выключатель и одним комплектом разъединителей со стороны шин.(Схемы принципиальные электрические распределительных устройств подстанций 35 - 750 кВ. Типовые решения. СО-2007.Открытое акционерное общество Федеральная сетевая компания единой энергетической системы. Москва, 2007 г., схема 9,с. 40, 51, 69) К недостатку известного распределительного устройства относится большое количество разъединителей, основной функцией которых является изоляция выключателя при его ремонте. Современные выключатели имеют увеличенный интервал между циклами технического обслуживания (разъединение обычно требуется через каждые 15 лет), поэтому основная функция разъединителя становится редко востребованной. В то же время установка разъединителей требует дополнительной площади, занимаемой оборудованием, увеличивает капиталовложения и стоимость эксплуатационных затрат, повышает аварийность за счет открытых коммутационных контактов разъединителей, подверженных атмосферным воздействиям, требует создания сложных логических схем по предотвращению ошибочных действий персонала при операциях с разъединителями. Задачей полезной модели является создание распределительного устройства высоковольтных подстанций по принципиальной электрической схеме одна рабочая секционированная выключателем система шин, позволяющего отказаться от значительного количества разъединителей, что даст возможность сокращения площади застройки, уменьшения стоимости капиталовложений и эксплуатационных затрат, а также снижения аварийности. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме одна рабочая секционированная выключателем система шин,содержащем две секции сборных шин, к которым подключены отходящие линии и трансформаторы,согласно изобретению, в нем применяют комбинированные выключатели - разъединители и заземляющие разъединители, при этом сборные шины соединены между собой комбинированным выклю 2 чателем без заземляющего ножа, отходящие линии подключены к сборным шинам через комбинированный выключатель в комплекте с заземляющим ножом со стороны линии и трансформаторы подключены к сборным шинам через комбинированный выключатель в комплекте с заземляющим ножом со стороны трансформатора. На фиг.1 показано заявляемое распределительное устройство высоковольтных подстанций по принципиальной электрической схеме одна рабочая секционированная выключателем система шин. Предлагаемое распределительное устройство высоковольтных подстанций содержит две секции сборных шин 2, комбинированный выключатель 1,отходящие линии 3, подключенные к шинам через комбинированный выключатель 1 в комплекте с заземляющим ножом 4 со стороны линии, силовые трансформаторы подключенные к шинам через комбинированный выключатель 1 в комплекте с заземляющим ножом со стороны трансформатора. На каждой секции сборных шин установлены заземляющие разъединители 4. Полезная модель работает следующим образом. В предлагаемое распределительное устройство высоковольтных подстанций устанавливают комбинированные выключатели, например, (145-771 80), совмещающие в себе функции выключателя и разъединителя и имеющие три состояния включено, отключено, заблокировано (выключатель в функции разъединителя). Эти комбинированные выключатели разъединители устанавливают в цепях линии и трансформатора в комплекте с заземляющим ножом со стороны присоединения. На секционном выключателе устанавливают комбинированный выключатель - разъединитель без заземляющего ножа. На каждой из сборных шин устанавливают комплект заземляющих разъединителей. Для отключения и включения присоединений в нормальных и аварийных режимах используют операции комбинированного выключателяВключить, Отключить аналогично известному распределительному устройству. Для вывода присоединения в ремонт после выполнения операции Отключить, выполняют операцию Заблокировать, затем включают заземляющий разъединитель со стороны присоединения и бригаду допускают к работе. При необходимости вывода в ремонт комбинированного выключателя его временно обесточивают со всех сторон, откуда может быть подано напряжение, выключатель переводят в положение Заблокировано,снимают шлейфы ошиновки со стороны возможной подачи напряжения, после чего бригаду допускают к работе, восстанавливают нормальную схему работы распределительного устройства. Таким образом, применение комбинированного выключателя позволяет исключить комплекты разъединителей с заземляющими ножами с двух сторон каждого выключателя линии и секционного выключателя, исключить комплект разъединителя с одним 578 заземляющим ножом в цепи трансформатора, и тем самым отказаться от значительного количества разъединителей, сохранив их для подключения трансформаторов напряжения. В целом это дает возможность сокращения площади застройки,уменьшение стоимости капиталовложений, эксплуатационных затрат, снижение аварийности. Уменьшение количества коммутационных операций с разъединителями, существенно снижает время готовности ввода оборудования в работу. Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме одна рабочая секционированная выключателем система шин, содержащее две секции сборных шин, к которым подключены отходящие линии и трансформаторы, отличающееся тем, что в нем применены комбинированные выключатели разъединители и заземляющие разъединители, при этом сборные шины соединены между собой комбинированным выключателем без заземляющего ножа,отходящие линии подключены к сборным шинам через комбинированный выключатель в комплекте с заземляющим ножом со стороны линии и трансформаторы подключены к сборным шинам через комбинированный выключатель в комплекте с заземляющим ножом.
