Устройство для управления выключателем электроустановки, снабженной релейной защитой

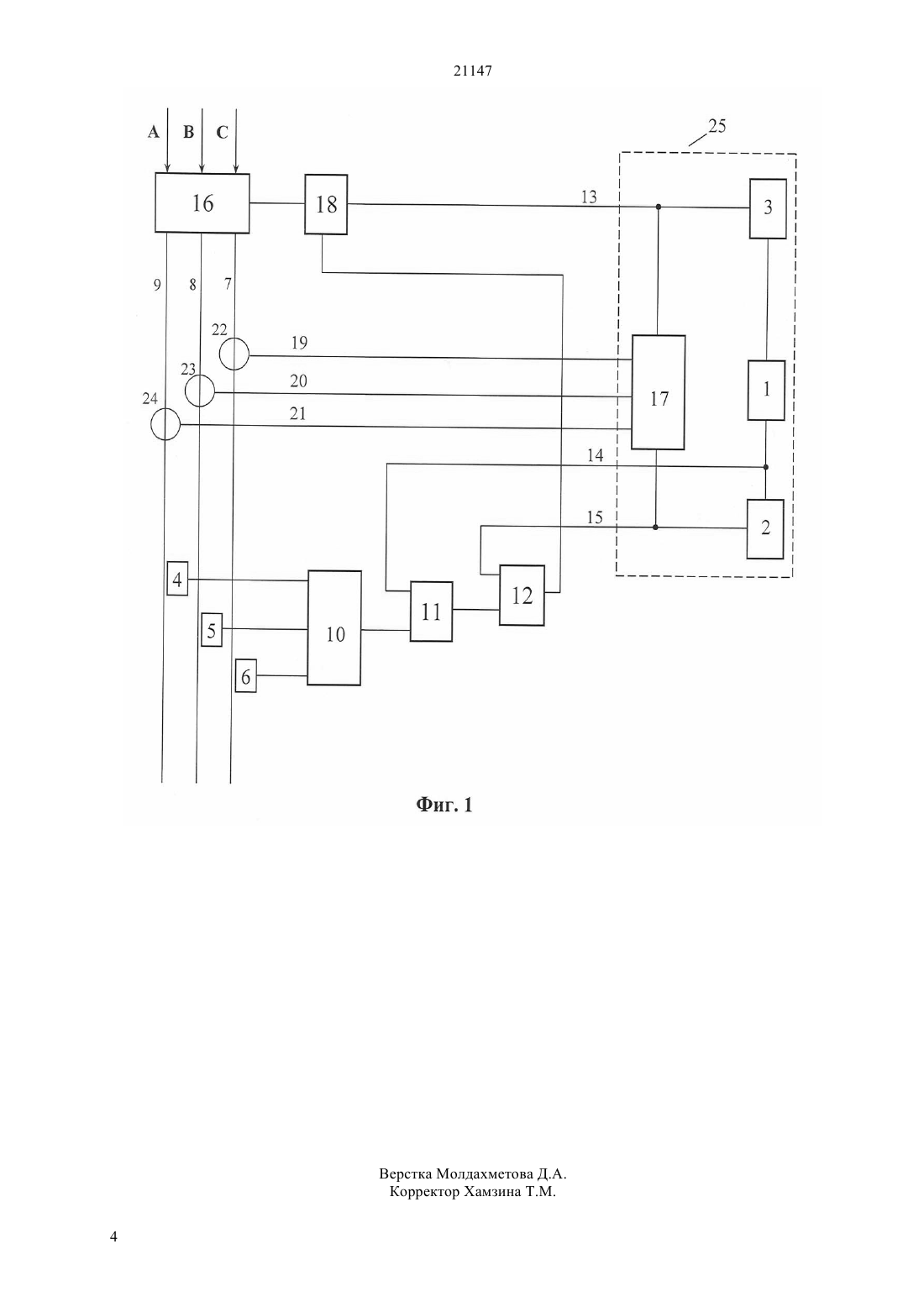

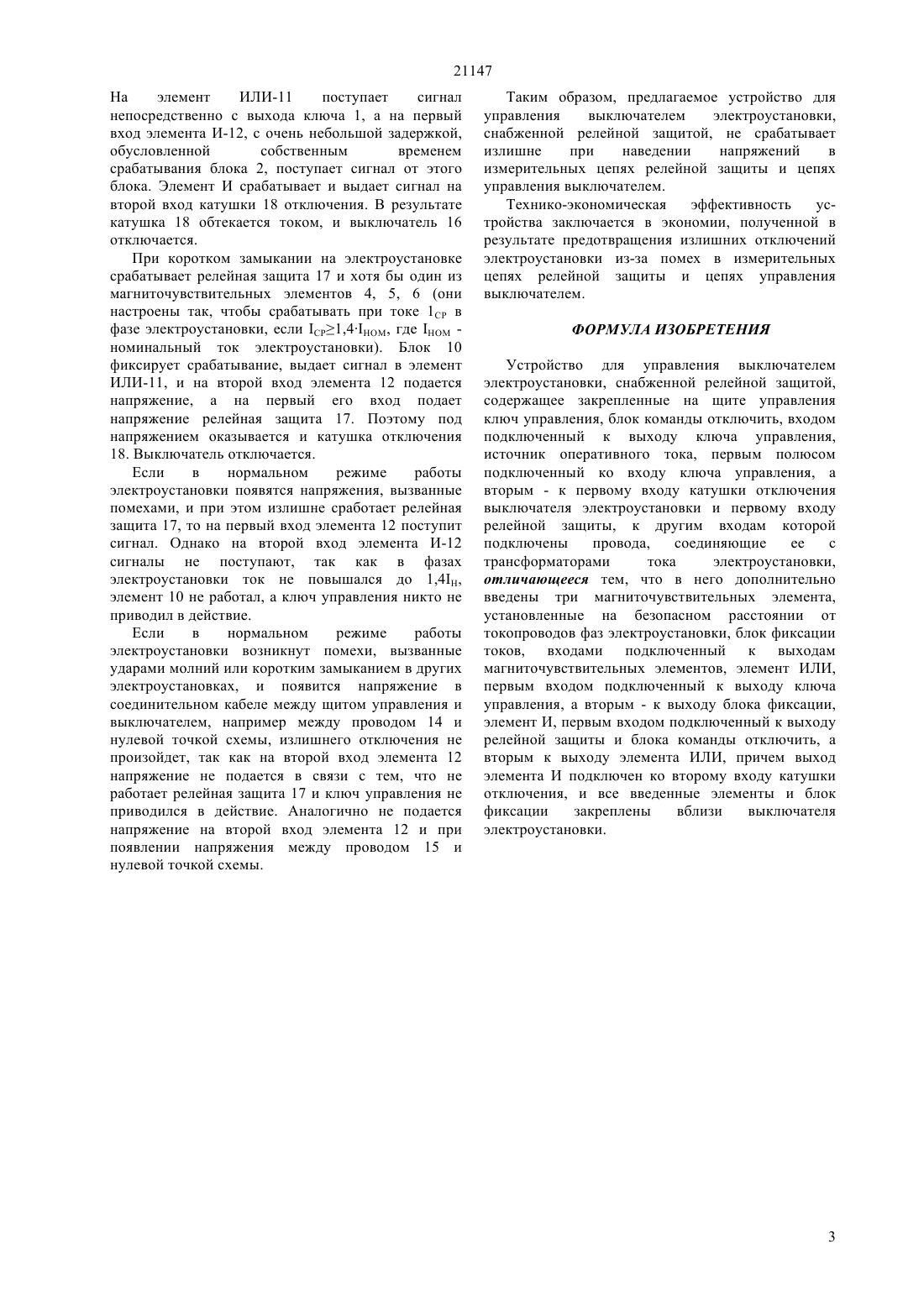

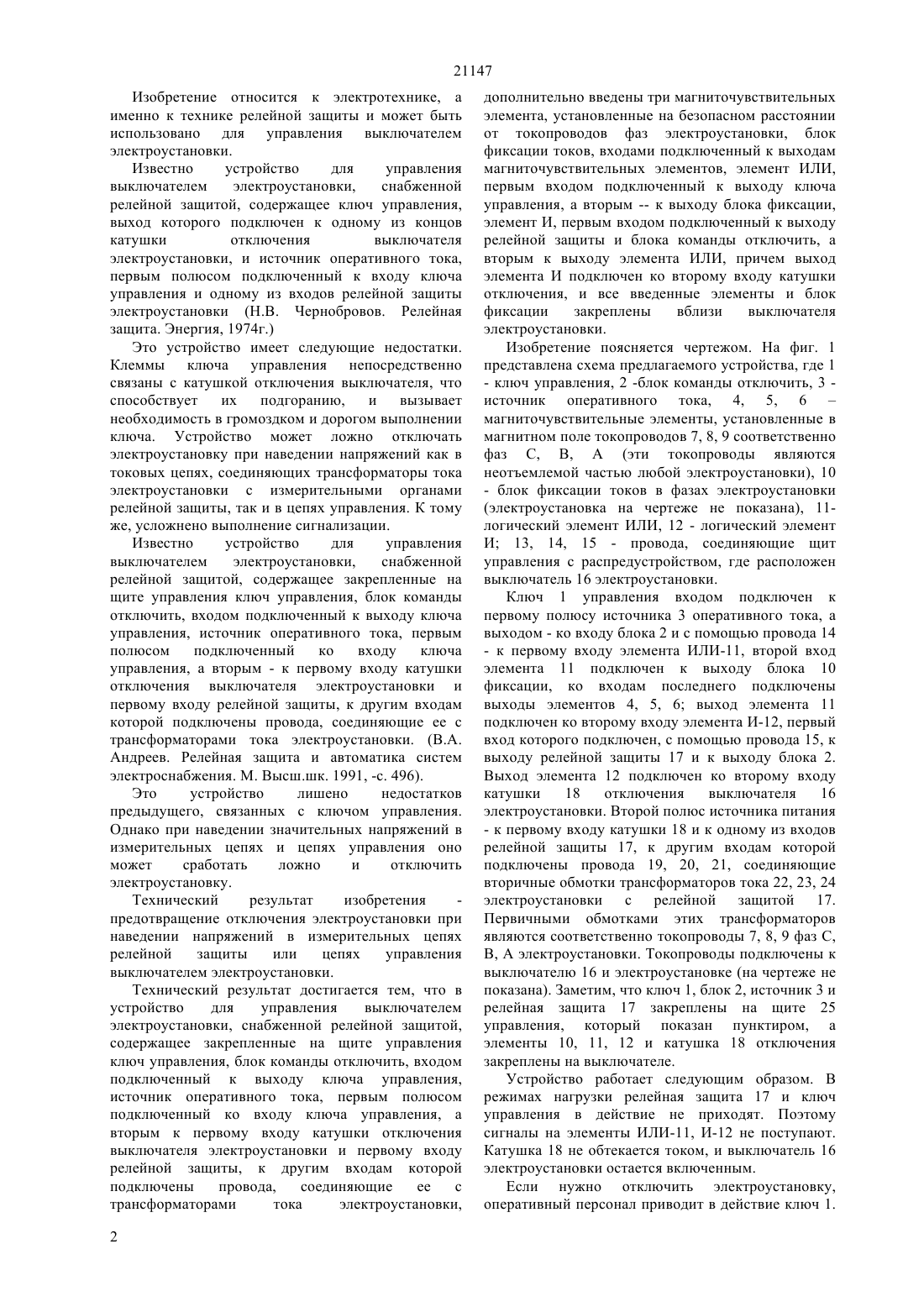

(51) 02 3/38 (2006.01) 01 83/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ оперативного тока, дополнительно введены три магниточувствительных элемента, установленные на безопасном расстоянии от токопроводов фаз электроустановки, блок фиксации токов, входами подключенный к выходам магниточувствительных элементов, элемент ИЛИ, первым входом подключенный к выходу ключа управления, а вторым к выходу блока фиксации, элемент И,первым входом подключенный к выходу релейной защиты и блока команды отключить, а вторым к выходу элемента ИЛИ, причем выход элемента И подключен ко второму входу катушки отключения,и все введенные элементы и блок фиксации закреплены вблизи выключателя электроустановки. Технико-экономическая эффективность устройства заключается в экономии, полученной в результате предотвращения излишних отключений электроустановки из-за помех в измерительных цепях релейной защиты и цепях управления выключателем.(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ВЫКЛЮЧАТЕЛЕМ ЭЛЕКТРОУСТАНОВКИ,СНАБЖЕННОЙ РЕЛЕЙНОЙ ЗАЩИТОЙ(57) Изобретение относится к электротехнике, а именно к технике релейной защиты. Технический результат изобретения предотвращение отключения электроустановки при наведении напряжений в измерительных цепях релейной защиты или цепях управления выключателем электроустановки. В предлагаемом устройстве, содержащем ключ управления, блок команды отключить и источник 21147 Изобретение относится к электротехнике, а именно к технике релейной защиты и может быть использовано для управления выключателем электроустановки. Известно устройство для управления выключателем электроустановки,снабженной релейной защитой, содержащее ключ управления,выход которого подключен к одному из концов катушки отключения выключателя электроустановки, и источник оперативного тока,первым полюсом подключенный к входу ключа управления и одному из входов релейной защиты электроустановки (Н.В. Чернобровов. Релейная защита. Энергия, 1974 г.) Это устройство имеет следующие недостатки. Клеммы ключа управления непосредственно связаны с катушкой отключения выключателя, что способствует их подгоранию, и вызывает необходимость в громоздком и дорогом выполнении ключа. Устройство может ложно отключать электроустановку при наведении напряжений как в токовых цепях, соединяющих трансформаторы тока электроустановки с измерительными органами релейной защиты, так и в цепях управления. К тому же, усложнено выполнение сигнализации. Известно устройство для управления выключателем электроустановки,снабженной релейной защитой, содержащее закрепленные на щите управления ключ управления, блок команды отключить, входом подключенный к выходу ключа управления, источник оперативного тока, первым полюсом подключенный ко входу ключа управления, а вторым - к первому входу катушки отключения выключателя электроустановки и первому входу релейной защиты, к другим входам которой подключены провода, соединяющие ее с трансформаторами тока электроустановки. (В.А. Андреев. Релейная защита и автоматика систем электроснабжения. М. Высш.шк. 1991, -с. 496). Это устройство лишено недостатков предыдущего, связанных с ключом управления. Однако при наведении значительных напряжений в измерительных цепях и цепях управления оно может сработать ложно и отключить электроустановку. Технический результат изобретения предотвращение отключения электроустановки при наведении напряжений в измерительных цепях релейной защиты или цепях управления выключателем электроустановки. Технический результат достигается тем, что в устройство для управления выключателем электроустановки, снабженной релейной защитой,содержащее закрепленные на щите управления ключ управления, блок команды отключить, входом подключенный к выходу ключа управления,источник оперативного тока, первым полюсом подключенный ко входу ключа управления, а вторым к первому входу катушки отключения выключателя электроустановки и первому входу релейной защиты, к другим входам которой подключены провода,соединяющие ее с трансформаторами тока электроустановки,2 дополнительно введены три магниточувствительных элемента, установленные на безопасном расстоянии от токопроводов фаз электроустановки, блок фиксации токов, входами подключенный к выходам магниточувствительных элементов, элемент ИЛИ,первым входом подключенный к выходу ключа управления, а вторымк выходу блока фиксации,элемент И, первым входом подключенный к выходу релейной защиты и блока команды отключить, а вторым к выходу элемента ИЛИ, причем выход элемента И подключен ко второму входу катушки отключения, и все введенные элементы и блок фиксации закреплены вблизи выключателя электроустановки. Изобретение поясняется чертежом. На фиг. 1 представлена схема предлагаемого устройства, где 1- ключ управления, 2 -блок команды отключить, 3 источник оперативного тока, 4, 5, 6 магниточувствительные элементы, установленные в магнитном поле токопроводов 7, 8, 9 соответственно фаз С, В, А (эти токопроводы являются неотъемлемой частью любой электроустановки), 10- блок фиксации токов в фазах электроустановки(электроустановка на чертеже не показана), 11 логический элемент ИЛИ, 12 - логический элемент И 13, 14, 15 - провода, соединяющие щит управления с распредустройством, где расположен выключатель 16 электроустановки. Ключ 1 управления входом подключен к первому полюсу источника 3 оперативного тока, а выходом - ко входу блока 2 и с помощью провода 14- к первому входу элемента ИЛИ-11, второй вход элемента 11 подключен к выходу блока 10 фиксации, ко входам последнего подключены выходы элементов 4, 5, 6 выход элемента 11 подключен ко второму входу элемента И-12, первый вход которого подключен, с помощью провода 15, к выходу релейной защиты 17 и к выходу блока 2. Выход элемента 12 подключен ко второму входу катушки 18 отключения выключателя 16 электроустановки. Второй полюс источника питания- к первому входу катушки 18 и к одному из входов релейной защиты 17, к другим входам которой подключены провода 19, 20, 21, соединяющие вторичные обмотки трансформаторов тока 22, 23, 24 электроустановки с релейной защитой 17. Первичными обмотками этих трансформаторов являются соответственно токопроводы 7, 8, 9 фаз С,В, А электроустановки. Токопроводы подключены к выключателю 16 и электроустановке (на чертеже не показана). Заметим, что ключ 1, блок 2, источник 3 и релейная защита 17 закреплены на щите 25 управления, который показан пунктиром, а элементы 10, 11, 12 и катушка 18 отключения закреплены на выключателе. Устройство работает следующим образом. В режимах нагрузки релейная защита 17 и ключ управления в действие не приходят. Поэтому сигналы на элементы ИЛИ-11, И-12 не поступают. Катушка 18 не обтекается током, и выключатель 16 электроустановки остается включенным. Если нужно отключить электроустановку,оперативный персонал приводит в действие ключ 1. 21147 На элемент ИЛИ-11 поступает сигнал непосредственно с выхода ключа 1, а на первый вход элемента И-12, с очень небольшой задержкой,обусловленной собственным временем срабатывания блока 2, поступает сигнал от этого блока. Элемент И срабатывает и выдает сигнал на второй вход катушки 18 отключения. В результате катушка 18 обтекается током, и выключатель 16 отключается. При коротком замыкании на электроустановке срабатывает релейная защита 17 и хотя бы один из магниточувствительных элементов 4, 5, 6 (они настроены так, чтобы срабатывать при токе 1 СР в фазе электроустановки, если СР 1,4 НОМ, где НОМ номинальный ток электроустановки). Блок 10 фиксирует срабатывание, выдает сигнал в элемент ИЛИ-11, и на второй вход элемента 12 подается напряжение, а на первый его вход подает напряжение релейная защита 17. Поэтому под напряжением оказывается и катушка отключения 18. Выключатель отключается. Если в нормальном режиме работы электроустановки появятся напряжения, вызванные помехами, и при этом излишне сработает релейная защита 17, то на первый вход элемента 12 поступит сигнал. Однако на второй вход элемента И-12 сигналы не поступают, так как в фазах электроустановки ток не повышался до 1,4 Н,элемент 10 не работал, а ключ управления никто не приводил в действие. Если в нормальном режиме работы электроустановки возникнут помехи, вызванные ударами молний или коротким замыканием в других электроустановках, и появится напряжение в соединительном кабеле между щитом управления и выключателем, например между проводом 14 и нулевой точкой схемы, излишнего отключения не произойдет, так как на второй вход элемента 12 напряжение не подается в связи с тем, что не работает релейная защита 17 и ключ управления не приводился в действие. Аналогично не подается напряжение на второй вход элемента 12 и при появлении напряжения между проводом 15 и нулевой точкой схемы. Таким образом, предлагаемое устройство для управления выключателем электроустановки,снабженной релейной защитой, не срабатывает излишне при наведении напряжений в измерительных цепях релейной защиты и цепях управления выключателем. Технико-экономическая эффективность устройства заключается в экономии, полученной в результате предотвращения излишних отключений электроустановки из-за помех в измерительных цепях релейной защиты и цепях управления выключателем. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для управления выключателем электроустановки, снабженной релейной защитой,содержащее закрепленные на щите управления ключ управления, блок команды отключить, входом подключенный к выходу ключа управления,источник оперативного тока, первым полюсом подключенный ко входу ключа управления, а вторым - к первому входу катушки отключения выключателя электроустановки и первому входу релейной защиты, к другим входам которой подключены провода,соединяющие ее с трансформаторами тока электроустановки,отличающееся тем, что в него дополнительно введены три магниточувствительных элемента,установленные на безопасном расстоянии от токопроводов фаз электроустановки, блок фиксации токов, входами подключенный к выходам магниточувствительных элементов, элемент ИЛИ,первым входом подключенный к выходу ключа управления, а вторым - к выходу блока фиксации,элемент И, первым входом подключенный к выходу релейной защиты и блока команды отключить, а вторым к выходу элемента ИЛИ, причем выход элемента И подключен ко второму входу катушки отключения, и все введенные элементы и блок фиксации закреплены вблизи выключателя электроустановки.
