Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме трансформаторы-шины с присоединением линий через два выключателя

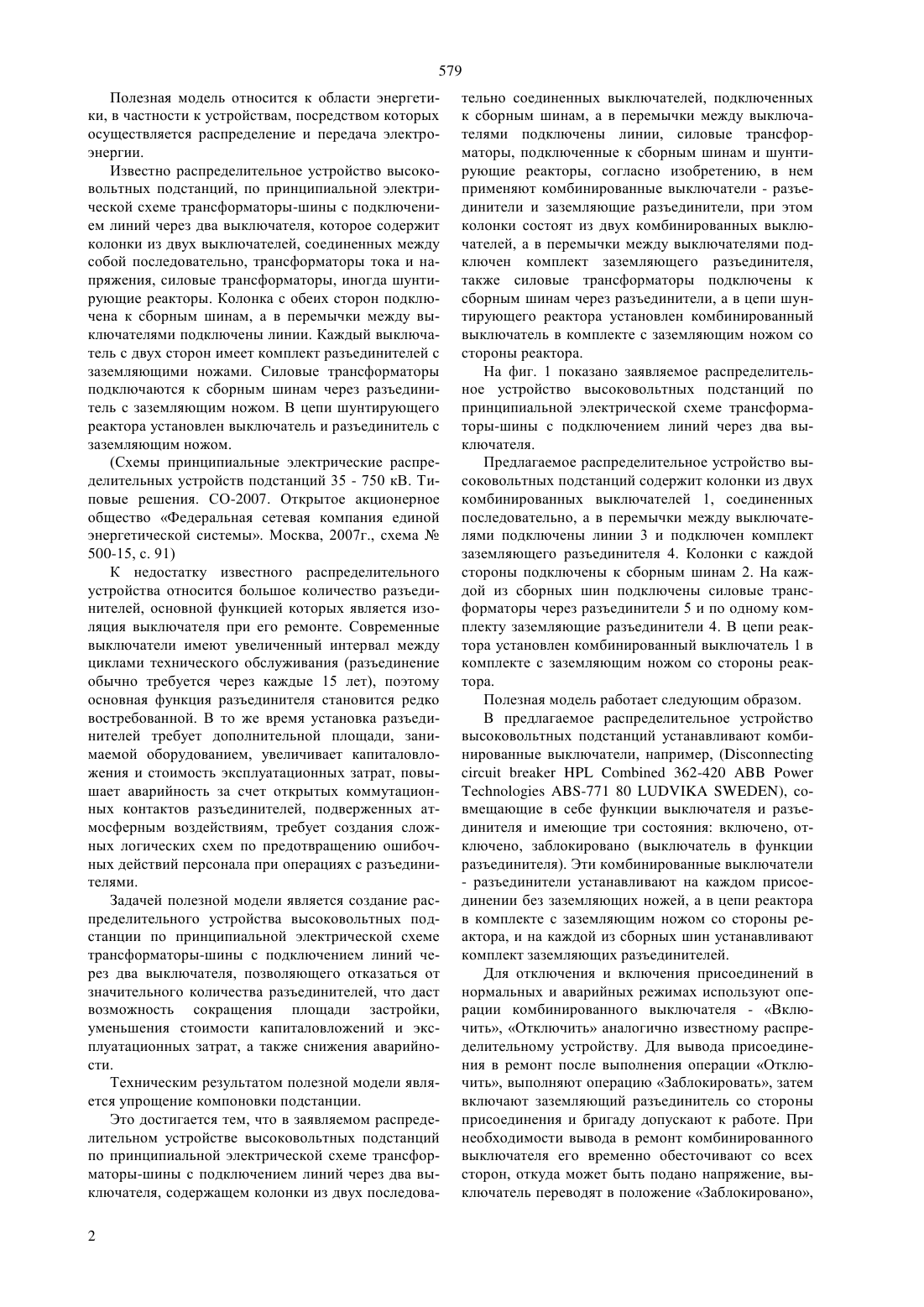

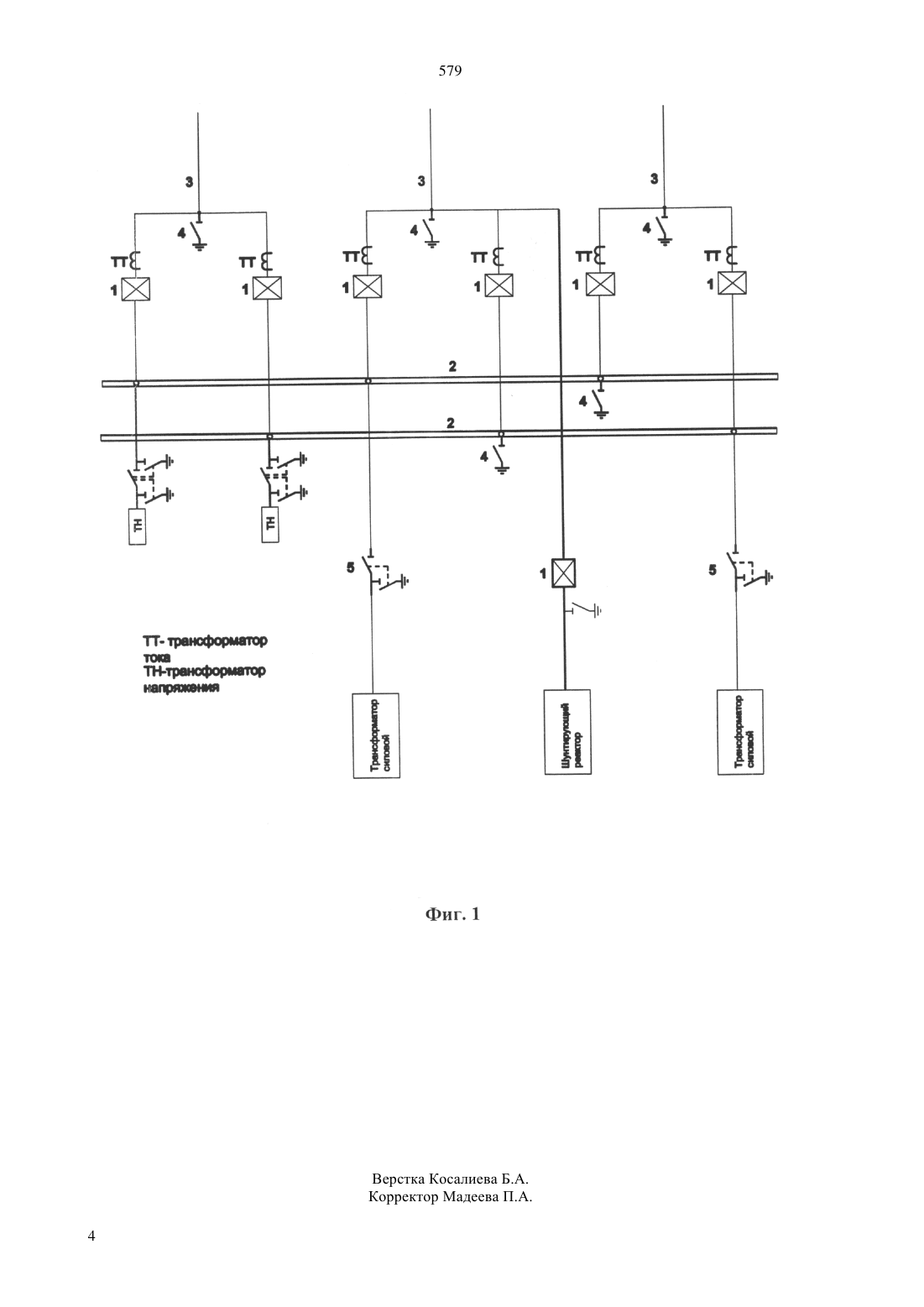

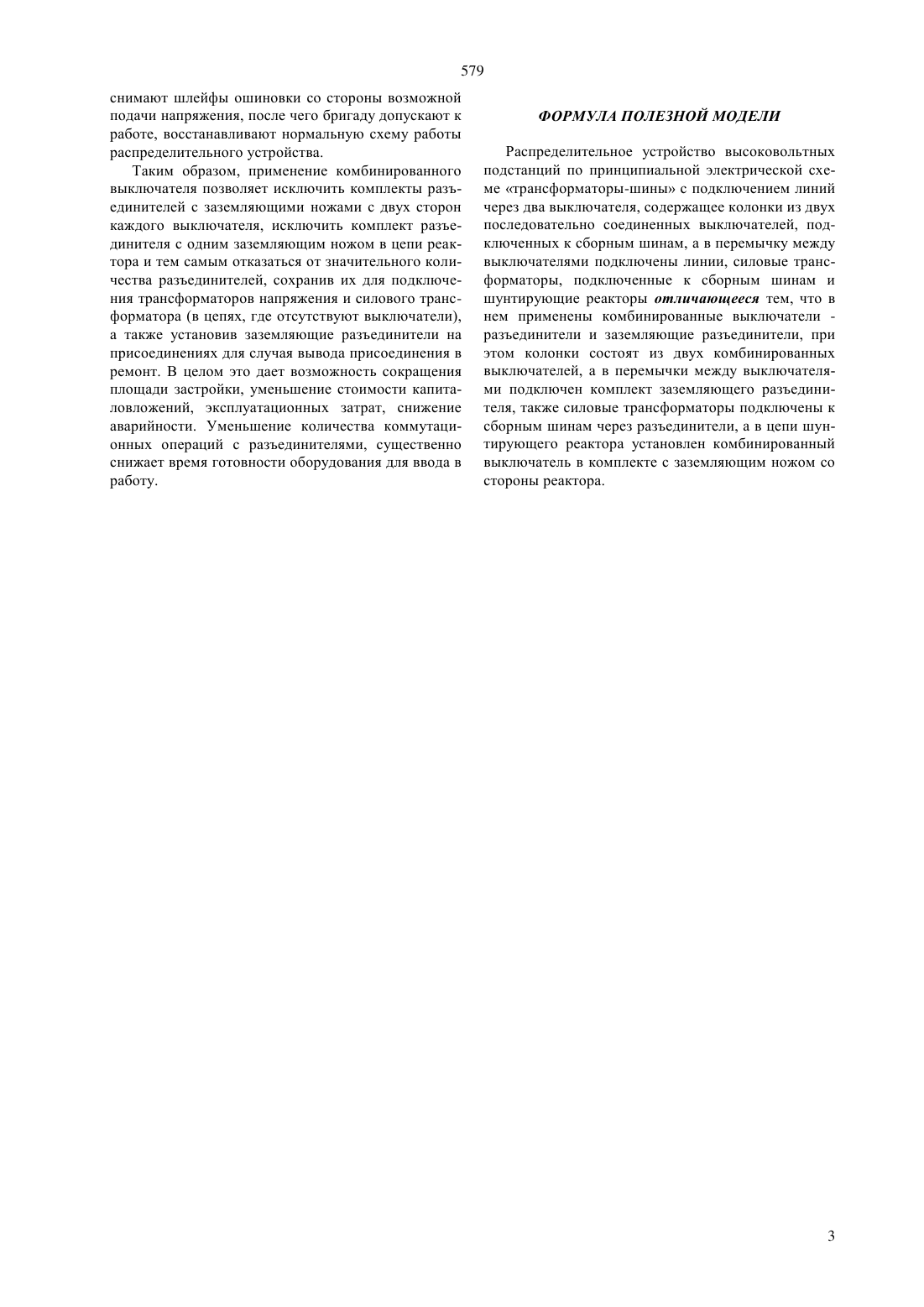

(51) 02 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ рых осуществляется распределение и передача электроэнергии. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме трансформаторы-шины с подключением линий через два выключателя, содержащем колонки из двух последовательно соединенных выключателей, подключенных к сборным шинам, а в перемычки между выключателями подключены линии, силовые трансформаторы, подключенные к сборным шинам и шунтирующие реакторы, согласно изобретению, в нем применяют комбинированные выключателиразъединители и заземляющие разъединители, при этом колонки состоят из двух комбинированных выключателей, а в перемычки между выключателями подключен комплект заземляющего разъединителя, также силовые трансформаторы подключены к сборным шинам через разъединители, а в цепи шунтирующего реактора установлен комбинированный выключатель в комплекте с заземляющим ножом со стороны реактора.(72) Акопьянц Георгий Саркисович Певзнер Лев Залманович Бабин Сергей Павлович Писмарев Валерий Михайлович(73) Акционерное общество Казахстанский научноисследовательский и проектно-изыскательский институт топливно-энергетических систем Энергия(56) Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ. Типовые решения. СО-2007. Открытое акционерное общество Федеральная сетевая компания единой энергетической системы. Москва,2007 г., схема 500-15, с. 91(54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ ПОДСТАНЦИЙ ПО ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ ТРАНСФОРМАТОРЫ-ШИНЫ С ПРИСОЕДИНЕНИЕМ ЛИНИЙ ЧЕРЕЗ ДВА ВЫКЛЮЧАТЕЛЯ(57) Полезная модель относится к области энергетики, в частности к устройствам, посредством кото 579 Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Известно распределительное устройство высоковольтных подстанций, по принципиальной электрической схеме трансформаторы-шины с подключением линий через два выключателя, которое содержит колонки из двух выключателей, соединенных между собой последовательно, трансформаторы тока и напряжения, силовые трансформаторы, иногда шунтирующие реакторы. Колонка с обеих сторон подключена к сборным шинам, а в перемычки между выключателями подключены линии. Каждый выключатель с двух сторон имеет комплект разъединителей с заземляющими ножами. Силовые трансформаторы подключаются к сборным шинам через разъединитель с заземляющим ножом. В цепи шунтирующего реактора установлен выключатель и разъединитель с заземляющим ножом.(Схемы принципиальные электрические распределительных устройств подстанций 35 - 750 кВ. Типовые решения. СО-2007. Открытое акционерное общество Федеральная сетевая компания единой энергетической системы. Москва, 2007 г., схема 500-15, с. 91) К недостатку известного распределительного устройства относится большое количество разъединителей, основной функцией которых является изоляция выключателя при его ремонте. Современные выключатели имеют увеличенный интервал между циклами технического обслуживания (разъединение обычно требуется через каждые 15 лет), поэтому основная функция разъединителя становится редко востребованной. В то же время установка разъединителей требует дополнительной площади, занимаемой оборудованием, увеличивает капиталовложения и стоимость эксплуатационных затрат, повышает аварийность за счет открытых коммутационных контактов разъединителей, подверженных атмосферным воздействиям, требует создания сложных логических схем по предотвращению ошибочных действий персонала при операциях с разъединителями. Задачей полезной модели является создание распределительного устройства высоковольтных подстанции по принципиальной электрической схеме трансформаторы-шины с подключением линий через два выключателя, позволяющего отказаться от значительного количества разъединителей, что даст возможность сокращения площади застройки,уменьшения стоимости капиталовложений и эксплуатационных затрат, а также снижения аварийности. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме трансформаторы-шины с подключением линий через два выключателя, содержащем колонки из двух последова 2 тельно соединенных выключателей, подключенных к сборным шинам, а в перемычки между выключателями подключены линии, силовые трансформаторы, подключенные к сборным шинам и шунтирующие реакторы, согласно изобретению, в нем применяют комбинированные выключатели - разъединители и заземляющие разъединители, при этом колонки состоят из двух комбинированных выключателей, а в перемычки между выключателями подключен комплект заземляющего разъединителя,также силовые трансформаторы подключены к сборным шинам через разъединители, а в цепи шунтирующего реактора установлен комбинированный выключатель в комплекте с заземляющим ножом со стороны реактора. На фиг. 1 показано заявляемое распределительное устройство высоковольтных подстанций по принципиальной электрической схеме трансформаторы-шины с подключением линий через два выключателя. Предлагаемое распределительное устройство высоковольтных подстанций содержит колонки из двух комбинированных выключателей 1, соединенных последовательно, а в перемычки между выключателями подключены линии 3 и подключен комплект заземляющего разъединителя 4. Колонки с каждой стороны подключены к сборным шинам 2. На каждой из сборных шин подключены силовые трансформаторы через разъединители 5 и по одному комплекту заземляющие разъединители 4. В цепи реактора установлен комбинированный выключатель 1 в комплекте с заземляющим ножом со стороны реактора. Полезная модель работает следующим образом. В предлагаемое распределительное устройство высоковольтных подстанций устанавливают комбинированные выключатели, например, (362-420-771 80), совмещающие в себе функции выключателя и разъединителя и имеющие три состояния включено, отключено, заблокировано (выключатель в функции разъединителя). Эти комбинированные выключатели- разъединители устанавливают на каждом присоединении без заземляющих ножей, а в цепи реактора в комплекте с заземляющим ножом со стороны реактора, и на каждой из сборных шин устанавливают комплект заземляющих разъединителей. Для отключения и включения присоединений в нормальных и аварийных режимах используют операции комбинированного выключателя - Включить, Отключить аналогично известному распределительному устройству. Для вывода присоединения в ремонт после выполнения операции Отключить, выполняют операцию Заблокировать, затем включают заземляющий разъединитель со стороны присоединения и бригаду допускают к работе. При необходимости вывода в ремонт комбинированного выключателя его временно обесточивают со всех сторон, откуда может быть подано напряжение, выключатель переводят в положение Заблокировано, 579 снимают шлейфы ошиновки со стороны возможной подачи напряжения, после чего бригаду допускают к работе, восстанавливают нормальную схему работы распределительного устройства. Таким образом, применение комбинированного выключателя позволяет исключить комплекты разъединителей с заземляющими ножами с двух сторон каждого выключателя, исключить комплект разъединителя с одним заземляющим ножом в цепи реактора и тем самым отказаться от значительного количества разъединителей, сохранив их для подключения трансформаторов напряжения и силового трансформатора (в цепях, где отсутствуют выключатели),а также установив заземляющие разъединители на присоединениях для случая вывода присоединения в ремонт. В целом это дает возможность сокращения площади застройки, уменьшение стоимости капиталовложений, эксплуатационных затрат, снижение аварийности. Уменьшение количества коммутационных операций с разъединителями, существенно снижает время готовности оборудования для ввода в работу. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме трансформаторы-шины с подключением линий через два выключателя, содержащее колонки из двух последовательно соединенных выключателей, подключенных к сборным шинам, а в перемычку между выключателями подключены линии, силовые трансформаторы, подключенные к сборным шинам и шунтирующие реакторы отличающееся тем, что в нем применены комбинированные выключатели разъединители и заземляющие разъединители, при этом колонки состоят из двух комбинированных выключателей, а в перемычки между выключателями подключен комплект заземляющего разъединителя, также силовые трансформаторы подключены к сборным шинам через разъединители, а в цепи шунтирующего реактора установлен комбинированный выключатель в комплекте с заземляющим ножом со стороны реактора.
