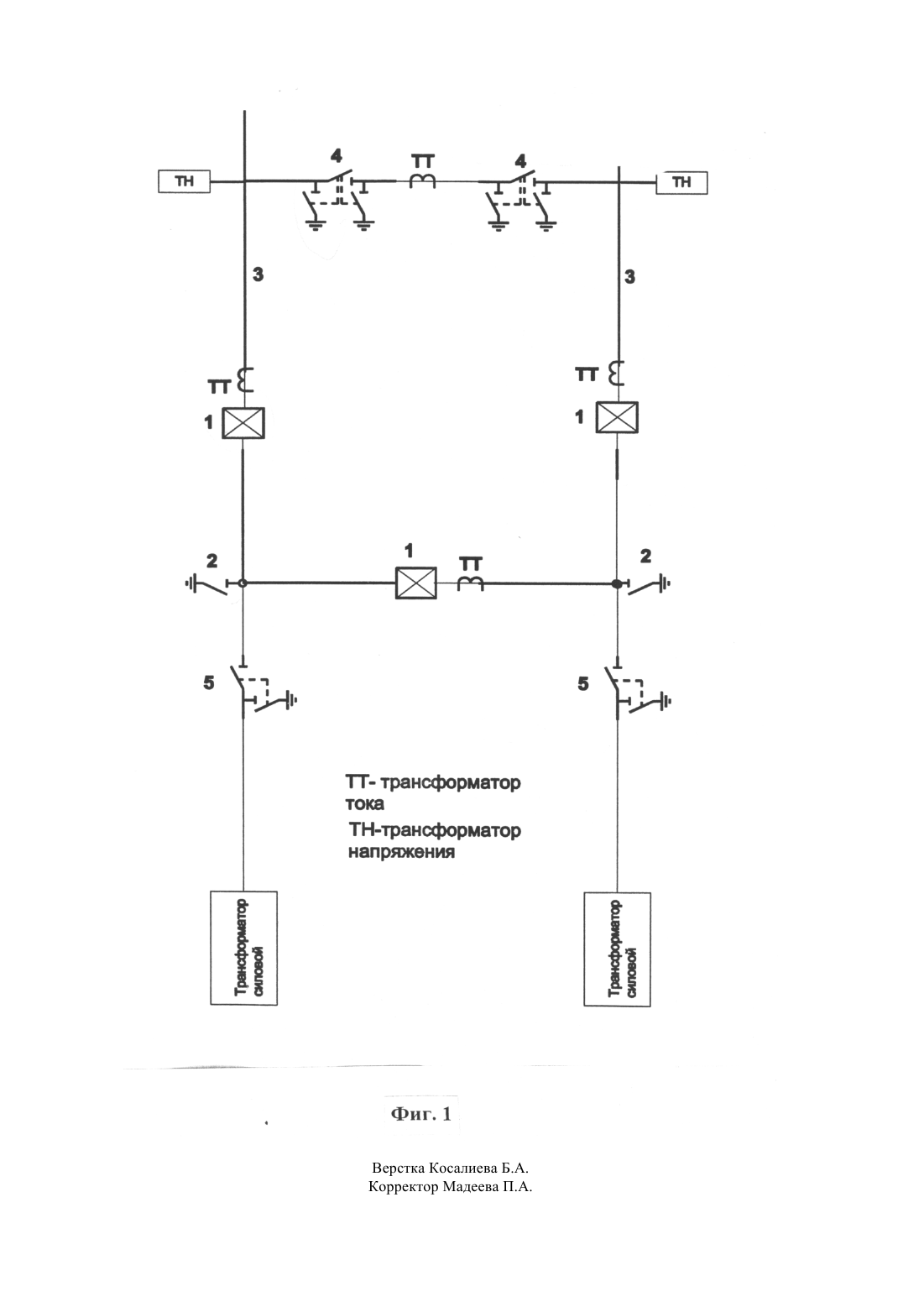

Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий

(51) 02 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий, содержащем высоковольтные выключатели, разъединители, трансформаторы тока и напряжения, силовые трансформаторы, согласно изобретению, в нем применяют комбинированные выключатели -разъединители и заземляющие разъединители, при этом в цепях линий и мостика устанавливают комбинированные выключатели без заземляющего ножа, а в точках соединения трансформатора, линии и мостика устанавливают по одному комплекту заземляющих разъединителей.(72) Акопьянц Георгий Саркисович Певзнер Лев Залманович Бабин Сергей Павлович Писмарев Валерий Михайлович(73) Акционерное общество Казахстанский научноисследовательский и проектно-изыскательский институт топливно-энергетических систем Энергия(56) Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ. Типовые решения. СО-2007. Открытое акционерное общество Федеральная сетевая компания единой энергетической системы. Москва,2007 г., с. 38, 45, 63(54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ ПОДСТАНЦИЙ ПО ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ МОСТИК С ВЫКЛЮЧАТЕЛЯМИ В ЦЕПЯХ ЛИНИЙ И РЕМОНТНОЙ ПЕРЕМЫЧКОЙ СО СТОРОНЫ ЛИНИЙ 580 Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Известно распределительное устройство высоковольтных подстанций, по принципиальной электрической схеме мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий,содержащей комплект выключатель -разъединители,подключаемый по схеме мостик, комплект выключатель - разъединители в цепях линий, трансформаторы тока и напряжения, силовые трансформаторы, подключаемые через разъединители, отходящие линии, ремонтную перемычку из разъединителей со стороны линий.(Схемы принципиальные электрические распределительных устройств подстанций 35 - 750 кВ. Типовые решения. СО-2007.Открытое акционерное общество Федеральная сетевая компания единой энергетической системы. Москва, 2007 г., с. 38,45,63) К недостатку известного распределительного устройства относится большое количество разъединителей, основной функцией которых является изоляция выключателя при его ремонте. Современные выключатели имеют увеличенный интервал между циклами технического обслуживания (разъединение обычно требуется через каждые 15 лет), поэтому основная функция разъединителя становится редко востребованной. В то же время установка разъединителей требует дополнительной площади, занимаемой оборудованием, увеличивает капиталовложения и стоимость эксплуатационных затрат, повышает аварийность за счет открытых коммутационных контактов разъединителей, подверженных атмосферным воздействиям, требует создания сложных логических схем по предотвращению ошибочных действий персонала при операциях с разъединителями. Задачей полезной модели является создание распределительного устройства высоковольтных подстанций по принципиальной электрической схеме мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий, позволяющего отказаться от значительного количества разъединителей,что даст возможность сокращения площади застройки, уменьшения стоимости капиталовложений и эксплуатационных затрат, а также снижения аварийности. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий, содержащем высоковольтные выключатели, разъединители, трансформаторы тока и напряжения, силовые трансформаторы, согласно изобретению, в нем применяют комбинированные выключатели - разъединители и заземляющие разъединители, при этом в цепях линий и 2 мостика устанавливают комбинированные выключатели без заземляющего ножа, а в точках соединения трансформатора, линии и мостика устанавливают по одному комплекту заземляющих разъединителей. На фиг. 1 показано заявляемое распределительное устройство высоковольтных подстанций по принципиальной электрической схеме мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий. Предлагаемое распределительное устройство высоковольтных подстанций по схеме мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий,содержит комбинированный выключатель 1 включаемый по схеме мостик, комбинированные выключатели 1 со стороны линий, ремонтную перемычку из разъединителей 4 со стороны линий, заземляющие разъединители 2 для заземления присоединения 3 при производстве ремонтных работ, разъединители 5 для подключения силовых трансформаторов. Полезная модель работает следующим образом. В предлагаемое распределительное устройство высоковольтных подстанций устанавливают комбинированные выключатели, например, (145-771 80), совмещающие в себе функции выключателя и разъединителя и имеющие три состояния включено, отключено, заблокировано (выключатель в функции разъединителя). Эти комбинированные выключатели разъединители устанавливают в цепях линии и мостика без заземляющего ножа. В точках соединения трансформатора, линии и мостика устанавливают по одному комплекту заземляющих разъединителей. Для отключения и включения присоединений в нормальных и аварийных режимах используют операции комбинированного выключателя - Включить, Отключить аналогично известному распределительному устройству. Для вывода присоединения в ремонт после выполнения операции Отключить, выполняют операцию Заблокировать, затем включают заземляющий разъединитель со стороны присоединения и бригаду допускают к работе. При необходимости вывода в ремонт комбинированного выключателя его временно обесточивают со всех сторон, откуда может быть подано напряжение, выключатель переводят в положение Заблокировано,снимают шлейфы ошиновки со стороны возможной подачи напряжения, после чего бригаду допускают к работе, восстанавливают нормальную схему работы распределительного устройства. При необходимости вывода силовых трансформаторов в ремонт, после снятия напряжения их отключают разъединителями 5. Таким образом, применение комбинированного выключателя позволяет исключить комплекты разъединителей с заземляющими ножами с двух сторон каждого выключателя линии и выключателя мостика, и тем самым отказаться от значительного количества разъединителей, сохранив их для подключения силовых трансформаторов. В целом это дает 580 возможность сокращения площади застройки,уменьшение стоимости капиталовложений, эксплуатационных затрат, снижение аварийности. Уменьшение количества коммутационных операций с разъединителями, существенно снижает время готовности ввода оборудования в работу. Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий, содержащее высоковольтные выключатели, разъединители,трансформаторы тока и напряжения, силовые трансформаторы, отличающееся тем, что в нем применены комбинированные выключатели - разъединители и заземляющие разъединители, при этом в цепях линий и мостика установлен комбинированный выключатель без заземляющего ножа, а в точках соединения трансформатора, линии и мостика установлены по одному комплекту заземляющих разъединителей.
