Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме треугольник

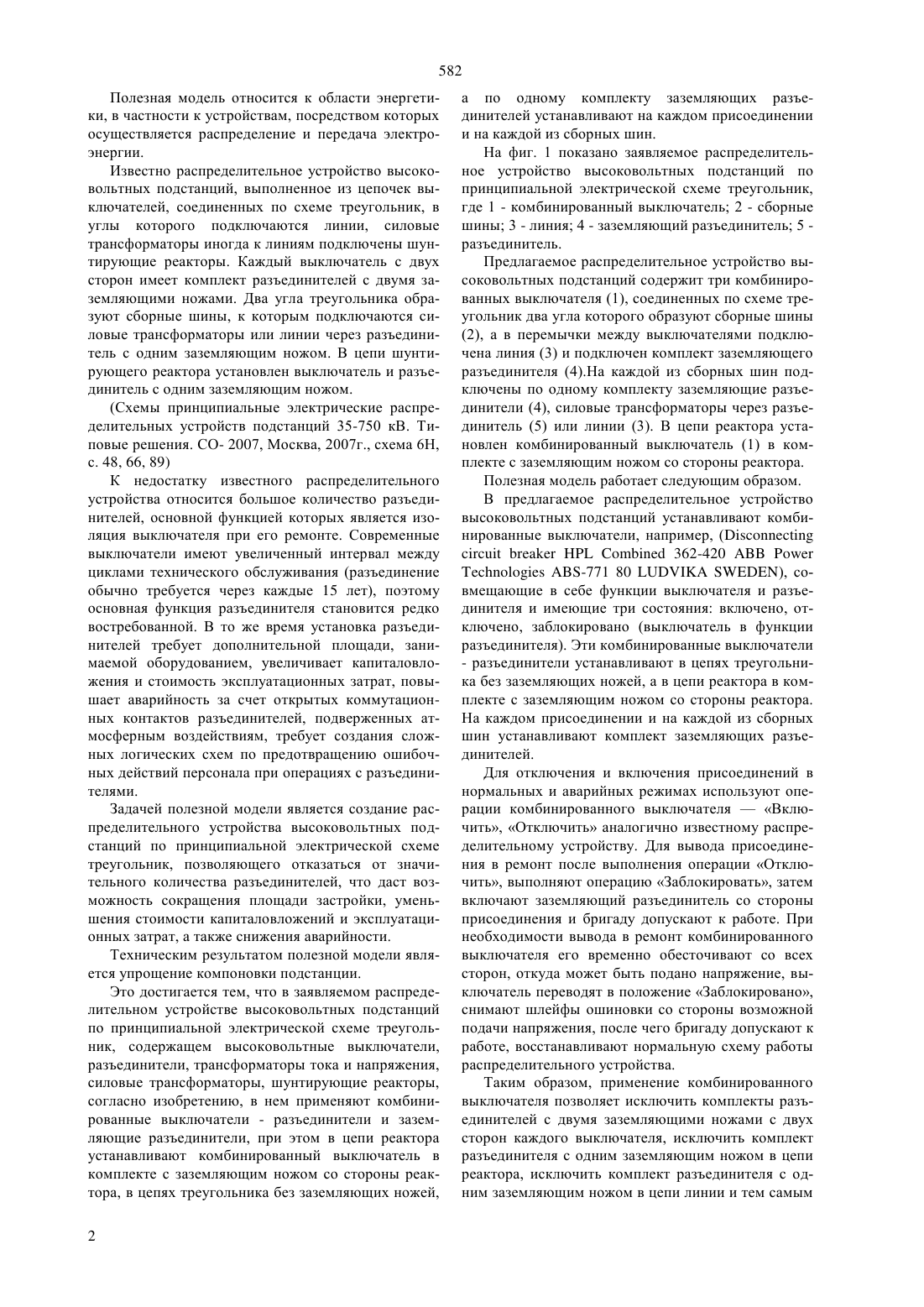

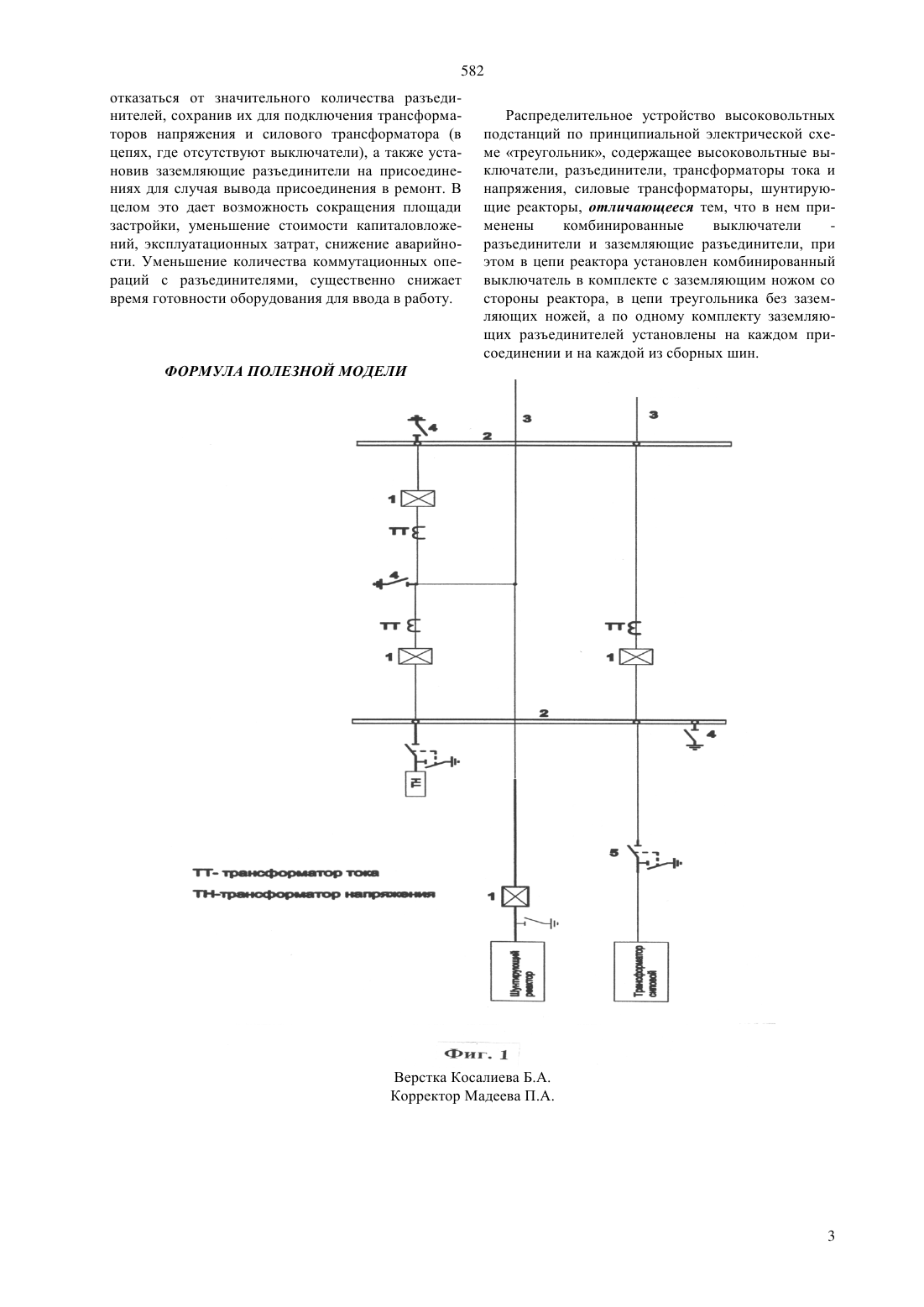

(51) 02 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Акопьянц Георгий Саркисович Певзнер Лев Залманович Бабин Сергей Павлович Писмарев Валерий Михайлович(73) Акционерное общество Казахстанский научноисследовательский и проектно-изыскательский институт топливно-энергетических систем Энергия(56) Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ. Типовые решения. СО-2007. Открытое акционерное общество Федеральная сетевая компания единой энергетической системы. Москва,2007 г., схема 6 Н,. 48, 66, 89.(54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ ПОДСТАНЦИЙ ПО ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ ТРЕУГОЛЬНИК(57) Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме треугольник, содержащем высоковольтные выключатели,разъединители, трансформаторы тока и напряжения,силовые трансформаторы, шунтирующие реакторы,согласно изобретению, в нем применяют комбинированные выключатели, разъединители и заземляющие разъединители, при этом в цепи реактора устанавливают комбинированный выключатель в комплекте с заземляющим ножом со стороны реактора,в цепях треугольника без заземляющих ножей, а по одному комплекту заземляющих разъединителей устанавливают на каждом присоединении и на каждой из сборных шин. 582 Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Известно распределительное устройство высоковольтных подстанций, выполненное из цепочек выключателей, соединенных по схеме треугольник, в углы которого подключаются линии, силовые трансформаторы иногда к линиям подключены шунтирующие реакторы. Каждый выключатель с двух сторон имеет комплект разъединителей с двумя заземляющими ножами. Два угла треугольника образуют сборные шины, к которым подключаются силовые трансформаторы или линии через разъединитель с одним заземляющим ножом. В цепи шунтирующего реактора установлен выключатель и разъединитель с одним заземляющим ножом.(Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ. Типовые решения. СО- 2007, Москва, 2007 г., схема 6 Н,с. 48, 66, 89) К недостатку известного распределительного устройства относится большое количество разъединителей, основной функцией которых является изоляция выключателя при его ремонте. Современные выключатели имеют увеличенный интервал между циклами технического обслуживания (разъединение обычно требуется через каждые 15 лет), поэтому основная функция разъединителя становится редко востребованной. В то же время установка разъединителей требует дополнительной площади, занимаемой оборудованием, увеличивает капиталовложения и стоимость эксплуатационных затрат, повышает аварийность за счет открытых коммутационных контактов разъединителей, подверженных атмосферным воздействиям, требует создания сложных логических схем по предотвращению ошибочных действий персонала при операциях с разъединителями. Задачей полезной модели является создание распределительного устройства высоковольтных подстанций по принципиальной электрической схеме треугольник, позволяющего отказаться от значительного количества разъединителей, что даст возможность сокращения площади застройки, уменьшения стоимости капиталовложений и эксплуатационных затрат, а также снижения аварийности. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме треугольник, содержащем высоковольтные выключатели,разъединители, трансформаторы тока и напряжения,силовые трансформаторы, шунтирующие реакторы,согласно изобретению, в нем применяют комбинированные выключатели - разъединители и заземляющие разъединители, при этом в цепи реактора устанавливают комбинированный выключатель в комплекте с заземляющим ножом со стороны реактора, в цепях треугольника без заземляющих ножей,2 а по одному комплекту заземляющих разъединителей устанавливают на каждом присоединении и на каждой из сборных шин. На фиг. 1 показано заявляемое распределительное устройство высоковольтных подстанций по принципиальной электрической схеме треугольник,где 1 - комбинированный выключатель 2 - сборные шины 3 - линия 4 - заземляющий разъединитель 5 разъединитель. Предлагаемое распределительное устройство высоковольтных подстанций содержит три комбинированных выключателя (1), соединенных по схеме треугольник два угла которого образуют сборные шины(2), а в перемычки между выключателями подключена линия (3) и подключен комплект заземляющего разъединителя (4).На каждой из сборных шин подключены по одному комплекту заземляющие разъединители (4), силовые трансформаторы через разъединитель (5) или линии (3). В цепи реактора установлен комбинированный выключатель (1) в комплекте с заземляющим ножом со стороны реактора. Полезная модель работает следующим образом. В предлагаемое распределительное устройство высоковольтных подстанций устанавливают комбинированные выключатели, например, (362-420-771 80), совмещающие в себе функции выключателя и разъединителя и имеющие три состояния включено, отключено, заблокировано (выключатель в функции разъединителя). Эти комбинированные выключатели- разъединители устанавливают в цепях треугольника без заземляющих ножей, а в цепи реактора в комплекте с заземляющим ножом со стороны реактора. На каждом присоединении и на каждой из сборных шин устанавливают комплект заземляющих разъединителей. Для отключения и включения присоединений в нормальных и аварийных режимах используют операции комбинированного выключателяВключить, Отключить аналогично известному распределительному устройству. Для вывода присоединения в ремонт после выполнения операции Отключить, выполняют операцию Заблокировать, затем включают заземляющий разъединитель со стороны присоединения и бригаду допускают к работе. При необходимости вывода в ремонт комбинированного выключателя его временно обесточивают со всех сторон, откуда может быть подано напряжение, выключатель переводят в положение Заблокировано,снимают шлейфы ошиновки со стороны возможной подачи напряжения, после чего бригаду допускают к работе, восстанавливают нормальную схему работы распределительного устройства. Таким образом, применение комбинированного выключателя позволяет исключить комплекты разъединителей с двумя заземляющими ножами с двух сторон каждого выключателя, исключить комплект разъединителя с одним заземляющим ножом в цепи реактора, исключить комплект разъединителя с одним заземляющим ножом в цепи линии и тем самым 582 отказаться от значительного количества разъединителей, сохранив их для подключения трансформаторов напряжения и силового трансформатора (в цепях, где отсутствуют выключатели), а также установив заземляющие разъединители на присоединениях для случая вывода присоединения в ремонт. В целом это дает возможность сокращения площади застройки, уменьшение стоимости капиталовложений, эксплуатационных затрат, снижение аварийности. Уменьшение количества коммутационных операций с разъединителями, существенно снижает время готовности оборудования для ввода в работу. Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме треугольник, содержащее высоковольтные выключатели, разъединители, трансформаторы тока и напряжения, силовые трансформаторы, шунтирующие реакторы, отличающееся тем, что в нем применены комбинированные выключатели разъединители и заземляющие разъединители, при этом в цепи реактора установлен комбинированный выключатель в комплекте с заземляющим ножом со стороны реактора, в цепи треугольника без заземляющих ножей, а по одному комплекту заземляющих разъединителей установлены на каждом присоединении и на каждой из сборных шин.
