Устройство для сушки белья

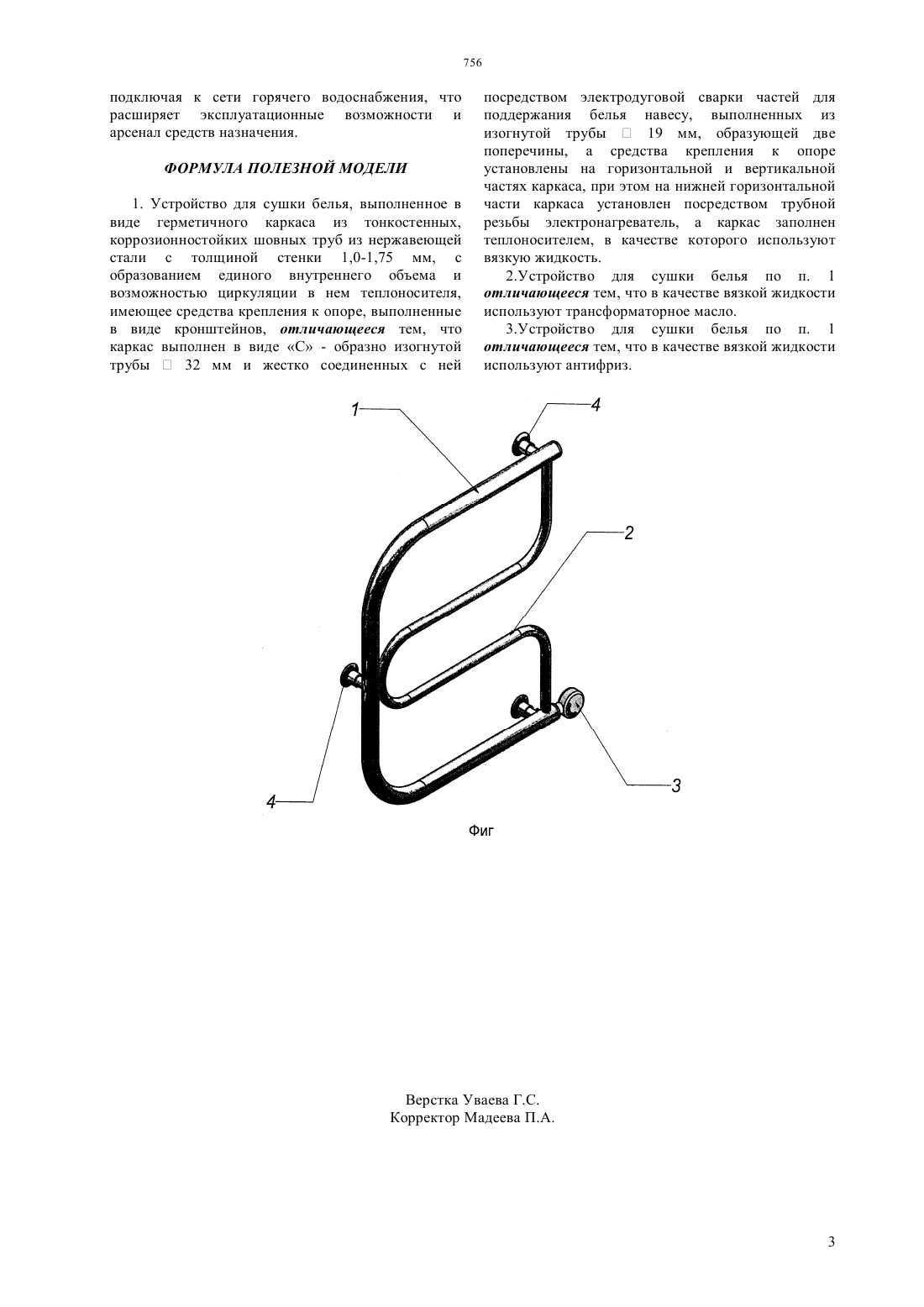

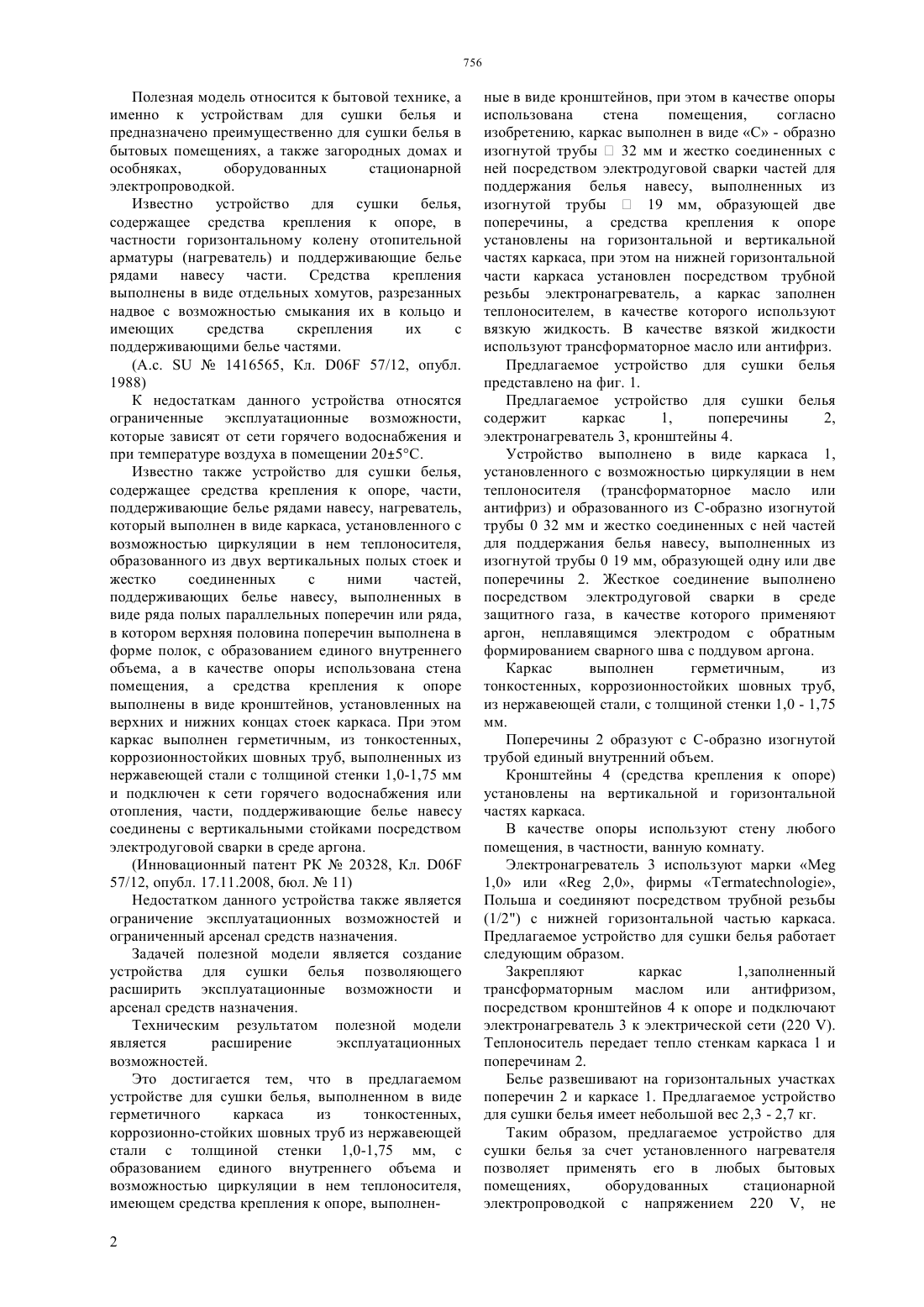

(51) 06 57/12 (2010.01) 06 58/16 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ коррозионностойких шовных труб из нержавеющей стали с толщиной стенки 1,0-1,75 мм, с образованием единого внутреннего объема и возможностью циркуляции в нем теплоносителя,имеющем средства крепления к опоре, выполненные в виде кронштейнов, при зтом в качестве опоры использована стена помещения,согласно изобретению, каркас выполнен в виде С -образно изогнутой трубы 32 мм и жестко соединенных с ней посредством электродуговой сварки частей для поддержания белья навесу, выполненных из изогнутой трубы 19 мм, образующей две поперечины, а средства крепления к опоре установлены на горизонтальной и вертикальной частях каркаса, при этом на нижней горизонтальной части каркаса установлен посредством трубной резьбы электронагреватель, а каркас заполнен теплоносителем, в качестве которого используют вязкую жидкость. В качестве вязкой жидкости используют трансформаторное масло или антифриз.(72) Науменко Борис Иванович Богданович Александр Михайлович Рудик Евгений Андреевич Власов Юрий Владимирович(73) Товарищество с ограниченной ответственностью ИНОКС ЛТД(56) Инновационный патент РК 20328, 06 57/12, 17.11.2008(54) УСТРОЙСТВО ДЛЯ СУШКИ БЕЛЬЯ(57) Полезная модель относится к бытовой технике,а именно к устройствам для сушки белья и предназначено преимущественно для сушки белья в бытовых помещениях, а также загородных домах и особняках,оборудованных стационарной электропроводкой. Техническим результатом полезной модели является расширение эксплуатационных возможностей. Это достигается тем, что в предлагаемом устройстве для сушки белья, выполненном в виде герметичного каркаса из тонкостенных, 756 Полезная модель относится к бытовой технике, а именно к устройствам для сушки белья и предназначено преимущественно для сушки белья в бытовых помещениях, а также загородных домах и особняках,оборудованных стационарной электропроводкой. Известно устройство для сушки белья,содержащее средства крепления к опоре, в частности горизонтальному колену отопительной арматуры (нагреватель) и поддерживающие белье рядами навесу части. Средства крепления выполнены в виде отдельных хомутов, разрезанных надвое с возможностью смыкания их в кольцо и имеющих средства скрепления их с поддерживающими белье частями.(А.с.1416565, Кл. 06 57/12, опубл. 1988) К недостаткам данного устройства относятся ограниченные эксплуатационные возможности,которые зависят от сети горячего водоснабжения и при температуре воздуха в помещении 205 С. Известно также устройство для сушки белья,содержащее средства крепления к опоре, части,поддерживающие белье рядами навесу, нагреватель,который выполнен в виде каркаса, установленного с возможностью циркуляции в нем теплоносителя,образованного из двух вертикальных полых стоек и жестко соединенных с ними частей,поддерживающих белье навесу, выполненных в виде ряда полых параллельных поперечин или ряда,в котором верхняя половина поперечин выполнена в форме полок, с образованием единого внутреннего объема, а в качестве опоры использована стена помещения, а средства крепления к опоре выполнены в виде кронштейнов, установленных на верхних и нижних концах стоек каркаса. При этом каркас выполнен герметичным, из тонкостенных,коррозионностойких шовных труб, выполненных из нержавеющей стали с толщиной стенки 1,0-1,75 мм и подключен к сети горячего водоснабжения или отопления, части, поддерживающие белье навесу соединены с вертикальными стойками посредством электродуговой сварки в среде аргона.(Инновационный патент РК 20328, Кл. 06 57/12, опубл. 17.11.2008, бюл.11) Недостатком данного устройства также является ограничение эксплуатационных возможностей и ограниченный арсенал средств назначения. Задачей полезной модели является создание устройства для сушки белья позволяющего расширить эксплуатационные возможности и арсенал средств назначения. Техническим результатом полезной модели является расширение эксплуатационных возможностей. Это достигается тем, что в предлагаемом устройстве для сушки белья, выполненном в виде герметичного каркаса из тонкостенных,коррозионно-стойких шовных труб из нержавеющей стали с толщиной стенки 1,0-1,75 мм, с образованием единого внутреннего объема и возможностью циркуляции в нем теплоносителя,имеющем средства крепления к опоре, выполнен 2 ные в виде кронштейнов, при этом в качестве опоры использована стена помещения,согласно изобретению, каркас выполнен в виде С - образно изогнутой трубы 32 мм и жестко соединенных с ней посредством электродуговой сварки частей для поддержания белья навесу, выполненных из изогнутой трубы 19 мм, образующей две поперечины, а средства крепления к опоре установлены на горизонтальной и вертикальной частях каркаса, при этом на нижней горизонтальной части каркаса установлен посредством трубной резьбы электронагреватель, а каркас заполнен теплоносителем, в качестве которого используют вязкую жидкость. В качестве вязкой жидкости используют трансформаторное масло или антифриз. Предлагаемое устройство для сушки белья представлено на фиг. 1. Предлагаемое устройство для сушки белья содержит каркас 1,поперечины 2,электронагреватель 3, кронштейны 4. Устройство выполнено в виде каркаса 1,установленного с возможностью циркуляции в нем теплоносителя (трансформаторное масло или антифриз) и образованного из С-образно изогнутой трубы 0 32 мм и жестко соединенных с ней частей для поддержания белья навесу, выполненных из изогнутой трубы 0 19 мм, образующей одну или две поперечины 2. Жесткое соединение выполнено посредством электродуговой сварки в среде защитного газа, в качестве которого применяют аргон, неплавящимся электродом с обратным формированием сварного шва с поддувом аргона. Каркас выполнен герметичным,из тонкостенных, коррозионностойких шовных труб,из нержавеющей стали, с толщиной стенки 1,0 - 1,75 мм. Поперечины 2 образуют с С-образно изогнутой трубой единый внутренний объем. Кронштейны 4 (средства крепления к опоре) установлены на вертикальной и горизонтальной частях каркаса. В качестве опоры используют стену любого помещения, в частности, ванную комнату. Электронагреватель 3 используют марки 1,0 или 2,0, фирмы ,Польша и соединяют посредством трубной резьбы(1/2) с нижней горизонтальной частью каркаса. Предлагаемое устройство для сушки белья работает следующим образом. Закрепляют каркас 1,заполненный трансформаторным маслом или антифризом,посредством кронштейнов 4 к опоре и подключают электронагреватель 3 к электрической сети (220 ). Теплоноситель передает тепло стенкам каркаса 1 и поперечинам 2. Белье развешивают на горизонтальных участках поперечин 2 и каркасе 1. Предлагаемое устройство для сушки белья имеет небольшой вес 2,3 - 2,7 кг. Таким образом, предлагаемое устройство для сушки белья за счет установленного нагревателя позволяет применять его в любых бытовых помещениях,оборудованных стационарной электропроводкой с напряжением 220 , не подключая к сети горячего водоснабжения, что расширяет эксплуатационные возможности и арсенал средств назначения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для сушки белья, выполненное в виде герметичного каркаса из тонкостенных,коррозионностойких шовных труб из нержавеющей стали с толщиной стенки 1,0-1,75 мм, с образованием единого внутреннего объема и возможностью циркуляции в нем теплоносителя,имеющее средства крепления к опоре, выполненные в виде кронштейнов, отличающееся тем, что каркас выполнен в виде С - образно изогнутой трубы 32 мм и жестко соединенных с ней посредством электродуговой сварки частей для поддержания белья навесу, выполненных из изогнутой трубы 19 мм, образующей две поперечины, а средства крепления к опоре установлены на горизонтальной и вертикальной частях каркаса, при этом на нижней горизонтальной части каркаса установлен посредством трубной резьбы электронагреватель, а каркас заполнен теплоносителем, в качестве которого используют вязкую жидкость. 2.Устройство для сушки белья по п. 1 отличающееся тем, что в качестве вязкой жидкости используют трансформаторное масло. 3.Устройство для сушки белья по п. 1 отличающееся тем, что в качестве вязкой жидкости используют антифриз.
