Устройство для сушки белья

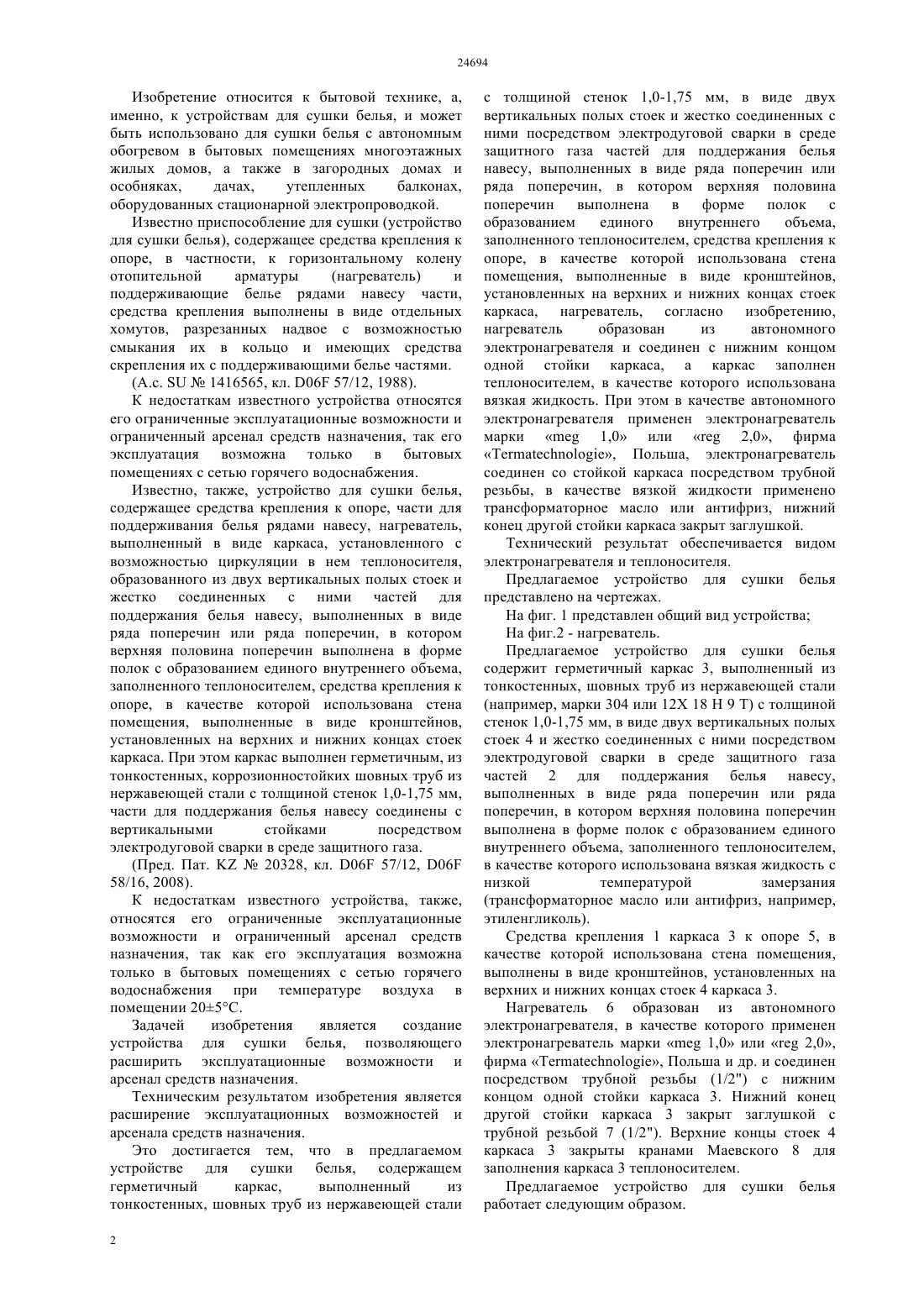

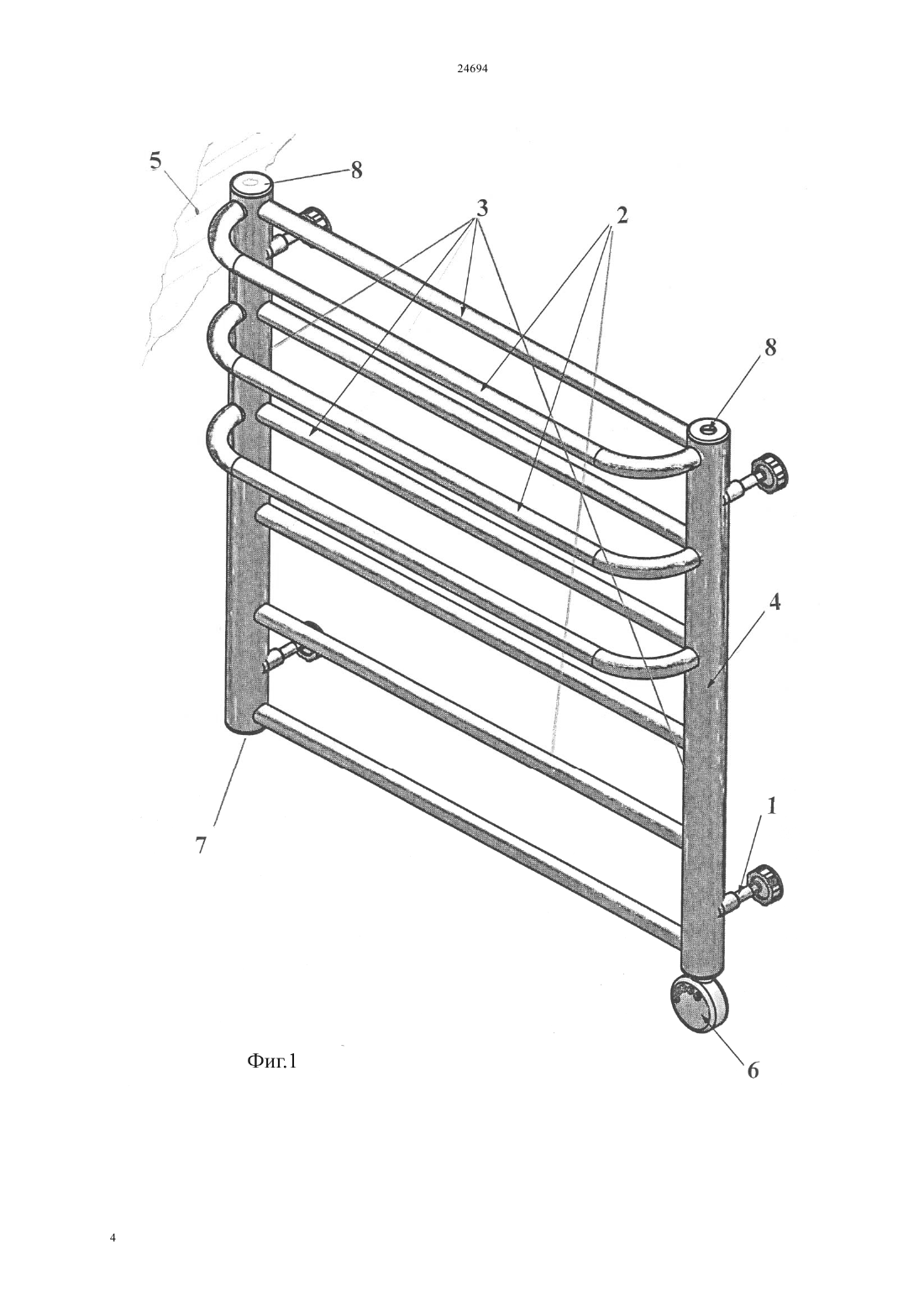

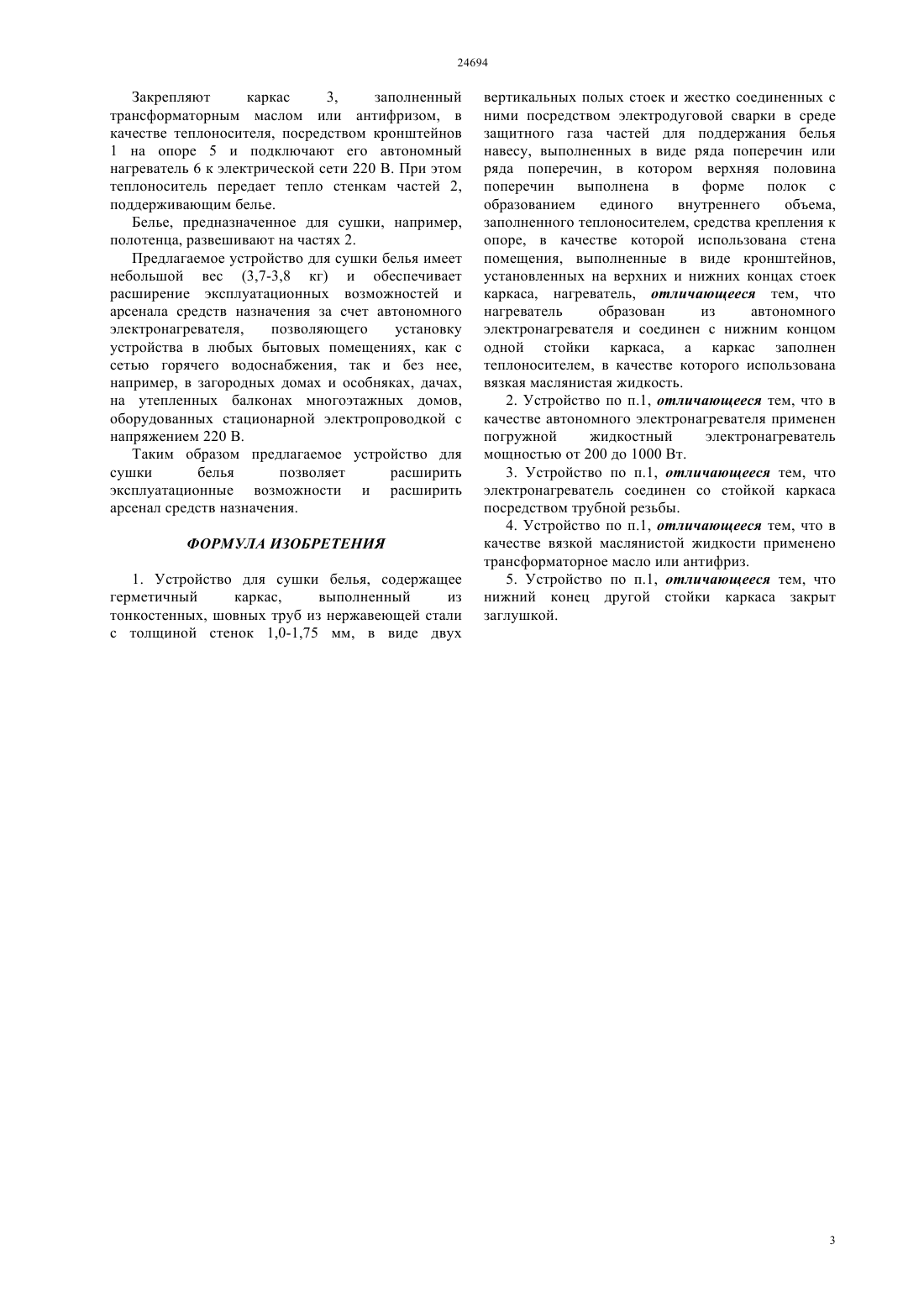

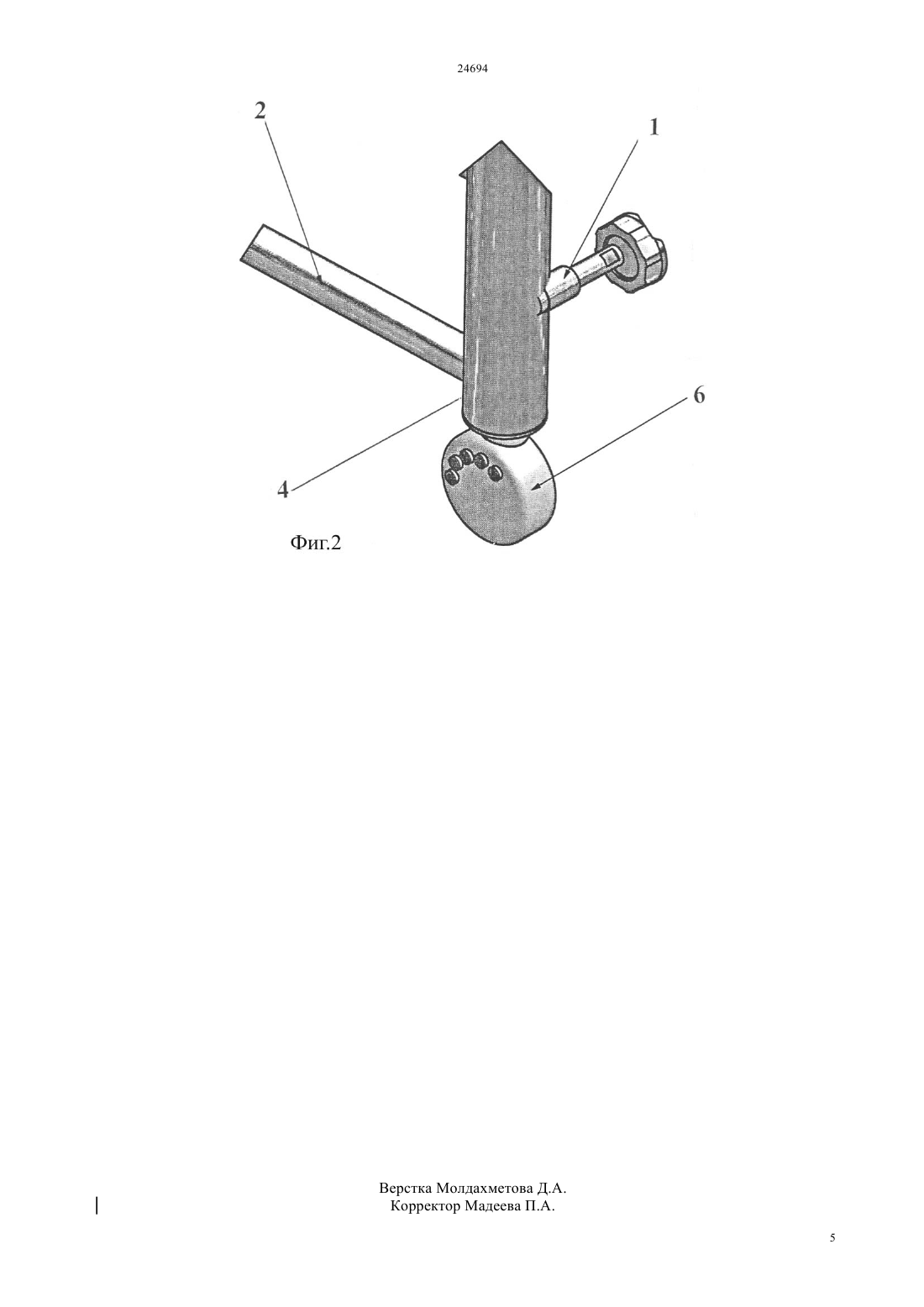

(51) 06 57/12 (2010.01) 06 58/16 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вертикальных полых стоек и жестко соединенных с ними посредством электродуговой сварки в среде защитного газа частей для поддержания белья навесу, выполненных в виде ряда поперечин или ряда поперечин, в котором верхняя половина поперечин выполнена в форме полок с образованием единого внутреннего объема,заполненного теплоносителем, средства крепления к опоре, в качестве которой использована стена помещения, выполненные в виде кронштейнов,установленных на верхних и нижних концах стоек каркаса, нагреватель, согласно изобретению,нагреватель образован из автономного электронагревателя и соединен с нижним концом одной стойки каркаса, а каркас заполнен теплоносителем, в качестве которого использована вязкая жидкость. При этом в качестве автономного электронагревателя применен электронагреватель марки 1,0 или 2,0, фирма, Польша, электронагреватель соединен со стойкой каркаса посредством трубной резьбы, в качестве вязкой жидкости применено трансформаторное масло или антифриз, нижний конец другой стойки каркаса закрыт заглушкой.(72) Науменко Борис Иванович Богданович Александр Михайлович Рудик Евгений Андреевич Власов Юрий Владимирович(73) Товарищество с ограниченной ответственностью ИНОКС ЛТД(54) УСТРОЙСТВО ДЛЯ СУШКИ БЕЛЬЯ(57) Изобретение относится к бытовой технике, а,именно, к устройствам для сушки белья, и может быть использовано для сушки белья с автономным обогревом в бытовых помещениях многоэтажных жилых домов, а также в загородных домах и особняках, дачах, утепленных балконах Техническим результатом изобретения является расширение эксплуатационных возможностей и арсенала средств назначения. Это достигается тем, что в предлагаемом устройстве для сушки белья, содержащем герметичный каркас,выполненный из тонкостенных, шовных труб из нержавеющей стали с толщиной стенок 1,0-1,75 мм, в виде двух Изобретение относится к бытовой технике, а,именно, к устройствам для сушки белья, и может быть использовано для сушки белья с автономным обогревом в бытовых помещениях многоэтажных жилых домов, а также в загородных домах и особняках,дачах,утепленных балконах,оборудованных стационарной электропроводкой. Известно приспособление для сушки (устройство для сушки белья), содержащее средства крепления к опоре, в частности, к горизонтальному колену отопительной арматуры(нагреватель) и поддерживающие белье рядами навесу части,средства крепления выполнены в виде отдельных хомутов, разрезанных надвое с возможностью смыкания их в кольцо и имеющих средства скрепления их с поддерживающими белье частями.(А.с.1416565, кл. 06 57/12, 1988). К недостаткам известного устройства относятся его ограниченные эксплуатационные возможности и ограниченный арсенал средств назначения, так его эксплуатация возможна только в бытовых помещениях с сетью горячего водоснабжения. Известно, также, устройство для сушки белья,содержащее средства крепления к опоре, части для поддерживания белья рядами навесу, нагреватель,выполненный в виде каркаса, установленного с возможностью циркуляции в нем теплоносителя,образованного из двух вертикальных полых стоек и жестко соединенных с ними частей для поддержания белья навесу, выполненных в виде ряда поперечин или ряда поперечин, в котором верхняя половина поперечин выполнена в форме полок с образованием единого внутреннего объема,заполненного теплоносителем, средства крепления к опоре, в качестве которой использована стена помещения, выполненные в виде кронштейнов,установленных на верхних и нижних концах стоек каркаса. При этом каркас выполнен герметичным, из тонкостенных, коррозионностойких шовных труб из нержавеющей стали с толщиной стенок 1,0-1,75 мм,части для поддержания белья навесу соединены с вертикальными стойками посредством электродуговой сварки в среде защитного газа.(Пред. Пат.20328, кл. 06 57/12, 06 58/16, 2008). К недостаткам известного устройства, также,относятся его ограниченные эксплуатационные возможности и ограниченный арсенал средств назначения, так как его эксплуатация возможна только в бытовых помещениях с сетью горячего водоснабжения при температуре воздуха в помещении 205 С. Задачей изобретения является создание устройства для сушки белья, позволяющего расширить эксплуатационные возможности и арсенал средств назначения. Техническим результатом изобретения является расширение эксплуатационных возможностей и арсенала средств назначения. Это достигается тем, что в предлагаемом устройстве для сушки белья, содержащем герметичный каркас,выполненный из тонкостенных, шовных труб из нержавеющей стали 2 с толщиной стенок 1,0-1,75 мм, в виде двух вертикальных полых стоек и жестко соединенных с ними посредством электродуговой сварки в среде защитного газа частей для поддержания белья навесу, выполненных в виде ряда поперечин или ряда поперечин, в котором верхняя половина поперечин выполнена в форме полок с образованием единого внутреннего объема,заполненного теплоносителем, средства крепления к опоре, в качестве которой использована стена помещения, выполненные в виде кронштейнов,установленных на верхних и нижних концах стоек каркаса, нагреватель, согласно изобретению,нагреватель образован из автономного электронагревателя и соединен с нижним концом одной стойки каркаса, а каркас заполнен теплоносителем, в качестве которого использована вязкая жидкость. При этом в качестве автономного электронагревателя применен электронагреватель марки 1,0 или 2,0, фирма, Польша, электронагреватель соединен со стойкой каркаса посредством трубной резьбы, в качестве вязкой жидкости применено трансформаторное масло или антифриз, нижний конец другой стойки каркаса закрыт заглушкой. Технический результат обеспечивается видом электронагревателя и теплоносителя. Предлагаемое устройство для сушки белья представлено на чертежах. На фиг. 1 представлен общий вид устройства На фиг.2 - нагреватель. Предлагаемое устройство для сушки белья содержит герметичный каркас 3, выполненный из тонкостенных, шовных труб из нержавеющей стали(например, марки 304 или 12 Х 18 Н 9 Т) с толщиной стенок 1,0-1,75 мм, в виде двух вертикальных полых стоек 4 и жестко соединенных с ними посредством электродуговой сварки в среде защитного газа частей 2 для поддержания белья навесу,выполненных в виде ряда поперечин или ряда поперечин, в котором верхняя половина поперечин выполнена в форме полок с образованием единого внутреннего объема, заполненного теплоносителем,в качестве которого использована вязкая жидкость с низкой температурой замерзания(трансформаторное масло или антифриз, например,этиленгликоль). Средства крепления 1 каркаса 3 к опоре 5, в качестве которой использована стена помещения,выполнены в виде кронштейнов, установленных на верхних и нижних концах стоек 4 каркаса 3. Нагреватель 6 образован из автономного электронагревателя, в качестве которого применен электронагреватель марки 1,0 или 2,0,фирма , Польша и др. и соединен посредством трубной резьбы (1/2) с нижним концом одной стойки каркаса 3. Нижний конец другой стойки каркаса 3 закрыт заглушкой с трубной резьбой 7 (1/2). Верхние концы стоек 4 каркаса 3 закрыты кранами Маевского 8 для заполнения каркаса 3 теплоносителем. Предлагаемое устройство для сушки белья работает следующим образом. Закрепляют каркас 3,заполненный трансформаторным маслом или антифризом, в качестве теплоносителя, посредством кронштейнов 1 на опоре 5 и подключают его автономный нагреватель 6 к электрической сети 220 В. При этом теплоноситель передает тепло стенкам частей 2,поддерживающим белье. Белье, предназначенное для сушки, например,полотенца, развешивают на частях 2. Предлагаемое устройство для сушки белья имеет небольшой вес (3,7-3,8 кг) и обеспечивает расширение эксплуатационных возможностей и арсенала средств назначения за счет автономного электронагревателя,позволяющего установку устройства в любых бытовых помещениях, как с сетью горячего водоснабжения, так и без нее,например, в загородных домах и особняках, дачах,на утепленных балконах многоэтажных домов,оборудованных стационарной электропроводкой с напряжением 220 В. Таким образом предлагаемое устройство для сушки белья позволяет расширить эксплуатационные возможности и расширить арсенал средств назначения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для сушки белья, содержащее герметичный каркас,выполненный из тонкостенных, шовных труб из нержавеющей стали с толщиной стенок 1,0-1,75 мм, в виде двух вертикальных полых стоек и жестко соединенных с ними посредством электродуговой сварки в среде защитного газа частей для поддержания белья навесу, выполненных в виде ряда поперечин или ряда поперечин, в котором верхняя половина поперечин выполнена в форме полок с образованием единого внутреннего объема,заполненного теплоносителем, средства крепления к опоре, в качестве которой использована стена помещения, выполненные в виде кронштейнов,установленных на верхних и нижних концах стоек каркаса, нагреватель, отличающееся тем, что нагреватель образован из автономного электронагревателя и соединен с нижним концом одной стойки каркаса, а каркас заполнен теплоносителем, в качестве которого использована вязкая маслянистая жидкость. 2. Устройство по п.1, отличающееся тем, что в качестве автономного электронагревателя применен погружной жидкостный электронагреватель мощностью от 200 до 1000 Вт. 3. Устройство по п.1, отличающееся тем, что электронагреватель соединен со стойкой каркаса посредством трубной резьбы. 4. Устройство по п.1, отличающееся тем, что в качестве вязкой маслянистой жидкости применено трансформаторное масло или антифриз. 5. Устройство по п.1, отличающееся тем, что нижний конец другой стойки каркаса закрыт заглушкой.
