Устройство для сушки белья

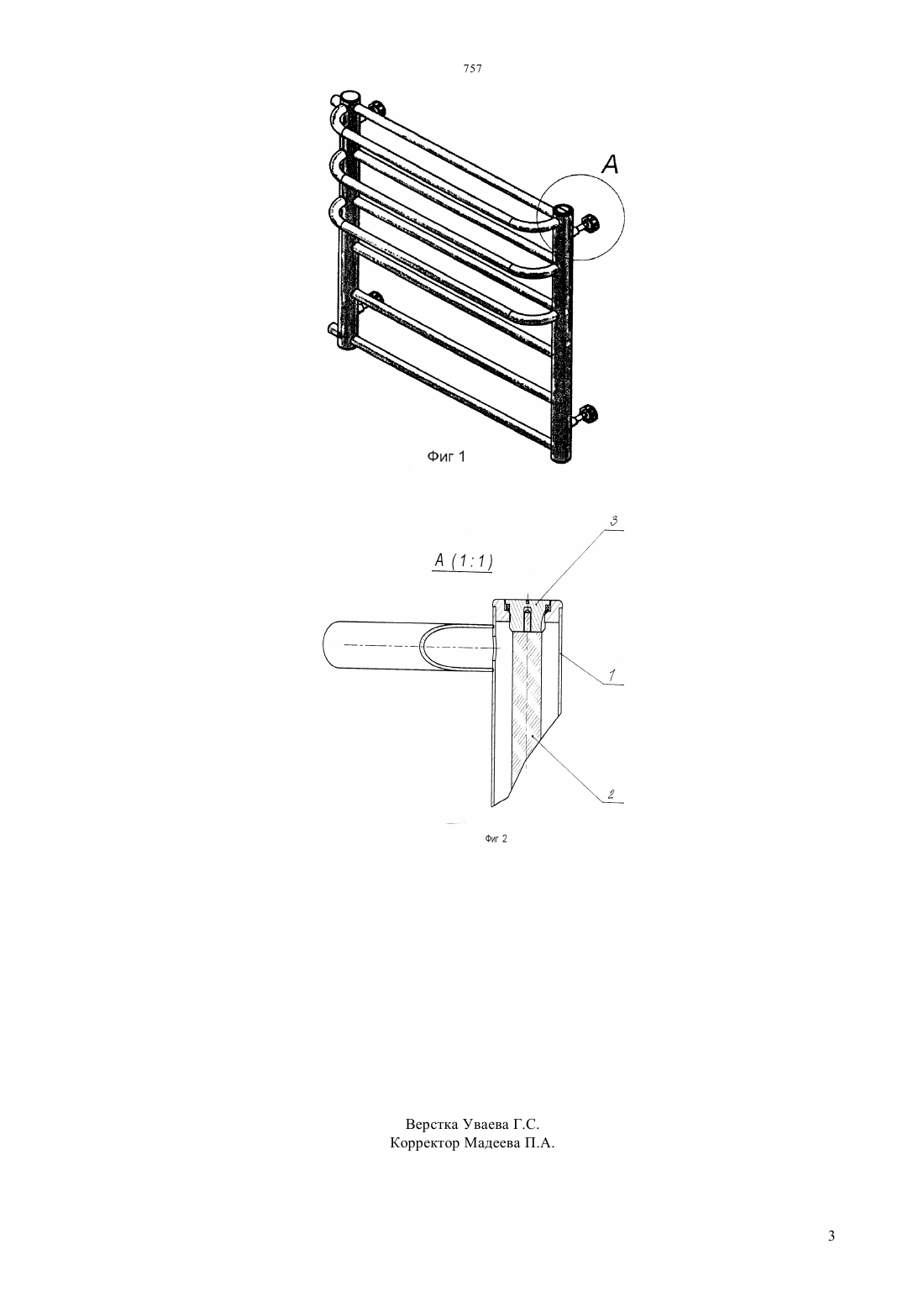

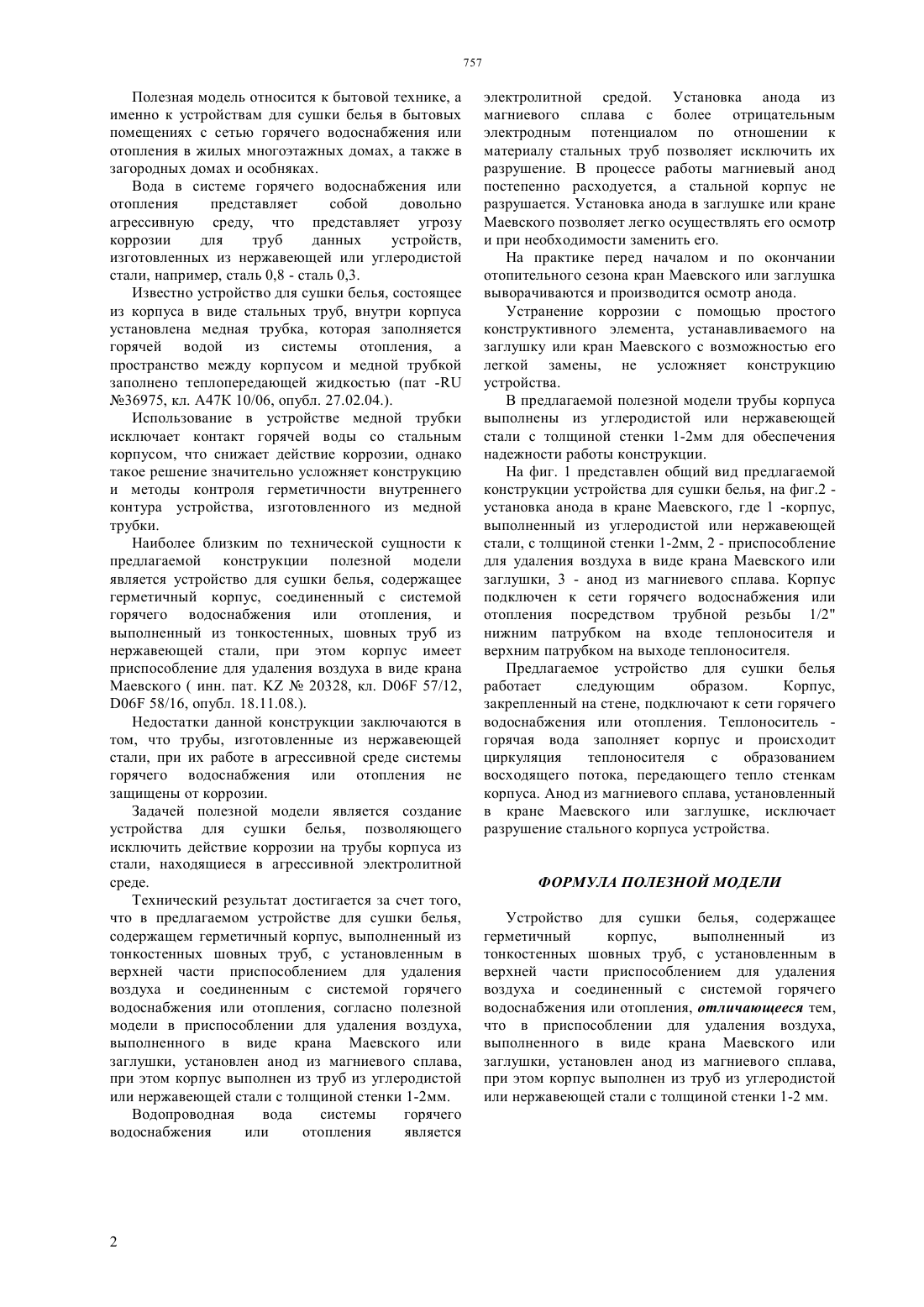

(51) 06 57/12 (2010.01) 06 58/16 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Устройство для сушки белья содержит герметичный корпус,выполненный из тонкостенных шовных труб, с установленным в верхней части приспособлением для удаления воздуха и соединенный с системой горячего водоснабжения или отопления, в приспособлении для удаления воздуха, выполненного в виде крана Маевского или заглушки, установлен анод из магниевого сплава, при этом корпус выполнен из труб из углеродистой или нержавеющей стали с толщиной стенки 1-2 мм. Конструкция полезной модели позволяет исключить действие коррозии на трубы корпуса из стали, находящиеся в агрессивной электролитной среде системы горячего водоснабжения или отопления.(72) Науменко Борис Иванович Богданович Александр Михайлович Рудик Евгений Андреевич Власов Юрий Владимирович(73) Товарищество с ограниченной ответственностью ИНОКС ЛТД(56) Инновационный патент РК 20328, кл. 06 57/12, 06 58/16, 18.11.2008(54) УСТРОЙСТВО ДЛЯ СУШКИ БЕЛЬЯ(57) Полезная модель относится к бытовой технике,а именно к устройствам для сушки белья в бытовых помещениях с сетью горячего водоснабжения или отопления в жилых многоэтажных домах, а также в загородных домах и особняках. Полезная модель относится к бытовой технике, а именно к устройствам для сушки белья в бытовых помещениях с сетью горячего водоснабжения или отопления в жилых многоэтажных домах, а также в загородных домах и особняках. Вода в системе горячего водоснабжения или отопления представляет собой довольно агрессивную среду, что представляет угрозу коррозии для труб данных устройств,изготовленных из нержавеющей или углеродистой стали, например, сталь 0,8 - сталь 0,3. Известно устройство для сушки белья, состоящее из корпуса в виде стальных труб, внутри корпуса установлена медная трубка, которая заполняется горячей водой из системы отопления, а пространство между корпусом и медной трубкой заполнено теплопередающей жидкостью (пат 36975, кл. А 47 К 10/06, опубл. 27.02.04.). Использование в устройстве медной трубки исключает контакт горячей воды со стальным корпусом, что снижает действие коррозии, однако такое решение значительно усложняет конструкцию и методы контроля герметичности внутреннего контура устройства, изготовленного из медной трубки. Наиболее близким по технической сущности к предлагаемой конструкции полезной модели является устройство для сушки белья, содержащее герметичный корпус, соединенный с системой горячего водоснабжения или отопления, и выполненный из тонкостенных, шовных труб из нержавеющей стали, при этом корпус имеет приспособление для удаления воздуха в виде крана Маевского ( инн. пат.20328, кл. 06 57/12,06 58/16, опубл. 18.11.08.). Недостатки данной конструкции заключаются в том, что трубы, изготовленные из нержавеющей стали, при их работе в агрессивной среде системы горячего водоснабжения или отопления не защищены от коррозии. Задачей полезной модели является создание устройства для сушки белья, позволяющего исключить действие коррозии на трубы корпуса из стали, находящиеся в агрессивной электролитной среде. Технический результат достигается за счет того,что в предлагаемом устройстве для сушки белья,содержащем герметичный корпус, выполненный из тонкостенных шовных труб, с установленным в верхней части приспособлением для удаления воздуха и соединенным с системой горячего водоснабжения или отопления, согласно полезной модели в приспособлении для удаления воздуха,выполненного в виде крана Маевского или заглушки, установлен анод из магниевого сплава,при этом корпус выполнен из труб из углеродистой или нержавеющей стали с толщиной стенки 1-2 мм. Водопроводная вода системы горячего водоснабжения или отопления является электролитной средой. Установка анода из магниевого сплава с более отрицательным электродным потенциалом по отношении к материалу стальных труб позволяет исключить их разрушение. В процессе работы магниевый анод постепенно расходуется, а стальной корпус не разрушается. Установка анода в заглушке или кране Маевского позволяет легко осуществлять его осмотр и при необходимости заменить его. На практике перед началом и по окончании отопительного сезона кран Маевского или заглушка выворачиваются и производится осмотр анода. Устранение коррозии с помощью простого конструктивного элемента, устанавливаемого на заглушку или кран Маевского с возможностью его легкой замены, не усложняет конструкцию устройства. В предлагаемой полезной модели трубы корпуса выполнены из углеродистой или нержавеющей стали с толщиной стенки 1-2 мм для обеспечения надежности работы конструкции. На фиг. 1 представлен общий вид предлагаемой конструкции устройства для сушки белья, на фиг.2 установка анода в кране Маевского, где 1 -корпус,выполненный из углеродистой или нержавеющей стали, с толщиной стенки 1-2 мм, 2 - приспособление для удаления воздуха в виде крана Маевского или заглушки, 3 - анод из магниевого сплава. Корпус подключен к сети горячего водоснабжения или отопления посредством трубной резьбы 1/2 нижним патрубком на входе теплоносителя и верхним патрубком на выходе теплоносителя. Предлагаемое устройство для сушки белья работает следующим образом. Корпус,закрепленный на стене, подключают к сети горячего водоснабжения или отопления. Теплоноситель горячая вода заполняет корпус и происходит циркуляция теплоносителя с образованием восходящего потока, передающего тепло стенкам корпуса. Анод из магниевого сплава, установленный в кране Маевского или заглушке, исключает разрушение стального корпуса устройства. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для сушки белья, содержащее герметичный корпус,выполненный из тонкостенных шовных труб, с установленным в верхней части приспособлением для удаления воздуха и соединенный с системой горячего водоснабжения или отопления, отличающееся тем,что в приспособлении для удаления воздуха,выполненного в виде крана Маевского или заглушки, установлен анод из магниевого сплава,при этом корпус выполнен из труб из углеродистой или нержавеющей стали с толщиной стенки 1-2 мм.
