Коробка железобетонная для колодцев герметичных сетей кабельной канализации мультисервисного абонентского доступа

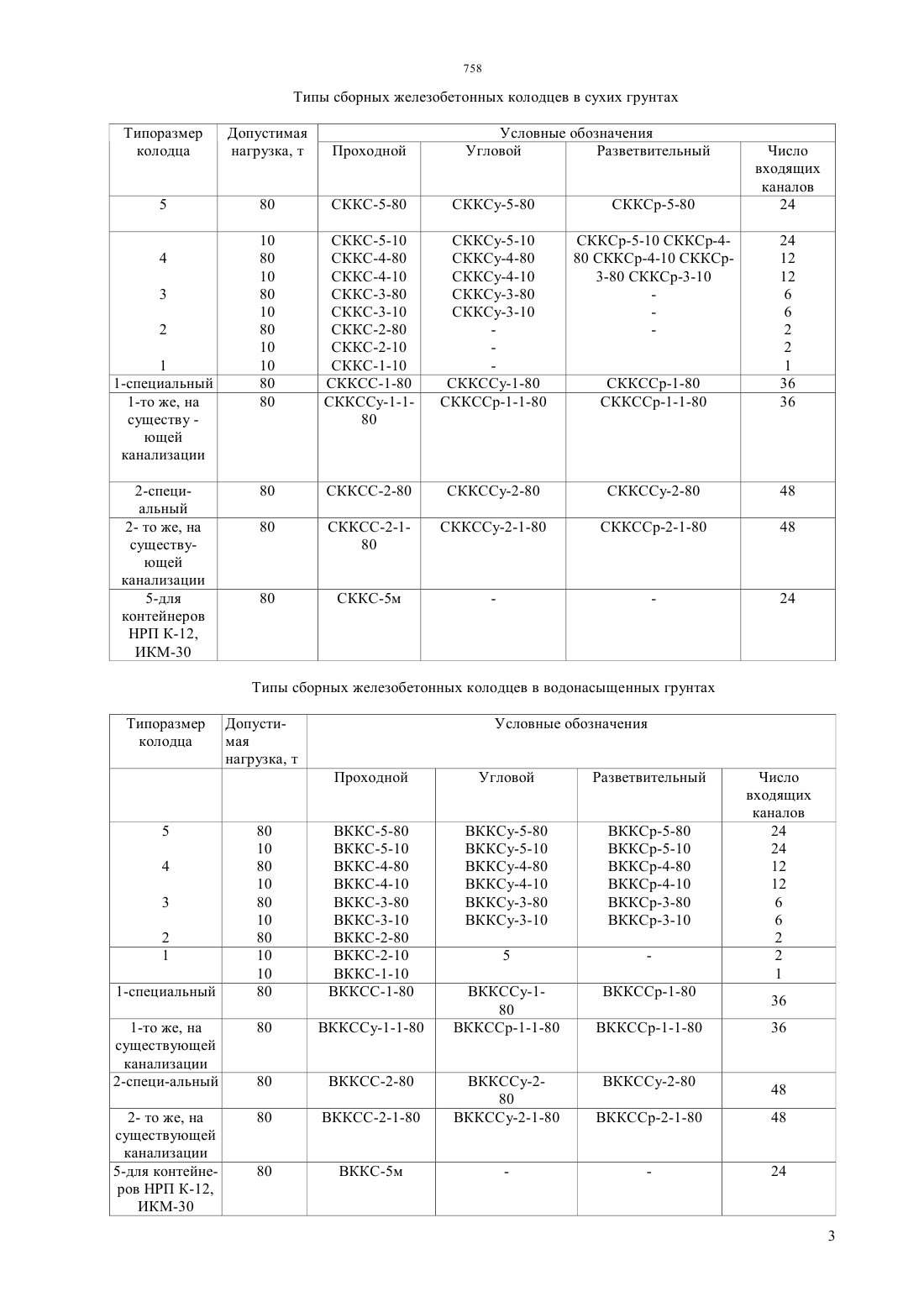

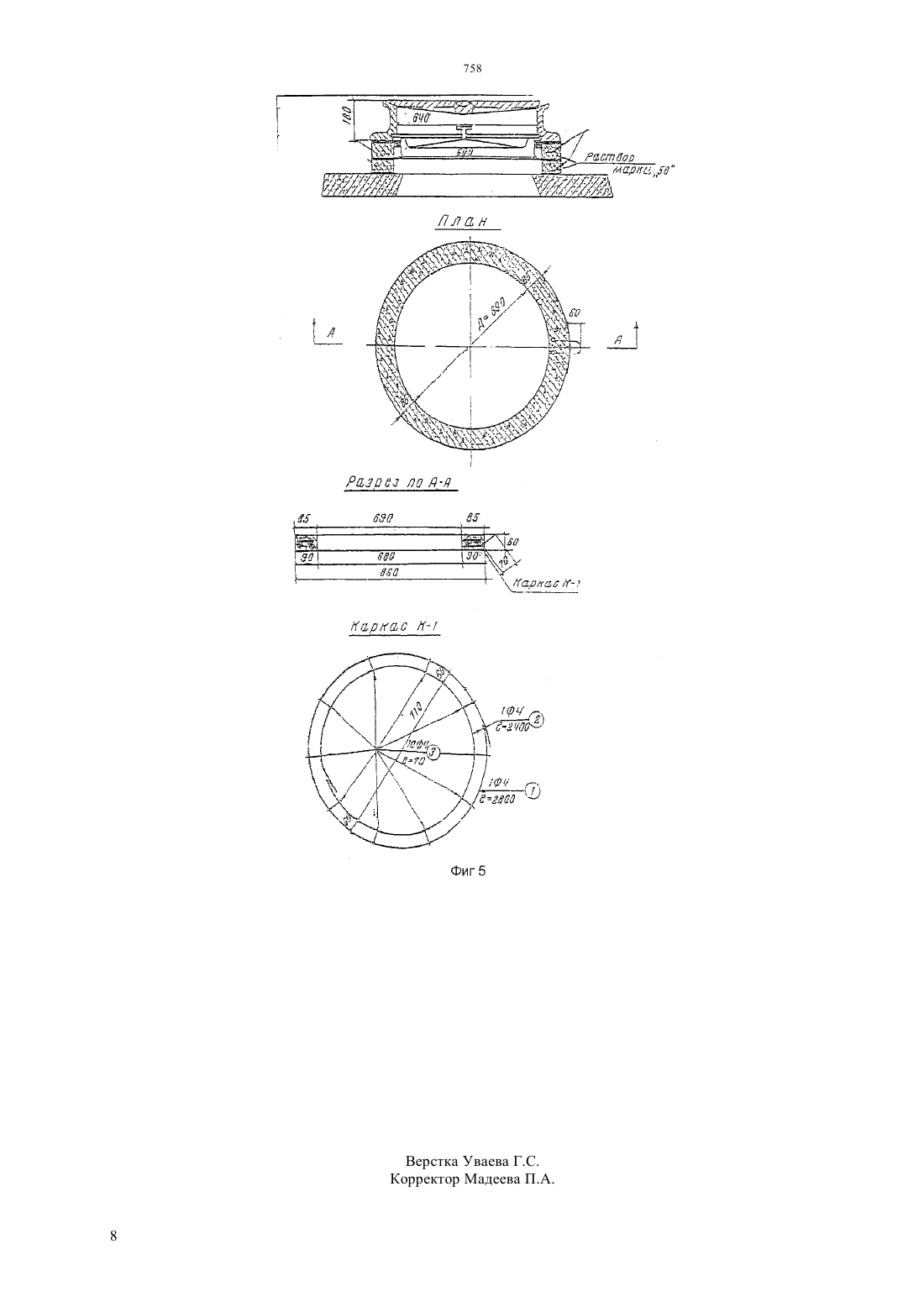

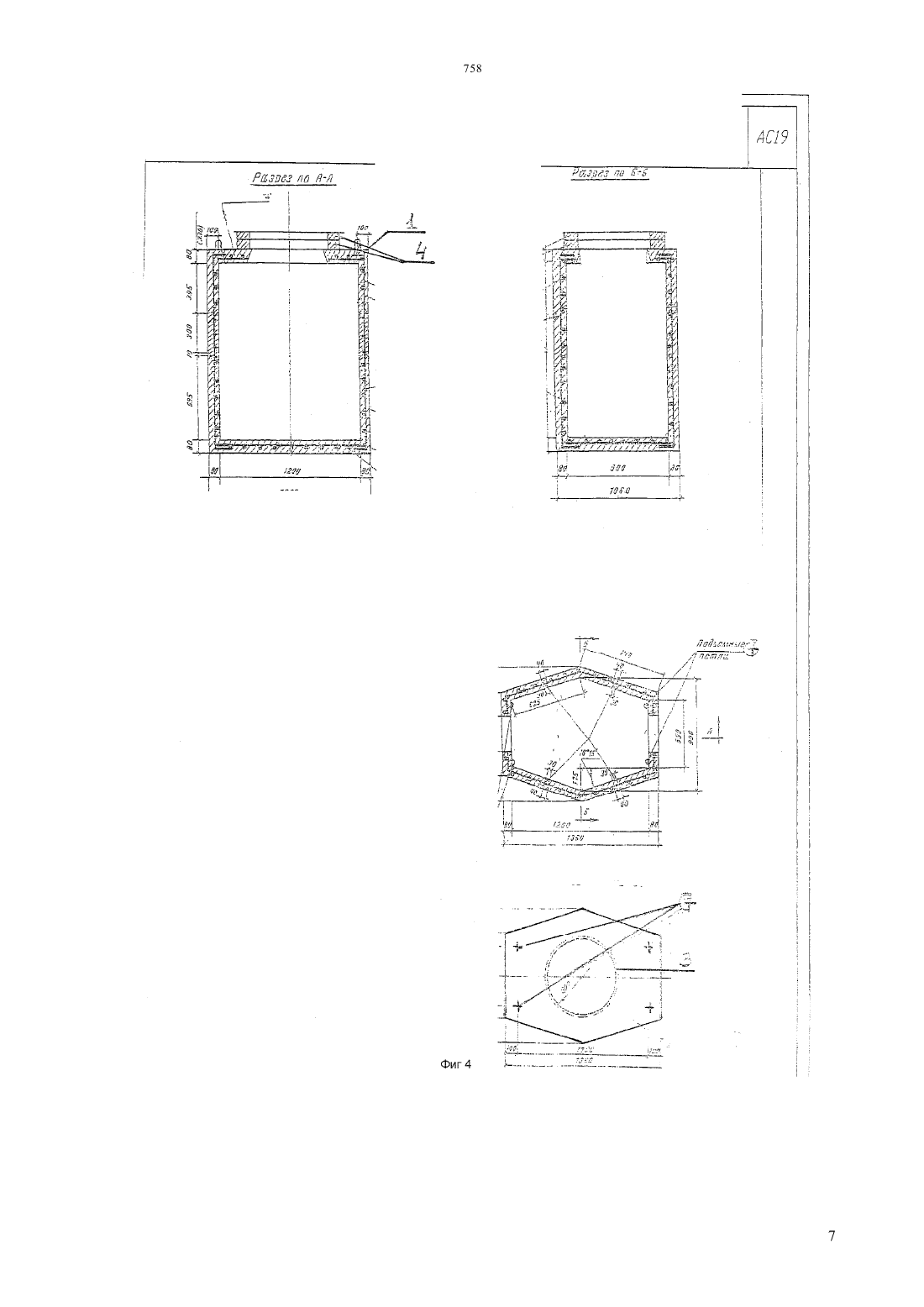

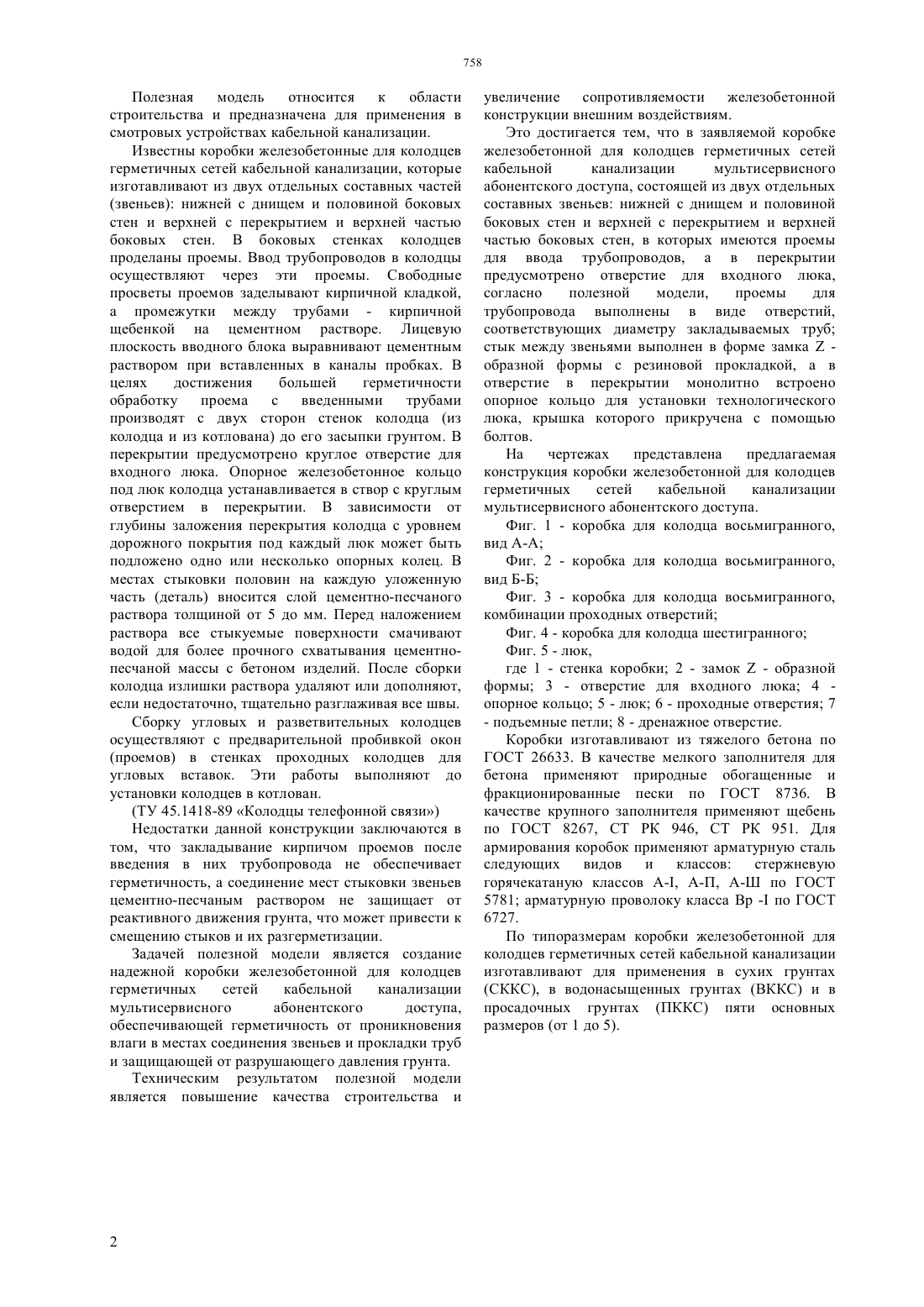

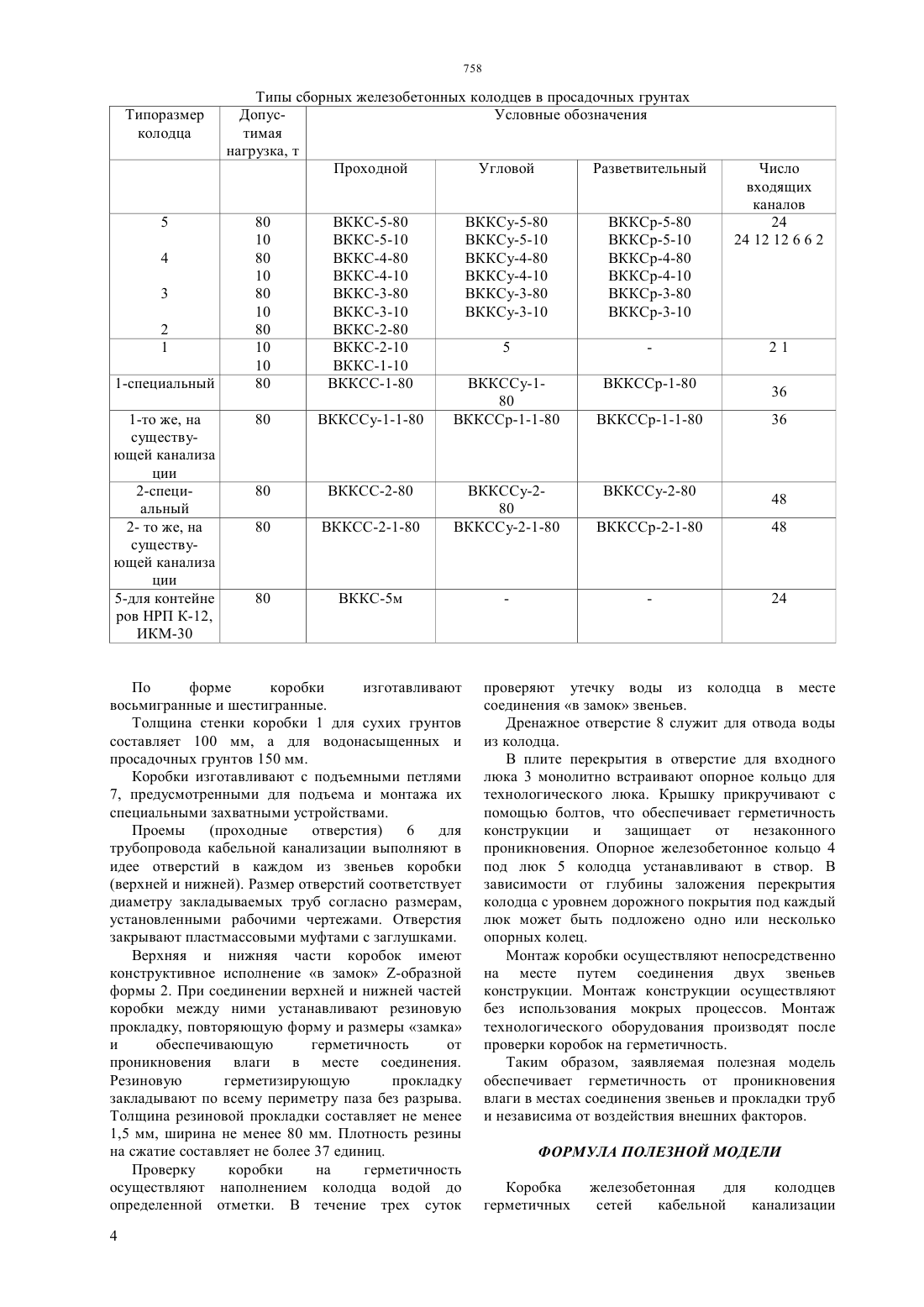

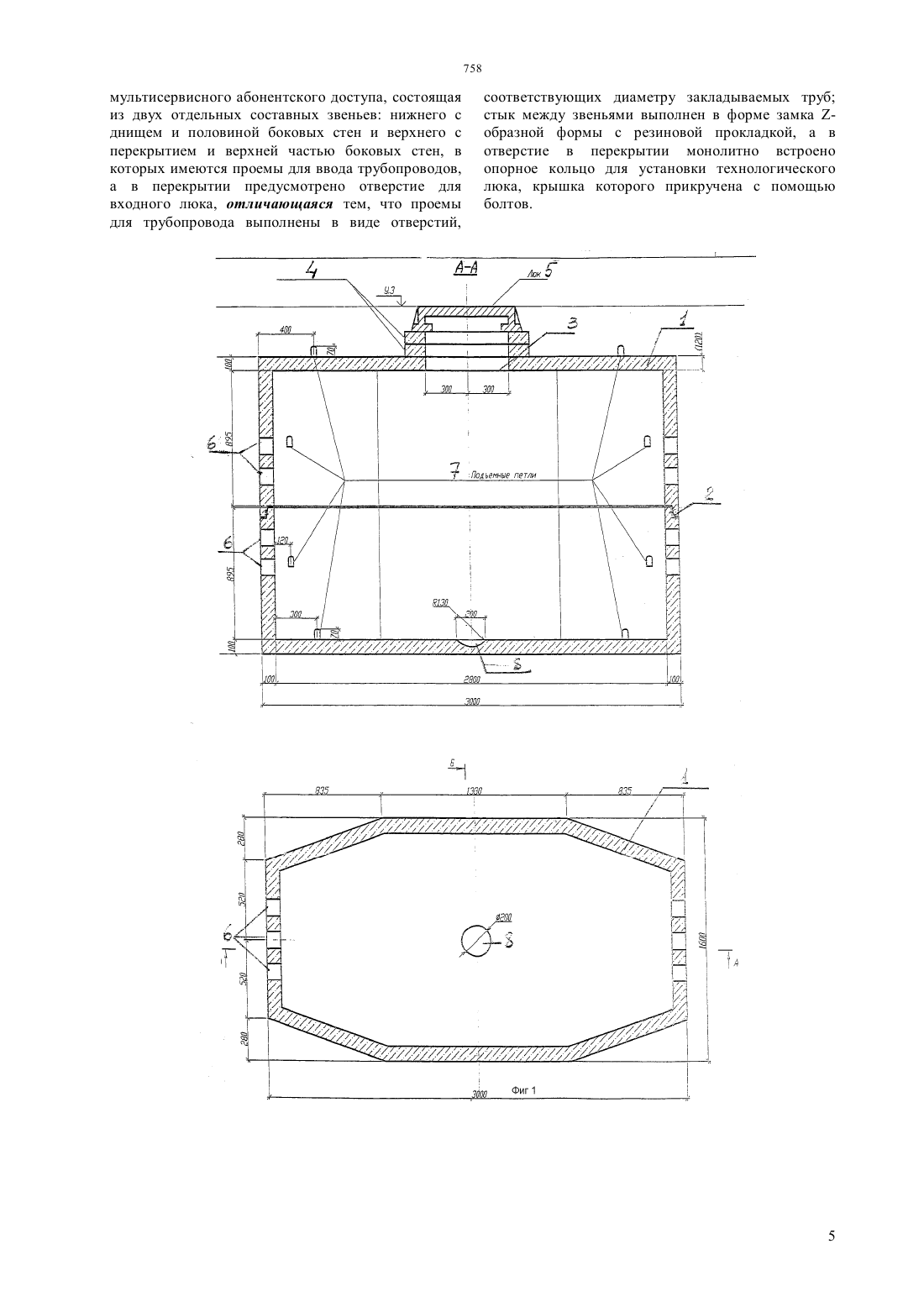

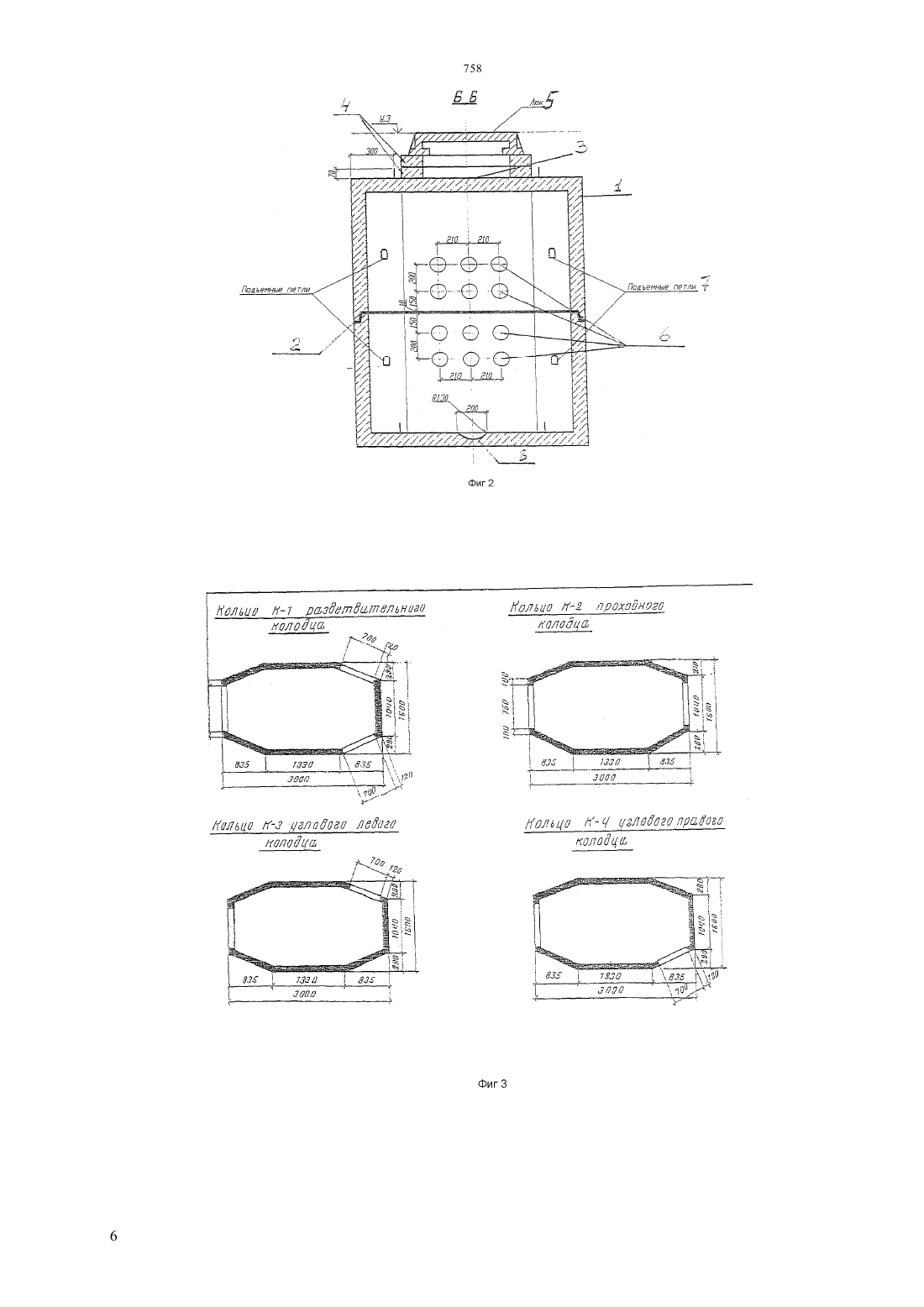

(51) 03 5/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Это достигается тем, что в заявляемой коробке железобетонной для колодцев герметичных сетей кабельной канализации мультисервисного абонентского доступа, состоящей из двух отдельных составных звеньев нижней с днищем и половиной боковых стен и верхней с перекрытием и верхней частью боковых стен, в которых имеются проемы для ввода трубопроводов, а в перекрытии предусмотрено отверстие для входного люка,согласно полезной модели,проемы для трубопровода выполнены в виде отверстий,соответствующих диаметру закладываемых труб стык между звеньями выполнен в форме замкаобразной формы с резиновой прокладкой, а в отверстие в перекрытии монолитно встроено опорное кольцо для установки технологического люка, крышка которого прикручена с помощью болтов.(72) Шварц Семен Давидович Ибраймов Кайсар Байкадамович Акилбекова Айнур Оразбаевна(73) Шварц Семен Давидович Ибраймов Кайсар Байкадамович Акилбекова Айнур Оразбаевна(54) КОРОБКА ЖЕЛЕЗОБЕТОННАЯ ДЛЯ КОЛОДЦЕВ ГЕРМЕТИЧНЫХ СЕТЕЙ КАБЕЛЬНОЙ КАНАЛИЗАЦИИ МУЛЬТИСЕРВИСНОГО АБОНЕНТСКОГО ДОСТУПА(57) Полезная модель относится к области строительства и предназначена для применения в смотровых устройствах кабельной канализации. Техническим результатом полезной модели является повышение качества строительства и увеличение сопротивляемости железобетонной конструкции внешним воздействиям. Полезная модель относится к области строительства и предназначена для применения в смотровых устройствах кабельной канализации. Известны коробки железобетонные для колодцев герметичных сетей кабельной канализации, которые изготавливают из двух отдельных составных частей(звеньев) нижней с днищем и половиной боковых стен и верхней с перекрытием и верхней частью боковых стен. В боковых стенках колодцев проделаны проемы. Ввод трубопроводов в колодцы осуществляют через эти проемы. Свободные просветы проемов заделывают кирпичной кладкой,а промежутки между трубами - кирпичной щебенкой на цементном растворе. Лицевую плоскость вводного блока выравнивают цементным раствором при вставленных в каналы пробках. В целях достижения большей герметичности обработку проема с введенными трубами производят с двух сторон стенок колодца (из колодца и из котлована) до его засыпки грунтом. В перекрытии предусмотрено круглое отверстие для входного люка. Опорное железобетонное кольцо под люк колодца устанавливается в створ с круглым отверстием в перекрытии. В зависимости от глубины заложения перекрытия колодца с уровнем дорожного покрытия под каждый люк может быть подложено одно или несколько опорных колец. В местах стыковки половин на каждую уложенную часть (деталь) вносится слой цементно-песчаного раствора толщиной от 5 до мм. Перед наложением раствора все стыкуемые поверхности смачивают водой для более прочного схватывания цементнопесчаной массы с бетоном изделий. После сборки колодца излишки раствора удаляют или дополняют,если недостаточно, тщательно разглаживая все швы. Сборку угловых и разветвительных колодцев осуществляют с предварительной пробивкой окон(проемов) в стенках проходных колодцев для угловых вставок. Эти работы выполняют до установки колодцев в котлован.(ТУ 45.1418-89 Колодцы телефонной связи) Недостатки данной конструкции заключаются в том, что закладывание кирпичом проемов после введения в них трубопровода не обеспечивает герметичность, а соединение мест стыковки звеньев цементно-песчаным раствором не защищает от реактивного движения грунта, что может привести к смещению стыков и их разгерметизации. Задачей полезной модели является создание надежной коробки железобетонной для колодцев герметичных сетей кабельной канализации мультисервисного абонентского доступа,обеспечивающей герметичность от проникновения влаги в местах соединения звеньев и прокладки труб и защищающей от разрушающего давления грунта. Техническим результатом полезной модели является повышение качества строительства и увеличение сопротивляемости железобетонной конструкции внешним воздействиям. Это достигается тем, что в заявляемой коробке железобетонной для колодцев герметичных сетей кабельной канализации мультисервисного абонентского доступа, состоящей из двух отдельных составных звеньев нижней с днищем и половиной боковых стен и верхней с перекрытием и верхней частью боковых стен, в которых имеются проемы для ввода трубопроводов, а в перекрытии предусмотрено отверстие для входного люка,согласно полезной модели,проемы для трубопровода выполнены в виде отверстий,соответствующих диаметру закладываемых труб стык между звеньями выполнен в форме замкаобразной формы с резиновой прокладкой, а в отверстие в перекрытии монолитно встроено опорное кольцо для установки технологического люка, крышка которого прикручена с помощью болтов. На чертежах представлена предлагаемая конструкция коробки железобетонной для колодцев герметичных сетей кабельной канализации мультисервисного абонентского доступа. Фиг. 1 - коробка для колодца восьмигранного,вид А-А Фиг. 2 - коробка для колодца восьмигранного,вид Б-Б Фиг. 3 - коробка для колодца восьмигранного,комбинации проходных отверстий Фиг. 4 - коробка для колодца шестигранного Фиг. 5 - люк,где 1 - стенка коробки 2 - замок- образной формы 3 - отверстие для входного люка 4 опорное кольцо 5 - люк 6 - проходные отверстия 7- подъемные петли 8 - дренажное отверстие. Коробки изготавливают из тяжелого бетона по ГОСТ 26633. В качестве мелкого заполнителя для бетона применяют природные обогащенные и фракционированные пески по ГОСТ 8736. В качестве крупного заполнителя применяют щебень по ГОСТ 8267, СТ РК 946, СТ РК 951. Для армирования коробок применяют арматурную сталь следующих видов и классов стержневую горячекатаную классов -, А-П, А-Ш по ГОСТ 5781 арматурную проволоку класса Вр - по ГОСТ 6727. По типоразмерам коробки железобетонной для колодцев герметичных сетей кабельной канализации изготавливают для применения в сухих грунтах(СККС), в водонасыщенных грунтах (ВККС) и в просадочных грунтах (ПККС) пяти основных размеров (от 1 до 5). Типы сборных железобетонных колодцев в сухих грунтах Типоразмер колодца 4 3 2 1 1-специальный 1-то же, на существу ющей канализации 2-специальный 2- то же, на существующей канализации 5-для контейнеров НРП К-12,ИКМ-30 Условные обозначения Угловой Разветвительный Число входящих каналов 24 Типы сборных железобетонных колодцев в водонасыщенных грунтах Типоразмер колодца 1-то же, на существующей канализации 2-специ-альный 2- то же, на существующей канализации 5-для контейнеров НРП К-12,ИКМ-30 Число входящих каналов 24 24 12 12 6 6 2 2 1 36 36 5 4 3 2 1 1-специальный 1-то же, на существующей канализа ции 2-специальный 2- то же, на существующей канализа ции 5-для контейне ров НРП К-12,ИКМ-30 Типы сборных железобетонных колодцев в просадочных грунтах ДопусУсловные обозначения тимая нагрузка, т Проходной Угловой Разветвительный По форме коробки изготавливают восьмигранные и шестигранные. Толщина стенки коробки 1 для сухих грунтов составляет 100 мм, а для водонасыщенных и просадочных грунтов 150 мм. Коробки изготавливают с подъемными петлями 7, предусмотренными для подъема и монтажа их специальными захватными устройствами. Проемы(проходные отверстия) 6 для трубопровода кабельной канализации выполняют в идее отверстий в каждом из звеньев коробки(верхней и нижней). Размер отверстий соответствует диаметру закладываемых труб согласно размерам,установленными рабочими чертежами. Отверстия закрывают пластмассовыми муфтами с заглушками. Верхняя и нижняя части коробок имеют конструктивное исполнение в замок -образной формы 2. При соединении верхней и нижней частей коробки между ними устанавливают резиновую прокладку, повторяющую форму и размеры замка и обеспечивающую герметичность от проникновения влаги в месте соединения. Резиновую герметизирующую прокладку закладывают по всему периметру паза без разрыва. Толщина резиновой прокладки составляет не менее 1,5 мм, ширина не менее 80 мм. Плотность резины на сжатие составляет не более 37 единиц. Проверку коробки на герметичность осуществляют наполнением колодца водой до определенной отметки. В течение трех суток 4 Число входящих каналов 24 24 12 12 6 6 2 проверяют утечку воды из колодца в месте соединения в замок звеньев. Дренажное отверстие 8 служит для отвода воды из колодца. В плите перекрытия в отверстие для входного люка 3 монолитно встраивают опорное кольцо для технологического люка. Крышку прикручивают с помощью болтов, что обеспечивает герметичность конструкции и защищает от незаконного проникновения. Опорное железобетонное кольцо 4 под люк 5 колодца устанавливают в створ. В зависимости от глубины заложения перекрытия колодца с уровнем дорожного покрытия под каждый люк может быть подложено одно или несколько опорных колец. Монтаж коробки осуществляют непосредственно на месте путем соединения двух звеньев конструкции. Монтаж конструкции осуществляют без использования мокрых процессов. Монтаж технологического оборудования производят после проверки коробок на герметичность. Таким образом, заявляемая полезная модель обеспечивает герметичность от проникновения влаги в местах соединения звеньев и прокладки труб и независима от воздействия внешних факторов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Коробка герметичных железобетонная для колодцев сетей кабельной канализации мультисервисного абонентского доступа, состоящая из двух отдельных составных звеньев нижнего с днищем и половиной боковых стен и верхнего с перекрытием и верхней частью боковых стен, в которых имеются проемы для ввода трубопроводов,а в перекрытии предусмотрено отверстие для входного люка, отличающаяся тем, что проемы для трубопровода выполнены в виде отверстий, соответствующих диаметру закладываемых труб стык между звеньями выполнен в форме замка образной формы с резиновой прокладкой, а в отверстие в перекрытии монолитно встроено опорное кольцо для установки технологического люка, крышка которого прикручена с помощью болтов.
