Коробка для сигарет

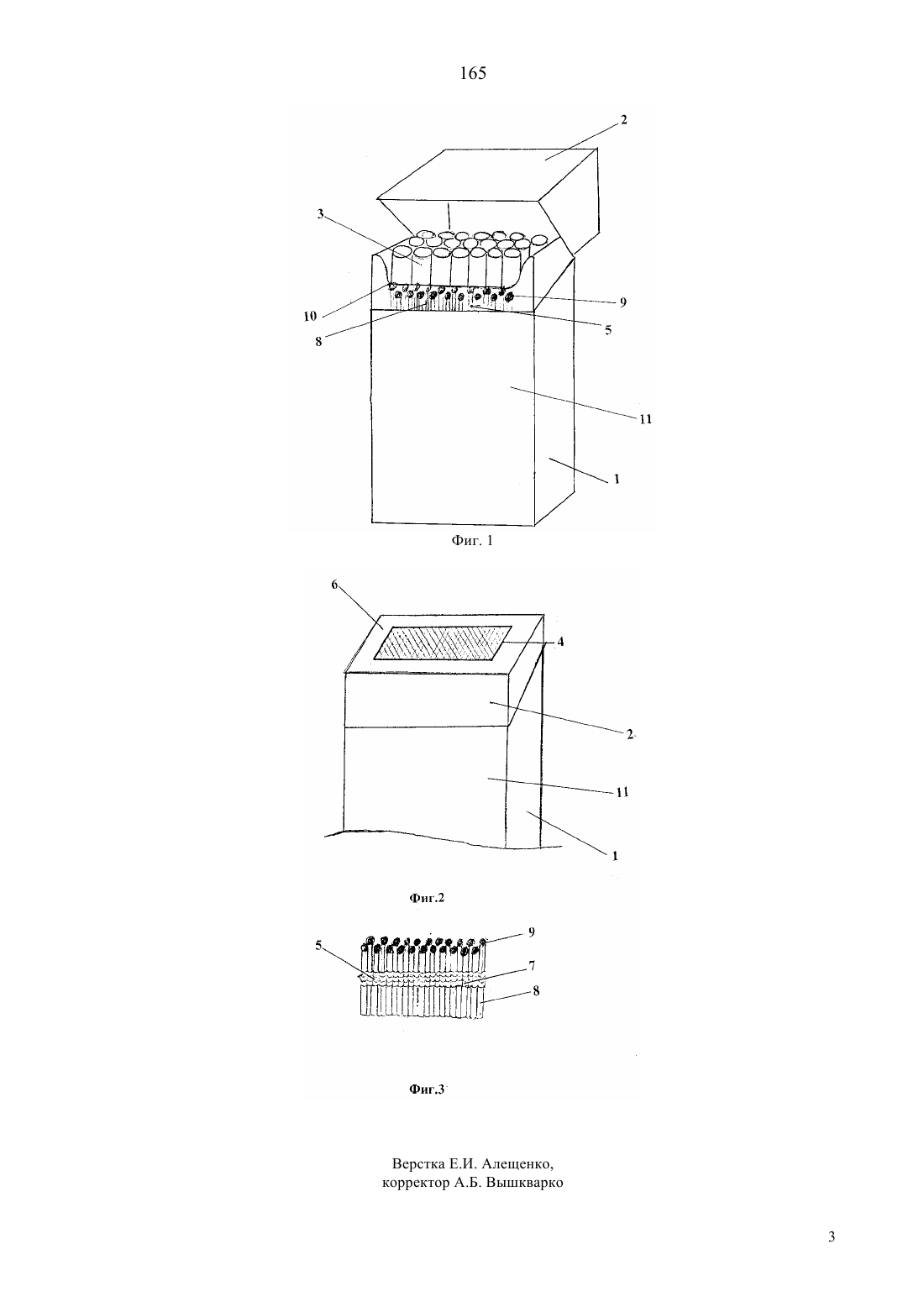

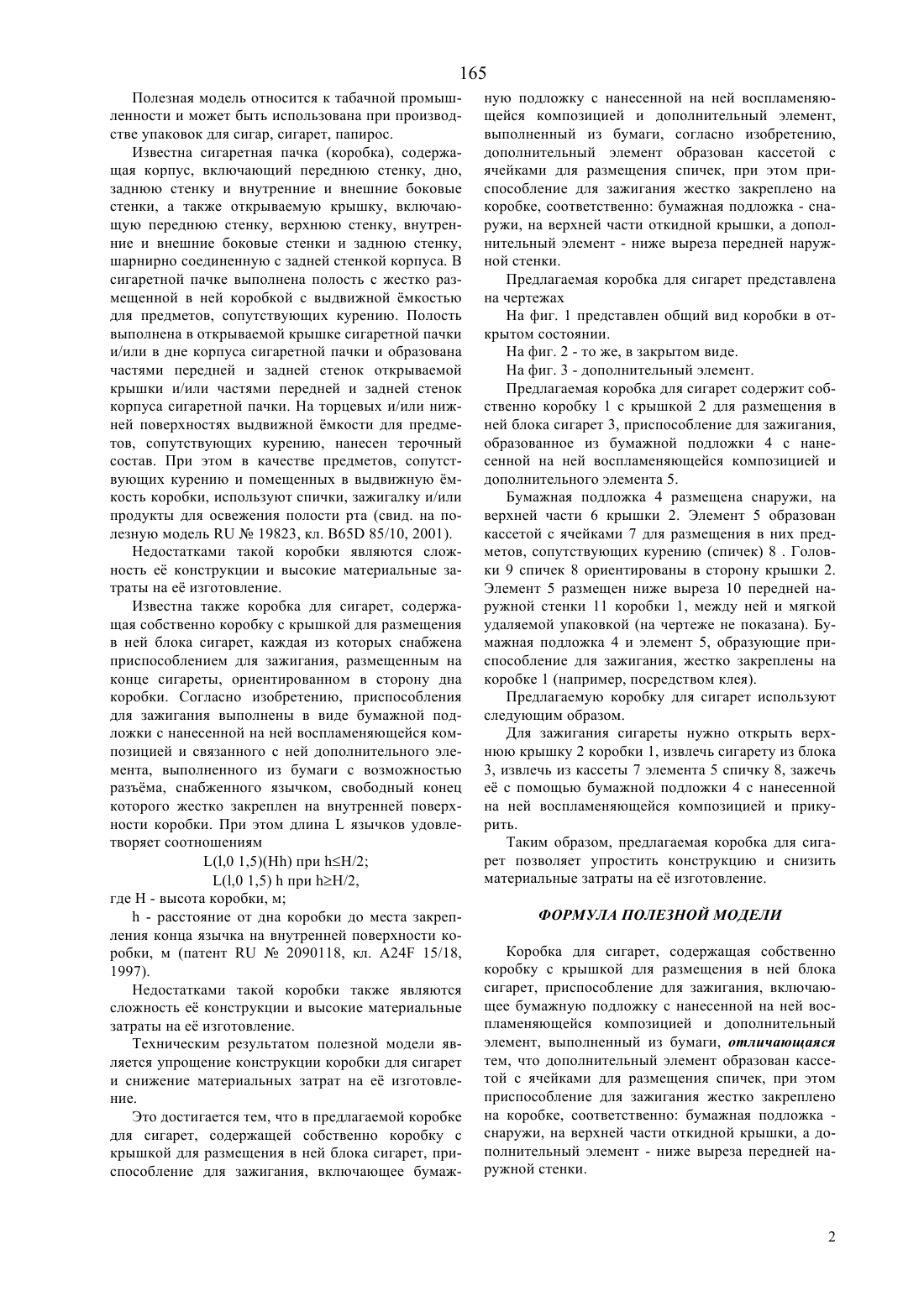

(51)7 24 15/00, 24 15/18, 65 85/10 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к табачной промышленности и может быть использована при производстве упаковок для сигар, сигарет, папирос. Техническим результатом полезной модели является упрощение конструкции коробки для сигарет и снижение материальных затрат на е изготовление. Это достигается тем, что в предлагаемой коробке для сигарет, содержащей собственно коробку с крышкой для размещения в ней блока сигарет, приспособление для зажигания, включающее бумажную подложку с нанесенной на ней воспламеняющейся композицией и дополнительный элемент,выполненный из бумаги, согласно изобретению,дополнительный элемент образован кассетой с ячейками для размещения, при этом приспособление для зажигания жестко закреплено на коробке,соответственно бумажная подложка - снаружи, на верхней части откидной крышки, а дополнительный элемент - ниже выреза передней наружной стенки. 165 Полезная модель относится к табачной промышленности и может быть использована при производстве упаковок для сигар, сигарет, папирос. Известна сигаретная пачка (коробка), содержащая корпус, включающий переднюю стенку, дно,заднюю стенку и внутренние и внешние боковые стенки, а также открываемую крышку, включающую переднюю стенку, верхнюю стенку, внутренние и внешние боковые стенки и заднюю стенку,шарнирно соединенную с задней стенкой корпуса. В сигаретной пачке выполнена полость с жестко размещенной в ней коробкой с выдвижной мкостью для предметов, сопутствующих курению. Полость выполнена в открываемой крышке сигаретной пачки и/или в дне корпуса сигаретной пачки и образована частями передней и задней стенок открываемой крышки и/или частями передней и задней стенок корпуса сигаретной пачки. На торцевых и/или нижней поверхностях выдвижной мкости для предметов, сопутствующих курению, нанесен терочный состав. При этом в качестве предметов, сопутствующих курению и помещенных в выдвижную мкость коробки, используют спички, зажигалку и/или продукты для освежения полости рта (свид. на полезную модель 19823, кл. В 65 85/10, 2001). Недостатками такой коробки являются сложность е конструкции и высокие материальные затраты на е изготовление. Известна также коробка для сигарет, содержащая собственно коробку с крышкой для размещения в ней блока сигарет, каждая из которых снабжена приспособлением для зажигания, размещенным на конце сигареты, ориентированном в сторону дна коробки. Согласно изобретению, приспособления для зажигания выполнены в виде бумажной подложки с нанесенной на ней воспламеняющейся композицией и связанного с ней дополнительного элемента, выполненного из бумаги с возможностью разъма, снабженного язычком, свободный конец которого жестко закреплен на внутренней поверхности коробки. При этом длинаязычков удовлетворяет соотношениям(,0 1,5)при Н/2,где Н - высота коробки, м- расстояние от дна коробки до места закрепления конца язычка на внутренней поверхности коробки, м (патент 2090118, кл. А 24 15/18,1997). Недостатками такой коробки также являются сложность е конструкции и высокие материальные затраты на е изготовление. Техническим результатом полезной модели является упрощение конструкции коробки для сигарет и снижение материальных затрат на е изготовление. Это достигается тем, что в предлагаемой коробке для сигарет, содержащей собственно коробку с крышкой для размещения в ней блока сигарет, приспособление для зажигания, включающее бумаж ную подложку с нанесенной на ней воспламеняющейся композицией и дополнительный элемент,выполненный из бумаги, согласно изобретению,дополнительный элемент образован кассетой с ячейками для размещения спичек, при этом приспособление для зажигания жестко закреплено на коробке, соответственно бумажная подложка - снаружи, на верхней части откидной крышки, а дополнительный элемент - ниже выреза передней наружной стенки. Предлагаемая коробка для сигарет представлена на чертежах На фиг. 1 представлен общий вид коробки в открытом состоянии. На фиг. 2 - то же, в закрытом виде. На фиг. 3 - дополнительный элемент. Предлагаемая коробка для сигарет содержит собственно коробку 1 с крышкой 2 для размещения в ней блока сигарет 3, приспособление для зажигания,образованное из бумажной подложки 4 с нанесенной на ней воспламеняющейся композицией и дополнительного элемента 5. Бумажная подложка 4 размещена снаружи, на верхней части 6 крышки 2. Элемент 5 образован кассетой с ячейками 7 для размещения в них предметов, сопутствующих курению (спичек) 8 . Головки 9 спичек 8 ориентированы в сторону крышки 2. Элемент 5 размещен ниже выреза 10 передней наружной стенки 11 коробки 1, между ней и мягкой удаляемой упаковкой (на чертеже не показана). Бумажная подложка 4 и элемент 5, образующие приспособление для зажигания, жестко закреплены на коробке 1 (например, посредством клея). Предлагаемую коробку для сигарет используют следующим образом. Для зажигания сигареты нужно открыть верхнюю крышку 2 коробки 1, извлечь сигарету из блока 3, извлечь из кассеты 7 элемента 5 спичку 8, зажечь е с помощью бумажной подложки 4 с нанесенной на ней воспламеняющейся композицией и прикурить. Таким образом, предлагаемая коробка для сигарет позволяет упростить конструкцию и снизить материальные затраты на е изготовление. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Коробка для сигарет, содержащая собственно коробку с крышкой для размещения в ней блока сигарет, приспособление для зажигания, включающее бумажную подложку с нанесенной на ней воспламеняющейся композицией и дополнительный элемент, выполненный из бумаги, отличающаяся тем, что дополнительный элемент образован кассетой с ячейками для размещения спичек, при этом приспособление для зажигания жестко закреплено на коробке, соответственно бумажная подложка снаружи, на верхней части откидной крышки, а дополнительный элемент - ниже выреза передней наружной стенки.
