Коробка для порошкообразных материалов Курилова

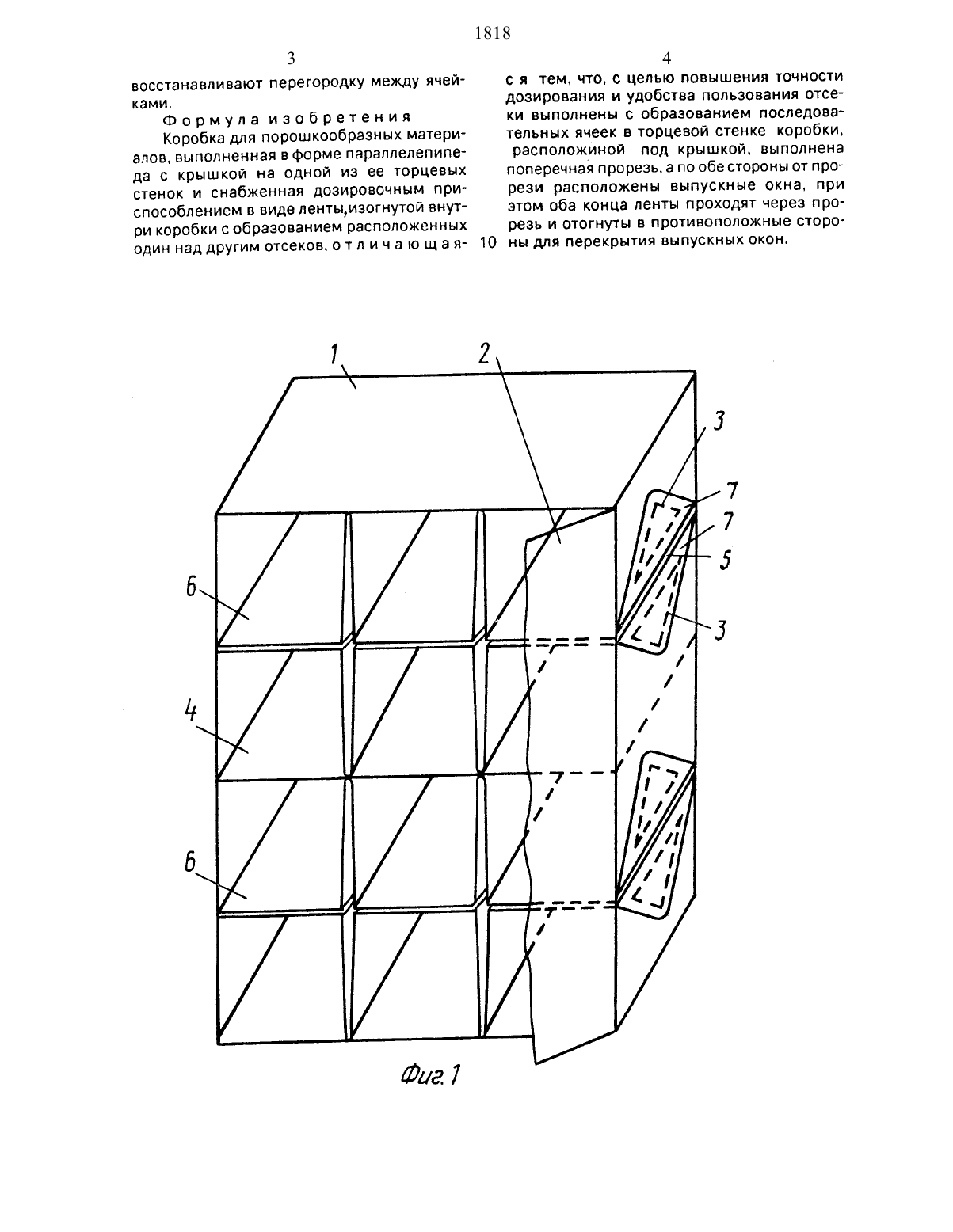

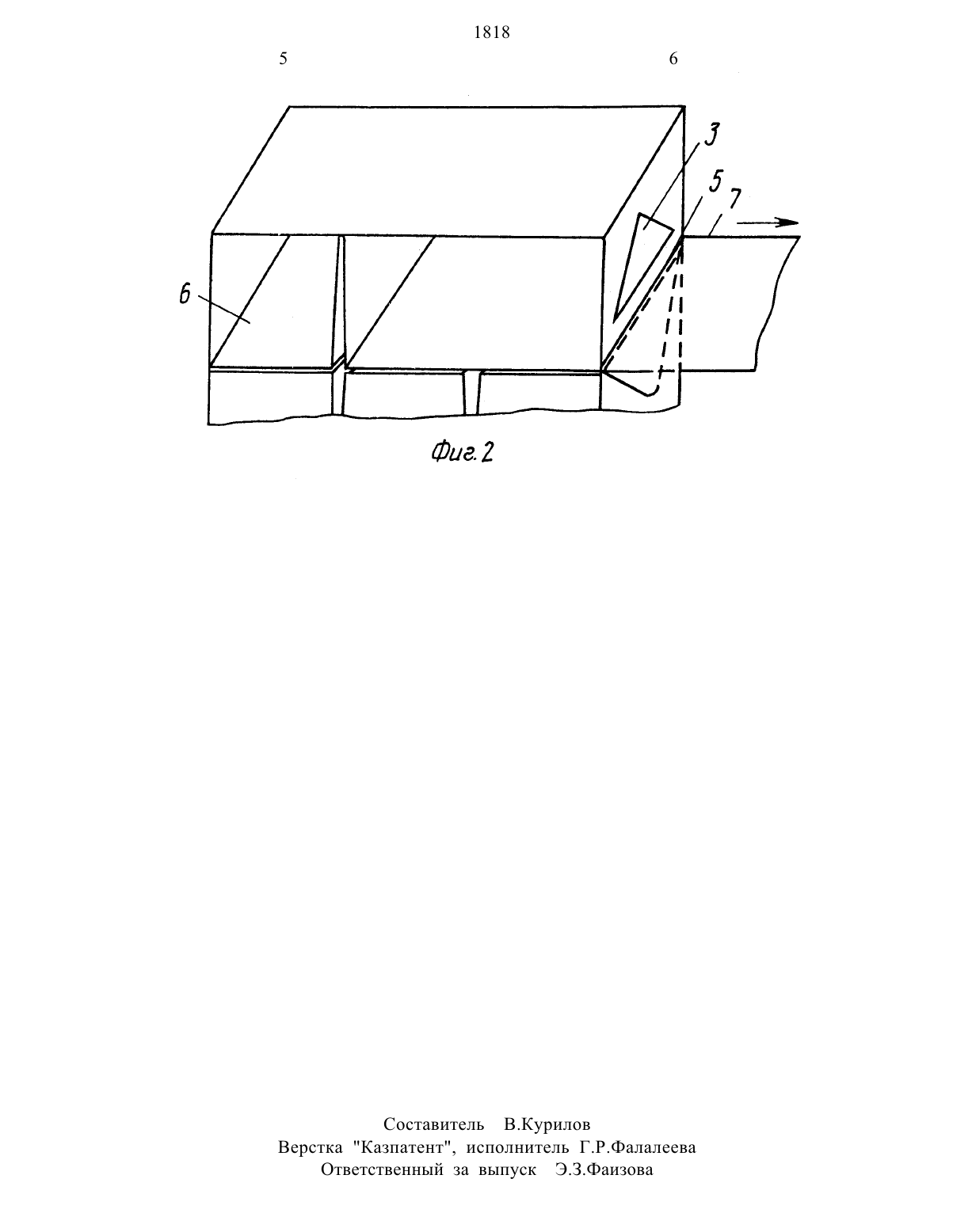

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 1366450. кл. В 65 0 25/52. 1987.(54) КОРОБКА для порошкооврлзньлх МАТЕРИАЛОВ КУРИЛОВАИзобретение относится к таре. которая может быть использована для упаковки. транспортировки. хранения и дозированного забора порошкообразных материалов.Известна коробка для порошкообразных материалов. содержащая приспособление для дозирования. выполненное в виде ленты. закрепленной одним концом в нижней части коробки и изогнутой с образованием расположенных один над другим отсеков. каждый из которых ограничен лентой с четырех сторон 1 (прототип).Недостатком прототипа является невысокая точность дозирования и неудобство в ПОПЬЗОВЗНИИ.Целью изобретения является повышение точности дозирования и удобства пользования.Сущность изобретения заключается в следующем.Для повышения точности дозирования коробка имеет несколько ячеек, в которых находится порошкообразный материал. Ячейки образованы изогнутой полосой ленты. которая дробит пространство коробки и позволяет последовательно освобождать ячейки. манипулируя с лентой.(57) Изобретение относится к таре, которая может быть использована для упаковки. транспортировки, хранения и дозированного забора порошкообразных материалов. Цель изобретения повышение точности дозирования и удобства пользования. В коробке расположена лента. образующая ячейки. а ее концы проходят через прорезь В коробке И В ОТОГНУТОМ СОСТОЯНИИ перекрывают выпускные окна на торце. 2 ил.Фиг.1 общий вид коробкисдозировочным устройством. исходное положение фиг.2 - общий вид части коробки в рабочем положении.Коробка 1 выполнена из картонной заготовки и имеет крышку 2. выпускные окна 3. разделительную перегородку 4 и прорези 5. В коробке 1 размещены ленты 6 концы 7 которой перекрывают окна 3.Коробку используют следующим образом. Коробка 1 с лентой 6 при открытой крышке 2 заполняется порошкообразным материалом. затем. крышка 2 закрывается и соединяется с торцом, перегородка 4 делит коробку 1 на два отсека.Перед извлечением порошкообразного материала из коробки 1 открывают выпускное окно 3. отогнув конец 7. и высыпают первую порцию порошка. Для извлечения остальных порций порошка необходимо потянуть за один из концов 7 через прорезь 5. распрямляя ленту б для освобождения очередной порции порошка.Если из дальних ячеек порошок использован не весь. то двигая ленту 6 вовнутрь.восстанавливают перегородку между ячейками.Коробка для порошкообразных материалов. выполненная в форме параллелепипеда с крышкой на одной из ее торцевых стенок и снабженная дозировочным приспособлением в виде лентымзогнутой внутри коробки с образованием расположенных один над другим отсеков. о т л и ч а ю щ а я 1818с я тем. что. с целью повышения точности дозирования и удобства пользования отсеки выполнены с образованием последовательных ячеек в торцевой стенке коробки.расположиной под крышкой. выполнена поперечная прорезь. а по обе стороны от прорези расположены выпускные окна. при этом оба конца ленты проходят через прорезь и отогнуты в противоположные сторо 10 ны для перекрытия выпускных окон.Составитель В.Курилов Верстка Казпатент, Исполнитель Г.Р.Фалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
