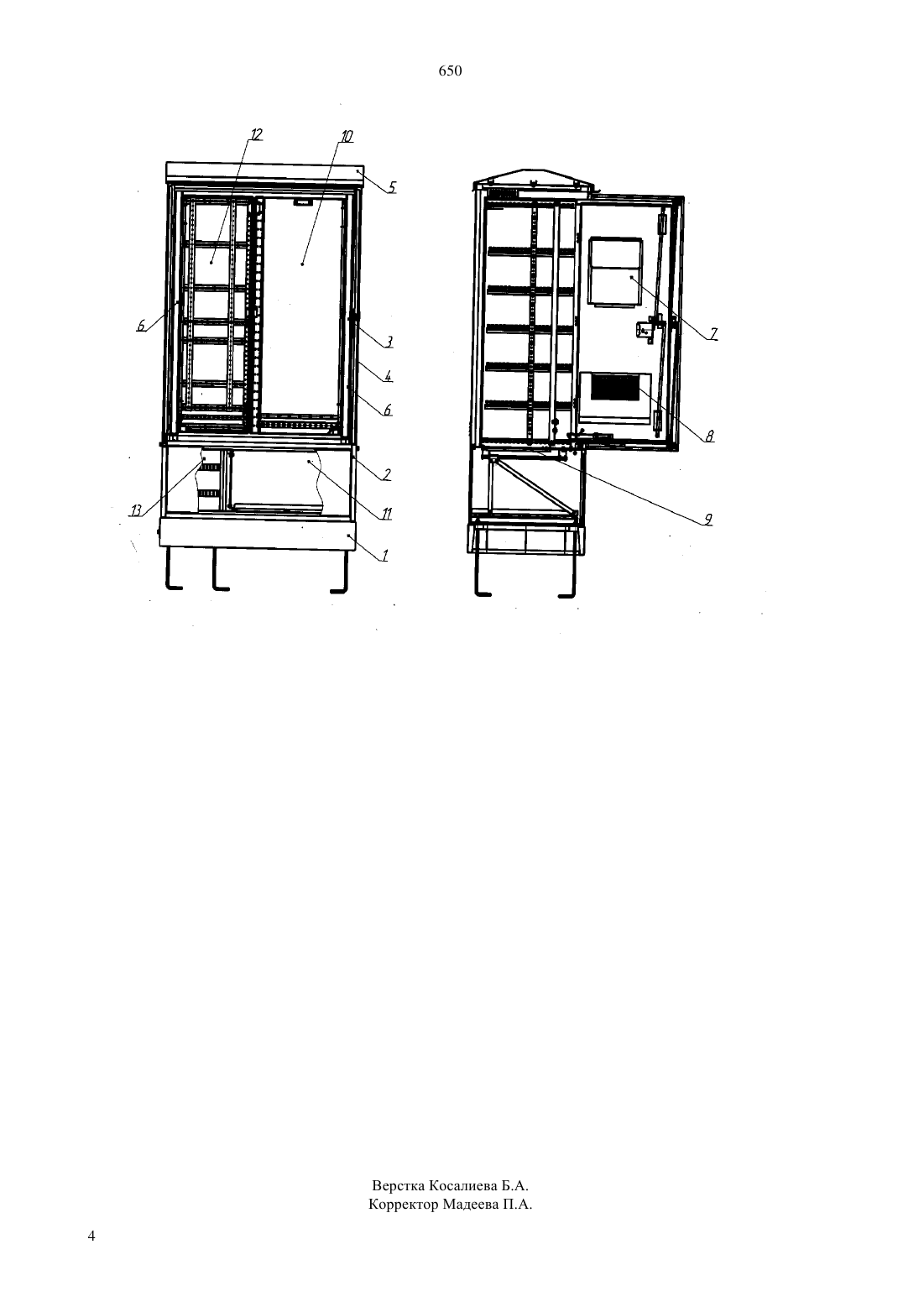

Шкаф абонентского доступа

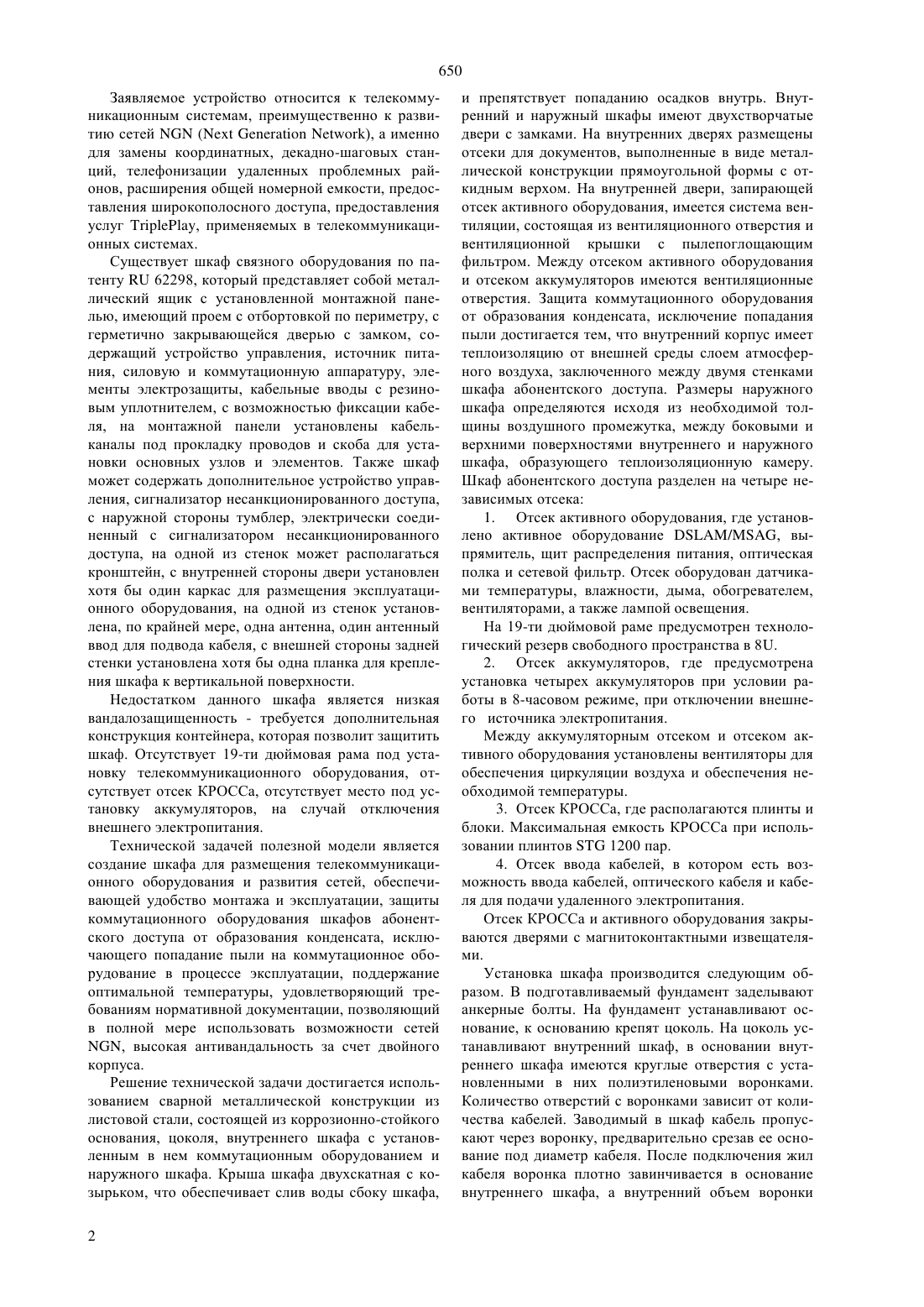

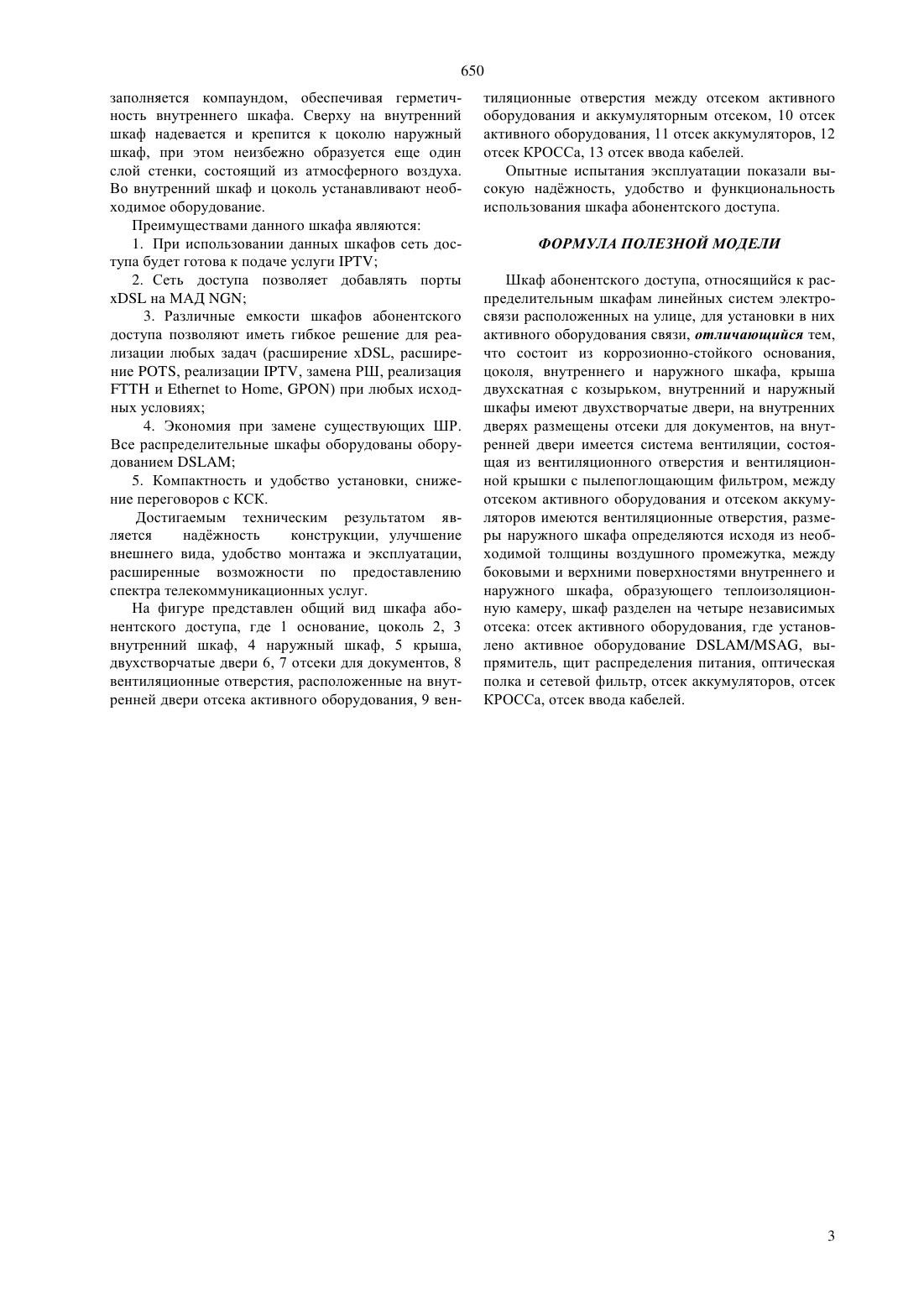

(51) 02 13/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ности сетей , высокая антивандальность за счет двойного корпуса. Решение технической задачи достигается использованием сварной металлической конструкции, состоящей из коррозионно-стойкого основания, цоколя, внутреннего и наружного шкафа. Крыша шкафа двухскатная с козырьком. Внутренний и наружный шкафы имеют двухстворчатые двери с замками. На внутренних дверях размещены отсеки для документов. На внутренней двери имеется система вентиляции, состоящая из вентиляционного отверстия и вентиляционной крышки с пылепоглощающим фильтром. Между отсеком активного оборудования и отсеком аккумуляторов имеются вентиляционные отверстия. Защита коммутационного оборудования от образования конденсата, достигается тем, что внутренний корпус имеет теплоизоляцию из атмосферного воздуха. Шкаф абонентского доступа разделен на четыре независимых отсека отсек активного оборудования, отсек аккумуляторов, отсек КРОССа, отсек ввода кабелей. Достигаемым техническим результатом является наджность конструкции, удобство монтажа и эксплуатации, расширенные возможности по предоставлению спектра телекоммуникационных услуг.(72) Клюев Сергей Николаевич Яфасов Ринат Рустамович(57) Полезная модель относится к телекоммуникационным системам, преимущественно к развитию сетей , а именно для замены координатных,декадно-шаговых станций, телефонизации удаленных районов, расширения номерной емкости, предоставления широкополосного доступа, предоставления услуг , применяемых в телекоммуникационных системах. Технической задачей является создание шкафа для размещения телекоммуникационного оборудования и развития сетей, обеспечивающей удобство монтажа и эксплуатации, защиты коммутационного оборудования, исключающего попадание пыли, поддержание оптимальной температуры, удовлетворяющий требованиям нормативной документации,позволяющий в полной мере использовать возмож 650 Заявляемое устройство относится к телекоммуникационным системам, преимущественно к развитию сетей, а именно для замены координатных, декадно-шаговых станций, телефонизации удаленных проблемных районов, расширения общей номерной емкости, предоставления широкополосного доступа, предоставления услуг , применяемых в телекоммуникационных системах. Существует шкаф связного оборудования по патенту 62298, который представляет собой металлический ящик с установленной монтажной панелью, имеющий проем с отбортовкой по периметру, с герметично закрывающейся дверью с замком, содержащий устройство управления, источник питания, силовую и коммутационную аппаратуру, элементы электрозащиты, кабельные вводы с резиновым уплотнителем, с возможностью фиксации кабеля, на монтажной панели установлены кабельканалы под прокладку проводов и скоба для установки основных узлов и элементов. Также шкаф может содержать дополнительное устройство управления, сигнализатор несанкционированного доступа,с наружной стороны тумблер, электрически соединенный с сигнализатором несанкционированного доступа, на одной из стенок может располагаться кронштейн, с внутренней стороны двери установлен хотя бы один каркас для размещения эксплуатационного оборудования, на одной из стенок установлена, по крайней мере, одна антенна, один антенный ввод для подвода кабеля, с внешней стороны задней стенки установлена хотя бы одна планка для крепления шкафа к вертикальной поверхности. Недостатком данного шкафа является низкая вандалозащищенность - требуется дополнительная конструкция контейнера, которая позволит защитить шкаф. Отсутствует 19-ти дюймовая рама под установку телекоммуникационного оборудования, отсутствует отсек КРОССа, отсутствует место под установку аккумуляторов, на случай отключения внешнего электропитания. Технической задачей полезной модели является создание шкафа для размещения телекоммуникационного оборудования и развития сетей, обеспечивающей удобство монтажа и эксплуатации, защиты коммутационного оборудования шкафов абонентского доступа от образования конденсата, исключающего попадание пыли на коммутационное оборудование в процессе эксплуатации, поддержание оптимальной температуры, удовлетворяющий требованиям нормативной документации, позволяющий в полной мере использовать возможности сетей, высокая антивандальность за счет двойного корпуса. Решение технической задачи достигается использованием сварной металлической конструкции из листовой стали, состоящей из коррозионно-стойкого основания, цоколя, внутреннего шкафа с установленным в нем коммутационным оборудованием и наружного шкафа. Крыша шкафа двухскатная с козырьком, что обеспечивает слив воды сбоку шкафа,2 и препятствует попаданию осадков внутрь. Внутренний и наружный шкафы имеют двухстворчатые двери с замками. На внутренних дверях размещены отсеки для документов, выполненные в виде металлической конструкции прямоугольной формы с откидным верхом. На внутренней двери, запирающей отсек активного оборудования, имеется система вентиляции, состоящая из вентиляционного отверстия и вентиляционной крышки с пылепоглощающим фильтром. Между отсеком активного оборудования и отсеком аккумуляторов имеются вентиляционные отверстия. Защита коммутационного оборудования от образования конденсата, исключение попадания пыли достигается тем, что внутренний корпус имеет теплоизоляцию от внешней среды слоем атмосферного воздуха, заключенного между двумя стенками шкафа абонентского доступа. Размеры наружного шкафа определяются исходя из необходимой толщины воздушного промежутка, между боковыми и верхними поверхностями внутреннего и наружного шкафа, образующего теплоизоляционную камеру. Шкаф абонентского доступа разделен на четыре независимых отсека 1. Отсек активного оборудования, где установлено активное оборудование /, выпрямитель, щит распределения питания, оптическая полка и сетевой фильтр. Отсек оборудован датчиками температуры, влажности, дыма, обогревателем,вентиляторами, а также лампой освещения. На 19-ти дюймовой раме предусмотрен технологический резерв свободного пространства в 8. 2. Отсек аккумуляторов, где предусмотрена установка четырех аккумуляторов при условии работы в 8-часовом режиме, при отключении внешнего источника электропитания. Между аккумуляторным отсеком и отсеком активного оборудования установлены вентиляторы для обеспечения циркуляции воздуха и обеспечения необходимой температуры. 3. Отсек КРОССа, где располагаются плинты и блоки. Максимальная емкость КРОССа при использовании плинтов 1200 пар. 4. Отсек ввода кабелей, в котором есть возможность ввода кабелей, оптического кабеля и кабеля для подачи удаленного электропитания. Отсек КРОССа и активного оборудования закрываются дверями с магнитоконтактными извещателями. Установка шкафа производится следующим образом. В подготавливаемый фундамент заделывают анкерные болты. На фундамент устанавливают основание, к основанию крепят цоколь. На цоколь устанавливают внутренний шкаф, в основании внутреннего шкафа имеются круглые отверстия с установленными в них полиэтиленовыми воронками. Количество отверстий с воронками зависит от количества кабелей. Заводимый в шкаф кабель пропускают через воронку, предварительно срезав ее основание под диаметр кабеля. После подключения жил кабеля воронка плотно завинчивается в основание внутреннего шкафа, а внутренний объем воронки 650 заполняется компаундом, обеспечивая герметичность внутреннего шкафа. Сверху на внутренний шкаф надевается и крепится к цоколю наружный шкаф, при этом неизбежно образуется еще один слой стенки, состоящий из атмосферного воздуха. Во внутренний шкаф и цоколь устанавливают необходимое оборудование. Преимуществами данного шкафа являются 1. При использовании данных шкафов сеть доступа будет готова к подаче услуги 2. Сеть доступа позволяет добавлять портына МАД 3. Различные емкости шкафов абонентского доступа позволяют иметь гибкое решение для реализации любых задач (расширение , расширение , реализации , замена РШ, реализацияи, ) при любых исходных условиях 4. Экономия при замене существующих ШР. Все распределительные шкафы оборудованы оборудованием 5. Компактность и удобство установки, снижение переговоров с КСК. Достигаемым техническим результатом является наджность конструкции, улучшение внешнего вида, удобство монтажа и эксплуатации,расширенные возможности по предоставлению спектра телекоммуникационных услуг. На фигуре представлен общий вид шкафа абонентского доступа, где 1 основание, цоколь 2, 3 внутренний шкаф, 4 наружный шкаф, 5 крыша,двухстворчатые двери 6, 7 отсеки для документов, 8 вентиляционные отверстия, расположенные на внутренней двери отсека активного оборудования, 9 вен тиляционные отверстия между отсеком активного оборудования и аккумуляторным отсеком, 10 отсек активного оборудования, 11 отсек аккумуляторов, 12 отсек КРОССа, 13 отсек ввода кабелей. Опытные испытания эксплуатации показали высокую наджность, удобство и функциональность использования шкафа абонентского доступа. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Шкаф абонентского доступа, относящийся к распределительным шкафам линейных систем электросвязи расположенных на улице, для установки в них активного оборудования связи, отличающийся тем,что состоит из коррозионно-стойкого основания,цоколя, внутреннего и наружного шкафа, крыша двухскатная с козырьком, внутренний и наружный шкафы имеют двухстворчатые двери, на внутренних дверях размещены отсеки для документов, на внутренней двери имеется система вентиляции, состоящая из вентиляционного отверстия и вентиляционной крышки с пылепоглощающим фильтром, между отсеком активного оборудования и отсеком аккумуляторов имеются вентиляционные отверстия, размеры наружного шкафа определяются исходя из необходимой толщины воздушного промежутка, между боковыми и верхними поверхностями внутреннего и наружного шкафа, образующего теплоизоляционную камеру, шкаф разделен на четыре независимых отсека отсек активного оборудования, где установлено активное оборудование /, выпрямитель, щит распределения питания, оптическая полка и сетевой фильтр, отсек аккумуляторов, отсек КРОССа, отсек ввода кабелей.
