Стенд для испытания материалов на трение и износ

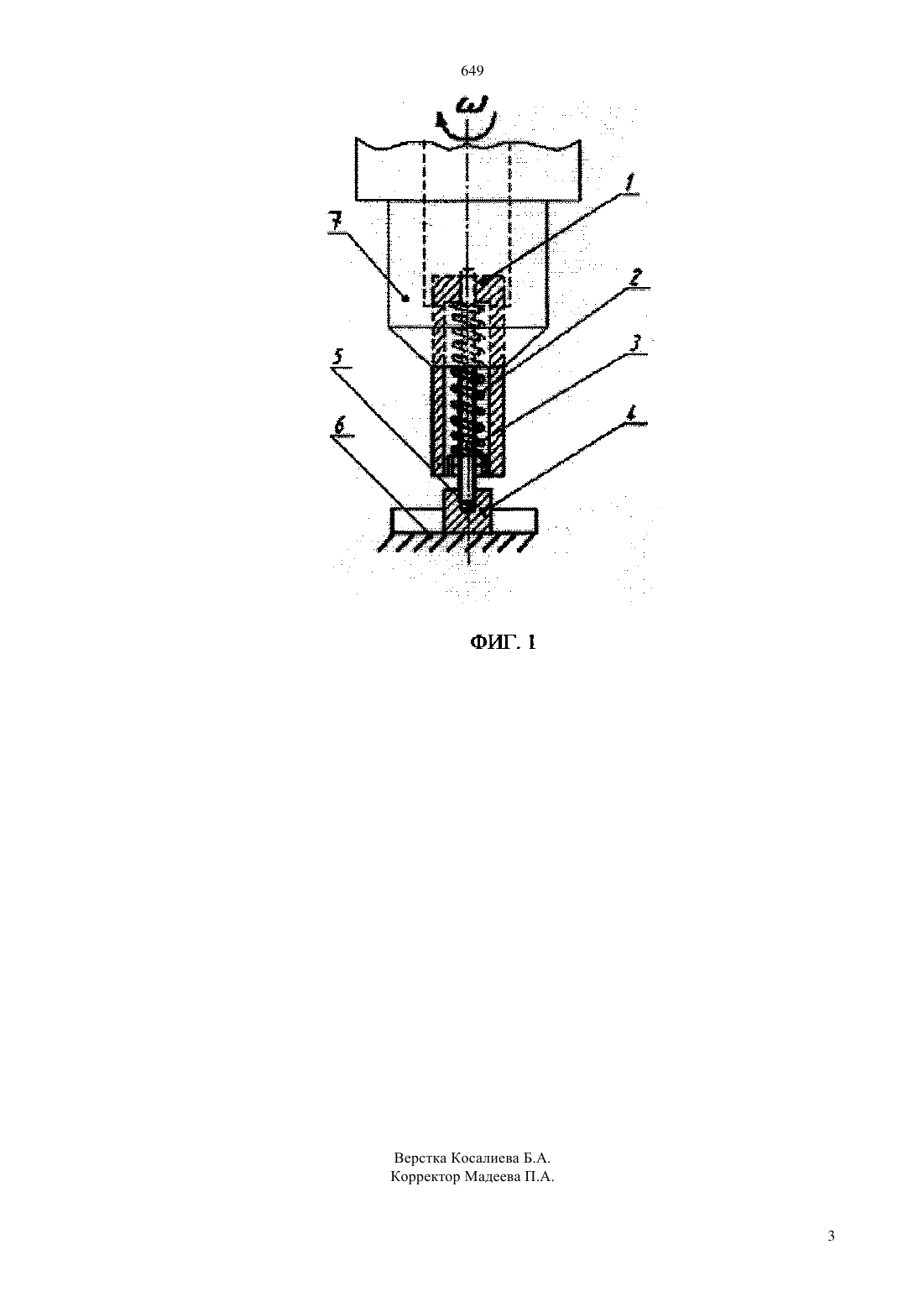

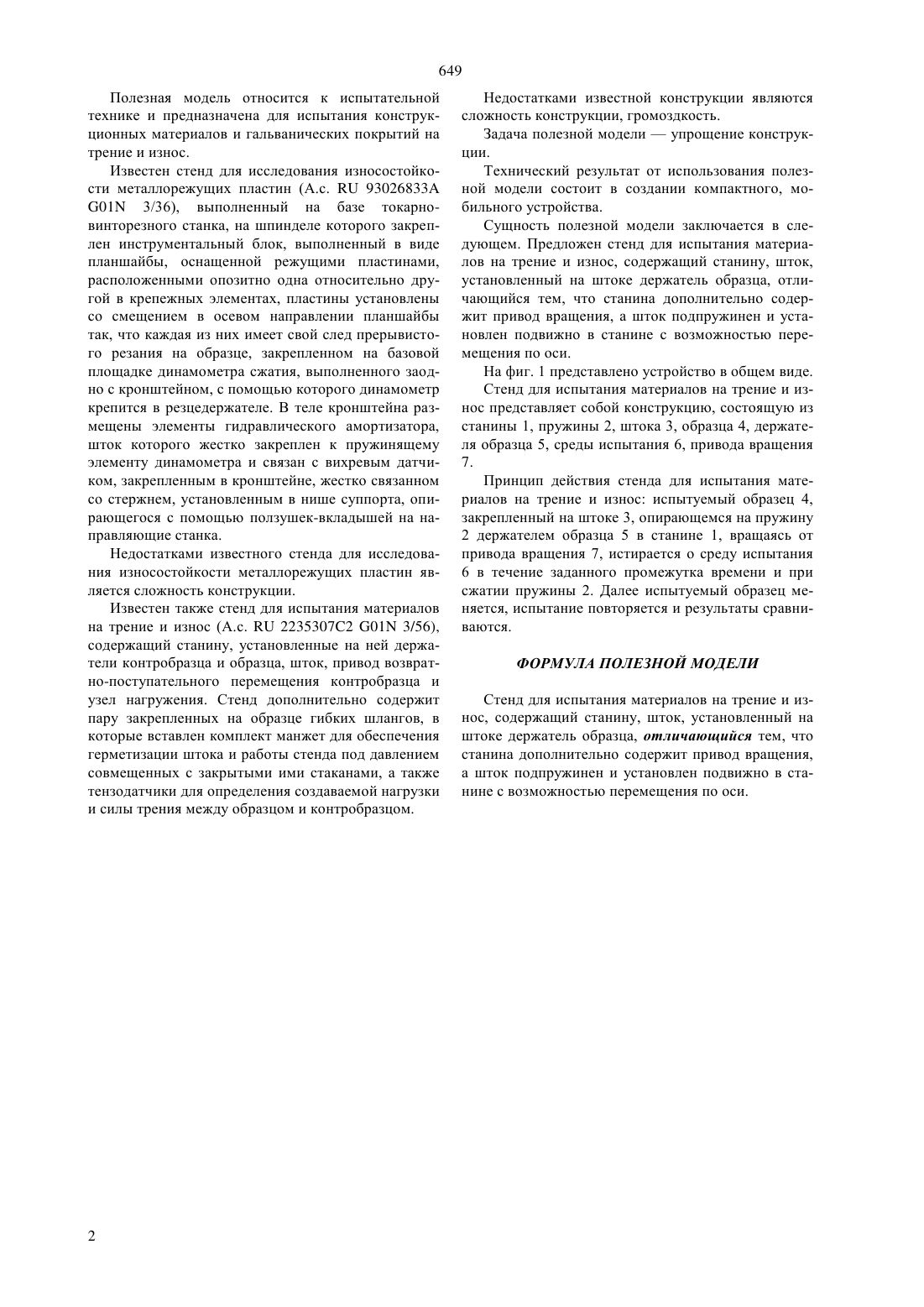

(51) 01 3/56 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к испытательной технике и предназначена для испытания конструкционных материалов и гальванических покрытий на трение и износ. Задача полезной модели - упрощение конструкции. Технический результат от использования полезной модели состоит в создании компактного, мобильного устройства. Сущность полезной модели заключается в следующем. Предложен стенд для испытания материалов на трение и износ,содержащий станину, шток, установленный на штоке держатель образца, отличающийся тем, что станина дополнительно содержит привод вращения, а шток подпружинен и установлен подвижно в станине с возможностью перемещения по оси.(72) Комбаев Куат Курганович Скаков Мажын Канапинович Путренко Николай Федорович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(54) СТЕНД ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ТРЕНИЕ И ИЗНОС 649 Полезная модель относится к испытательной технике и предназначена для испытания конструкционных материалов и гальванических покрытий на трение и износ. Известен стенд для исследования износостойкости металлорежущих пластин (А.с.93026833 01 3/36), выполненный на базе токарновинторезного станка, на шпинделе которого закреплен инструментальный блок, выполненный в виде планшайбы, оснащенной режущими пластинами,расположенными опозитно одна относительно другой в крепежных элементах, пластины установлены со смещением в осевом направлении планшайбы так, что каждая из них имеет свой след прерывистого резания на образце, закрепленном на базовой площадке динамометра сжатия, выполненного заодно с кронштейном, с помощью которого динамометр крепится в резцедержателе. В теле кронштейна размещены элементы гидравлического амортизатора,шток которого жестко закреплен к пружинящему элементу динамометра и связан с вихревым датчиком, закрепленным в кронштейне, жестко связанном со стержнем, установленным в нише суппорта, опирающегося с помощью ползушек-вкладышей на направляющие станка. Недостатками известного стенда для исследования износостойкости металлорежущих пластин является сложность конструкции. Известен также стенд для испытания материалов на трение и износ (А.с.22353072 01 3/56),содержащий станину, установленные на ней держатели контробразца и образца, шток, привод возвратно-поступательного перемещения контробразца и узел нагружения. Стенд дополнительно содержит пару закрепленных на образце гибких шлангов, в которые вставлен комплект манжет для обеспечения герметизации штока и работы стенда под давлением совмещенных с закрытыми ими стаканами, а также тензодатчики для определения создаваемой нагрузки и силы трения между образцом и контробразцом. Недостатками известной конструкции являются сложность конструкции, громоздкость. Задача полезной моделиупрощение конструкции. Технический результат от использования полезной модели состоит в создании компактного, мобильного устройства. Сущность полезной модели заключается в следующем. Предложен стенд для испытания материалов на трение и износ, содержащий станину, шток,установленный на штоке держатель образца, отличающийся тем, что станина дополнительно содержит привод вращения, а шток подпружинен и установлен подвижно в станине с возможностью перемещения по оси. На фиг. 1 представлено устройство в общем виде. Стенд для испытания материалов на трение и износ представляет собой конструкцию, состоящую из станины 1, пружины 2, штока 3, образца 4, держателя образца 5, среды испытания 6, привода вращения 7. Принцип действия стенда для испытания материалов на трение и износ испытуемый образец 4,закрепленный на штоке 3, опирающемся на пружину 2 держателем образца 5 в станине 1, вращаясь от привода вращения 7, истирается о среду испытания 6 в течение заданного промежутка времени и при сжатии пружины 2. Далее испытуемый образец меняется, испытание повторяется и результаты сравниваются. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Стенд для испытания материалов на трение и износ, содержащий станину, шток, установленный на штоке держатель образца, отличающийся тем, что станина дополнительно содержит привод вращения,а шток подпружинен и установлен подвижно в станине с возможностью перемещения по оси.
