Ротор снегоочистителя

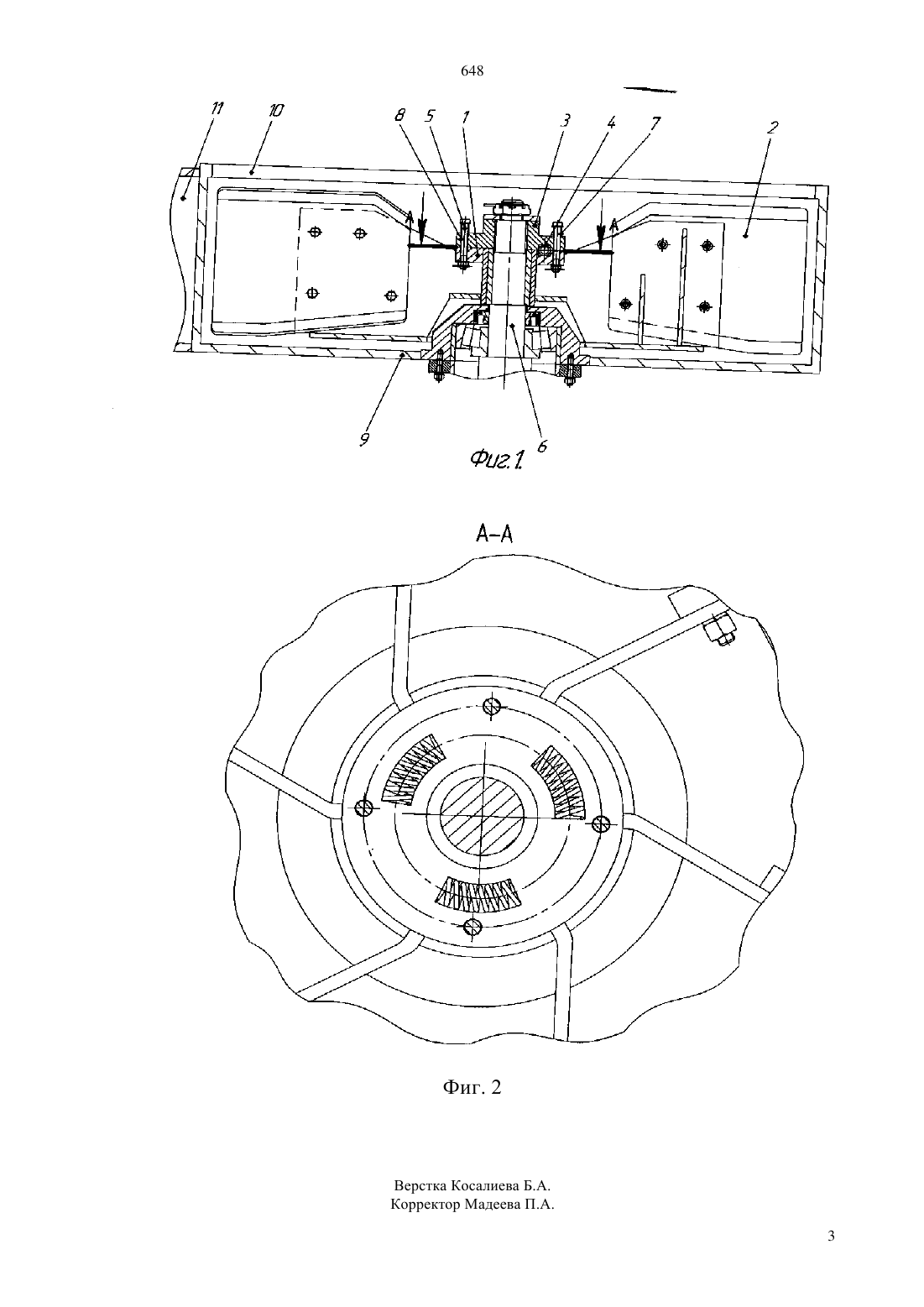

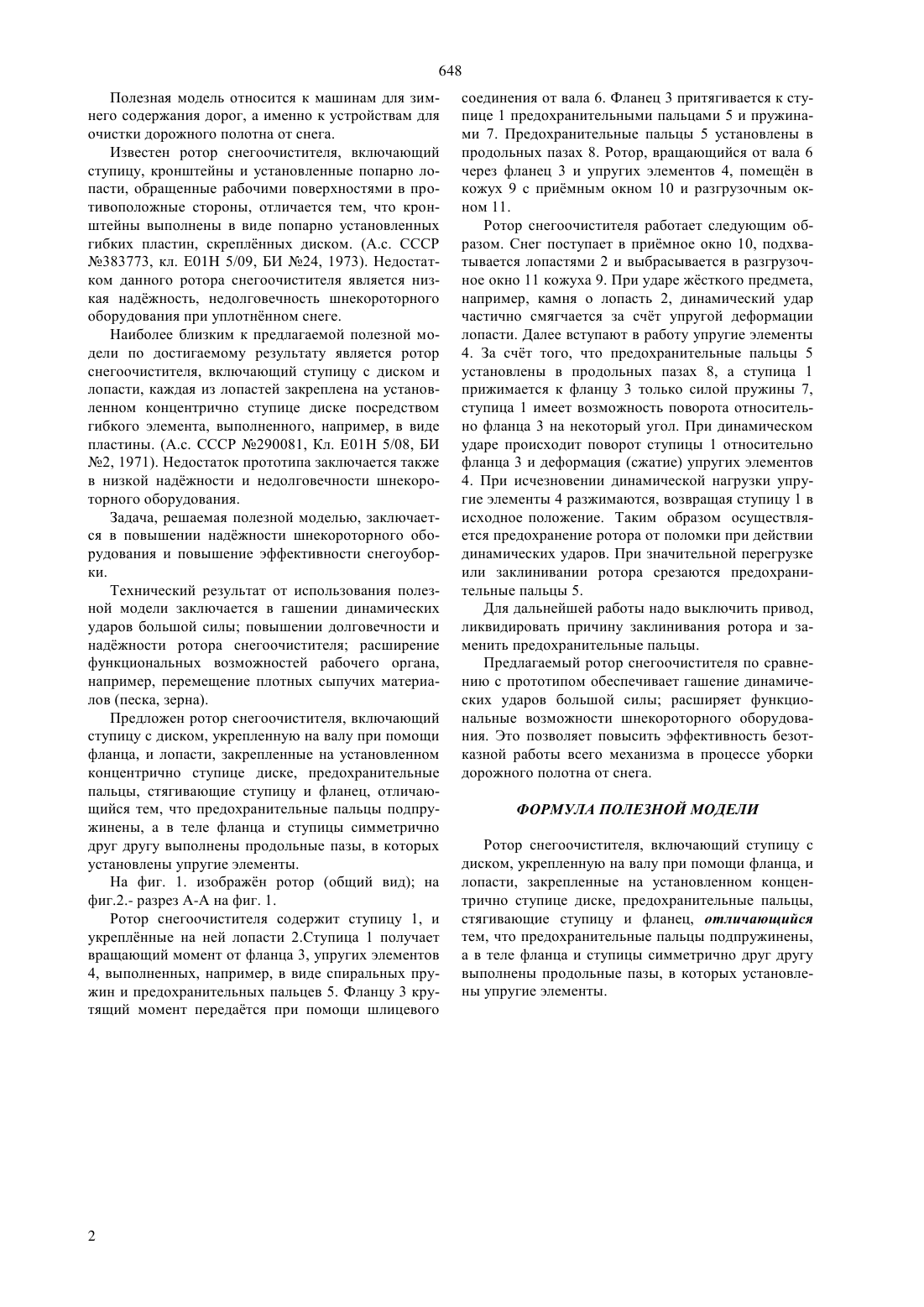

(51) 01 5/09 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ский результат от использования полезной модели заключается в гашении динамических ударов большой силы повышении долговечности и наджности ротора снегоочистителя расширение функциональных возможностей рабочего органа, например, перемещение плотных сыпучих материалов (песка,зерна). Предложен ротор снегоочистителя, включающий ступицу с диском, укрепленную на валу при помощи фланца, и лопасти, закрепленные на установленном концентрично ступице диске, предохранительные пальцы, стягивающие ступицу и фланец,отличающийся тем, что предохранительные пальцы подпружинены, а в теле фланца и ступицы симметрично друг другу выполнены продольные пазы, в которых установлены упругие элементы.(72) Емельянов Роман Сергеевич Гурьянов Георгий Александрович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(57) Полезная модель относится к машинам для зимнего содержания дорог, а именно к устройствам для очистки дорожного полотна от снега. Задача,решаемая полезной моделью, заключается в повышении наджности шнекороторного оборудования и повышение эффективности снегоуборки. Техниче 648 Полезная модель относится к машинам для зимнего содержания дорог, а именно к устройствам для очистки дорожного полотна от снега. Известен ротор снегоочистителя, включающий ступицу, кронштейны и установленные попарно лопасти, обращенные рабочими поверхностями в противоположные стороны, отличается тем, что кронштейны выполнены в виде попарно установленных гибких пластин, скреплнных диском. (А.с. СССР 383773, кл. Е 01 5/09, БИ 24, 1973). Недостатком данного ротора снегоочистителя является низкая наджность, недолговечность шнекороторного оборудования при уплотннном снеге. Наиболее близким к предлагаемой полезной модели по достигаемому результату является ротор снегоочистителя, включающий ступицу с диском и лопасти, каждая из лопастей закреплена на установленном концентрично ступице диске посредством гибкого элемента, выполненного, например, в виде пластины. (А.с. СССР 290081, Кл. Е 01 5/08, БИ 2, 1971). Недостаток прототипа заключается также в низкой наджности и недолговечности шнекороторного оборудования. Задача, решаемая полезной моделью, заключается в повышении наджности шнекороторного оборудования и повышение эффективности снегоуборки. Технический результат от использования полезной модели заключается в гашении динамических ударов большой силы повышении долговечности и наджности ротора снегоочистителя расширение функциональных возможностей рабочего органа,например, перемещение плотных сыпучих материалов (песка, зерна). Предложен ротор снегоочистителя, включающий ступицу с диском, укрепленную на валу при помощи фланца, и лопасти, закрепленные на установленном концентрично ступице диске, предохранительные пальцы, стягивающие ступицу и фланец, отличающийся тем, что предохранительные пальцы подпружинены, а в теле фланца и ступицы симметрично друг другу выполнены продольные пазы, в которых установлены упругие элементы. На фиг. 1. изображн ротор (общий вид) на фиг.2.- разрез А-А на фиг. 1. Ротор снегоочистителя содержит ступицу 1, и укреплнные на ней лопасти 2.Ступица 1 получает вращающий момент от фланца 3, упругих элементов 4, выполненных, например, в виде спиральных пружин и предохранительных пальцев 5. Фланцу 3 крутящий момент передатся при помощи шлицевого соединения от вала 6. Фланец 3 притягивается к ступице 1 предохранительными пальцами 5 и пружинами 7. Предохранительные пальцы 5 установлены в продольных пазах 8. Ротор, вращающийся от вала 6 через фланец 3 и упругих элементов 4, помещн в кожух 9 с примным окном 10 и разгрузочным окном 11. Ротор снегоочистителя работает следующим образом. Снег поступает в примное окно 10, подхватывается лопастями 2 и выбрасывается в разгрузочное окно 11 кожуха 9. При ударе жсткого предмета,например, камня о лопасть 2, динамический удар частично смягчается за счт упругой деформации лопасти. Далее вступают в работу упругие элементы 4. За счт того, что предохранительные пальцы 5 установлены в продольных пазах 8, а ступица 1 прижимается к фланцу 3 только силой пружины 7,ступица 1 имеет возможность поворота относительно фланца 3 на некоторый угол. При динамическом ударе происходит поворот ступицы 1 относительно фланца 3 и деформация (сжатие) упругих элементов 4. При исчезновении динамической нагрузки упругие элементы 4 разжимаются, возвращая ступицу 1 в исходное положение. Таким образом осуществляется предохранение ротора от поломки при действии динамических ударов. При значительной перегрузке или заклинивании ротора срезаются предохранительные пальцы 5. Для дальнейшей работы надо выключить привод,ликвидировать причину заклинивания ротора и заменить предохранительные пальцы. Предлагаемый ротор снегоочистителя по сравнению с прототипом обеспечивает гашение динамических ударов большой силы расширяет функциональные возможности шнекороторного оборудования. Это позволяет повысить эффективность безотказной работы всего механизма в процессе уборки дорожного полотна от снега. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Ротор снегоочистителя, включающий ступицу с диском, укрепленную на валу при помощи фланца, и лопасти, закрепленные на установленном концентрично ступице диске, предохранительные пальцы,стягивающие ступицу и фланец, отличающийся тем, что предохранительные пальцы подпружинены,а в теле фланца и ступицы симметрично друг другу выполнены продольные пазы, в которых установлены упругие элементы.
