Шкаф релейный универсальный

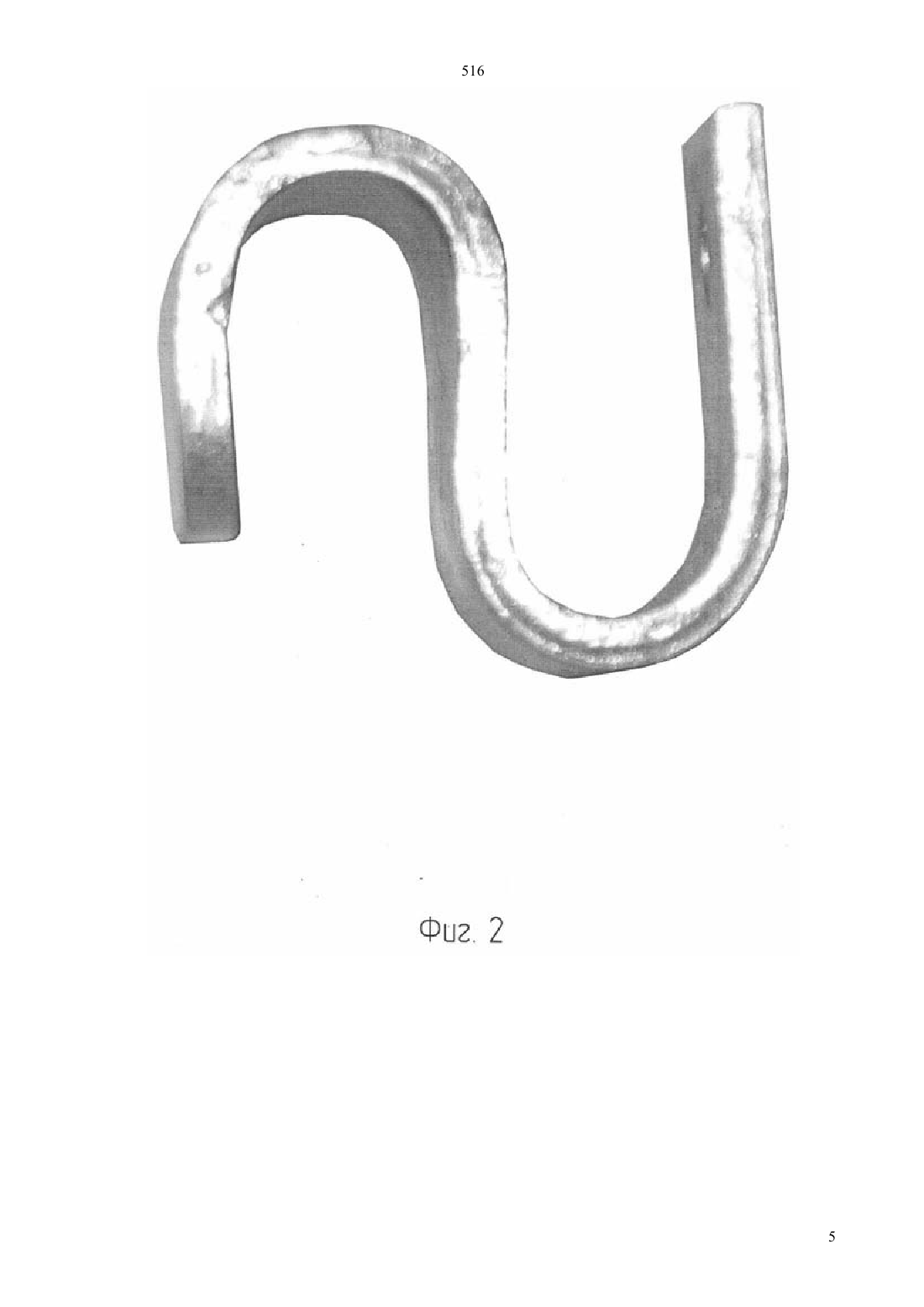

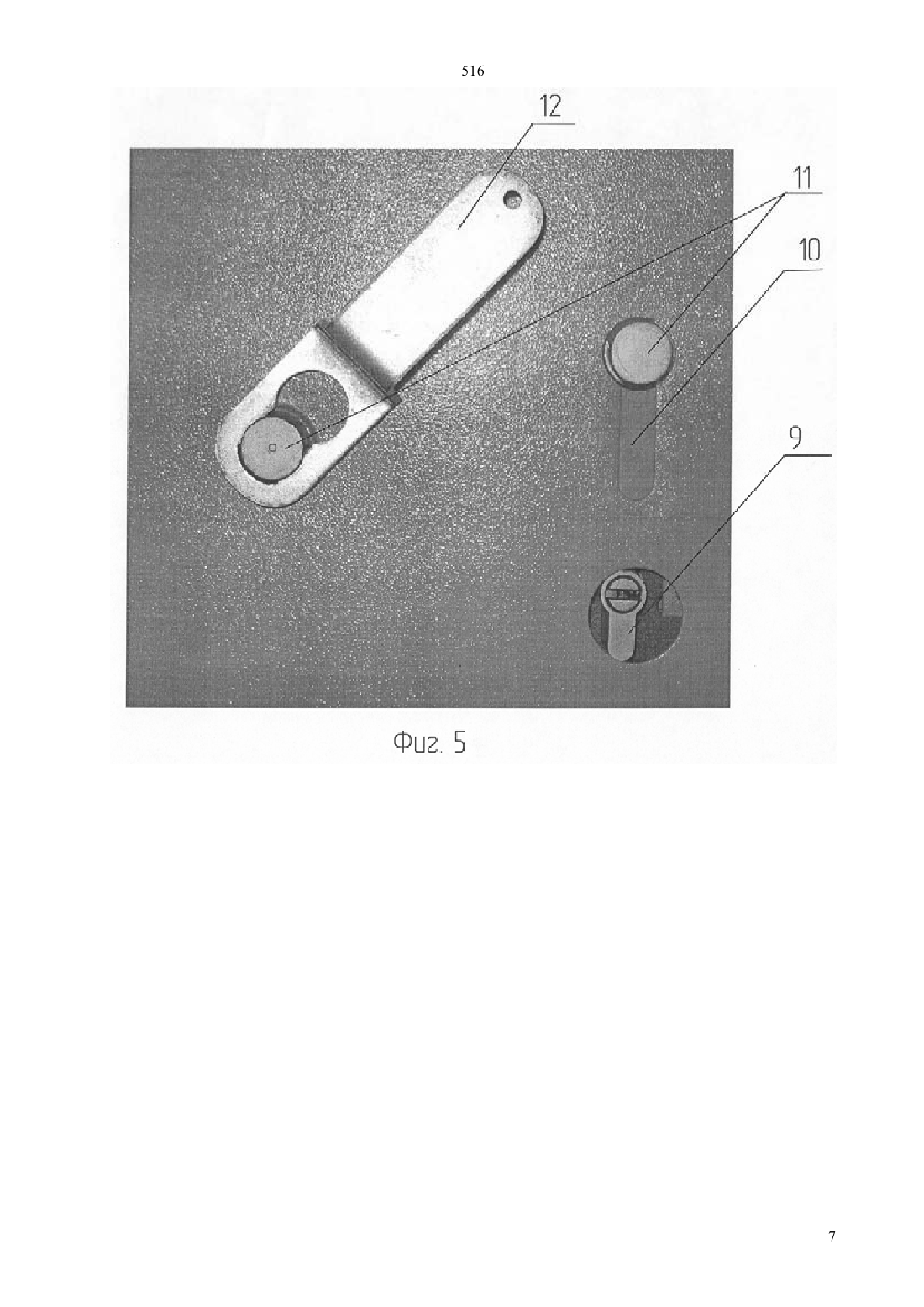

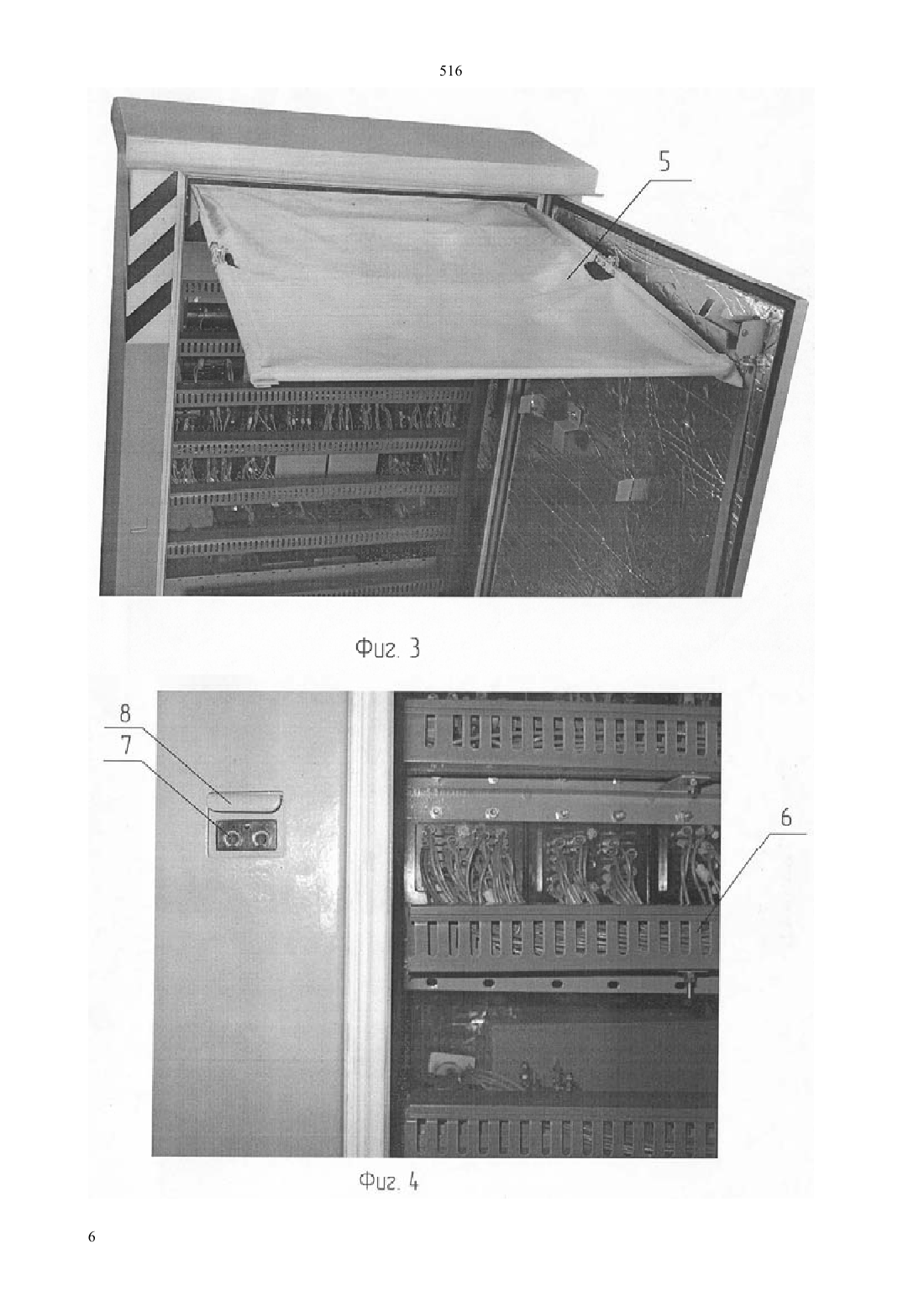

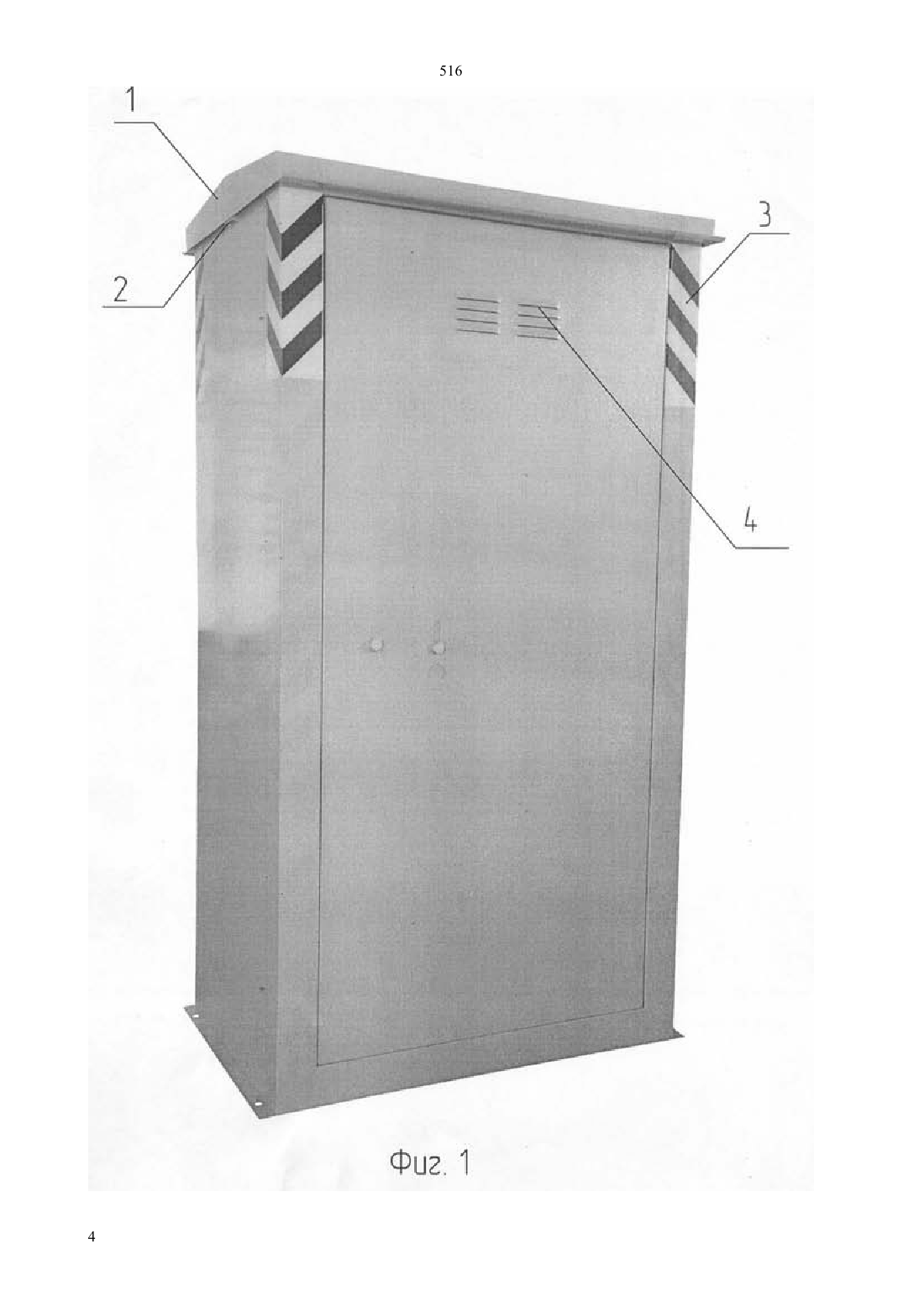

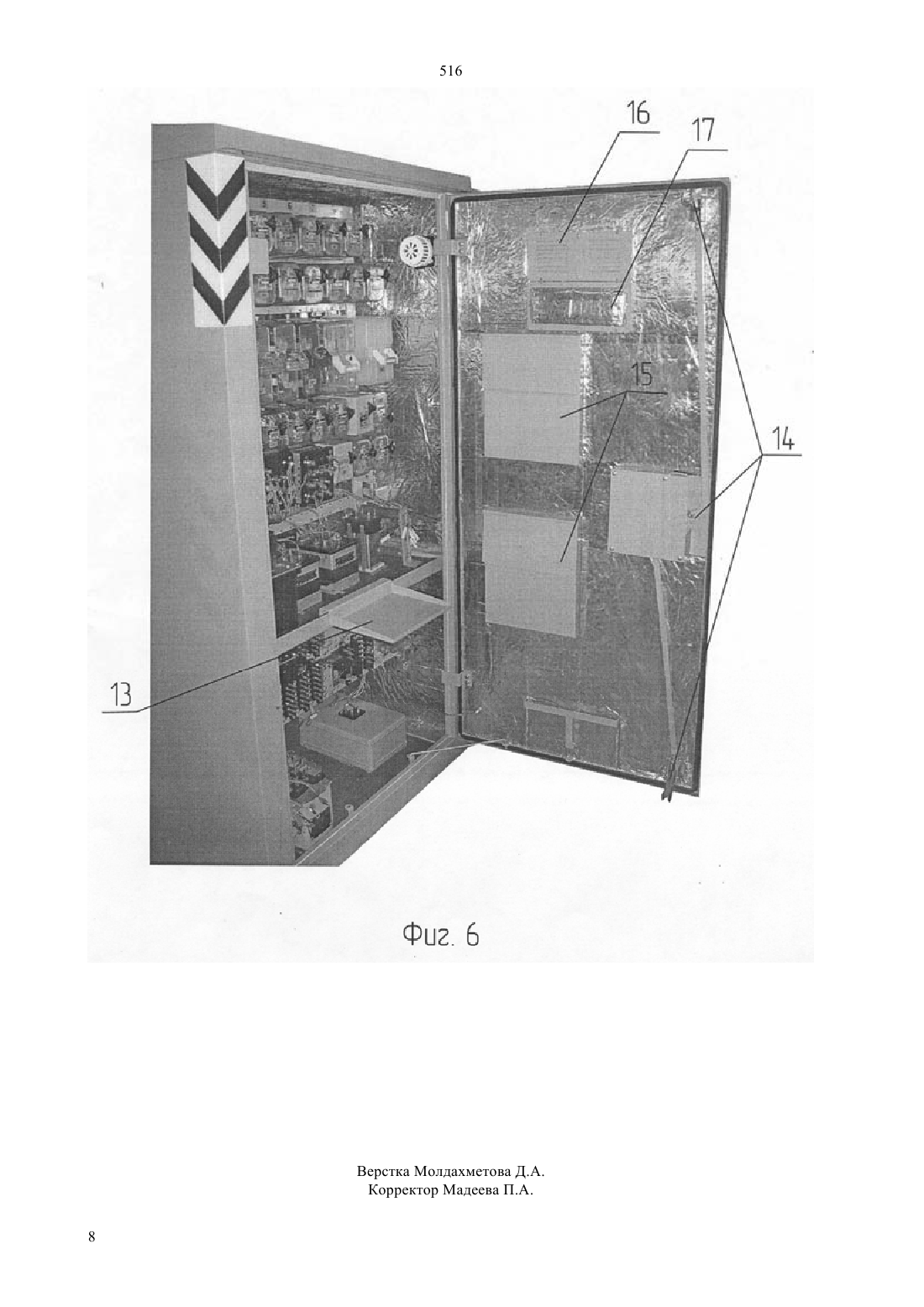

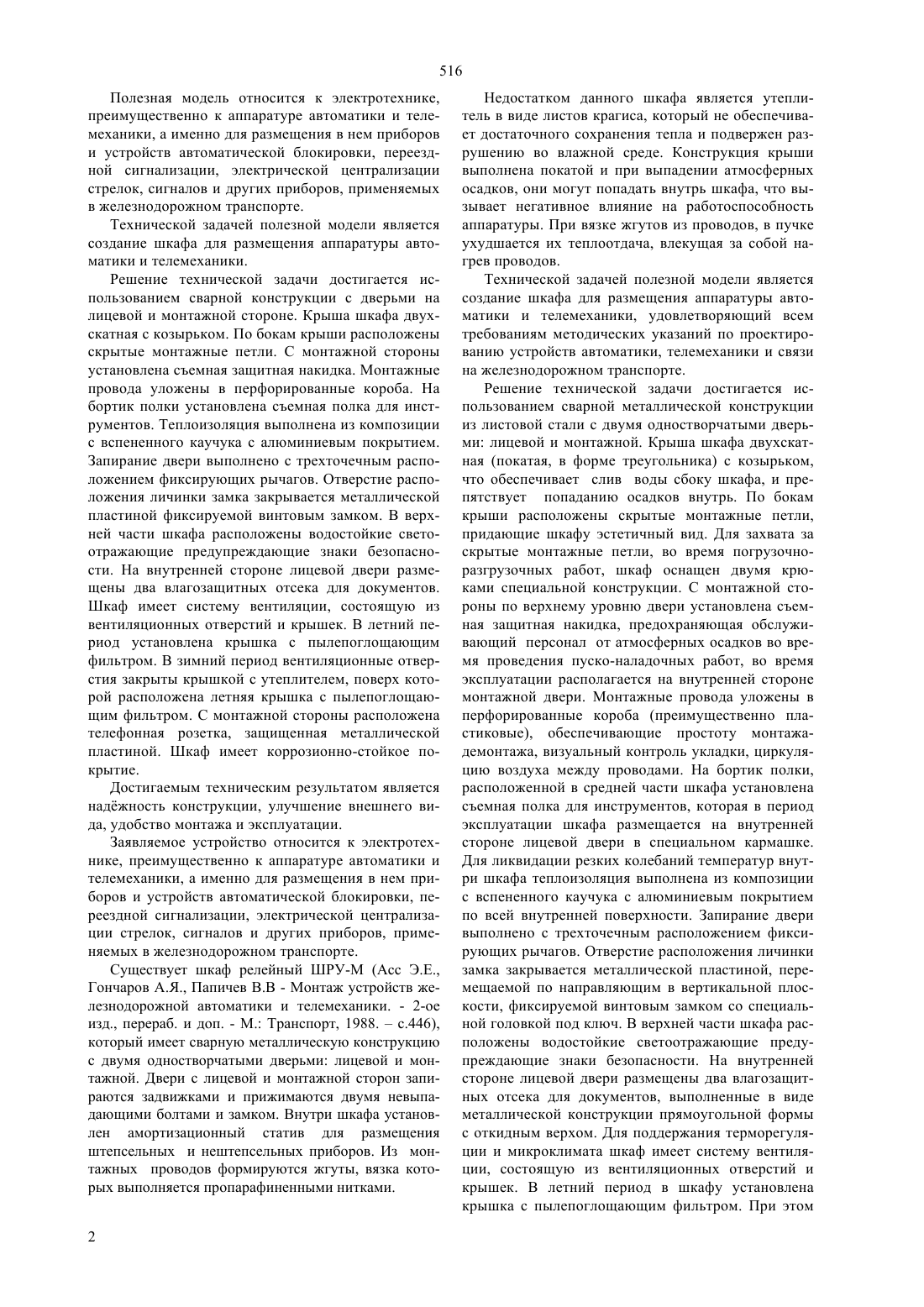

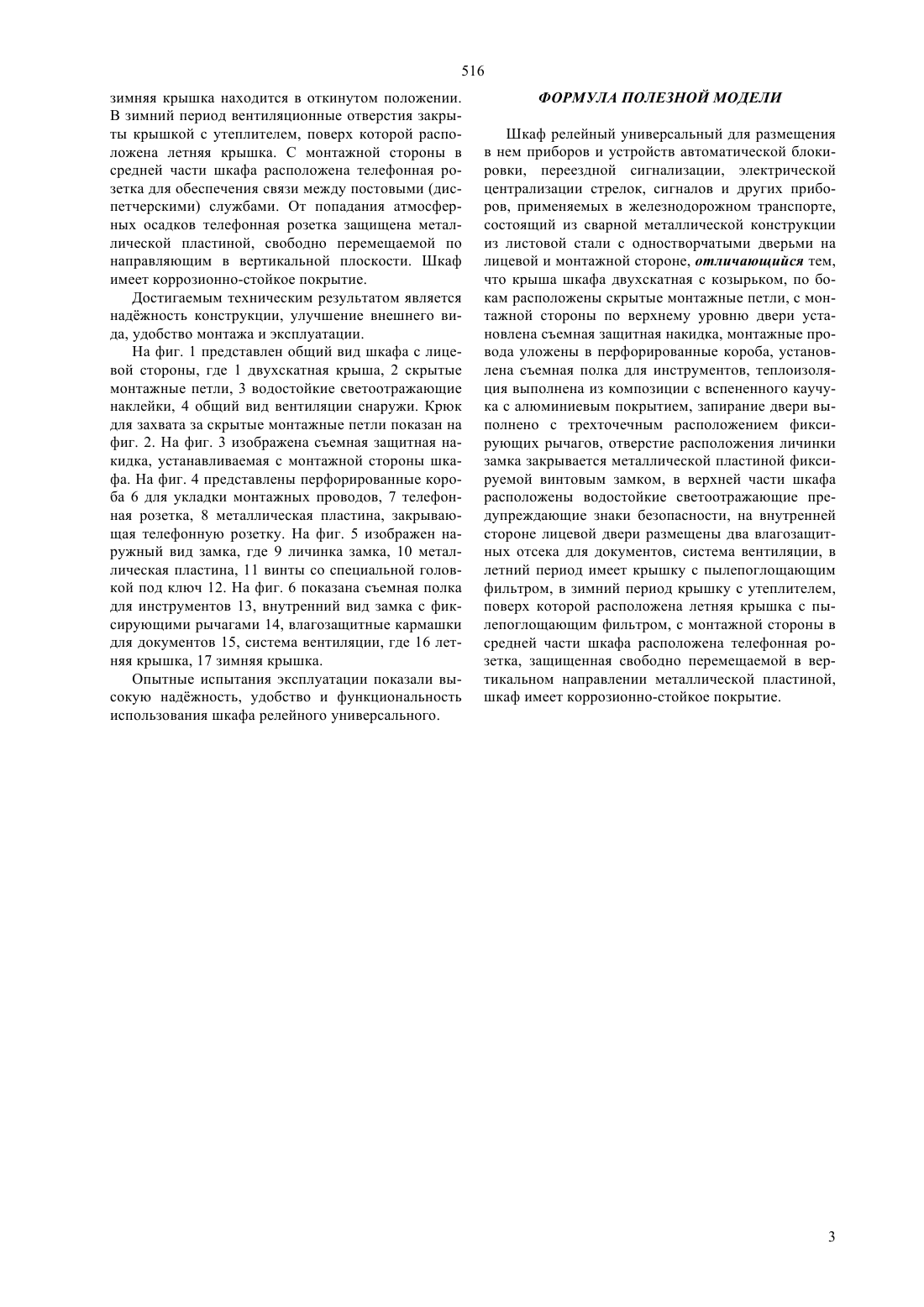

(51) Н 02 В 1/015 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ скрытые монтажные петли. С монтажной стороны установлена съемная защитная накидка. Монтажные провода уложены в перфорированные короба. На бортик полки установлена съемная полка для инструментов. Теплоизоляция выполнена из композиции с вспененного каучука с алюминиевым покрытием. Запирание двери выполнено с трехточечным расположением фиксирующих рычагов. Отверстие расположения личинки замка закрывается металлической пластиной фиксируемой винтовым замком. В верхней части шкафа расположены водостойкие светоотражающие предупреждающие знаки безопасности. На внутренней стороне лицевой двери размещены два влагозащитных отсека для документов. Шкаф имеет систему вентиляции, состоящую из вентиляционных отверстий и крышек. В летний период установлена крышка с пылепоглощающим фильтром. В зимний период вентиляционные отверстия закрыты крышкой с утеплителем, поверх которой расположена летняя крышка с пылепоглощающим фильтром. С монтажной стороны расположена телефонная розетка, защищенная металлической пластиной. Шкаф имеет коррозионно-стойкое покрытие. Достигаемым техническим результатом является наджность конструкции, улучшение внешнего вида, удобство монтажа и эксплуатации.(72) Кулошин Сергей Ильич Клюев Сергей Николаевич(56) Асс Э.Е., Гончаров А.Я., Папичев В.В. - Монтаж устройств железнодорожной автоматики и телемеханики. - 2-ое изд., перераб. и доп. - М. Транспорт, 1988 г., с.446(57) Полезная модель относится к электротехнике,преимущественно к аппаратуре автоматики и телемеханики, а именно для размещения в нем приборов и устройств автоматической блокировки, переездной сигнализации, электрической централизации стрелок, сигналов и других приборов, применяемых в железнодорожном транспорте. Технической задачей полезной модели является создание шкафа для размещения аппаратуры автоматики и телемеханики. Решение технической задачи достигается использованием сварной конструкции с дверьми на лицевой и монтажной стороне. Крыша шкафа двухскатная с козырьком. По бокам крыши расположены 516 Полезная модель относится к электротехнике,преимущественно к аппаратуре автоматики и телемеханики, а именно для размещения в нем приборов и устройств автоматической блокировки, переездной сигнализации, электрической централизации стрелок, сигналов и других приборов, применяемых в железнодорожном транспорте. Технической задачей полезной модели является создание шкафа для размещения аппаратуры автоматики и телемеханики. Решение технической задачи достигается использованием сварной конструкции с дверьми на лицевой и монтажной стороне. Крыша шкафа двухскатная с козырьком. По бокам крыши расположены скрытые монтажные петли. С монтажной стороны установлена съемная защитная накидка. Монтажные провода уложены в перфорированные короба. На бортик полки установлена съемная полка для инструментов. Теплоизоляция выполнена из композиции с вспененного каучука с алюминиевым покрытием. Запирание двери выполнено с трехточечным расположением фиксирующих рычагов. Отверстие расположения личинки замка закрывается металлической пластиной фиксируемой винтовым замком. В верхней части шкафа расположены водостойкие светоотражающие предупреждающие знаки безопасности. На внутренней стороне лицевой двери размещены два влагозащитных отсека для документов. Шкаф имеет систему вентиляции, состоящую из вентиляционных отверстий и крышек. В летний период установлена крышка с пылепоглощающим фильтром. В зимний период вентиляционные отверстия закрыты крышкой с утеплителем, поверх которой расположена летняя крышка с пылепоглощающим фильтром. С монтажной стороны расположена телефонная розетка, защищенная металлической пластиной. Шкаф имеет коррозионно-стойкое покрытие. Достигаемым техническим результатом является наджность конструкции, улучшение внешнего вида, удобство монтажа и эксплуатации. Заявляемое устройство относится к электротехнике, преимущественно к аппаратуре автоматики и телемеханики, а именно для размещения в нем приборов и устройств автоматической блокировки, переездной сигнализации, электрической централизации стрелок, сигналов и других приборов, применяемых в железнодорожном транспорте. Существует шкаф релейный ШРУ-М (Асс Э.Е.,Гончаров А.Я., Папичев В.В - Монтаж устройств железнодорожной автоматики и телемеханики. - 2-ое изд., перераб. и доп. - М. Транспорт, 1988.с.446),который имеет сварную металлическую конструкцию с двумя одностворчатыми дверьми лицевой и монтажной. Двери с лицевой и монтажной сторон запираются задвижками и прижимаются двумя невыпадающими болтами и замком. Внутри шкафа установлен амортизационный статив для размещения штепсельных и нештепсельных приборов. Из монтажных проводов формируются жгуты, вязка которых выполняется пропарафиненными нитками. 2 Недостатком данного шкафа является утеплитель в виде листов крагиса, который не обеспечивает достаточного сохранения тепла и подвержен разрушению во влажной среде. Конструкция крыши выполнена покатой и при выпадении атмосферных осадков, они могут попадать внутрь шкафа, что вызывает негативное влияние на работоспособность аппаратуры. При вязке жгутов из проводов, в пучке ухудшается их теплоотдача, влекущая за собой нагрев проводов. Технической задачей полезной модели является создание шкафа для размещения аппаратуры автоматики и телемеханики, удовлетворяющий всем требованиям методических указаний по проектированию устройств автоматики, телемеханики и связи на железнодорожном транспорте. Решение технической задачи достигается использованием сварной металлической конструкции из листовой стали с двумя одностворчатыми дверьми лицевой и монтажной. Крыша шкафа двухскатная (покатая, в форме треугольника) с козырьком,что обеспечивает слив воды сбоку шкафа, и препятствует попаданию осадков внутрь. По бокам крыши расположены скрытые монтажные петли,придающие шкафу эстетичный вид. Для захвата за скрытые монтажные петли, во время погрузочноразгрузочных работ, шкаф оснащен двумя крюками специальной конструкции. С монтажной стороны по верхнему уровню двери установлена съемная защитная накидка, предохраняющая обслуживающий персонал от атмосферных осадков во время проведения пуско-наладочных работ, во время эксплуатации располагается на внутренней стороне монтажной двери. Монтажные провода уложены в перфорированные короба (преимущественно пластиковые), обеспечивающие простоту монтажадемонтажа, визуальный контроль укладки, циркуляцию воздуха между проводами. На бортик полки,расположенной в средней части шкафа установлена съемная полка для инструментов, которая в период эксплуатации шкафа размещается на внутренней стороне лицевой двери в специальном кармашке. Для ликвидации резких колебаний температур внутри шкафа теплоизоляция выполнена из композиции с вспененного каучука с алюминиевым покрытием по всей внутренней поверхности. Запирание двери выполнено с трехточечным расположением фиксирующих рычагов. Отверстие расположения личинки замка закрывается металлической пластиной, перемещаемой по направляющим в вертикальной плоскости, фиксируемой винтовым замком со специальной головкой под ключ. В верхней части шкафа расположены водостойкие светоотражающие предупреждающие знаки безопасности. На внутренней стороне лицевой двери размещены два влагозащитных отсека для документов, выполненные в виде металлической конструкции прямоугольной формы с откидным верхом. Для поддержания терморегуляции и микроклимата шкаф имеет систему вентиляции, состоящую из вентиляционных отверстий и крышек. В летний период в шкафу установлена крышка с пылепоглощающим фильтром. При этом 516 зимняя крышка находится в откинутом положении. В зимний период вентиляционные отверстия закрыты крышкой с утеплителем, поверх которой расположена летняя крышка. С монтажной стороны в средней части шкафа расположена телефонная розетка для обеспечения связи между постовыми (диспетчерскими) службами. От попадания атмосферных осадков телефонная розетка защищена металлической пластиной, свободно перемещаемой по направляющим в вертикальной плоскости. Шкаф имеет коррозионно-стойкое покрытие. Достигаемым техническим результатом является наджность конструкции, улучшение внешнего вида, удобство монтажа и эксплуатации. На фиг. 1 представлен общий вид шкафа с лицевой стороны, где 1 двухскатная крыша, 2 скрытые монтажные петли, 3 водостойкие светоотражающие наклейки, 4 общий вид вентиляции снаружи. Крюк для захвата за скрытые монтажные петли показан на фиг. 2. На фиг. 3 изображена съемная защитная накидка, устанавливаемая с монтажной стороны шкафа. На фиг. 4 представлены перфорированные короба 6 для укладки монтажных проводов, 7 телефонная розетка, 8 металлическая пластина, закрывающая телефонную розетку. На фиг. 5 изображен наружный вид замка, где 9 личинка замка, 10 металлическая пластина, 11 винты со специальной головкой под ключ 12. На фиг. 6 показана съемная полка для инструментов 13, внутренний вид замка с фиксирующими рычагами 14, влагозащитные кармашки для документов 15, система вентиляции, где 16 летняя крышка, 17 зимняя крышка. Опытные испытания эксплуатации показали высокую наджность, удобство и функциональность использования шкафа релейного универсального. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Шкаф релейный универсальный для размещения в нем приборов и устройств автоматической блокировки, переездной сигнализации, электрической централизации стрелок, сигналов и других приборов, применяемых в железнодорожном транспорте,состоящий из сварной металлической конструкции из листовой стали с одностворчатыми дверьми на лицевой и монтажной стороне, отличающийся тем,что крыша шкафа двухскатная с козырьком, по бокам расположены скрытые монтажные петли, с монтажной стороны по верхнему уровню двери установлена съемная защитная накидка, монтажные провода уложены в перфорированные короба, установлена съемная полка для инструментов, теплоизоляция выполнена из композиции с вспененного каучука с алюминиевым покрытием, запирание двери выполнено с трехточечным расположением фиксирующих рычагов, отверстие расположения личинки замка закрывается металлической пластиной фиксируемой винтовым замком, в верхней части шкафа расположены водостойкие светоотражающие предупреждающие знаки безопасности, на внутренней стороне лицевой двери размещены два влагозащитных отсека для документов, система вентиляции, в летний период имеет крышку с пылепоглощающим фильтром, в зимний период крышку с утеплителем,поверх которой расположена летняя крышка с пылепоглощающим фильтром, с монтажной стороны в средней части шкафа расположена телефонная розетка, защищенная свободно перемещаемой в вертикальном направлении металлической пластиной,шкаф имеет коррозионно-стойкое покрытие.
