Универсальный отопительный котел

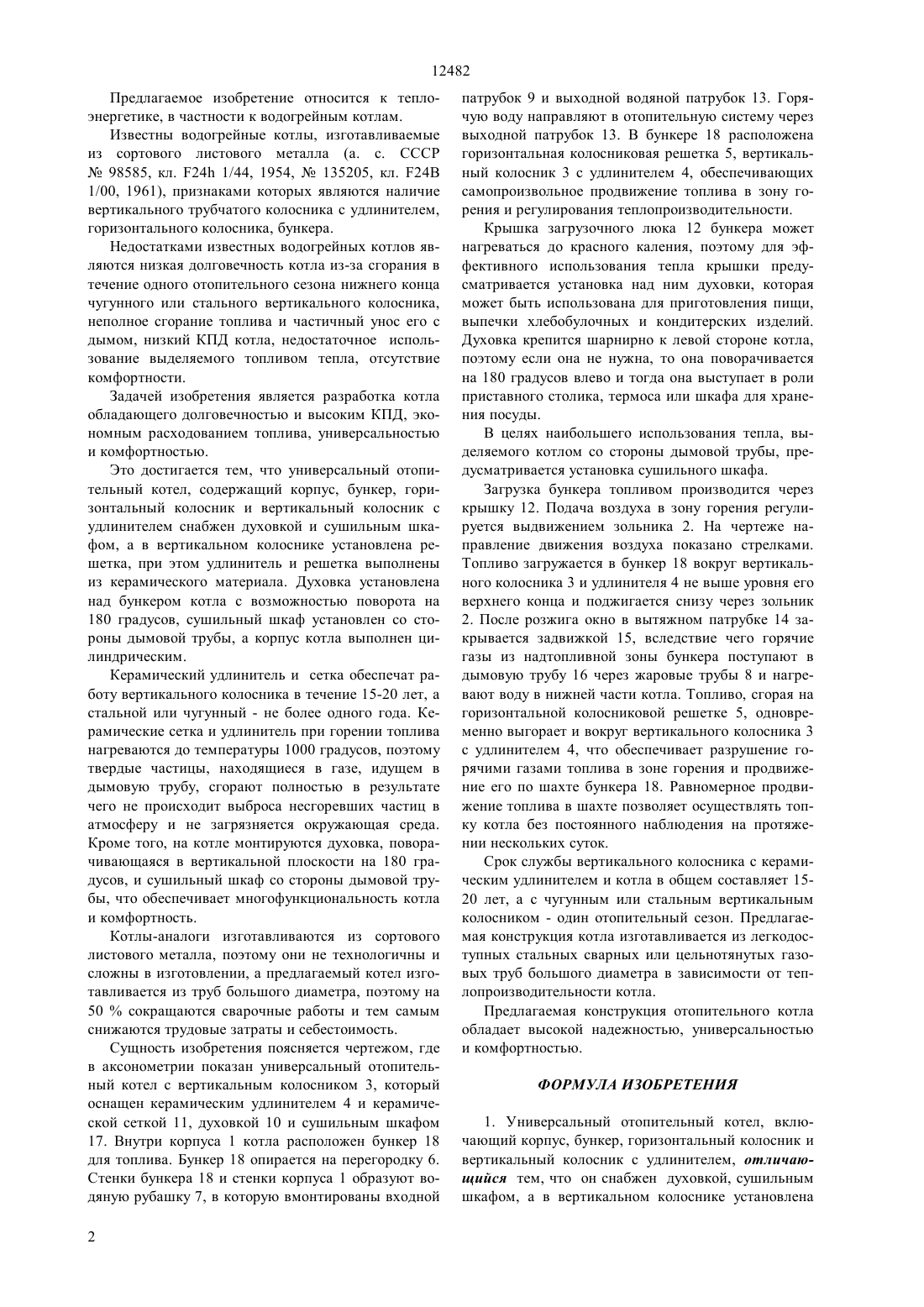

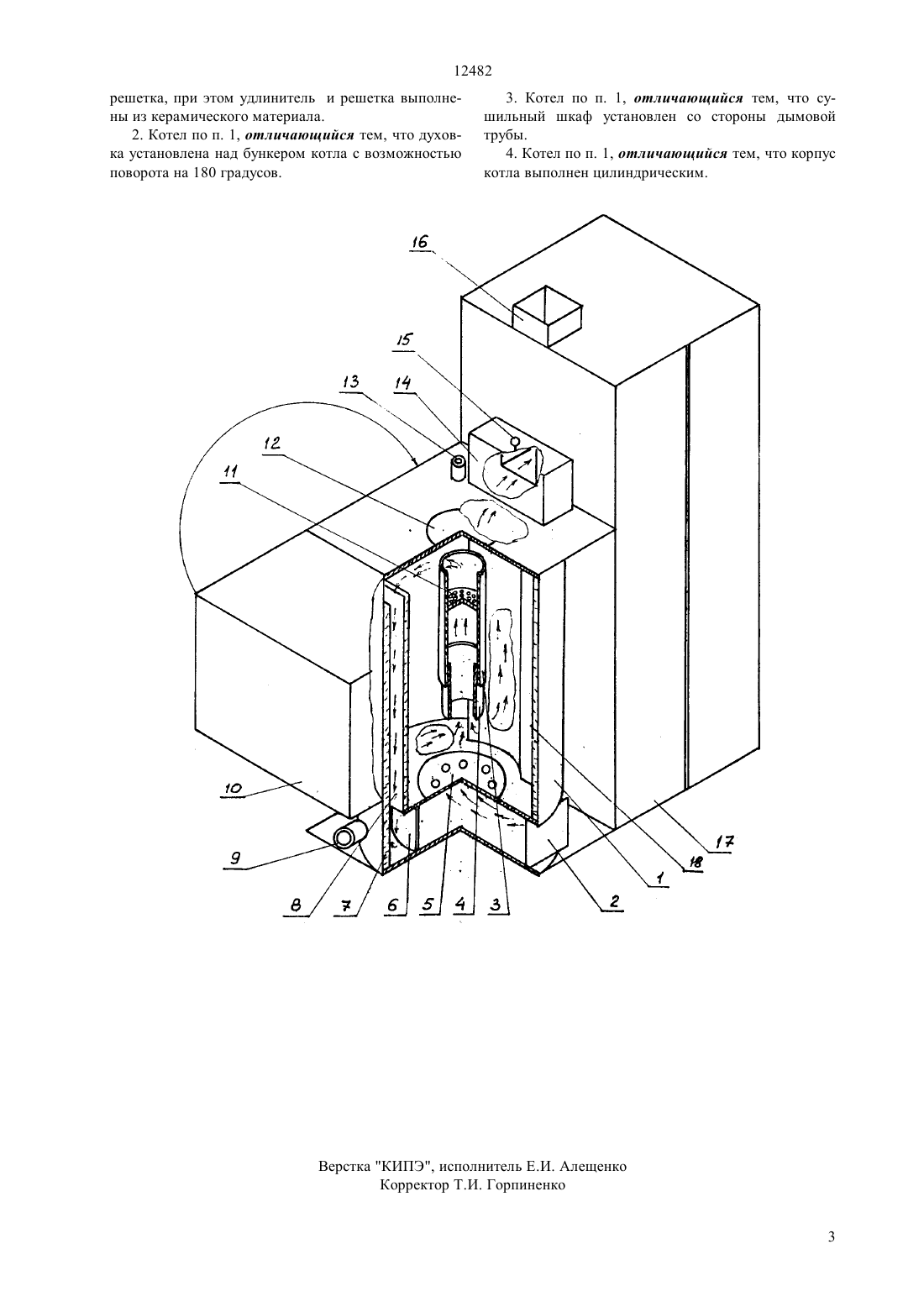

(51)7 24 1/22, 22 1/24 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Ли Рудольф Жумабеков Азимхан Туганбаевич(57) Предлагаемое изобретение относится к теплоэнергетике, в частности к водогрейным котлам. Универсальный отопительный котел включает цилиндрический корпус, бункер, горизонтальный колосник и вертикальный колосник с удлинителем. В вертикальном колоснике установлена решетка. Удлинитель и решетка выполнены из керамического материала. Котел снабжен духовкой, установленной над бункером котла с возможностью поворота на 180 градусов, и сушильным шкафом, установленным со стороны дымовой трубы. Установка удлинителя и сетки из керамики значительно увеличивает срок службы котла, обеспечивает полное сгорание твердых частиц, находящихся в дыме, меньше засоряются жаровые трубы, увеличивается КПД котла, сокращает расход топлива, а наличие духовки и сушильного шкафа повышает комфортность. 12482 Предлагаемое изобретение относится к теплоэнергетике, в частности к водогрейным котлам. Известны водогрейные котлы, изготавливаемые из сортового листового металла (а. с. СССР 98585, кл. 24 1/44, 1954,135205, кл. 24 1/00, 1961), признаками которых являются наличие вертикального трубчатого колосника с удлинителем,горизонтального колосника, бункера. Недостатками известных водогрейных котлов являются низкая долговечность котла из-за сгорания в течение одного отопительного сезона нижнего конца чугунного или стального вертикального колосника,неполное сгорание топлива и частичный унос его с дымом, низкий КПД котла, недостаточное использование выделяемого топливом тепла, отсутствие комфортности. Задачей изобретения является разработка котла обладающего долговечностью и высоким КПД, экономным расходованием топлива, универсальностью и комфортностью. Это достигается тем, что универсальный отопительный котел, содержащий корпус, бункер, горизонтальный колосник и вертикальный колосник с удлинителем снабжен духовкой и сушильным шкафом, а в вертикальном колоснике установлена решетка, при этом удлинитель и решетка выполнены из керамического материала. Духовка установлена над бункером котла с возможностью поворота на 180 градусов, сушильный шкаф установлен со стороны дымовой трубы, а корпус котла выполнен цилиндрическим. Керамический удлинитель и сетка обеспечат работу вертикального колосника в течение 15-20 лет, а стальной или чугунный - не более одного года. Керамические сетка и удлинитель при горении топлива нагреваются до температуры 1000 градусов, поэтому твердые частицы, находящиеся в газе, идущем в дымовую трубу, сгорают полностью в результате чего не происходит выброса несгоревших частиц в атмосферу и не загрязняется окружающая среда. Кроме того, на котле монтируются духовка, поворачивающаяся в вертикальной плоскости на 180 градусов, и сушильный шкаф со стороны дымовой трубы, что обеспечивает многофункциональность котла и комфортность. Котлы-аналоги изготавливаются из сортового листового металла, поэтому они не технологичны и сложны в изготовлении, а предлагаемый котел изготавливается из труб большого диаметра, поэтому на 50 сокращаются сварочные работы и тем самым снижаются трудовые затраты и себестоимость. Сущность изобретения поясняется чертежом, где в аксонометрии показан универсальный отопительный котел с вертикальным колосником 3, который оснащен керамическим удлинителем 4 и керамической сеткой 11, духовкой 10 и сушильным шкафом 17. Внутри корпуса 1 котла расположен бункер 18 для топлива. Бункер 18 опирается на перегородку 6. Стенки бункера 18 и стенки корпуса 1 образуют водяную рубашку 7, в которую вмонтированы входной 2 патрубок 9 и выходной водяной патрубок 13. Горячую воду направляют в отопительную систему через выходной патрубок 13. В бункере 18 расположена горизонтальная колосниковая решетка 5, вертикальный колосник 3 с удлинителем 4, обеспечивающих самопроизвольное продвижение топлива в зону горения и регулирования теплопроизводительности. Крышка загрузочного люка 12 бункера может нагреваться до красного каления, поэтому для эффективного использования тепла крышки предусматривается установка над ним духовки, которая может быть использована для приготовления пищи,выпечки хлебобулочных и кондитерских изделий. Духовка крепится шарнирно к левой стороне котла,поэтому если она не нужна, то она поворачивается на 180 градусов влево и тогда она выступает в роли приставного столика, термоса или шкафа для хранения посуды. В целях наибольшего использования тепла, выделяемого котлом со стороны дымовой трубы, предусматривается установка сушильного шкафа. Загрузка бункера топливом производится через крышку 12. Подача воздуха в зону горения регулируется выдвижением зольника 2. На чертеже направление движения воздуха показано стрелками. Топливо загружается в бункер 18 вокруг вертикального колосника 3 и удлинителя 4 не выше уровня его верхнего конца и поджигается снизу через зольник 2. После розжига окно в вытяжном патрубке 14 закрывается задвижкой 15, вследствие чего горячие газы из надтопливной зоны бункера поступают в дымовую трубу 16 через жаровые трубы 8 и нагревают воду в нижней части котла. Топливо, сгорая на горизонтальной колосниковой решетке 5, одновременно выгорает и вокруг вертикального колосника 3 с удлинителем 4, что обеспечивает разрушение горячими газами топлива в зоне горения и продвижение его по шахте бункера 18. Равномерное продвижение топлива в шахте позволяет осуществлять топку котла без постоянного наблюдения на протяжении нескольких суток. Срок службы вертикального колосника с керамическим удлинителем и котла в общем составляет 1520 лет, а с чугунным или стальным вертикальным колосником - один отопительный сезон. Предлагаемая конструкция котла изготавливается из легкодоступных стальных сварных или цельнотянутых газовых труб большого диаметра в зависимости от теплопроизводительности котла. Предлагаемая конструкция отопительного котла обладает высокой надежностью, универсальностью и комфортностью. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Универсальный отопительный котел, включающий корпус, бункер, горизонтальный колосник и вертикальный колосник с удлинителем, отличающийся тем, что он снабжен духовкой, сушильным шкафом, а в вертикальном колоснике установлена 12482 решетка, при этом удлинитель и решетка выполнены из керамического материала. 2. Котел по п. 1, отличающийся тем, что духовка установлена над бункером котла с возможностью поворота на 180 градусов. 3. Котел по п. 1, отличающийся тем, что сушильный шкаф установлен со стороны дымовой трубы. 4. Котел по п. 1, отличающийся тем, что корпус котла выполнен цилиндрическим.
