Маятниковый профилировщик

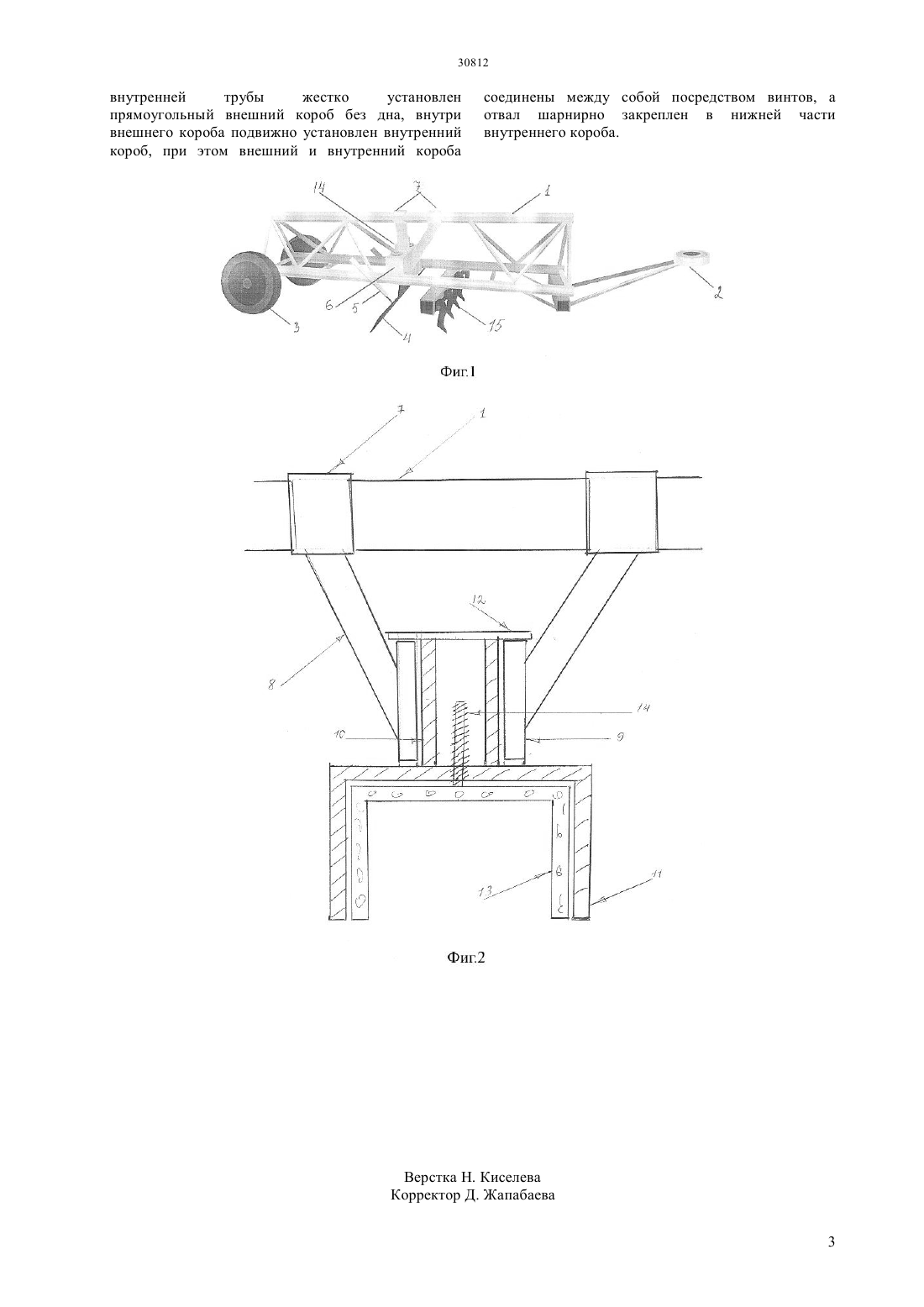

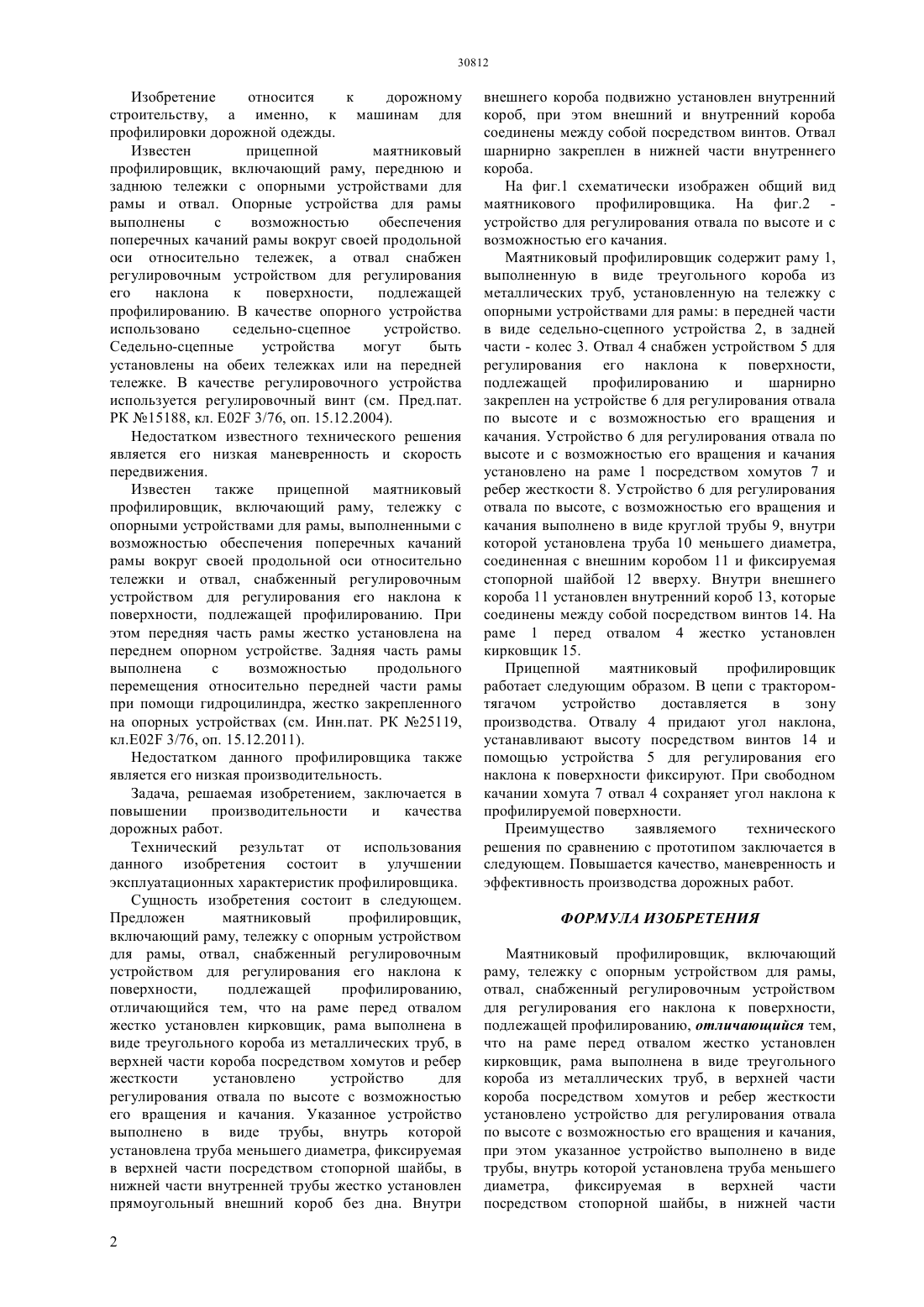

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отличающийся тем, что на раме перед отвалом жестко установлен кирковщик, рама выполнена в виде треугольного короба из металлических труб, в верхней части короба посредством хомутов и ребер жесткости установлено устройство для регулирования отвала по высоте с возможностью его вращения и качания, при этом указанное устройство выполнено в виде трубы, внутрь которой установлена труба меньшего диаметра, фиксируемая в верхней части посредством стопорной шайбы, в нижней части внутренней трубы жестко установлен прямоугольный внешний короб без дна, внутри внешнего короба подвижно установлен внутренний короб, при этом внешний и внутренний короба соединены между собой посредством винтов, а отвал шарнирно закреплен в нижней части внутреннего короба.(56) Инновационный патент РК 25119, 2011(57) Изобретение относится к дорожному строительству, а именно, к машинам для профилировки дорожной одежды. Задача, решаемая изобретением,заключается в повышении производительности и качества дорожных работ. Технический результат от использования данного изобретения состоит в улучшении эксплуатационных характеристик профилировщика. Предложен маятниковый профилировщик,включающий раму, тележку с опорным устройством для рамы, отвал, снабженный регулировочным устройством для регулирования его наклона к поверхности,подлежащей профилированию, 30812 Изобретение относится к дорожному строительству, а именно, к машинам для профилировки дорожной одежды. Известен прицепной маятниковый профилировщик, включающий раму, переднюю и заднюю тележки с опорными устройствами для рамы и отвал. Опорные устройства для рамы выполнены с возможностью обеспечения поперечных качаний рамы вокруг своей продольной оси относительно тележек, а отвал снабжен регулировочным устройством для регулирования его наклона к поверхности,подлежащей профилированию. В качестве опорного устройства использовано седельно-сцепное устройство. Седельно-сцепные устройства могут быть установлены на обеих тележках или на передней тележке. В качестве регулировочного устройства используется регулировочный винт (см. Пред.пат. РК 15188, кл. 02 3/76, оп. 15.12.2004). Недостатком известного технического решения является его низкая маневренность и скорость передвижения. Известен также прицепной маятниковый профилировщик, включающий раму, тележку с опорными устройствами для рамы, выполненными с возможностью обеспечения поперечных качаний рамы вокруг своей продольной оси относительно тележки и отвал, снабженный регулировочным устройством для регулирования его наклона к поверхности, подлежащей профилированию. При этом передняя часть рамы жестко установлена на переднем опорном устройстве. Задняя часть рамы выполнена с возможностью продольного перемещения относительно передней части рамы при помощи гидроцилиндра, жестко закрепленного на опорных устройствах (см. Инн.пат. РК 25119,кл.02 3/76, п. 15.12.2011). Недостатком данного профилировщика также является его низкая производительность. Задача, решаемая изобретением, заключается в повышении производительности и качества дорожных работ. Технический результат от использования данного изобретения состоит в улучшении эксплуатационных характеристик профилировщика. Сущность изобретения состоит в следующем. Предложен маятниковый профилировщик,включающий раму, тележку с опорным устройством для рамы, отвал, снабженный регулировочным устройством для регулирования его наклона к поверхности,подлежащей профилированию,отличающийся тем, что на раме перед отвалом жестко установлен кирковщик, рама выполнена в виде треугольного короба из металлических труб, в верхней части короба посредством хомутов и ребер жесткости установлено устройство для регулирования отвала по высоте с возможностью его вращения и качания. Указанное устройство выполнено в виде трубы, внутрь которой установлена труба меньшего диаметра, фиксируемая в верхней части посредством стопорной шайбы, в нижней части внутренней трубы жестко установлен прямоугольный внешний короб без дна. Внутри 2 внешнего короба подвижно установлен внутренний короб, при этом внешний и внутренний короба соединены между собой посредством винтов. Отвал шарнирно закреплен в нижней части внутреннего короба. На фиг.1 схематически изображен общий вид маятникового профилировщика. На фиг.2 устройство для регулирования отвала по высоте и с возможностью его качания. Маятниковый профилировщик содержит раму 1,выполненную в виде треугольного короба из металлических труб, установленную на тележку с опорными устройствами для рамы в передней части в виде седельно-сцепного устройства 2, в задней части - колес 3. Отвал 4 снабжен устройством 5 для регулирования его наклона к поверхности,подлежащей профилированию и шарнирно закреплен на устройстве 6 для регулирования отвала по высоте и с возможностью его вращения и качания. Устройство 6 для регулирования отвала по высоте и с возможностью его вращения и качания установлено на раме 1 посредством хомутов 7 и ребер жесткости 8. Устройство 6 для регулирования отвала по высоте, с возможностью его вращения и качания выполнено в виде круглой трубы 9, внутри которой установлена труба 10 меньшего диаметра,соединенная с внешним коробом 11 и фиксируемая стопорной шайбой 12 вверху. Внутри внешнего короба 11 установлен внутренний короб 13, которые соединены между собой посредством винтов 14. На раме 1 перед отвалом 4 жестко установлен кирковщик 15. Прицепной маятниковый профилировщик работает следующим образом. В цепи с тракторомтягачом устройство доставляется в зону производства. Отвалу 4 придают угол наклона,устанавливают высоту посредством винтов 14 и помощью устройства 5 для регулирования его наклона к поверхности фиксируют. При свободном качании хомута 7 отвал 4 сохраняет угол наклона к профилируемой поверхности. Преимущество заявляемого технического решения по сравнению с прототипом заключается в следующем. Повышается качество, маневренность и эффективность производства дорожных работ. ФОРМУЛА ИЗОБРЕТЕНИЯ Маятниковый профилировщик, включающий раму, тележку с опорным устройством для рамы,отвал, снабженный регулировочным устройством для регулирования его наклона к поверхности,подлежащей профилированию, отличающийся тем,что на раме перед отвалом жестко установлен кирковщик, рама выполнена в виде треугольного короба из металлических труб, в верхней части короба посредством хомутов и ребер жесткости установлено устройство для регулирования отвала по высоте с возможностью его вращения и качания,при этом указанное устройство выполнено в виде трубы, внутрь которой установлена труба меньшего диаметра,фиксируемая в верхней части посредством стопорной шайбы, в нижней части внутренней трубы жестко установлен прямоугольный внешний короб без дна, внутри внешнего короба подвижно установлен внутренний короб, при этом внешний и внутренний короба соединены между собой посредством винтов, а отвал шарнирно закреплен в нижней части внутреннего короба.
