Прицепной маятниковый профилировщик

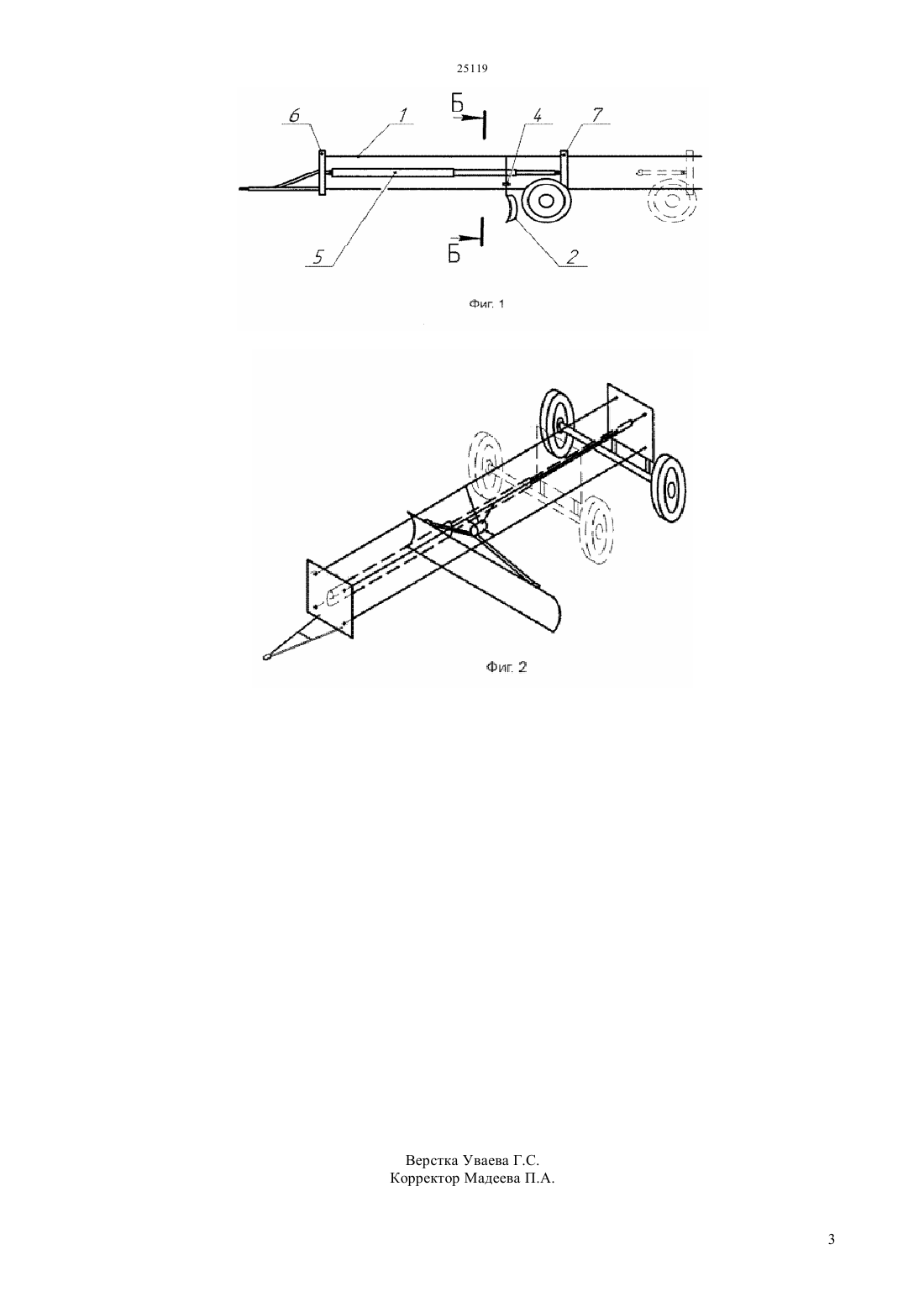

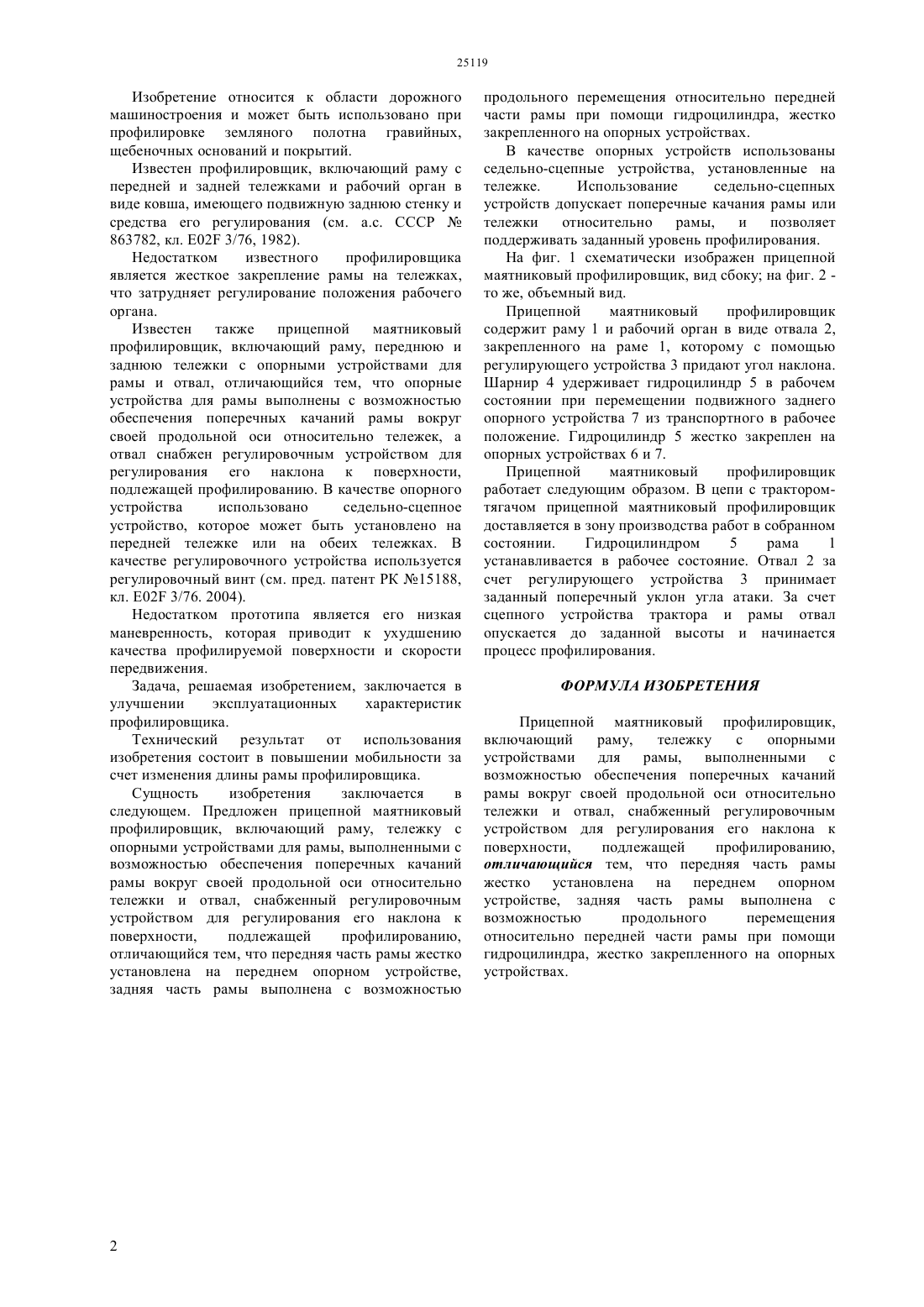

(51) 02 3/76 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ счет изменения длины рамы профилировщика. Прицепной маятниковый профилировщик включает раму, тележку с опорными устройствами для рамы,выполненными с возможностью обеспечения поперечных качаний рамы вокруг своей продольной оси относительно тележки и отвал, снабженный регулировочным устройством для регулирования его наклона к поверхности,подлежащей профилированию. Передняя часть рамы жестко установлена на переднем опорном устройстве,задняя часть рамы выполнена с возможностью продольного перемещения относительно передней части рамы при помощи гидроцилиндра, жестко закрепленного на опорных устройствах.(57) Изобретение относится к области дорожного машиностроения и может быть использовано при профилировке земляного полотна гравийных,щебеночных оснований и покрытий. Задача,решаемая изобретением, заключается в улучшении эксплуатационных характеристик профилировщика. Технический результат от использования изобретения состоит в повышении мобильности за Изобретение относится к области дорожного машиностроения и может быть использовано при профилировке земляного полотна гравийных,щебеночных оснований и покрытий. Известен профилировщик, включающий раму с передней и задней тележками и рабочий орган в виде ковша, имеющего подвижную заднюю стенку и средства его регулирования (см. а.с. СССР 863782, кл. 02 3/76, 1982). Недостатком известного профилировщика является жесткое закрепление рамы на тележках,что затрудняет регулирование положения рабочего органа. Известен также прицепной маятниковый профилировщик, включающий раму, переднюю и заднюю тележки с опорными устройствами для рамы и отвал, отличающийся тем, что опорные устройства для рамы выполнены с возможностью обеспечения поперечных качаний рамы вокруг своей продольной оси относительно тележек, а отвал снабжен регулировочным устройством для регулирования его наклона к поверхности,подлежащей профилированию. В качестве опорного устройства использовано седельно-сцепное устройство, которое может быть установлено на передней тележке или на обеих тележках. В качестве регулировочного устройства используется регулировочный винт (см. пред. патент РК 15188,кл. 02 3/76. 2004). Недостатком прототипа является его низкая маневренность, которая приводит к ухудшению качества профилируемой поверхности и скорости передвижения. Задача, решаемая изобретением, заключается в улучшении эксплуатационных характеристик профилировщика. Технический результат от использования изобретения состоит в повышении мобильности за счет изменения длины рамы профилировщика. Сущность изобретения заключается в следующем. Предложен прицепной маятниковый профилировщик, включающий раму, тележку с опорными устройствами для рамы, выполненными с возможностью обеспечения поперечных качаний рамы вокруг своей продольной оси относительно тележки и отвал, снабженный регулировочным устройством для регулирования его наклона к поверхности,подлежащей профилированию,отличающийся тем, что передняя часть рамы жестко установлена на переднем опорном устройстве,задняя часть рамы выполнена с возможностью продольного перемещения относительно передней части рамы при помощи гидроцилиндра, жестко закрепленного на опорных устройствах. В качестве опорных устройств использованы седельно-сцепные устройства, установленные на тележке. Использование седельно-сцепных устройств допускает поперечные качания рамы или тележки относительно рамы,и позволяет поддерживать заданный уровень профилирования. На фиг. 1 схематически изображен прицепной маятниковый профилировщик, вид сбоку на фиг. 2 то же, объемный вид. Прицепной маятниковый профилировщик содержит раму 1 и рабочий орган в виде отвала 2,закрепленного на раме 1, которому с помощью регулирующего устройства 3 придают угол наклона. Шарнир 4 удерживает гидроцилиндр 5 в рабочем состоянии при перемещении подвижного заднего опорного устройства 7 из транспортного в рабочее положение. Гидроцилиндр 5 жестко закреплен на опорных устройствах 6 и 7. Прицепной маятниковый профилировщик работает следующим образом. В цепи с тракторомтягачом прицепной маятниковый профилировщик доставляется в зону производства работ в собранном состоянии. Гидроцилиндром 5 рама 1 устанавливается в рабочее состояние. Отвал 2 за счет регулирующего устройства 3 принимает заданный поперечный уклон угла атаки. За счет сцепного устройства трактора и рамы отвал опускается до заданной высоты и начинается процесс профилирования. ФОРМУЛА ИЗОБРЕТЕНИЯ Прицепной маятниковый профилировщик,включающий раму,тележку с опорными устройствами для рамы, выполненными с возможностью обеспечения поперечных качаний рамы вокруг своей продольной оси относительно тележки и отвал, снабженный регулировочным устройством для регулирования его наклона к поверхности,подлежащей профилированию,отличающийся тем, что передняя часть рамы жестко установлена на переднем опорном устройстве, задняя часть рамы выполнена с возможностью продольного перемещения относительно передней части рамы при помощи гидроцилиндра, жестко закрепленного на опорных устройствах.
