Способ возведения подземного сооружения “стена в грунте” с уширением

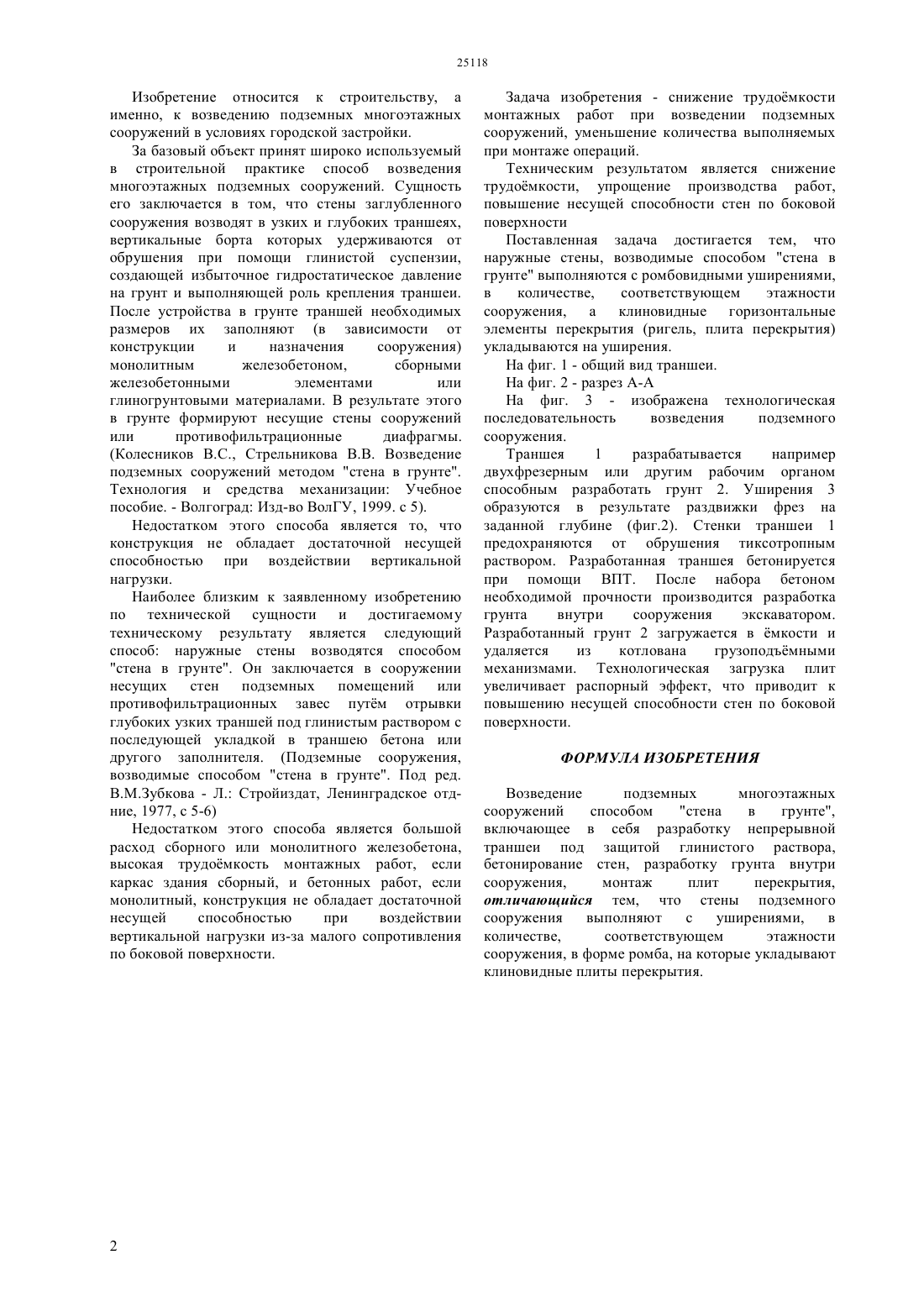

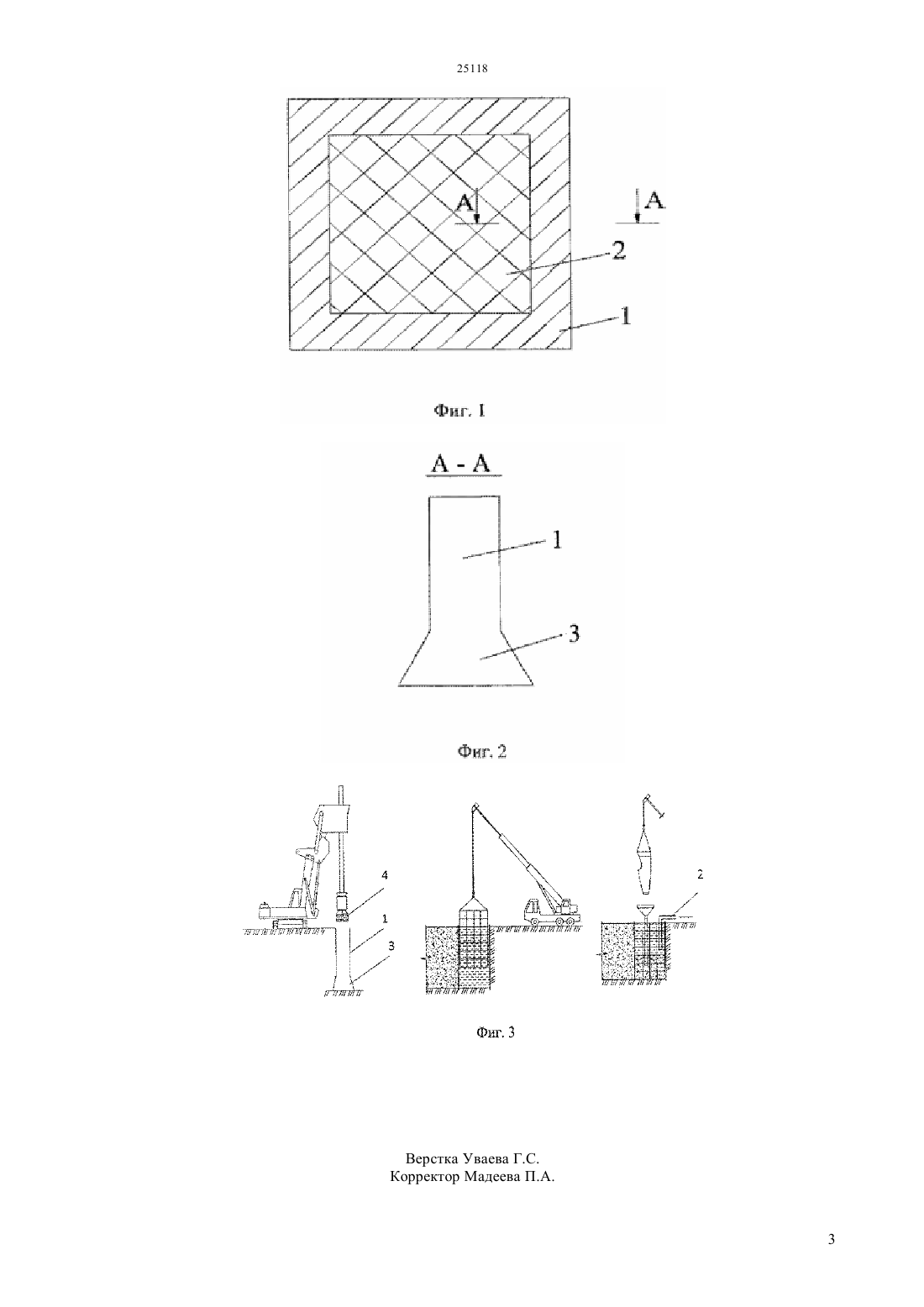

(51) 02 29/00 (2011.01) 02 27/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения - снижение трудомкости монтажных работ при возведении подземных сооружений, уменьшение количества выполняемых при монтаже операций. Поставленная задача достигается тем, что наружные стены, возводимые способом стена в грунте выполняются с ромбовидными уширениями,в количестве,соответствующем этажности сооружения, а клиновидные горизонтальные элементы перекрытия (ригель, плита перекрытия) укладываются на уширения. Техническим результатом является снижение трудомкости, упрощение производства работ,повышение несущей способности стен по боковой поверхности.(76) Кадыров Адиль Суратович Мулдагалиев Зура Абуович Курмашева Бахыт Куанышевна Загайнова Марина Вячеславовна(56) Колесников В.С., Стрельникова В.В. Возведение подземных сооружений методом стена в грунте. Технология и средства механизации Учебное пособие. - Волгоград Изд-во ВолГУ, 1999,с. 5(54) СПОСОБ ВОЗВЕДЕНИЯ ПОДЗЕМНОГО СООРУЖЕНИЯ СТЕНА В ГРУНТЕ С УШИРЕНИЕМ(57) Изобретение относится к строительству, а именно, к возведению подземных многоэтажных сооружений в условиях городской застройки. Изобретение относится к строительству, а именно, к возведению подземных многоэтажных сооружений в условиях городской застройки. За базовый объект принят широко используемый в строительной практике способ возведения многоэтажных подземных сооружений. Сущность его заключается в том, что стены заглубленного сооружения возводят в узких и глубоких траншеях,вертикальные борта которых удерживаются от обрушения при помощи глинистой суспензии,создающей избыточное гидростатическое давление на грунт и выполняющей роль крепления траншеи. После устройства в грунте траншей необходимых размеров их заполняют (в зависимости от конструкции и назначения сооружения) монолитным железобетоном,сборными железобетонными элементами или глиногрунтовыми материалами. В результате этого в грунте формируют несущие стены сооружений или противофильтрационные диафрагмы.(Колесников , Стрельникова В.В. Возведение подземных сооружений методом стена в грунте. Технология и средства механизации Учебное пособие. - Волгоград Изд-во ВолГУ, 1999. с 5). Недостатком этого способа является то, что конструкция не обладает достаточной несущей способностью при воздействии вертикальной нагрузки. Наиболее близким к заявленному изобретению по технической сущности и достигаемому техническому результату является следующий способ наружные стены возводятся способом стена в грунте. Он заключается в сооружении несущих стен подземных помещений или противофильтрационных завес путм отрывки глубоких узких траншей под глинистым раствором с последующей укладкой в траншею бетона или другого заполнителя. (Подземные сооружения,возводимые способом стена в грунте. Под ред. В.М.Зубкова - Л. Стройиздат, Ленинградское отдние, 1977, с 5-6) Недостатком этого способа является большой расход сборного или монолитного железобетона,высокая трудомкость монтажных работ, если каркас здания сборный, и бетонных работ, если монолитный, конструкция не обладает достаточной несущей способностью при воздействии вертикальной нагрузки из-за малого сопротивления по боковой поверхности. Задача изобретения - снижение трудомкости монтажных работ при возведении подземных сооружений, уменьшение количества выполняемых при монтаже операций. Техническим результатом является снижение трудомкости, упрощение производства работ,повышение несущей способности стен по боковой поверхности Поставленная задача достигается тем, что наружные стены, возводимые способом стена в грунте выполняются с ромбовидными уширениями,в количестве,соответствующем этажности сооружения, а клиновидные горизонтальные элементы перекрытия (ригель, плита перекрытия) укладываются на уширения. На фиг. 1 - общий вид траншеи. На фиг. 2 - разрез А-А На фиг. 3 - изображена технологическая последовательность возведения подземного сооружения. Траншея 1 разрабатывается например двухфрезерным или другим рабочим органом способным разработать грунт 2. Уширения 3 образуются в результате раздвижки фрез на заданной глубине (фиг.2). Стенки траншеи 1 предохраняются от обрушения тиксотропным раствором. Разработанная траншея бетонируется при помощи ВПТ. После набора бетоном необходимой прочности производится разработка грунта внутри сооружения экскаватором. Разработанный грунт 2 загружается в мкости и удаляется из котлована грузоподъмными механизмами. Технологическая загрузка плит увеличивает распорный эффект, что приводит к повышению несущей способности стен по боковой поверхности. ФОРМУЛА ИЗОБРЕТЕНИЯ Возведение подземных многоэтажных сооружений способом стена в грунте,включающее в себя разработку непрерывной траншеи под защитой глинистого раствора,бетонирование стен, разработку грунта внутри сооружения,монтаж плит перекрытия,отличающийся тем, что стены подземного сооружения выполняют с уширениями,в количестве,соответствующем этажности сооружения, в форме ромба, на которые укладывают клиновидные плиты перекрытия.
