Маятниковый затвор Кобулбаева

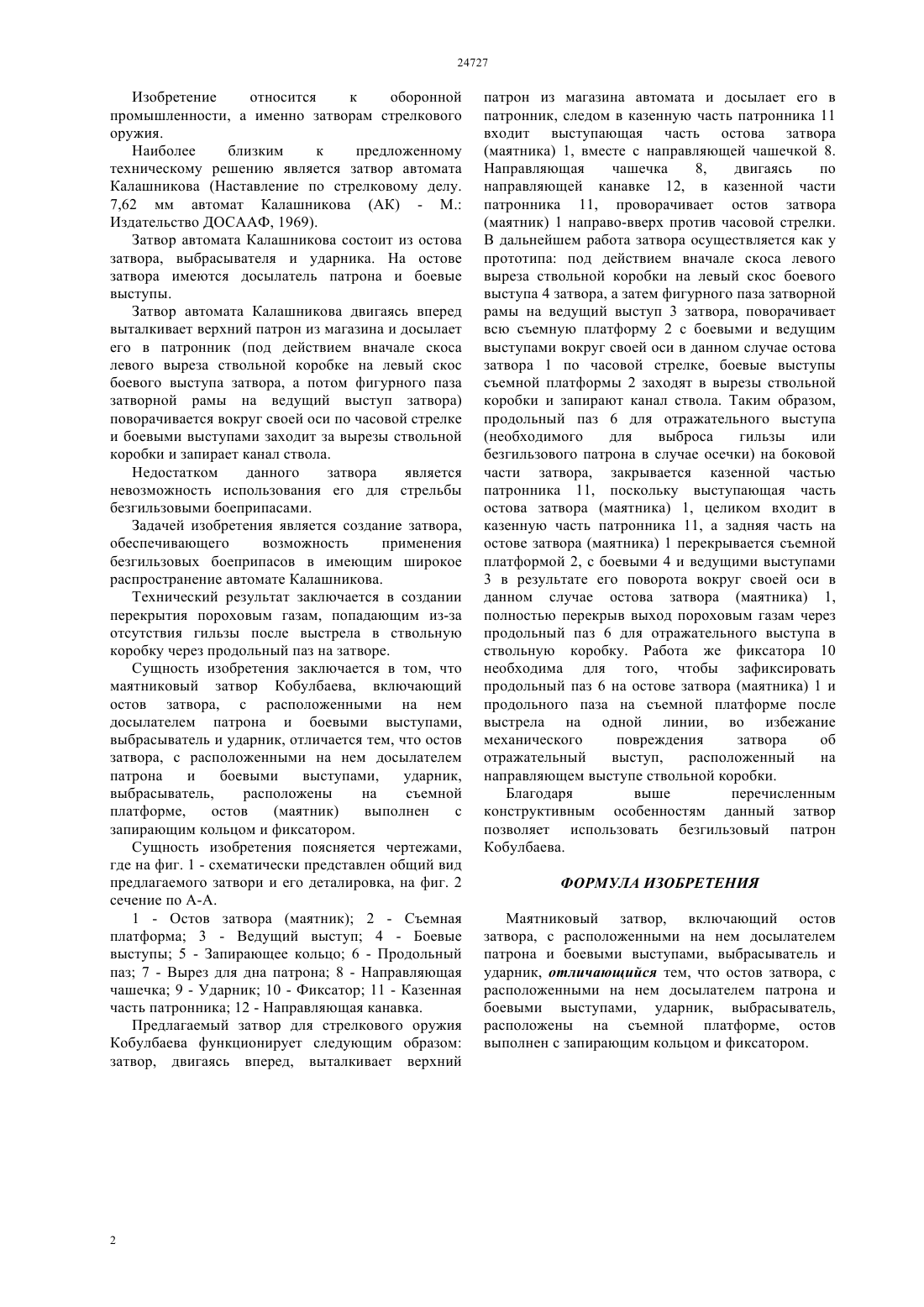

(51) 41 3/04 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ затвора, с расположенными на нем досылателем патрона и боевыми выступами,ударник,выбрасыватель,расположены на съемной платформе, остов выполнен с запирающим кольцом и фиксатором. Благодаря выше перечисленным конструктивным особенностям данный затвор позволяет использовать безгильзовый патрон Кобулбаева. Технический результат заключается в создании перекрытия пороховым газам, попадающим из-за отсутствия гильзы у безгильзового патрона, после выстрела, в ствольную коробку через продольный паз на затворе.(56) Наставление по стрелковому делу, 7,62 мм автомат Калашникова (АК) - М. Издательство ДОСААФ, 1969(57) Изобретение относится к оборонной промышленности, а именно затворам стрелкового оружия. Маятниковый затвор Кобулбаева, включающий остов затвора, с расположенными на нем досылателем патрона и боевыми выступами,выбрасыватель и ударник, отличается тем, что остов Изобретение относится к оборонной промышленности, а именно затворам стрелкового оружия. Наиболее близким к предложенному техническому решению является затвор автомата Калашникова (Наставление по стрелковому делу. 7,62 мм автомат Калашникова (АК) - М. Издательство ДОСААФ, 1969). Затвор автомата Калашникова состоит из остова затвора, выбрасывателя и ударника. На остове затвора имеются досылатель патрона и боевые выступы. Затвор автомата Калашникова двигаясь вперед выталкивает верхний патрон из магазина и досылает его в патронник (под действием вначале скоса левого выреза ствольной коробке на левый скос боевого выступа затвора, а потом фигурного паза затворной рамы на ведущий выступ затвора) поворачивается вокруг своей оси по часовой стрелке и боевыми выступами заходит за вырезы ствольной коробки и запирает канал ствола. Недостатком данного затвора является невозможность использования его для стрельбы безгильзовыми боеприпасами. Задачей изобретения является создание затвора,обеспечивающего возможность применения безгильзовых боеприпасов в имеющим широкое распространение автомате Калашникова. Технический результат заключается в создании перекрытия пороховым газам, попадающим из-за отсутствия гильзы после выстрела в ствольную коробку через продольный паз на затворе. Сущность изобретения заключается в том, что маятниковый затвор Кобулбаева, включающий остов затвора, с расположенными на нем досылателем патрона и боевыми выступами,выбрасыватель и ударник, отличается тем, что остов затвора, с расположенными на нем досылателем патрона и боевыми выступами,ударник,выбрасыватель,расположены на съемной платформе,остов(маятник) выполнен с запирающим кольцом и фиксатором. Сущность изобретения поясняется чертежами,где на фиг. 1 - схематически представлен общий вид предлагаемого затвори и его деталировка, на фиг. 2 сечение по А-А. 1 - Остов затвора (маятник) 2 - Съемная платформа 3 - Ведущий выступ 4 - Боевые выступы 5 - Запирающее кольцо 6 - Продольный паз 7 - Вырез для дна патрона 8 - Направляющая чашечка 9 - Ударник 10 - Фиксатор 11 - Казенная часть патронника 12 - Направляющая канавка. Предлагаемый затвор для стрелкового оружия Кобулбаева функционирует следующим образом затвор, двигаясь вперед, выталкивает верхний патрон из магазина автомата и досылает его в патронник, следом в казенную часть патронника 11 входит выступающая часть остова затвора(маятника) 1, вместе с направляющей чашечкой 8. Направляющая чашечка 8,двигаясь по направляющей канавке 12, в казенной части патронника 11, проворачивает остов затвора(маятник) 1 направо-вверх против часовой стрелки. В дальнейшем работа затвора осуществляется как у прототипа под действием вначале скоса левого выреза ствольной коробки на левый скос боевого выступа 4 затвора, а затем фигурного паза затворной рамы на ведущий выступ 3 затвора, поворачивает всю съемную платформу 2 с боевыми и ведущим выступами вокруг своей оси в данном случае остова затвора 1 по часовой стрелке, боевые выступы съемной платформы 2 заходят в вырезы ствольной коробки и запирают канал ствола. Таким образом,продольный паз 6 для отражательного выступа(необходимого для выброса гильзы или безгильзового патрона в случае осечки) на боковой части затвора, закрывается казенной частью патронника 11, поскольку выступающая часть остова затвора (маятника) 1, целиком входит в казенную часть патронника 11, а задняя часть на остове затвора (маятника) 1 перекрывается съемной платформой 2, с боевыми 4 и ведущими выступами 3 в результате его поворота вокруг своей оси в данном случае остова затвора (маятника) 1,полностью перекрыв выход пороховым газам через продольный паз 6 для отражательного выступа в ствольную коробку. Работа же фиксатора 10 необходима для того, чтобы зафиксировать продольный паз 6 на остове затвора (маятника) 1 и продольного паза на съемной платформе после выстрела на одной линии, во избежание механического повреждения затвора об отражательный выступ,расположенный на направляющем выступе ствольной коробки. Благодаря выше перечисленным конструктивным особенностям данный затвор позволяет использовать безгильзовый патрон Кобулбаева. ФОРМУЛА ИЗОБРЕТЕНИЯ Маятниковый затвор, включающий остов затвора, с расположенными на нем досылателем патрона и боевыми выступами, выбрасыватель и ударник, отличающийся тем, что остов затвора, с расположенными на нем досылателем патрона и боевыми выступами, ударник, выбрасыватель,расположены на съемной платформе, остов выполнен с запирающим кольцом и фиксатором.
