Безгильзовый автомат Кобулбаева Ермека

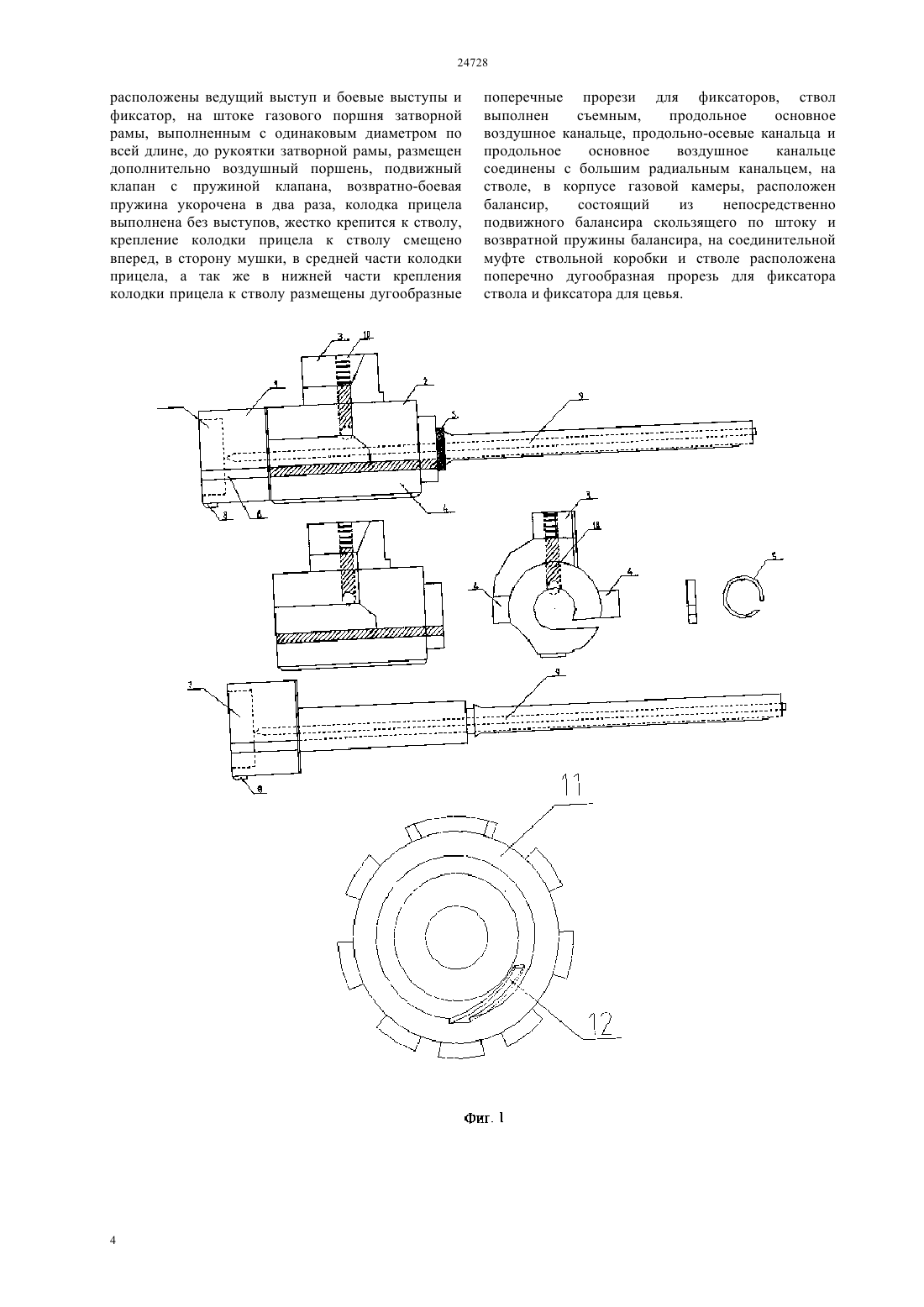

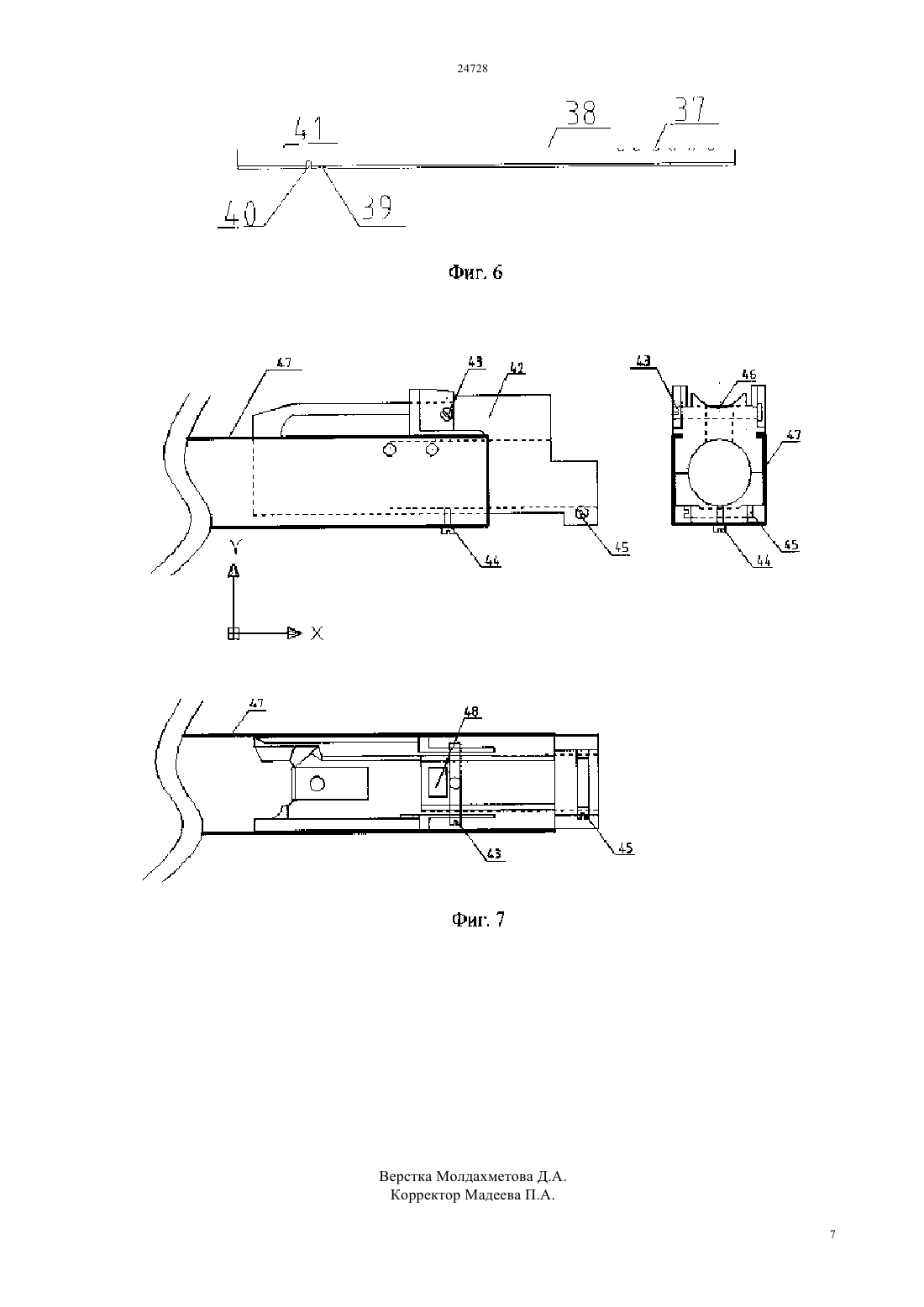

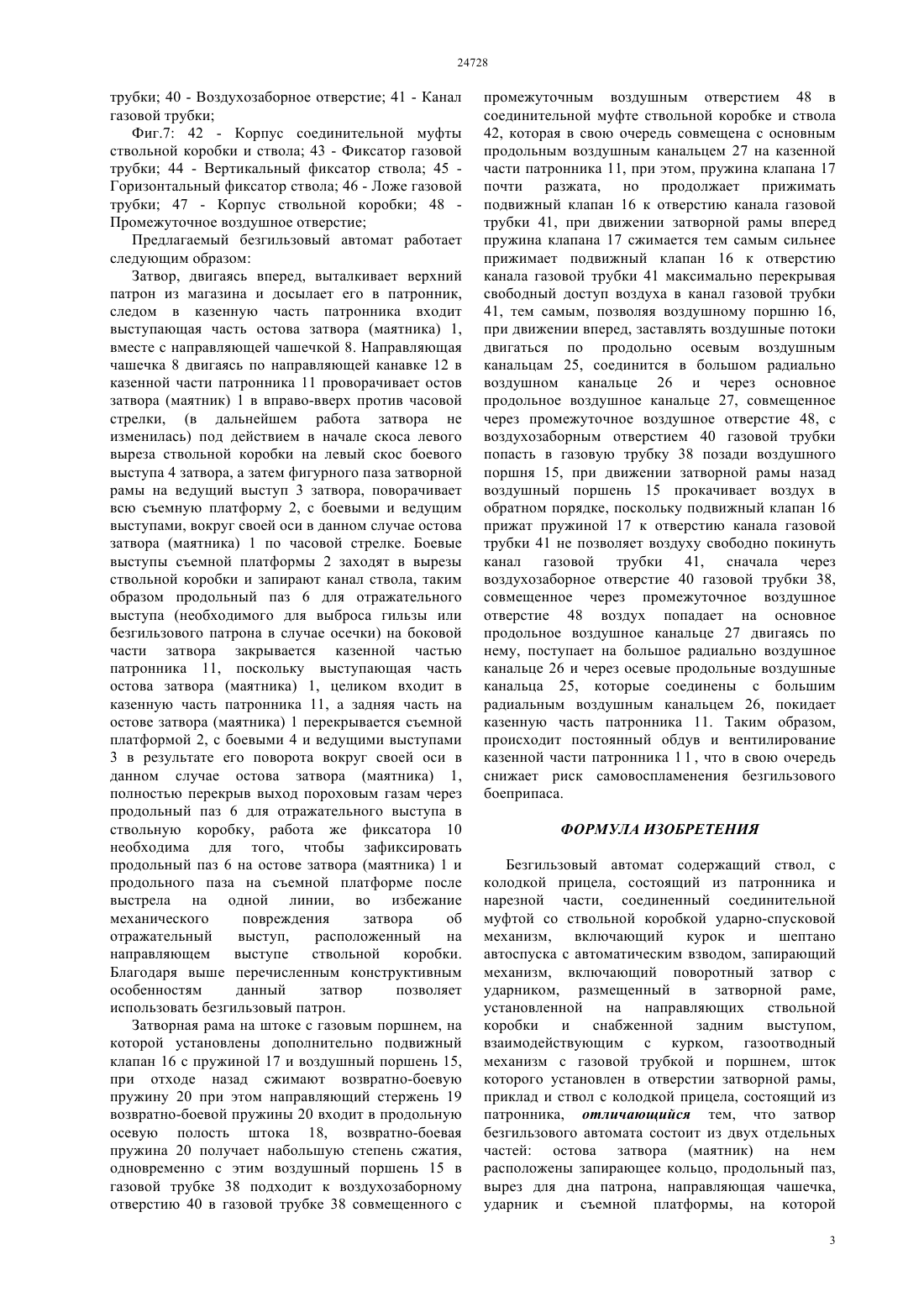

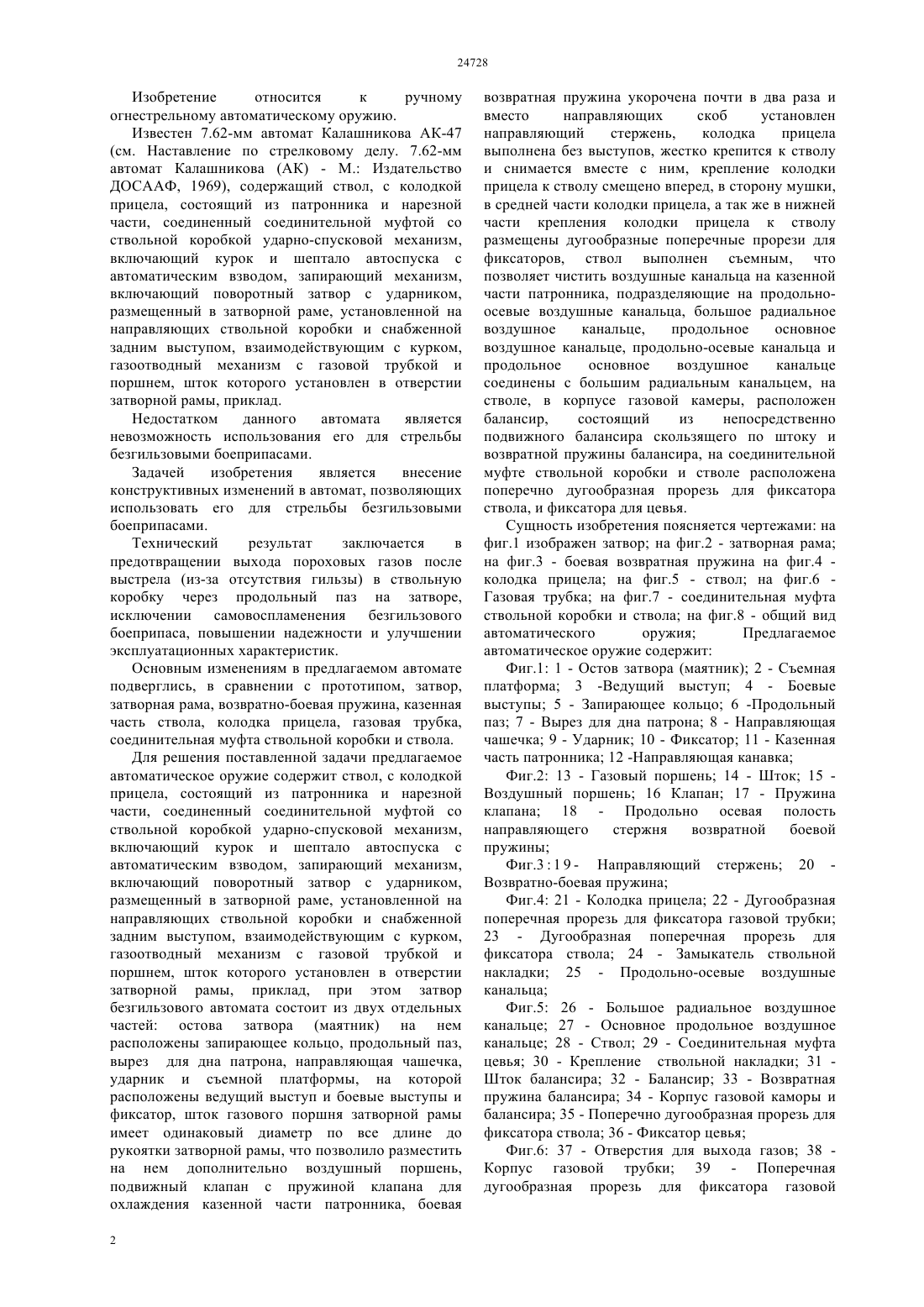

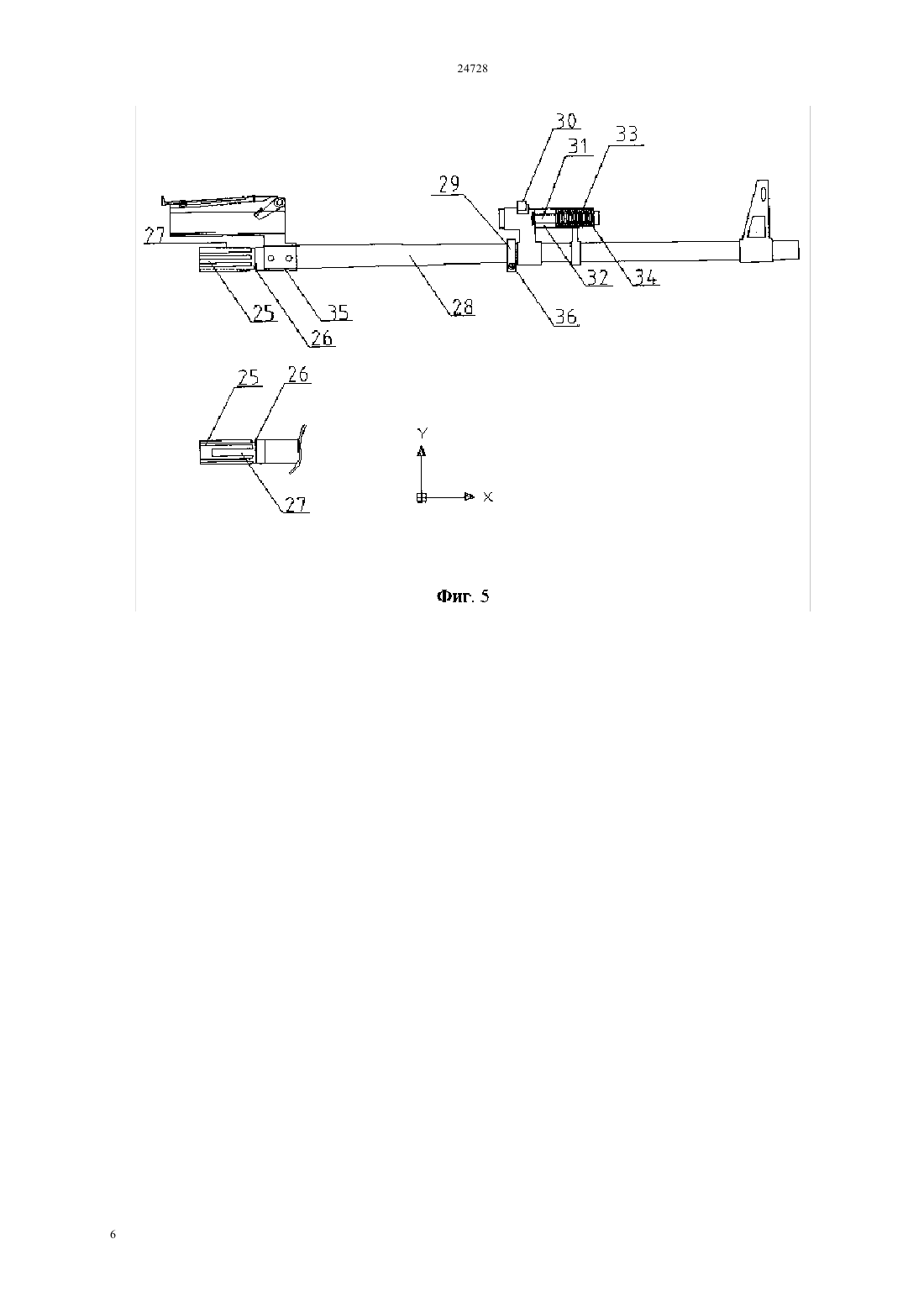

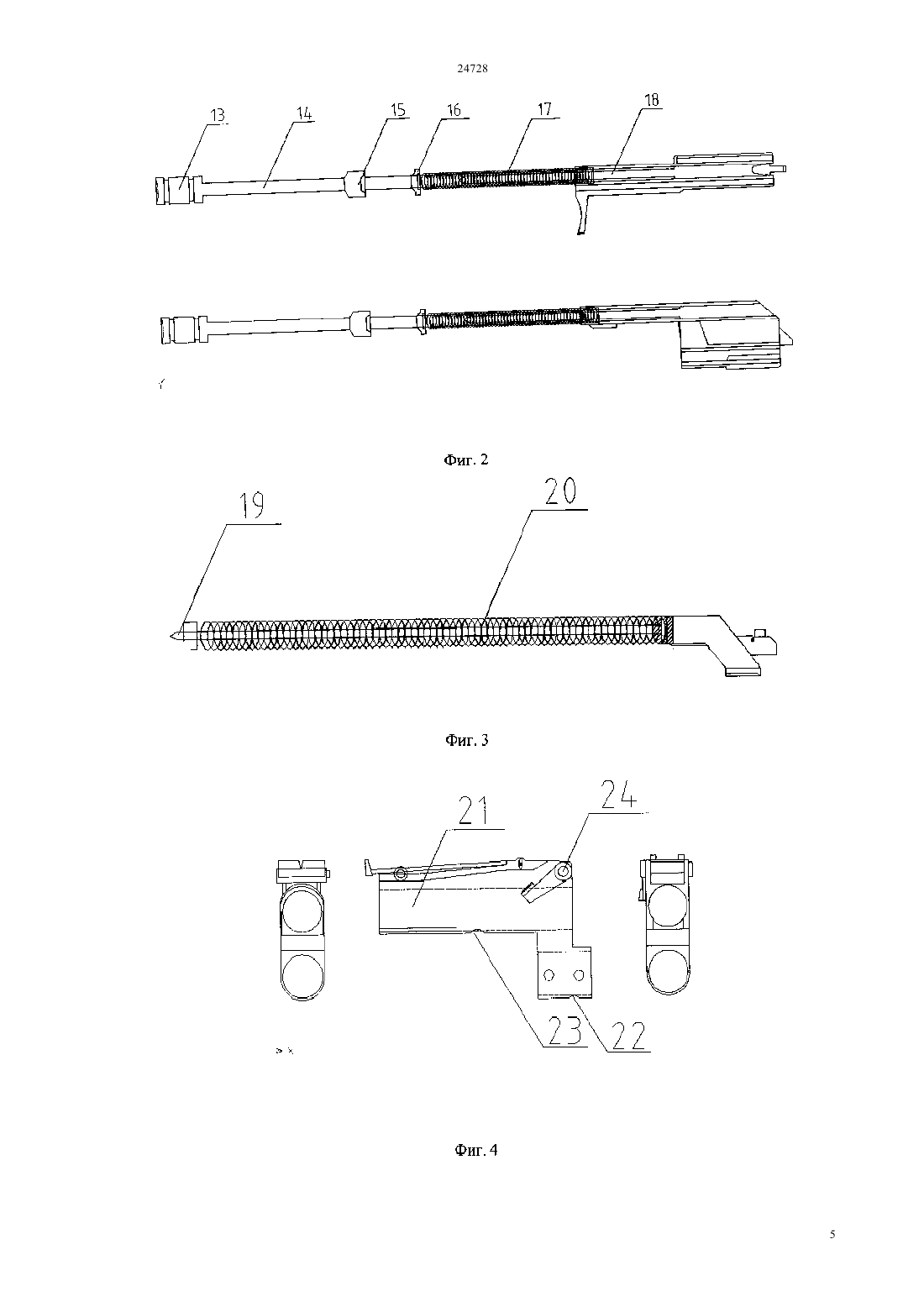

(51) 41 7/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Основным изменениям в предлагаемом автомате подверглись, в сравнении с прототипом, затвор,затворная рама, возвратно-боевая пружина, казенная часть ствола, колодка прицела, газовая трубка,соединительная муфта ствольной коробки и ствола. Конструкция затвора решает задачу перекрытия выхода пороховых газов после выстрела (из-за отсутствия гильзы) в ствольную коробку через продольный паз на затворе. Затвор безгильзового автомата Кобулбаева Ермека состоит из двух отдельных частей остова затвора (маятник) на нем расположены запирающее кольцо, продольный паз,вырез для дна патрона, направляющая чашечка,ударник и съемной платформы, на которой расположены ведущий выступ и боевые выступы и фиксатор. Предлагаемые конструкции затворной рамы,газовой трубки, возвратно-боевой пружины,колодки прицела, соединительной муфты ствольной коробки и ствола помимо выполнения своих функций задействованы в системе охлаждения в казенной части патронника.(56) Наставление по стрелковому делу. 7.62-мм автомат Калашникова (АК) - М. Издательство ДОСААФ, 1969(54) БЕЗГИЛЬЗОВЫЙ АВТОМАТ КОБУЛБАЕВА ЕРМЕКА(57) Изобретение безгильзовый автомат Кобулбаева Ермека относится к ручному огнестрельному автоматическому оружию. Задачей изобретения является создание автомата,позволяющего использовать его для стрельбы безгильзовыми боеприпасами. Технический результат заключается в предотвращении выхода пороховых газов после выстрела (из-за отсутствия гильзы) в ствольную коробку через продольный паз на затворе,исключении самовоспламенения безгильзового боеприпаса, повышении надежности и улучшении эксплуатационных характеристик. Изобретение относится к ручному огнестрельному автоматическому оружию. Известен 7.62-мм автомат Калашникова АК-47(см. Наставление по стрелковому делу. 7.62-мм автомат Калашникова (АК) - М. Издательство ДОСААФ, 1969), содержащий ствол, с колодкой прицела, состоящий из патронника и нарезной части, соединенный соединительной муфтой со ствольной коробкой ударно-спусковой механизм,включающий курок и шептало автоспуска с автоматическим взводом, запирающий механизм,включающий поворотный затвор с ударником,размещенный в затворной раме, установленной на направляющих ствольной коробки и снабженной задним выступом, взаимодействующим с курком,газоотводный механизм с газовой трубкой и поршнем, шток которого установлен в отверстии затворной рамы, приклад. Недостатком данного автомата является невозможность использования его для стрельбы безгильзовыми боеприпасами. Задачей изобретения является внесение конструктивных изменений в автомат, позволяющих использовать его для стрельбы безгильзовыми боеприпасами. Технический результат заключается в предотвращении выхода пороховых газов после выстрела (из-за отсутствия гильзы) в ствольную коробку через продольный паз на затворе,исключении самовоспламенения безгильзового боеприпаса, повышении надежности и улучшении эксплуатационных характеристик. Основным изменениям в предлагаемом автомате подверглись, в сравнении с прототипом, затвор,затворная рама, возвратно-боевая пружина, казенная часть ствола, колодка прицела, газовая трубка,соединительная муфта ствольной коробки и ствола. Для решения поставленной задачи предлагаемое автоматическое оружие содержит ствол, с колодкой прицела, состоящий из патронника и нарезной части, соединенный соединительной муфтой со ствольной коробкой ударно-спусковой механизм,включающий курок и шептало автоспуска с автоматическим взводом, запирающий механизм,включающий поворотный затвор с ударником,размещенный в затворной раме, установленной на направляющих ствольной коробки и снабженной задним выступом, взаимодействующим с курком,газоотводный механизм с газовой трубкой и поршнем, шток которого установлен в отверстии затворной рамы, приклад, при этом затвор безгильзового автомата состоит из двух отдельных частей остова затвора (маятник) на нем расположены запирающее кольцо, продольный паз,вырез для дна патрона, направляющая чашечка,ударник и съемной платформы, на которой расположены ведущий выступ и боевые выступы и фиксатор, шток газового поршня затворной рамы имеет одинаковый диаметр по все длине до рукоятки затворной рамы, что позволило разместить на нем дополнительно воздушный поршень,подвижный клапан с пружиной клапана для охлаждения казенной части патронника, боевая 2 возвратная пружина укорочена почти в два раза и вместо направляющих скоб установлен направляющий стержень,колодка прицела выполнена без выступов, жестко крепится к стволу и снимается вместе с ним, крепление колодки прицела к стволу смещено вперед, в сторону мушки,в средней части колодки прицела, а так же в нижней части крепления колодки прицела к стволу размещены дугообразные поперечные прорези для фиксаторов, ствол выполнен съемным, что позволяет чистить воздушные канальца на казенной части патронника, подразделяющие на продольноосевые воздушные канальца, большое радиальное воздушное канальце,продольное основное воздушное канальце, продольно-осевые канальца и продольное основное воздушное канальце соединены с большим радиальным канальцем, на стволе, в корпусе газовой камеры, расположен балансир,состоящий из непосредственно подвижного балансира скользящего по штоку и возвратной пружины балансира, на соединительной муфте ствольной коробки и стволе расположена поперечно дугообразная прорезь для фиксатора ствола, и фиксатора для цевья. Сущность изобретения поясняется чертежами на фиг.1 изображен затвор на фиг.2 - затворная рама на фиг.3 - боевая возвратная пружина на фиг.4 колодка прицела на фиг.5 - ствол на фиг.6 Газовая трубка на фиг.7 - соединительная муфта ствольной коробки и ствола на фиг.8 - общий вид автоматического оружия Предлагаемое автоматическое оружие содержит Фиг.1 1 - Остов затвора (маятник) 2 - Съемная платформа 3 -Ведущий выступ 4 - Боевые выступы 5 - Запирающее кольцо 6 -Продольный паз 7 - Вырез для дна патрона 8 - Направляющая чашечка 9 - Ударник 10 - Фиксатор 11 - Казенная часть патронника 12 -Направляющая канавка Фиг.2 13 - Газовый поршень 14 - Шток 15 Воздушный поршень 16 Клапан 17 - Пружина клапана 18 - Продольно осевая полость направляющего стержня возвратной боевой пружины Фиг.31 9 - Направляющий стержень 20 Возвратно-боевая пружина Фиг.4 21 - Колодка прицела 22 - Дугообразная поперечная прорезь для фиксатора газовой трубки 23 - Дугообразная поперечная прорезь для фиксатора ствола 24 - Замыкатель ствольной накладки 25 - Продольно-осевые воздушные канальца Фиг.5 26 - Большое радиальное воздушное канальце 27 - Основное продольное воздушное канальце 28 - Ствол 29 - Соединительная муфта цевья 30 - Крепление ствольной накладки 31 Шток балансира 32 - Балансир 33 - Возвратная пружина балансира 34 - Корпус газовой каморы и балансира 35 - Поперечно дугообразная прорезь для фиксатора ствола 36 - Фиксатор цевья Фиг.6 37 - Отверстия для выхода газов 38 Корпус газовой трубки 39 - Поперечная дугообразная прорезь для фиксатора газовой трубки 40 - Воздухозаборное отверстие 41 - Канал газовой трубки Фиг.7 42 - Корпус соединительной муфты ствольной коробки и ствола 43 - Фиксатор газовой трубки 44 - Вертикальный фиксатор ствола 45 Горизонтальный фиксатор ствола 46 - Ложе газовой трубки 47 - Корпус ствольной коробки 48 Промежуточное воздушное отверстие Предлагаемый безгильзовый автомат работает следующим образом Затвор, двигаясь вперед, выталкивает верхний патрон из магазина и досылает его в патронник,следом в казенную часть патронника входит выступающая часть остова затвора (маятника) 1,вместе с направляющей чашечкой 8. Направляющая чашечка 8 двигаясь по направляющей канавке 12 в казенной части патронника 11 проворачивает остов затвора (маятник) 1 в вправо-вверх против часовой стрелки, (в дальнейшем работа затвора не изменилась) под действием в начале скоса левого выреза ствольной коробки на левый скос боевого выступа 4 затвора, а затем фигурного паза затворной рамы на ведущий выступ 3 затвора, поворачивает всю съемную платформу 2, с боевыми и ведущим выступами, вокруг своей оси в данном случае остова затвора (маятника) 1 по часовой стрелке. Боевые выступы съемной платформы 2 заходят в вырезы ствольной коробки и запирают канал ствола, таким образом продольный паз 6 для отражательного выступа (необходимого для выброса гильзы или безгильзового патрона в случае осечки) на боковой части затвора закрывается казенной частью патронника 11, поскольку выступающая часть остова затвора (маятника) 1, целиком входит в казенную часть патронника 11, а задняя часть на остове затвора (маятника) 1 перекрывается съемной платформой 2, с боевыми 4 и ведущими выступами 3 в результате его поворота вокруг своей оси в данном случае остова затвора (маятника) 1,полностью перекрыв выход пороховым газам через продольный паз 6 для отражательного выступа в ствольную коробку, работа же фиксатора 10 необходима для того, чтобы зафиксировать продольный паз 6 на остове затвора (маятника) 1 и продольного паза на съемной платформе после выстрела на одной линии, во избежание механического повреждения затвора об отражательный выступ,расположенный на направляющем выступе ствольной коробки. Благодаря выше перечисленным конструктивным особенностям данный затвор позволяет использовать безгильзовый патрон. Затворная рама на штоке с газовым поршнем, на которой установлены дополнительно подвижный клапан 16 с пружиной 17 и воздушный поршень 15,при отходе назад сжимают возвратно-боевую пружину 20 при этом направляющий стержень 19 возвратно-боевой пружины 20 входит в продольную осевую полость штока 18, возвратно-боевая пружина 20 получает набольшую степень сжатия,одновременно с этим воздушный поршень 15 в газовой трубке 38 подходит к воздухозаборному отверстию 40 в газовой трубке 38 совмещенного с промежуточным воздушным отверстием 48 в соединительной муфте ствольной коробке и ствола 42, которая в свою очередь совмещена с основным продольным воздушным канальцем 27 на казенной части патронника 11, при этом, пружина клапана 17 почти разжата, но продолжает прижимать подвижный клапан 16 к отверстию канала газовой трубки 41, при движении затворной рамы вперед пружина клапана 17 сжимается тем самым сильнее прижимает подвижный клапан 16 к отверстию канала газовой трубки 41 максимально перекрывая свободный доступ воздуха в канал газовой трубки 41, тем самым, позволяя воздушному поршню 16,при движении вперед, заставлять воздушные потоки двигаться по продольно осевым воздушным канальцам 25, соединится в большом радиально воздушном канальце 26 и через основное продольное воздушное канальце 27, совмещенное через промежуточное воздушное отверстие 48, с воздухозаборным отверстием 40 газовой трубки попасть в газовую трубку 38 позади воздушного поршня 15, при движении затворной рамы назад воздушный поршень 15 прокачивает воздух в обратном порядке, поскольку подвижный клапан 16 прижатпружиной 17 к отверстию канала газовой трубки 41 не позволяет воздуху свободно покинуть канал газовой трубки 41, сначала через воздухозаборное отверстие 40 газовой трубки 38,совмещенное через промежуточное воздушное отверстие 48 воздух попадает на основное продольное воздушное канальце 27 двигаясь по нему, поступает на большое радиально воздушное канальце 26 и через осевые продольные воздушные канальца 25, которые соединены с большим радиальным воздушным канальцем 26, покидает казенную часть патронника 11. Таким образом,происходит постоянный обдув и вентилирование казенной части патронника 1 1 , что в свою очередь снижает риск самовоспламенения безгильзового боеприпаса. ФОРМУЛА ИЗОБРЕТЕНИЯ Безгильзовый автомат содержащий ствол, с колодкой прицела, состоящий из патронника и нарезной части, соединенный соединительной муфтой со ствольной коробкой ударно-спусковой механизм, включающий курок и шептано автоспуска с автоматическим взводом, запирающий механизм, включающий поворотный затвор с ударником, размещенный в затворной раме,установленной на направляющих ствольной коробки и снабженной задним выступом,взаимодействующим с курком, газоотводный механизм с газовой трубкой и поршнем, шток которого установлен в отверстии затворной рамы,приклад и ствол с колодкой прицела, состоящий из патронника, отличающийся тем, что затвор безгильзового автомата состоит из двух отдельных частей остова затвора (маятник) на нем расположены запирающее кольцо, продольный паз,вырез для дна патрона, направляющая чашечка,ударник и съемной платформы, на которой 3 расположены ведущий выступ и боевые выступы и фиксатор, на штоке газового поршня затворной рамы, выполненным с одинаковым диаметром по всей длине, до рукоятки затворной рамы, размещен дополнительно воздушный поршень, подвижный клапан с пружиной клапана, возвратно-боевая пружина укорочена в два раза, колодка прицела выполнена без выступов, жестко крепится к стволу,крепление колодки прицела к стволу смещено вперед, в сторону мушки, в средней части колодки прицела, а так же в нижней части крепления колодки прицела к стволу размещены дугообразные поперечные прорези для фиксаторов, ствол выполнен съемным,продольное основное воздушное канальце, продольно-осевые канальца и продольное основное воздушное канальце соединены с большим радиальным канальцем, на стволе, в корпусе газовой камеры, расположен балансир,состоящий из непосредственно подвижного балансира скользящего по штоку и возвратной пружины балансира, на соединительной муфте ствольной коробки и стволе расположена поперечно дугообразная прорезь для фиксатора ствола и фиксатора для цевья.
