Маятниковый датчик уровня

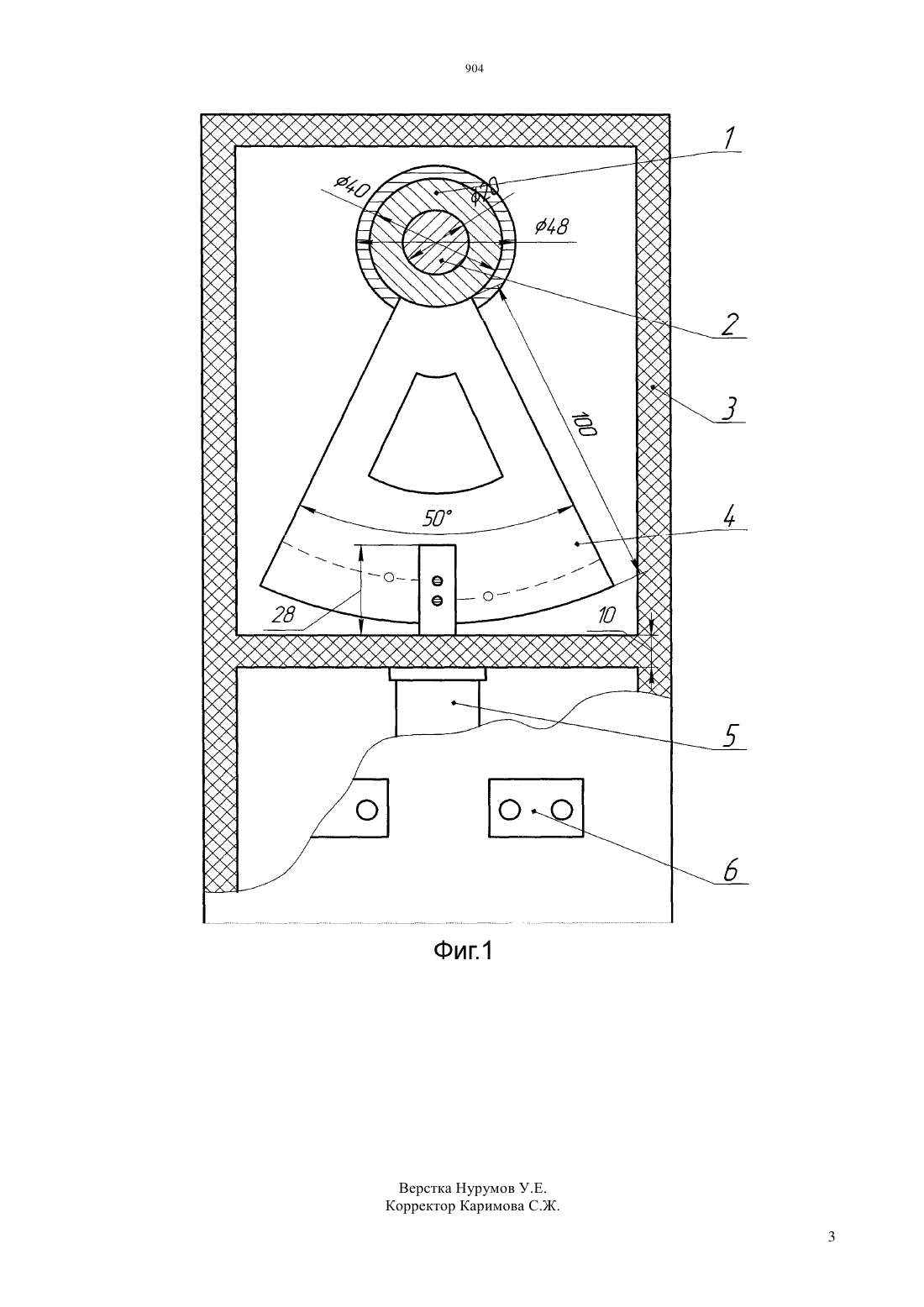

(51) 01 9/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ развал. Задача, решаемая полезной моделью,состоит в упрощении конструкции датчика и повышении точности диагностирования, например,геометрии колес. Технический результат от использования данной полезной модели заключается в получении достоверных результатов и повышении качества диагностических работ на посту сход - развал за счет повышения точности измерения угла отклонения рамы подъемника от горизонтально положения. Предложен маятниковый датчик уровня, включающий маятник, ось подвеса,датчик угла, отличающийся тем, что маятник, ось подвеса, датчик угла установлены в корпусе, при этом основание маятника подвижно закреплено на оси подвеса посредством подшипника, датчик угла содержит разъемы, в которые установлены сигнализаторы положения.(72) Завалко Александр Григорьевич Кривенко Михаил Александрович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(57) Полезная модель относится к области измерения горизонтального положения объекта и может применяться, например, для определения отклонения подъемной рамы подъемника при диагностировании автомобилей на постах сход 904 Полезная модель относится к области измерения горизонтального положения объекта и может применяться,например,для определения отклонения подъемной рамы подъемника при диагностировании автомобилей на постах сход развал. Известен датчик угла отклонения объекта от горизонтального положения, содержащий первый общий и два выходных электрода, помещенные в жидкость, отличающийся тем, что он снабжен вторым общим электродом, соединенным с первым общим электродом металлической втулкой и которые образуют герметичный корпус, внутри которого посредством изоляционной прокладки закреплены два выходных электрода,расположенные в одной плоскости и образующие с первым и вторым общими электродами дифференциальный конденсатор, причем все электроды выполнены в виде плоских пластин, а половина объема внутренней полости датчика между общими и выходными электродами заполнена жидким диэлектриком, (см. заявку на изобретение 2001128914, кл. 01 9/20,2003). Недостатком данного датчика является сложность его изготовления. Наиболее близким техническим решением является маятниковый датчик уровня, который содержит массивный маятник,ванну с демпфирующей жидкостью, ось подвеса, две шарикоподшипниковые опоры, датчик угла, два акселерометра и вычислитель. Акселерометры расположены на маятнике так,что ось чувствительности одного направлена горизонтально и перпендикулярно оси подвеса маятника, а ось чувствительности другого акселерометра направлена вертикально. Выход датчика угла соединен с входом вычислителя. Акселерометры,установленные на маятнике,измеряют вертикальную и горизонтальную составляющие ускорения вибрации. По этим составляющим в вычислителе определяется результирующий вектор вибрационного перемещения точки подвеса маятника и угол, который он составляет с линией горизонта. По этим параметрам вычисляется значение угла отклонения маятника от горизонта под действием косой вибрации, которое вычитается из показаний датчика угла. (см. описание изобретения к Патенту 2345325, кл. 01 9/12, 2009). Недостатком данного устройства является сложность конструкции. Задача, решаемая полезной моделью, состоит в упрощении конструкции датчика и повышении точности диагностирования, например, геометрии колес. Технический результат от использования данной полезной модели заключается в получении достоверных результатов и повышении качества диагностических работ на посту сход - развал за счет повышения точности измерения угла отклонения рамы подъемника от горизонтально положения. Сущность полезной модели заключается в следующем. Предложен маятниковый датчик уровня, включающий маятник, ось подвеса, датчик угла, отличающийся тем, что маятник, ось подвеса,датчик угла установлены в корпусе, при этом основание маятника подвижно закреплено на оси подвеса посредством подшипника, датчик угла содержит разъемы, в которые установлены сигнализаторы положения. На фиг.1 схематически изображен маятниковый датчик уровня, вид общий. Маятниковый датчик уровня содержит подшипник 1, ось подвеса 2, проходящую через центр подшипника 1, и закрепленную в корпусе 3. К подшипнику 1 прикреплен маятник 4. В нижней части корпуса 3 смонтирован датчик угла 5,соединенный с сигнализатором положения 6 посредством разъемов. Маятниковый датчик уровня работает следующим образом. В случае отклонения объекта от горизонтального положения, маятник 4, жестко соединенный с подшипником 1, начинает отклоняться от вертикального положения на оси подвеса 2, закрепленной в корпусе 3. Датчик угла 5,соединенный с сигнализатором положения 6 посредством разъемов реагирует на отклонение маятника 4. Происходит загорание лампочки и раздается звуковой сигнал, что говорит о наличии отклонения объекта от горизонтального положения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Маятниковый датчик уровня, включающий маятник, ось подвеса, датчик угла, отличающийся тем, что маятник, ось подвеса, датчик угла установлены в корпусе, при этом основание маятника подвижно закреплено на оси подвеса посредством подшипника, датчик угла содержит разъемы, в которые установлены сигнализаторы положения.
