Математический маятник

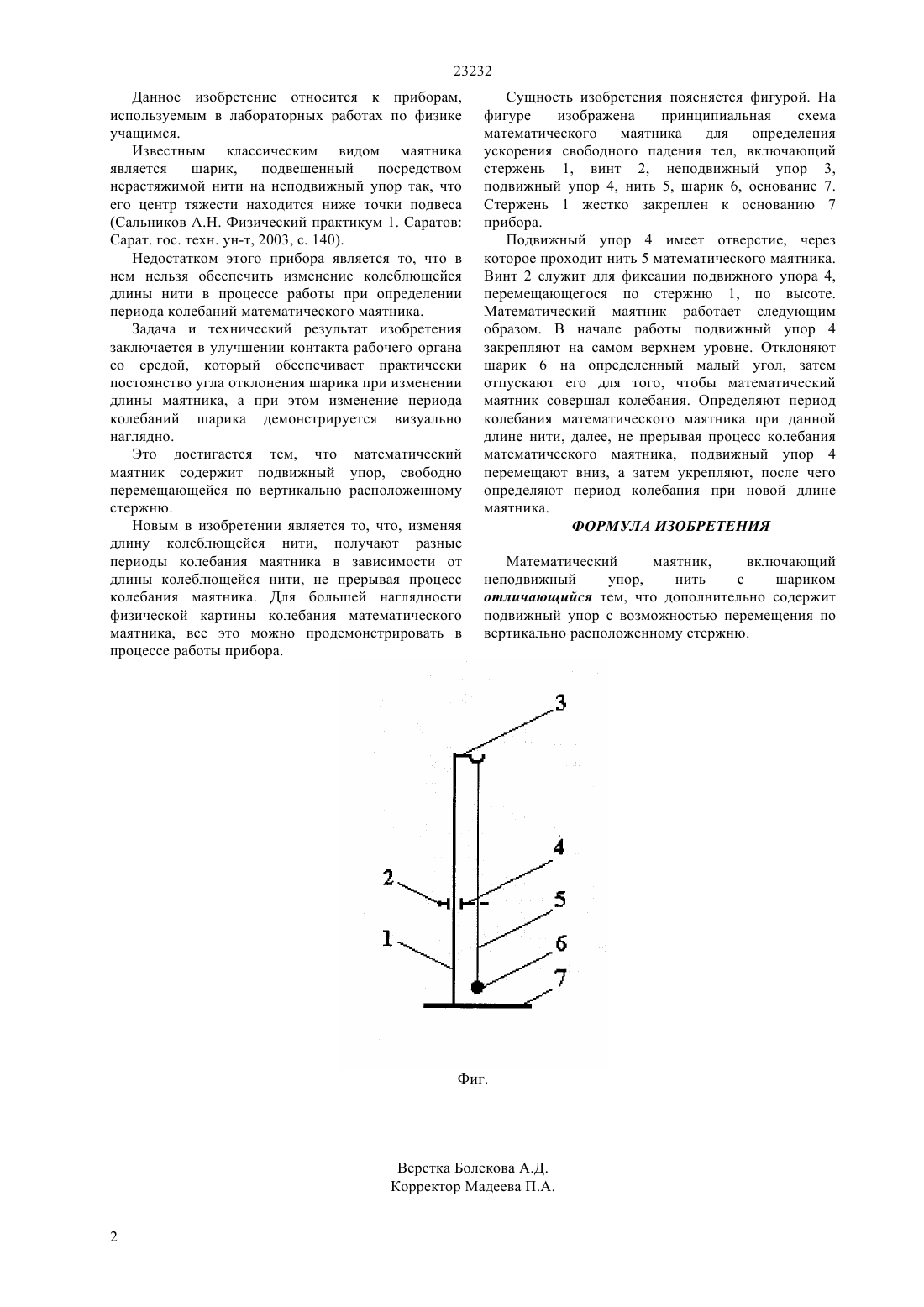

(51) 09 23/06 (2009.01) 09 23/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ механики образовательных учреждений и может быть использовано для определения ускорения свободного падения тел в данной местности. Новым в изобретении является то, что, изменяя длину колеблющейся нити, получают разные периоды колебания маятника в зависимости от длины колеблющейся нити, не прерывая процесс колебания маятника. Это достигается тем, что математический маятник содержит подвижный упор, свободно перемещающейся по вертикально расположенному стержню, который жестко закреплен к основанию прибора.(72) Аширов Турлыбек Кенжетаевич Мусабеков Ескермес Самекеулы Жантайулы Шоканбай Спандияров Ерман(73) Учреждение Таразский инновационногуманитарный университет 23232 Данное изобретение относится к приборам,используемым в лабораторных работах по физике учащимся. Известным классическим видом маятника является шарик,подвешенный посредством нерастяжимой нити на неподвижный упор так, что его центр тяжести находится ниже точки подвеса(Сальников А.Н. Физический практикум 1. Саратов Сарат. гос. техн. ун-т, 2003, с. 140). Недостатком этого прибора является то, что в нем нельзя обеспечить изменение колеблющейся длины нити в процессе работы при определении периода колебаний математического маятника. Задача и технический результат изобретения заключается в улучшении контакта рабочего органа со средой, который обеспечивает практически постоянство угла отклонения шарика при изменении длины маятника, а при этом изменение периода колебаний шарика демонстрируется визуально наглядно. Это достигается тем, что математический маятник содержит подвижный упор, свободно перемещающейся по вертикально расположенному стержню. Новым в изобретении является то, что, изменяя длину колеблющейся нити, получают разные периоды колебания маятника в зависимости от длины колеблющейся нити, не прерывая процесс колебания маятника. Для большей наглядности физической картины колебания математического маятника, все это можно продемонстрировать в процессе работы прибора. Сущность изобретения поясняется фигурой. На фигуре изображена принципиальная схема математического маятника для определения ускорения свободного падения тел, включающий стержень 1, винт 2, неподвижный упор 3,подвижный упор 4, нить 5, шарик 6, основание 7. Стержень 1 жестко закреплен к основанию 7 прибора. Подвижный упор 4 имеет отверстие, через которое проходит нить 5 математического маятника. Винт 2 служит для фиксации подвижного упора 4,перемещающегося по стержню 1, по высоте. Математический маятник работает следующим образом. В начале работы подвижный упор 4 закрепляют на самом верхнем уровне. Отклоняют шарик 6 на определенный малый угол, затем отпускают его для того, чтобы математический маятник совершал колебания. Определяют период колебания математического маятника при данной длине нити, далее, не прерывая процесс колебания математического маятника, подвижный упор 4 перемещают вниз, а затем укрепляют, после чего определяют период колебания при новой длине маятника. ФОРМУЛА ИЗОБРЕТЕНИЯ Математический маятник,включающий неподвижный упор,нить с шариком отличающийся тем, что дополнительно содержит подвижный упор с возможностью перемещения по вертикально расположенному стержню.
