Ковш погрузчика для дробления горных пород и строительных отходов

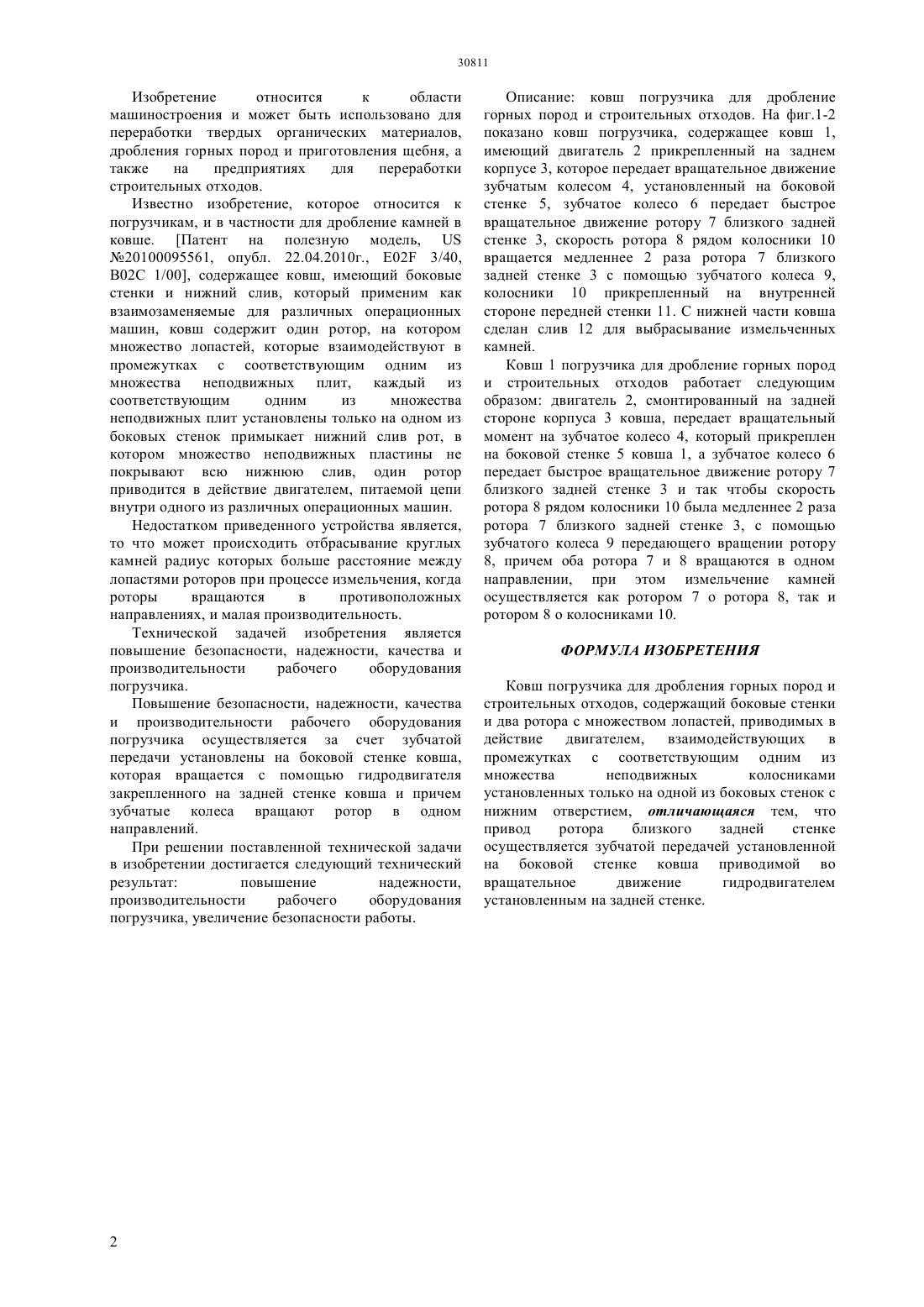

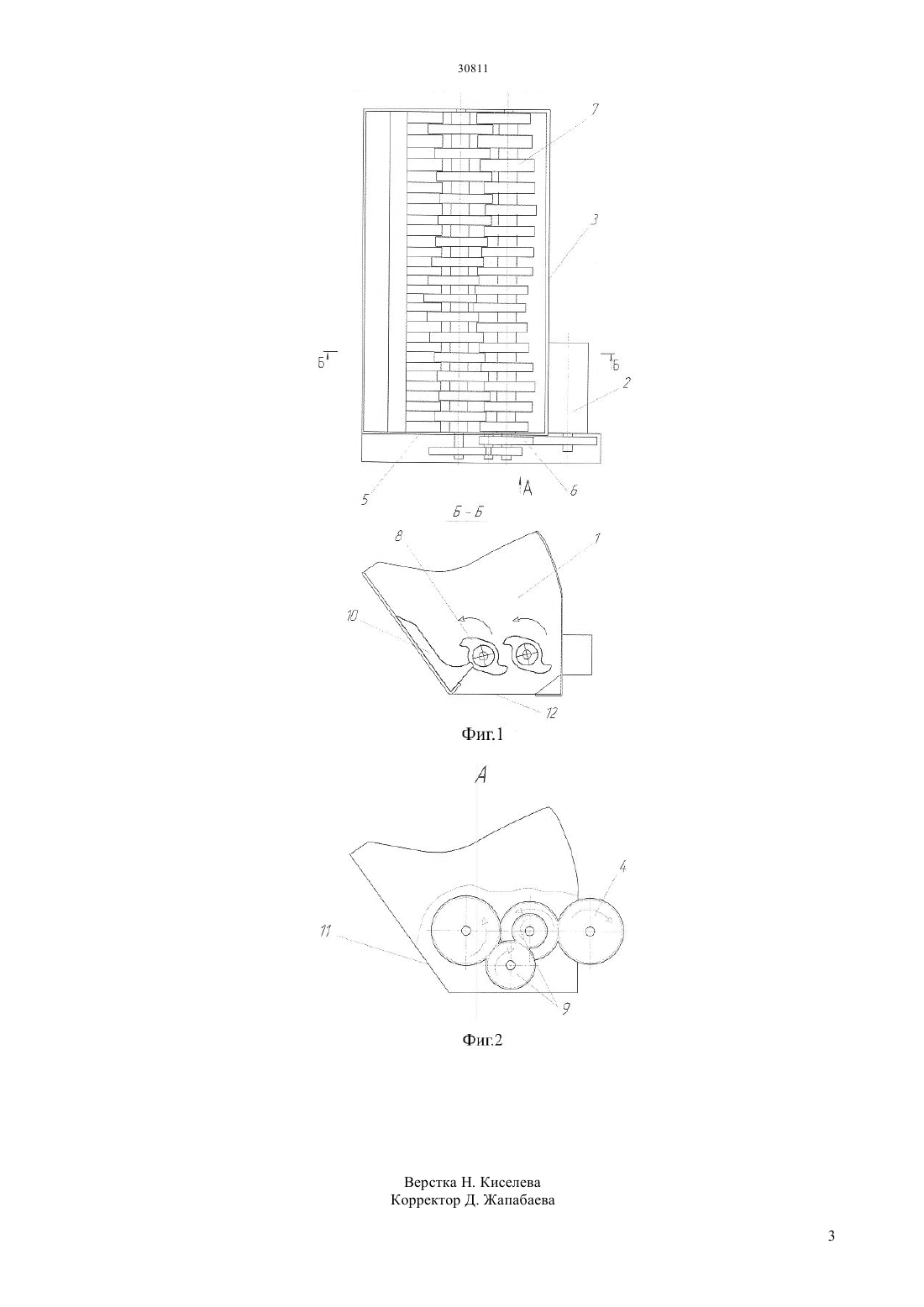

(51) 02 3/40 (2006.01) 02 1/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ дробления горных пород и приготовления щебня, а также на предприятиях для переработки строительных отходов. Повышение безопасности, надежности, качества и производительности рабочего оборудования погрузчика осуществляется за счет зубчатой передачи установленной на боковой стенке ковша,которая вращается с помощью гидродвигателя закрепленного на задней стенке ковша, причем зубчатая передача обеспечивает вращение среднего ротора в одном направлений с ротором установленным у боковой стенки ковша. При решении поставленной технической задачи в изобретении достигается следующий технический результат повышение надежности,производительности рабочего оборудования погрузчика, увеличение безопасности работы.(72) сенов Нршайы Низомудинлы Куанышев Ганижан Имранович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) КОВШ ПОГРУЗЧИКА ДЛЯ ДРОБЛЕНИЯ ГОРНЫХ ПОРОД И СТРОИТЕЛЬНЫХ ОТХОДОВ(57) Изобретение относится к области машиностроения и может быть использовано для переработки твердых органических материалов, 30811 Изобретение относится к области машиностроения и может быть использовано для переработки твердых органических материалов,дробления горных пород и приготовления щебня, а также на предприятиях для переработки строительных отходов. Известно изобретение, которое относится к погрузчикам, и в частности для дробление камней в ковше. Патент на полезную модель,20100095561, опубл. 22.04.2010 г., 02 3/40,В 02 С 1/00, содержащее ковш, имеющий боковые стенки и нижний слив, который применим как взаимозаменяемые для различных операционных машин, ковш содержит один ротор, на котором множество лопастей, которые взаимодействуют в промежутках с соответствующим одним из множества неподвижных плит, каждый из соответствующим одним из множества неподвижных плит установлены только на одном из боковых стенок примыкает нижний слив рот, в котором множество неподвижных пластины не покрывают всю нижнюю слив, один ротор приводится в действие двигателем, питаемой цепи внутри одного из различных операционных машин. Недостатком приведенного устройства является,то что может происходить отбрасывание круглых камней радиус которых больше расстояние между лопастями роторов при процессе измельчения, когда роторы вращаются в противоположных направлениях, и малая производительность. Технической задачей изобретения является повышение безопасности, надежности, качества и производительности рабочего оборудования погрузчика. Повышение безопасности, надежности, качества и производительности рабочего оборудования погрузчика осуществляется за счет зубчатой передачи установлены на боковой стенке ковша,которая вращается с помощью гидродвигателя закрепленного на задней стенке ковша и причем зубчатые колеса вращают ротор в одном направлений. При решении поставленной технической задачи в изобретении достигается следующий технический результат повышение надежности,производительности рабочего оборудования погрузчика, увеличение безопасности работы. Описание ковш погрузчика для дробление горных пород и строительных отходов. На фиг.1-2 показано ковш погрузчика, содержащее ковш 1,имеющий двигатель 2 прикрепленный на заднем корпусе 3, которое передает вращательное движение зубчатым колесом 4, установленный на боковой стенке 5, зубчатое колесо 6 передает быстрое вращательное движение ротору 7 близкого задней стенке 3, скорость ротора 8 рядом колосники 10 вращается медленнее 2 раза ротора 7 близкого задней стенке 3 с помощью зубчатого колеса 9,колосники 10 прикрепленный на внутренней стороне передней стенки 11. С нижней части ковша сделан слив 12 для выбрасывание измельченных камней. Ковш 1 погрузчика для дробление горных пород и строительных отходов работает следующим образом двигатель 2, смонтированный на задней стороне корпуса 3 ковша, передает вращательный момент на зубчатое колесо 4, который прикреплен на боковой стенке 5 ковша 1, а зубчатое колесо 6 передает быстрое вращательное движение ротору 7 близкого задней стенке 3 и так чтобы скорость ротора 8 рядом колосники 10 была медленнее 2 раза ротора 7 близкого задней стенке 3, с помощью зубчатого колеса 9 передающего вращении ротору 8, причем оба ротора 7 и 8 вращаются в одном направлении, при этом измельчение камней осуществляется как ротором 7 о ротора 8, так и ротором 8 о колосниками 10. ФОРМУЛА ИЗОБРЕТЕНИЯ Ковш погрузчика для дробления горных пород и строительных отходов, содержащий боковые стенки и два ротора с множеством лопастей, приводимых в действие двигателем, взаимодействующих в промежутках с соответствующим одним из множества неподвижных колосниками установленных только на одной из боковых стенок с нижним отверстием, отличающаяся тем, что привод ротора близкого задней стенке осуществляется зубчатой передачей установленной на боковой стенке ковша приводимой во вращательное движение гидродвигателем установленным на задней стенке.
