Фундамент опор линий электропередачи

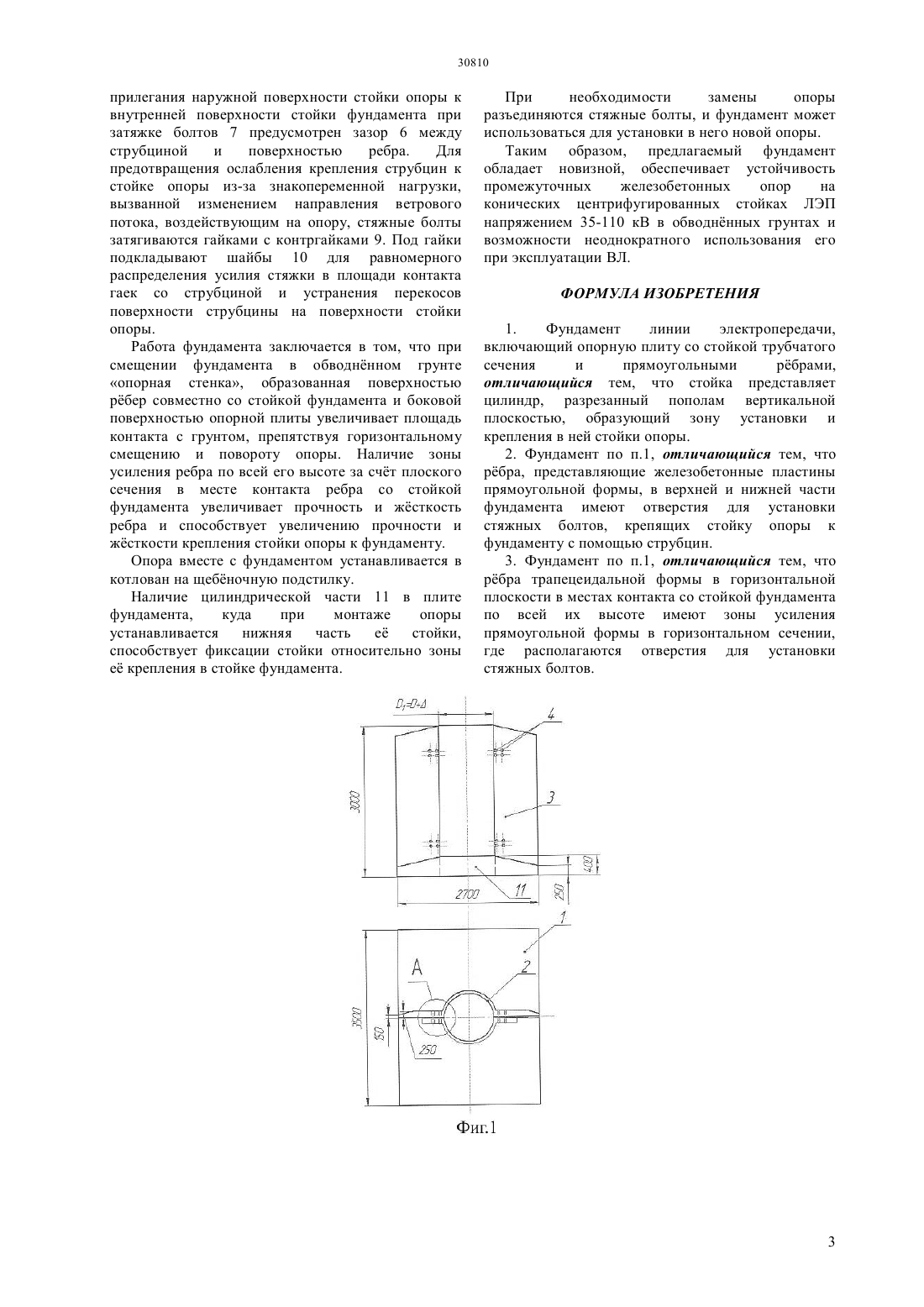

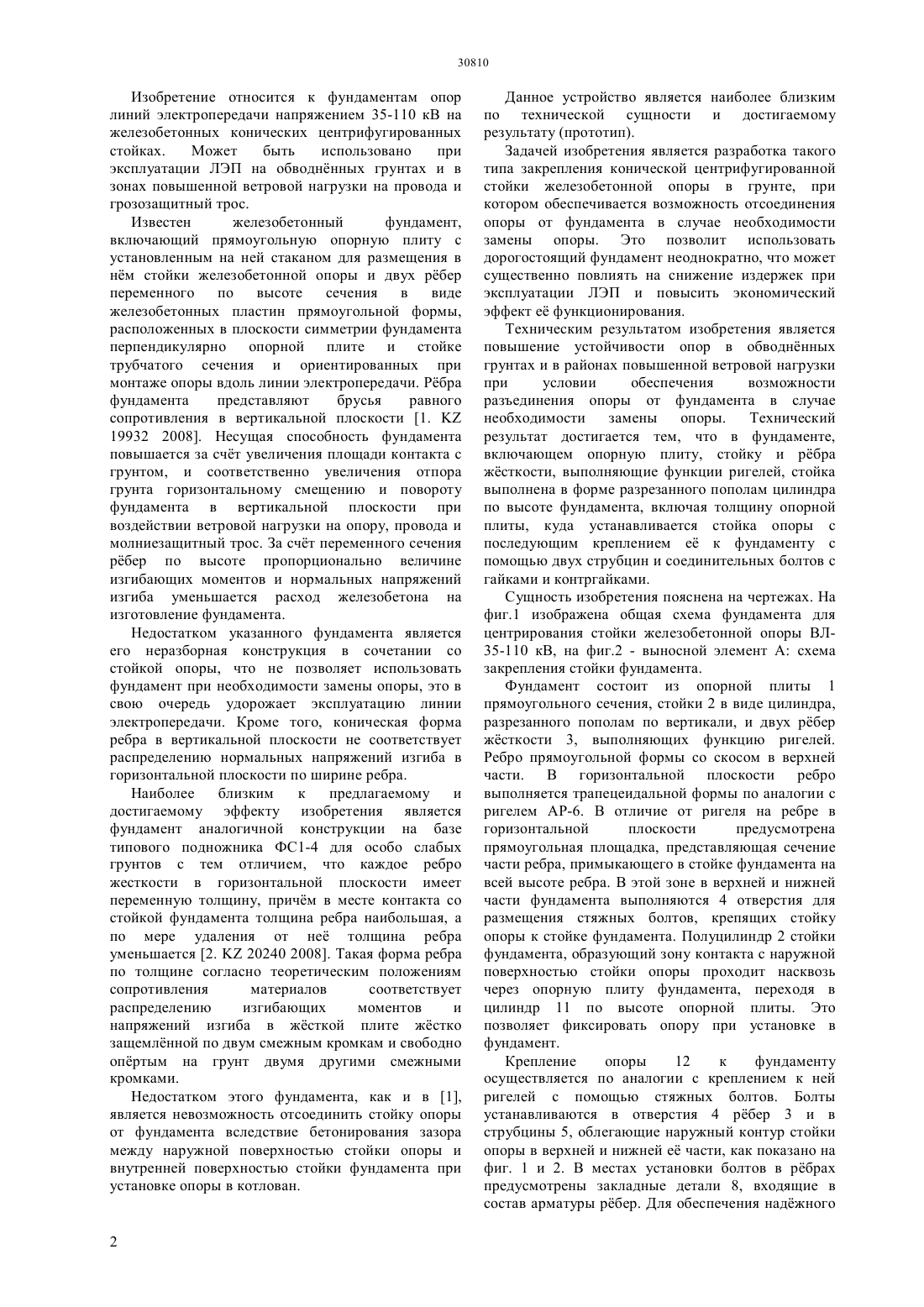

(51) 02 27/02 (2006.01) 02 27/42 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ стойка выполнена в форме разрезанного пополам цилиндра по высоте фундамента, включая толщину опорной плиты, куда устанавливается стойка опоры с последующим креплением е к фундаменту с помощью двух струбцин и соединительных болтов с гайками и контргайками. Техническим результатом изобретения является повышение устойчивости опор в обводннных грунтах и в районах повышенной ветровой нагрузки взамен использования типовых ригелей при условии обеспечения возможности разъединения опоры от фундамента в случае необходимости замены опоры. Заявленное устройство позволяет использовать дорогостоящий фундамент неоднократно, что может существенно повлиять на снижение издержек при эксплуатации линий электропередачи (ЛЭП) и повысить экономический эффект е функционирования, имеет признаки новизны,технически осуществимо,и может быть использовано при эксплуатации ЛЭП в обводннных грунтах и в зонах повышенной ветровой нагрузки на провода и грозозащитный трос.(73) Частное учреждение Костанайский инженерно-экономический университет им. М. Дулатова(54) ФУНДАМЕНТ ОПОР ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ(57) Изобретение относится к фундаментам опор линий электропередачи напряжением 35-110 кВ на железобетонных конических центрифугированных стойках. Задачей изобретения является разработка типа закрепления конической центрифугированной стойки железобетонной опоры в грунте, при котором обеспечивается возможность отсоединения опоры от фундамента в случае необходимости замены опоры. Технический результат достигается тем, что в фундаменте, включающем опорную плиту, стойку и рбра жсткости, выполняющие функции ригелей, 30810 Изобретение относится к фундаментам опор линий электропередачи напряжением 35-110 кВ на железобетонных конических центрифугированных стойках. Может быть использовано при эксплуатации ЛЭП на обводннных грунтах и в зонах повышенной ветровой нагрузки на провода и грозозащитный трос. Известен железобетонный фундамент,включающий прямоугольную опорную плиту с установленным на ней стаканом для размещения в нм стойки железобетонной опоры и двух рбер переменного по высоте сечения в виде железобетонных пластин прямоугольной формы,расположенных в плоскости симметрии фундамента перпендикулярно опорной плите и стойке трубчатого сечения и ориентированных при монтаже опоры вдоль линии электропередачи. Рбра фундамента представляют брусья равного сопротивления в вертикальной плоскости 1.19932 2008. Несущая способность фундамента повышается за счт увеличения площади контакта с грунтом, и соответственно увеличения отпора грунта горизонтальному смещению и повороту фундамента в вертикальной плоскости при воздействии ветровой нагрузки на опору, провода и молниезащитный трос. За счт переменного сечения рбер по высоте пропорционально величине изгибающих моментов и нормальных напряжений изгиба уменьшается расход железобетона на изготовление фундамента. Недостатком указанного фундамента является его неразборная конструкция в сочетании со стойкой опоры, что не позволяет использовать фундамент при необходимости замены опоры, это в свою очередь удорожает эксплуатацию линии электропередачи. Кроме того, коническая форма ребра в вертикальной плоскости не соответствует распределению нормальных напряжений изгиба в горизонтальной плоскости по ширине ребра. Наиболее близким к предлагаемому и достигаемому эффекту изобретения является фундамент аналогичной конструкции на базе типового подножника ФС 1-4 для особо слабых грунтов с тем отличием, что каждое ребро жесткости в горизонтальной плоскости имеет переменную толщину, причм в месте контакта со стойкой фундамента толщина ребра наибольшая, а по мере удаления от не толщина ребра уменьшается 2.20240 2008. Такая форма ребра по толщине согласно теоретическим положениям сопротивления материалов соответствует распределению изгибающих моментов и напряжений изгиба в жсткой плите жстко защемлнной по двум смежным кромкам и свободно опртым на грунт двумя другими смежными кромками. Недостатком этого фундамента, как и в 1,является невозможность отсоединить стойку опоры от фундамента вследствие бетонирования зазора между наружной поверхностью стойки опоры и внутренней поверхностью стойки фундамента при установке опоры в котлован. Данное устройство является наиболее близким по технической сущности и достигаемому результату (прототип). Задачей изобретения является разработка такого типа закрепления конической центрифугированной стойки железобетонной опоры в грунте, при котором обеспечивается возможность отсоединения опоры от фундамента в случае необходимости замены опоры. Это позволит использовать дорогостоящий фундамент неоднократно, что может существенно повлиять на снижение издержек при эксплуатации ЛЭП и повысить экономический эффект е функционирования. Техническим результатом изобретения является повышение устойчивости опор в обводннных грунтах и в районах повышенной ветровой нагрузки при условии обеспечения возможности разъединения опоры от фундамента в случае необходимости замены опоры. Технический результат достигается тем, что в фундаменте,включающем опорную плиту, стойку и рбра жсткости, выполняющие функции ригелей, стойка выполнена в форме разрезанного пополам цилиндра по высоте фундамента, включая толщину опорной плиты, куда устанавливается стойка опоры с последующим креплением е к фундаменту с помощью двух струбцин и соединительных болтов с гайками и контргайками. Сущность изобретения пояснена на чертежах. На фиг.1 изображена общая схема фундамента для центрирования стойки железобетонной опоры ВЛ 35-110 кВ, на фиг.2 - выносной элемент А схема закрепления стойки фундамента. Фундамент состоит из опорной плиты 1 прямоугольного сечения, стойки 2 в виде цилиндра,разрезанного пополам по вертикали, и двух рбер жсткости 3, выполняющих функцию ригелей. Ребро прямоугольной формы со скосом в верхней части. В горизонтальной плоскости ребро выполняется трапецеидальной формы по аналогии с ригелем АР-6. В отличие от ригеля на ребре в горизонтальной плоскости предусмотрена прямоугольная площадка, представляющая сечение части ребра, примыкающего в стойке фундамента на всей высоте ребра. В этой зоне в верхней и нижней части фундамента выполняются 4 отверстия для размещения стяжных болтов, крепящих стойку опоры к стойке фундамента. Полуцилиндр 2 стойки фундамента, образующий зону контакта с наружной поверхностью стойки опоры проходит насквозь через опорную плиту фундамента, переходя в цилиндр 11 по высоте опорной плиты. Это позволяет фиксировать опору при установке в фундамент. Крепление опоры 12 к фундаменту осуществляется по аналогии с креплением к ней ригелей с помощью стяжных болтов. Болты устанавливаются в отверстия 4 рбер 3 и в струбцины 5, облегающие наружный контур стойки опоры в верхней и нижней е части, как показано на фиг. 1 и 2. В местах установки болтов в рбрах предусмотрены закладные детали 8, входящие в состав арматуры рбер. Для обеспечения наджного прилегания наружной поверхности стойки опоры к внутренней поверхности стойки фундамента при затяжке болтов 7 предусмотрен зазор 6 между струбциной и поверхностью ребра. Для предотвращения ослабления крепления струбцин к стойке опоры из-за знакопеременной нагрузки,вызванной изменением направления ветрового потока, воздействующим на опору, стяжные болты затягиваются гайками с контргайками 9. Под гайки подкладывают шайбы 10 для равномерного распределения усилия стяжки в площади контакта гаек со струбциной и устранения перекосов поверхности струбцины на поверхности стойки опоры. Работа фундамента заключается в том, что при смещении фундамента в обводннном грунте опорная стенка, образованная поверхностью рбер совместно со стойкой фундамента и боковой поверхностью опорной плиты увеличивает площадь контакта с грунтом, препятствуя горизонтальному смещению и повороту опоры. Наличие зоны усиления ребра по всей его высоте за счт плоского сечения в месте контакта ребра со стойкой фундамента увеличивает прочность и жсткость ребра и способствует увеличению прочности и жсткости крепления стойки опоры к фундаменту. Опора вместе с фундаментом устанавливается в котлован на щебночную подстилку. Наличие цилиндрической части 11 в плите фундамента,куда при монтаже опоры устанавливается нижняя часть е стойки,способствует фиксации стойки относительно зоны е крепления в стойке фундамента. При необходимости замены опоры разъединяются стяжные болты, и фундамент может использоваться для установки в него новой опоры. Таким образом, предлагаемый фундамент обладает новизной, обеспечивает устойчивость промежуточных железобетонных опор на конических центрифугированных стойках ЛЭП напряжением 35-110 кВ в обводннных грунтах и возможности неоднократного использования его при эксплуатации ВЛ. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фундамент линии электропередачи,включающий опорную плиту со стойкой трубчатого сечения и прямоугольными рбрами,отличающийся тем, что стойка представляет цилиндр, разрезанный пополам вертикальной плоскостью, образующий зону установки и крепления в ней стойки опоры. 2. Фундамент по п.1, отличающийся тем, что рбра, представляющие железобетонные пластины прямоугольной формы, в верхней и нижней части фундамента имеют отверстия для установки стяжных болтов, крепящих стойку опоры к фундаменту с помощью струбцин. 3. Фундамент по п.1, отличающийся тем, что рбра трапецеидальной формы в горизонтальной плоскости в местах контакта со стойкой фундамента по всей их высоте имеют зоны усиления прямоугольной формы в горизонтальном сечении,где располагаются отверстия для установки стяжных болтов.
