Фундамент опоры линии электропередачи

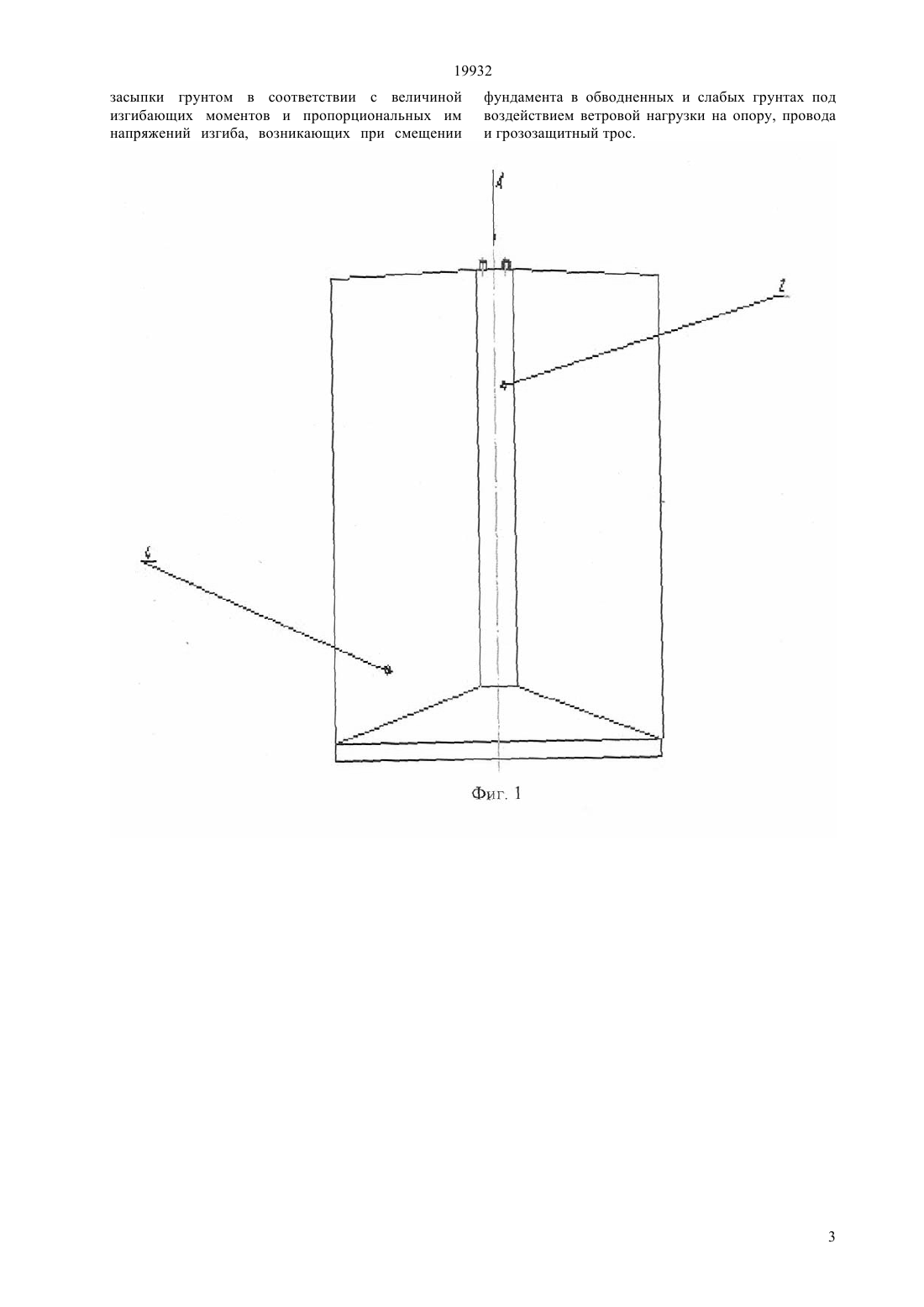

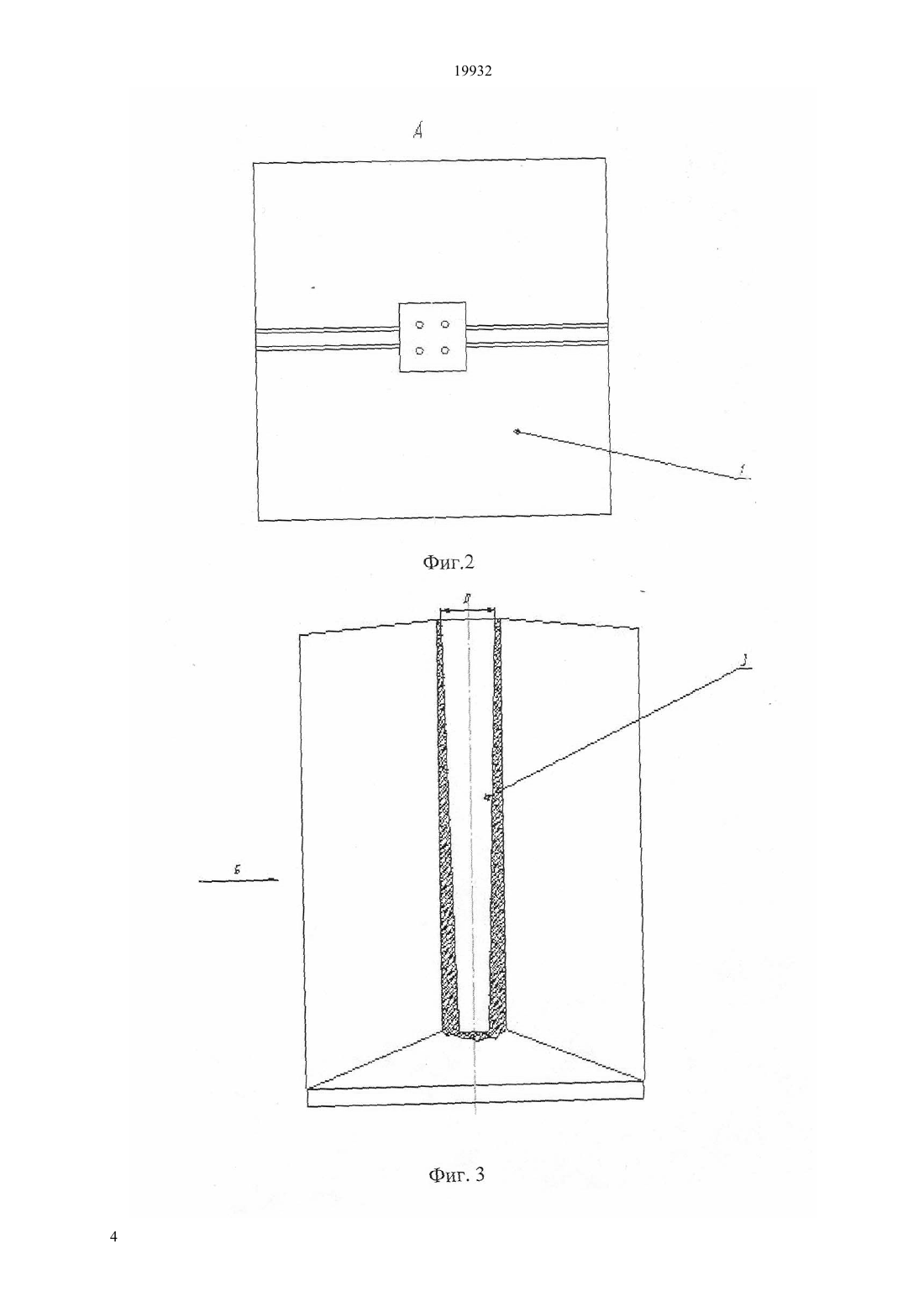

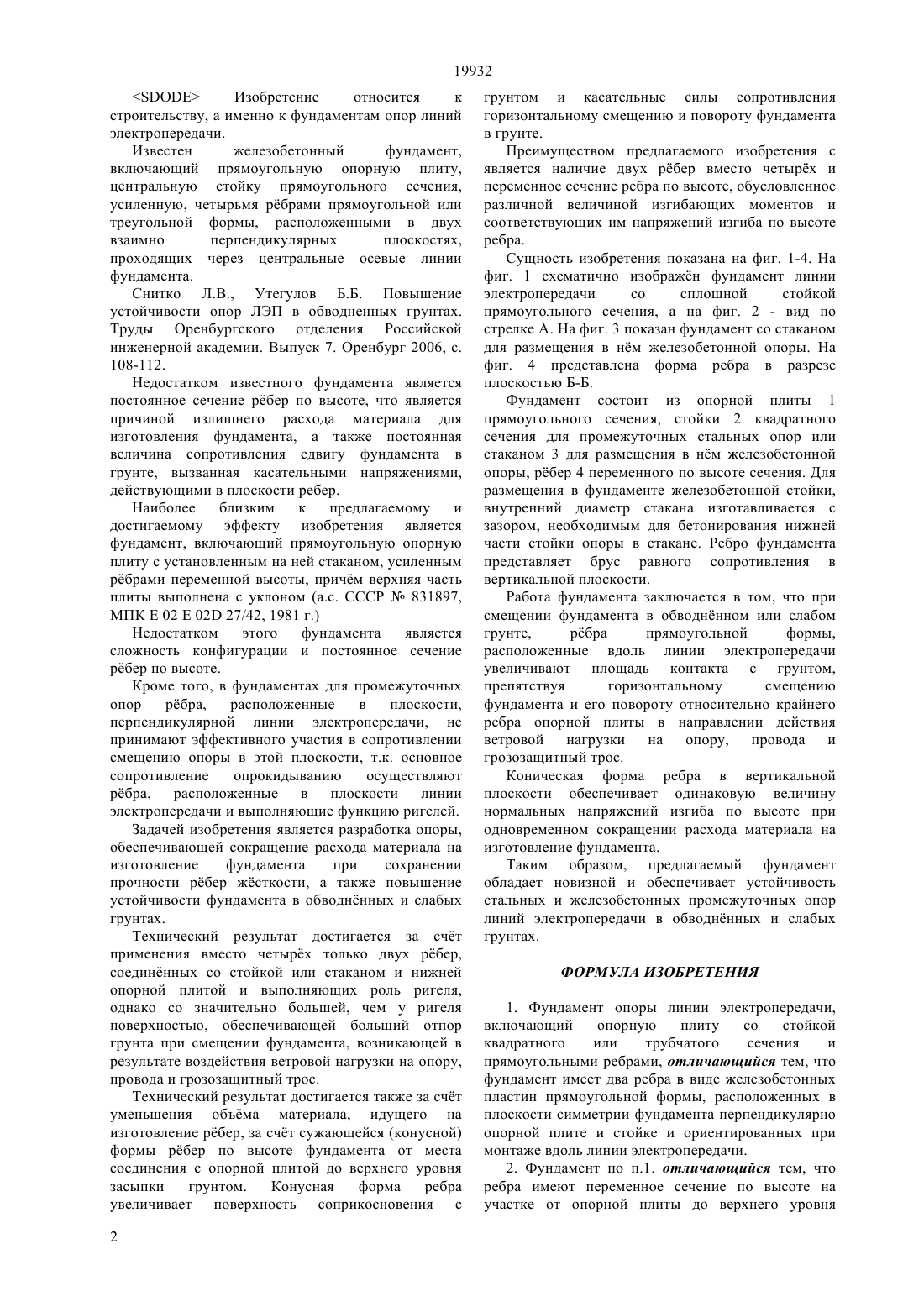

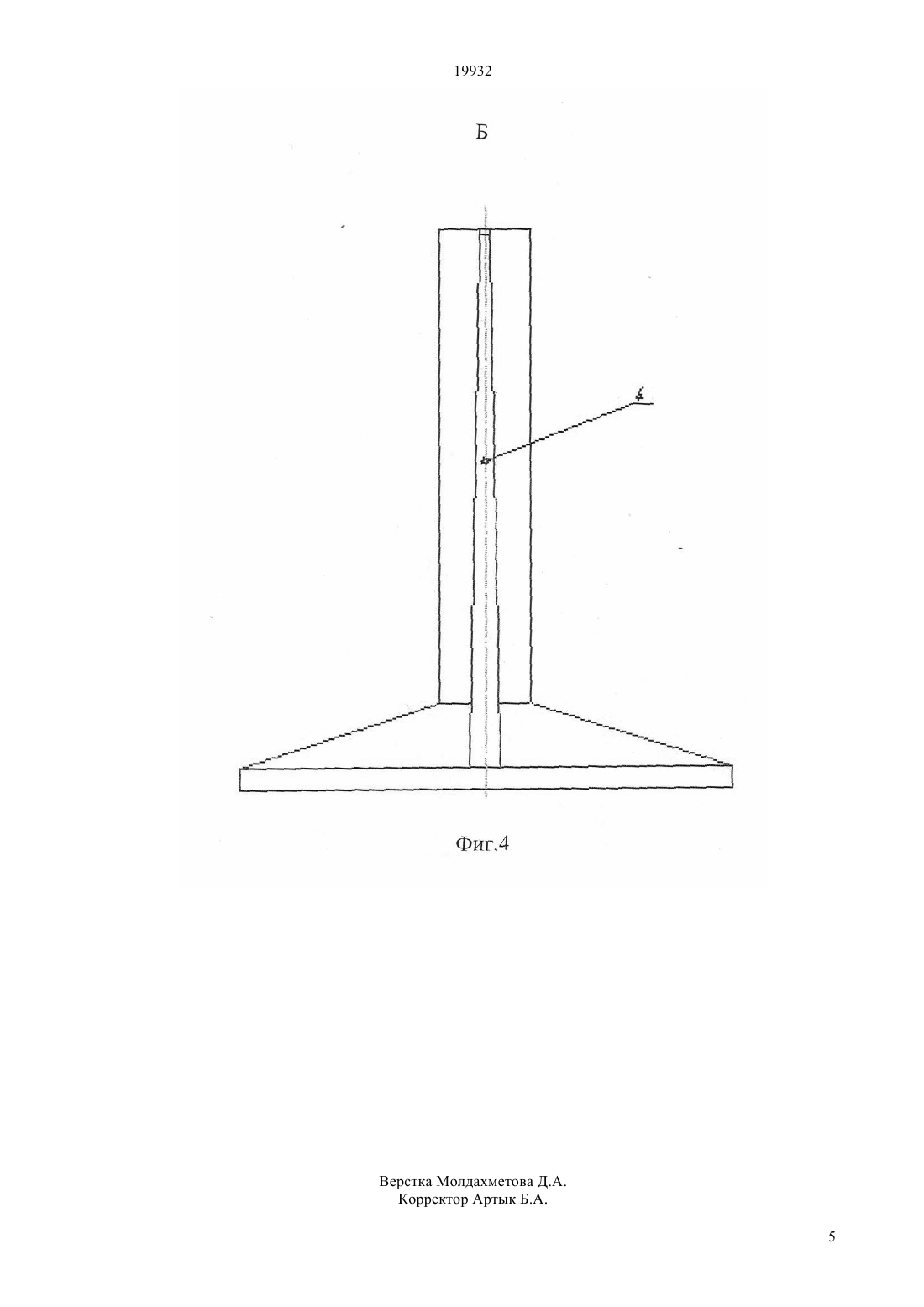

(51) 02 27/02 (2006.01) 02 27/42 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сечения для промежуточных стальных опор или стакан для размещения в нм железобетонной опоры, два рбра переменного по высоте сечения в виде железобетонных пластин прямоугольной формы, расположенных в плоскости симметрии фундамента перпендикулярно опорной плите и стойке квадратного или трубчатого сечения и ориентированных при монтаже опоры вдоль линии электропередачи. Ребро фундамента представляет брус равного сопротивления в вертикальной плоскости. Несущая способность фундамента повышается за счт увеличения площади контакта с грунтом, и соответственно увеличению отпора грунта горизонтальному смещению и повороту фундамента в вертикальной плоскости при воздействии ветровой нагрузки на опору, провода и грозозащитный трос. За счт переменного сечения рбер по высоте пропорционально величине изгибающих моментов и нормальных напряжений изгиба уменьшается расход железобетона на изготовление фундамента.(72) Ткаченко Владимир Васильевич Снитко Людмила Владимировна Алдабергенов Абай Капанович Ляховецкий Владимир Моисеевич(73) Республиканское государственное казенное предприятие Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(54) ФУНДАМЕНТ ОПОРЫ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ(57) Изобретение относится к строительству, в частности фундаментов опор линий электропередачи. Задачей настоящего изобретения является разработка опоры, обеспечивающей повышение несущей способности фундамента в обводннных и слабых грунтах. Фундамент, включающий опорную плиту прямоугольного сечения, стойку квадратного Изобретение относится к строительству, а именно к фундаментам опор линий электропередачи. Известен железобетонный фундамент,включающий прямоугольную опорную плиту,центральную стойку прямоугольного сечения,усиленную, четырьмя рбрами прямоугольной или треугольной формы, расположенными в двух взаимно перпендикулярных плоскостях,проходящих через центральные осевые линии фундамента. Снитко Л.В., Утегулов Б.Б. Повышение устойчивости опор ЛЭП в обводненных грунтах. Труды Оренбургского отделения Российской инженерной академии. Выпуск 7. Оренбург 2006, с. 108-112. Недостатком известного фундамента является постоянное сечение рбер по высоте, что является причиной излишнего расхода материала для изготовления фундамента, а также постоянная величина сопротивления сдвигу фундамента в грунте, вызванная касательными напряжениями,действующими в плоскости ребер. Наиболее близким к предлагаемому и достигаемому эффекту изобретения является фундамент, включающий прямоугольную опорную плиту с установленным на ней стаканом, усиленным рбрами переменной высоты, причм верхняя часть плиты выполнена с уклоном (а.с. СССР 831897,МПК Е 02 Е 02 27/42, 1981 г.) Недостатком этого фундамента является сложность конфигурации и постоянное сечение рбер по высоте. Кроме того, в фундаментах для промежуточных опор рбра,расположенные в плоскости,перпендикулярной линии электропередачи, не принимают эффективного участия в сопротивлении смещению опоры в этой плоскости, т.к. основное сопротивление опрокидыванию осуществляют рбра, расположенные в плоскости линии электропередачи и выполняющие функцию ригелей. Задачей изобретения является разработка опоры,обеспечивающей сокращение расхода материала на изготовление фундамента при сохранении прочности рбер жсткости, а также повышение устойчивости фундамента в обводннных и слабых грунтах. Технический результат достигается за счт применения вместо четырх только двух рбер,соединнных со стойкой или стаканом и нижней опорной плитой и выполняющих роль ригеля,однако со значительно большей, чем у ригеля поверхностью, обеспечивающей больший отпор грунта при смещении фундамента, возникающей в результате воздействия ветровой нагрузки на опору,провода и грозозащитный трос. Технический результат достигается также за счт уменьшения объма материала, идущего на изготовление рбер, за счт сужающейся (конусной) формы рбер по высоте фундамента от места соединения с опорной плитой до верхнего уровня засыпки грунтом. Конусная форма ребра увеличивает поверхность соприкосновения с 2 грунтом и касательные силы сопротивления горизонтальному смещению и повороту фундамента в грунте. Преимуществом предлагаемого изобретения с является наличие двух рбер вместо четырх и переменное сечение ребра по высоте, обусловленное различной величиной изгибающих моментов и соответствующих им напряжений изгиба по высоте ребра. Сущность изобретения показана на фиг. 1-4. На фиг. 1 схематично изображн фундамент линии электропередачи со сплошной стойкой прямоугольного сечения, а на фиг. 2 - вид по стрелке А. На фиг. 3 показан фундамент со стаканом для размещения в нм железобетонной опоры. На фиг. 4 представлена форма ребра в разрезе плоскостью Б-Б. Фундамент состоит из опорной плиты 1 прямоугольного сечения, стойки 2 квадратного сечения для промежуточных стальных опор или стаканом 3 для размещения в нм железобетонной опоры, рбер 4 переменного по высоте сечения. Для размещения в фундаменте железобетонной стойки,внутренний диаметр стакана изготавливается с зазором, необходимым для бетонирования нижней части стойки опоры в стакане. Ребро фундамента представляет брус равного сопротивления в вертикальной плоскости. Работа фундамента заключается в том, что при смещении фундамента в обводннном или слабом грунте,рбра прямоугольной формы,расположенные вдоль линии электропередачи увеличивают площадь контакта с грунтом,препятствуя горизонтальному смещению фундамента и его повороту относительно крайнего ребра опорной плиты в направлении действия ветровой нагрузки на опору, провода и грозозащитный трос. Коническая форма ребра в вертикальной плоскости обеспечивает одинаковую величину нормальных напряжений изгиба по высоте при одновременном сокращении расхода материала на изготовление фундамента. Таким образом, предлагаемый фундамент обладает новизной и обеспечивает устойчивость стальных и железобетонных промежуточных опор линий электропередачи в обводннных и слабых грунтах. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фундамент опоры линии электропередачи,включающий опорную плиту со стойкой квадратного или трубчатого сечения и прямоугольными ребрами, отличающийся тем, что фундамент имеет два ребра в виде железобетонных пластин прямоугольной формы, расположенных в плоскости симметрии фундамента перпендикулярно опорной плите и стойке и ориентированных при монтаже вдоль линии электропередачи. 2. Фундамент по п.1. отличающийся тем, что ребра имеют переменное сечение по высоте на участке от опорной плиты до верхнего уровня 19932 засыпки грунтом в соответствии с величиной изгибающих моментов и пропорциональных им напряжений изгиба, возникающих при смещении фундамента в обводненных и слабых грунтах под воздействием ветровой нагрузки на опору, провода и грозозащитный трос.
