Плуг для задернелых почв

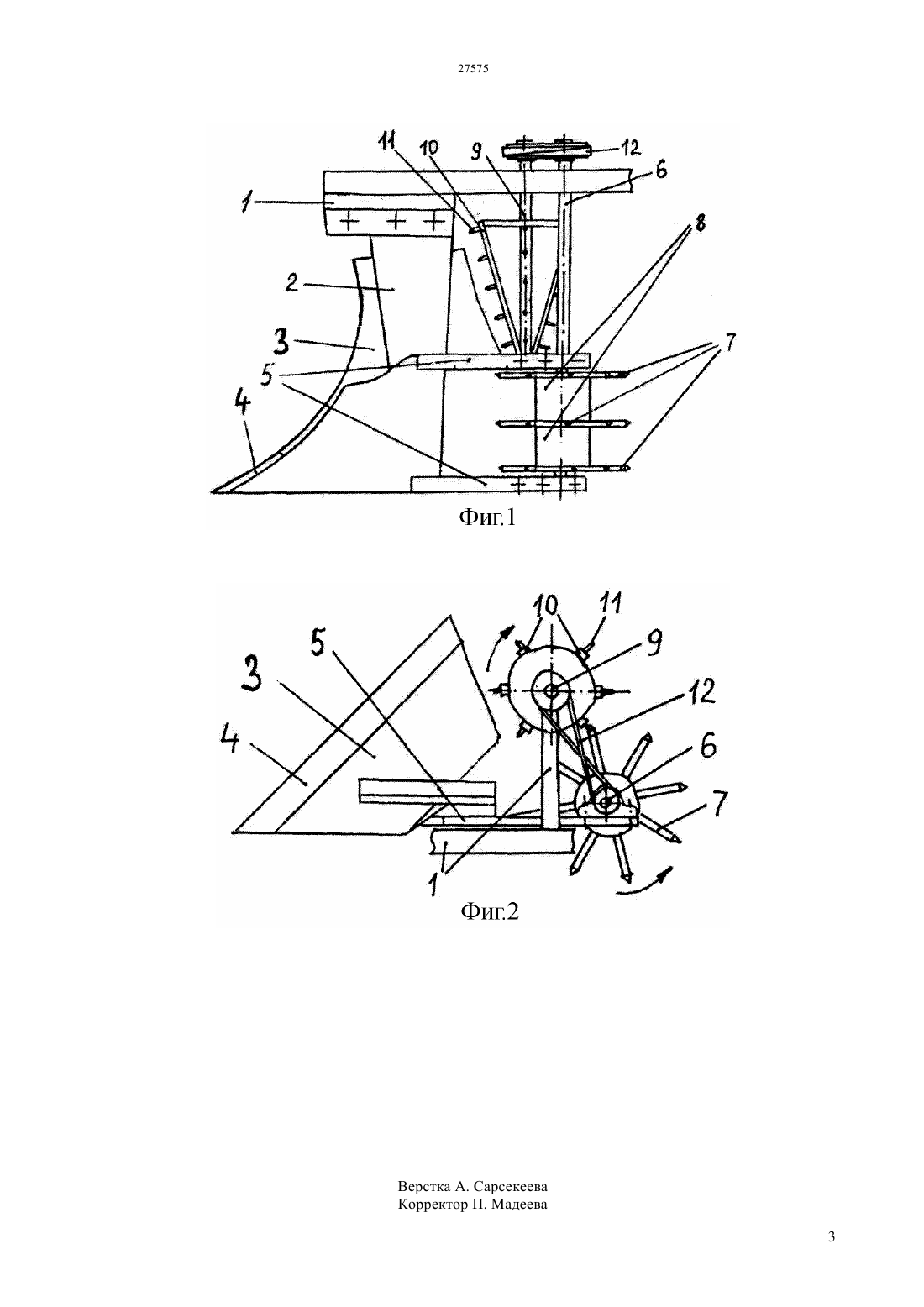

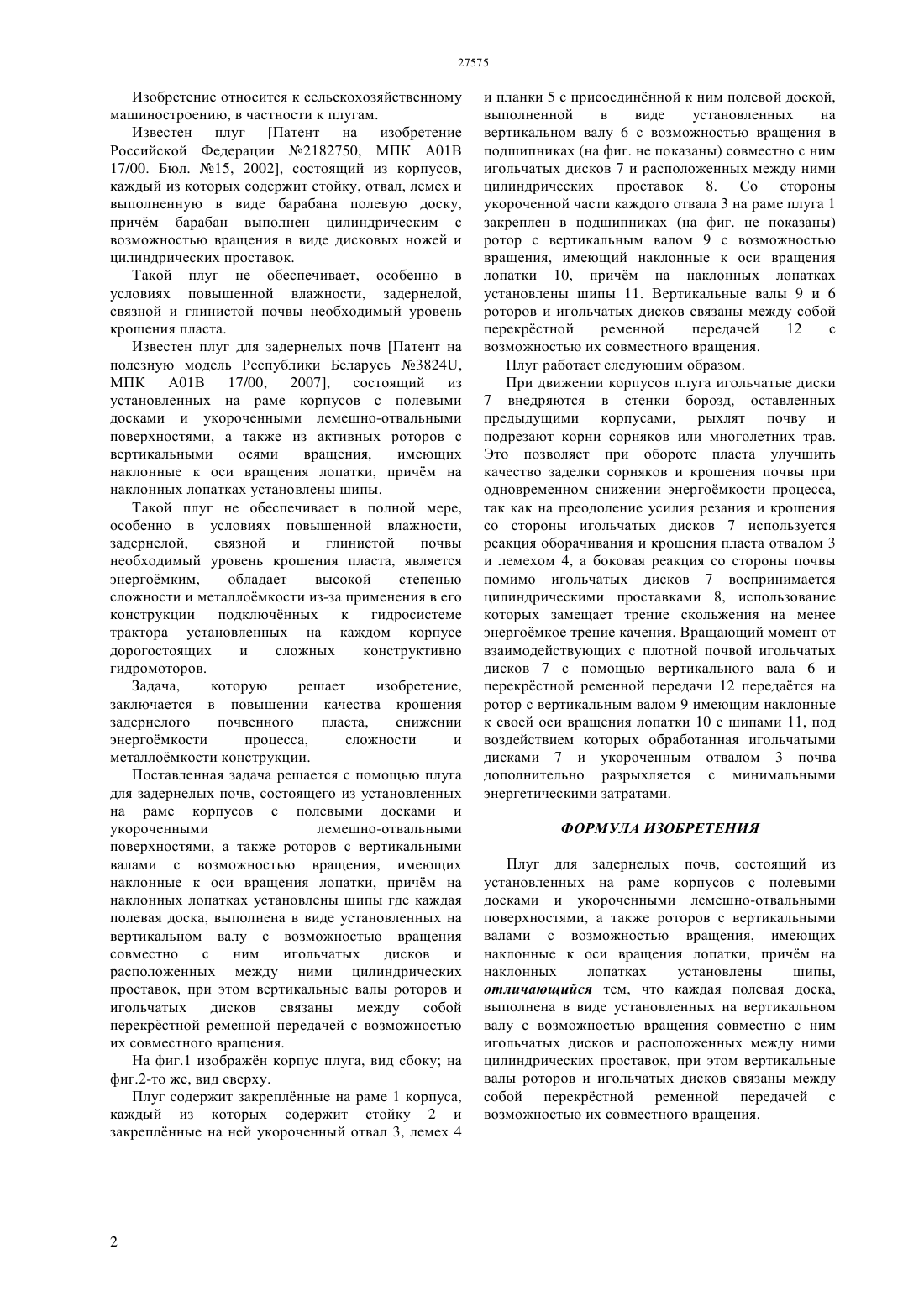

(51) 01 17/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ задернелого почвенного пласта,снижении энергомкости процесса,сложности и металломкости конструкции. Поставленная задача решается с помощью плуга для задернелых почв, состоящего из установленных на раме корпусов с полевыми досками и укороченными лемешно-отвальными поверхностями, а также роторов с вертикальными валами с возможностью вращения, имеющих наклонные к оси вращения лопатки, причм на наклонных лопатках установлены шипы где каждая полевая доска, выполнена в виде установленных на вертикальном валу с возможностью вращения совместно с ним игольчатых дисков и расположенных между ними цилиндрических проставок, при этом вертикальные валы роторов и игольчатых дисков связаны между собой перекрстной ременной передачей с возможностью их совместного вращения.(72) Кушнир Валентина ГеннадьевнаБенюх Олег АнатольевичРоманюк Николай НиколаевичАгейчик Валерий Александрович Ким Наталья Павловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(54) ПЛУГ ДЛЯ ЗАДЕРНЕЛЫХ ПОЧВ Изобретение относится к сельскохозяйственному машиностроению, в частности к плугам. Известен плуг Патент на изобретение Российской Федерации 2182750, МПК А 01 В 17/00. Бюл. 15, 2002, состоящий из корпусов,каждый из которых содержит стойку, отвал, лемех и выполненную в виде барабана полевую доску,причм барабан выполнен цилиндрическим с возможностью вращения в виде дисковых ножей и цилиндрических проставок. Такой плуг не обеспечивает, особенно в условиях повышенной влажности, задернелой,связной и глинистой почвы необходимый уровень крошения пласта. Известен плуг для задернелых почв Патент на полезную модель Республики Беларусь 3824,МПК А 01 В 17/00, 2007, состоящий из установленных на раме корпусов с полевыми досками и укороченными лемешно-отвальными поверхностями, а также из активных роторов с вертикальными осями вращения,имеющих наклонные к оси вращения лопатки, причм на наклонных лопатках установлены шипы. Такой плуг не обеспечивает в полной мере,особенно в условиях повышенной влажности,задернелой,связной и глинистой почвы необходимый уровень крошения пласта, является энергомким,обладает высокой степенью сложности и металломкости из-за применения в его конструкции подключнных к гидросистеме трактора установленных на каждом корпусе дорогостоящих и сложных конструктивно гидромоторов. Задача,которую решает изобретение,заключается в повышении качества крошения задернелого почвенного пласта,снижении энергомкости процесса,сложности и металломкости конструкции. Поставленная задача решается с помощью плуга для задернелых почв, состоящего из установленных на раме корпусов с полевыми досками и укороченными лемешно-отвальными поверхностями, а также роторов с вертикальными валами с возможностью вращения, имеющих наклонные к оси вращения лопатки, причм на наклонных лопатках установлены шипы где каждая полевая доска, выполнена в виде установленных на вертикальном валу с возможностью вращения совместно с ним игольчатых дисков и расположенных между ними цилиндрических проставок, при этом вертикальные валы роторов и игольчатых дисков связаны между собой перекрстной ременной передачей с возможностью их совместного вращения. На фиг.1 изображн корпус плуга, вид сбоку на фиг.2-то же, вид сверху. Плуг содержит закреплнные на раме 1 корпуса,каждый из которых содержит стойку 2 и закреплнные на ней укороченный отвал 3, лемех 4 и планки 5 с присоединнной к ним полевой доской,выполненной в виде установленных на вертикальном валу 6 с возможностью вращения в подшипниках (на фиг. не показаны) совместно с ним игольчатых дисков 7 и расположенных между ними цилиндрических проставок 8. Со стороны укороченной части каждого отвала 3 на раме плуга 1 закреплен в подшипниках (на фиг. не показаны) ротор с вертикальным валом 9 с возможностью вращения, имеющий наклонные к оси вращения лопатки 10, причм на наклонных лопатках установлены шипы 11. Вертикальные валы 9 и 6 роторов и игольчатых дисков связаны между собой перекрстной ременной передачей 12 с возможностью их совместного вращения. Плуг работает следующим образом. При движении корпусов плуга игольчатые диски 7 внедряются в стенки борозд, оставленных предыдущими корпусами, рыхлят почву и подрезают корни сорняков или многолетних трав. Это позволяет при обороте пласта улучшить качество заделки сорняков и крошения почвы при одновременном снижении энергомкости процесса,так как на преодоление усилия резания и крошения со стороны игольчатых дисков 7 используется реакция оборачивания и крошения пласта отвалом 3 и лемехом 4, а боковая реакция со стороны почвы помимо игольчатых дисков 7 воспринимается цилиндрическими проставками 8, использование которых замещает трение скольжения на менее энергомкое трение качения. Вращающий момент от взаимодействующих с плотной почвой игольчатых дисков 7 с помощью вертикального вала 6 и перекрстной ременной передачи 12 передатся на ротор с вертикальным валом 9 имеющим наклонные к своей оси вращения лопатки 10 с шипами 11, под воздействием которых обработанная игольчатыми дисками 7 и укороченным отвалом 3 почва дополнительно разрыхляется с минимальными энергетическими затратами. ФОРМУЛА ИЗОБРЕТЕНИЯ Плуг для задернелых почв, состоящий из установленных на раме корпусов с полевыми досками и укороченными лемешно-отвальными поверхностями, а также роторов с вертикальными валами с возможностью вращения, имеющих наклонные к оси вращения лопатки, причм на наклонных лопатках установлены шипы,отличающийся тем, что каждая полевая доска,выполнена в виде установленных на вертикальном валу с возможностью вращения совместно с ним игольчатых дисков и расположенных между ними цилиндрических проставок, при этом вертикальные валы роторов и игольчатых дисков связаны между собой перекрстной ременной передачей с возможностью их совместного вращения.
