Комбинированное почвообрабатывающее орудие

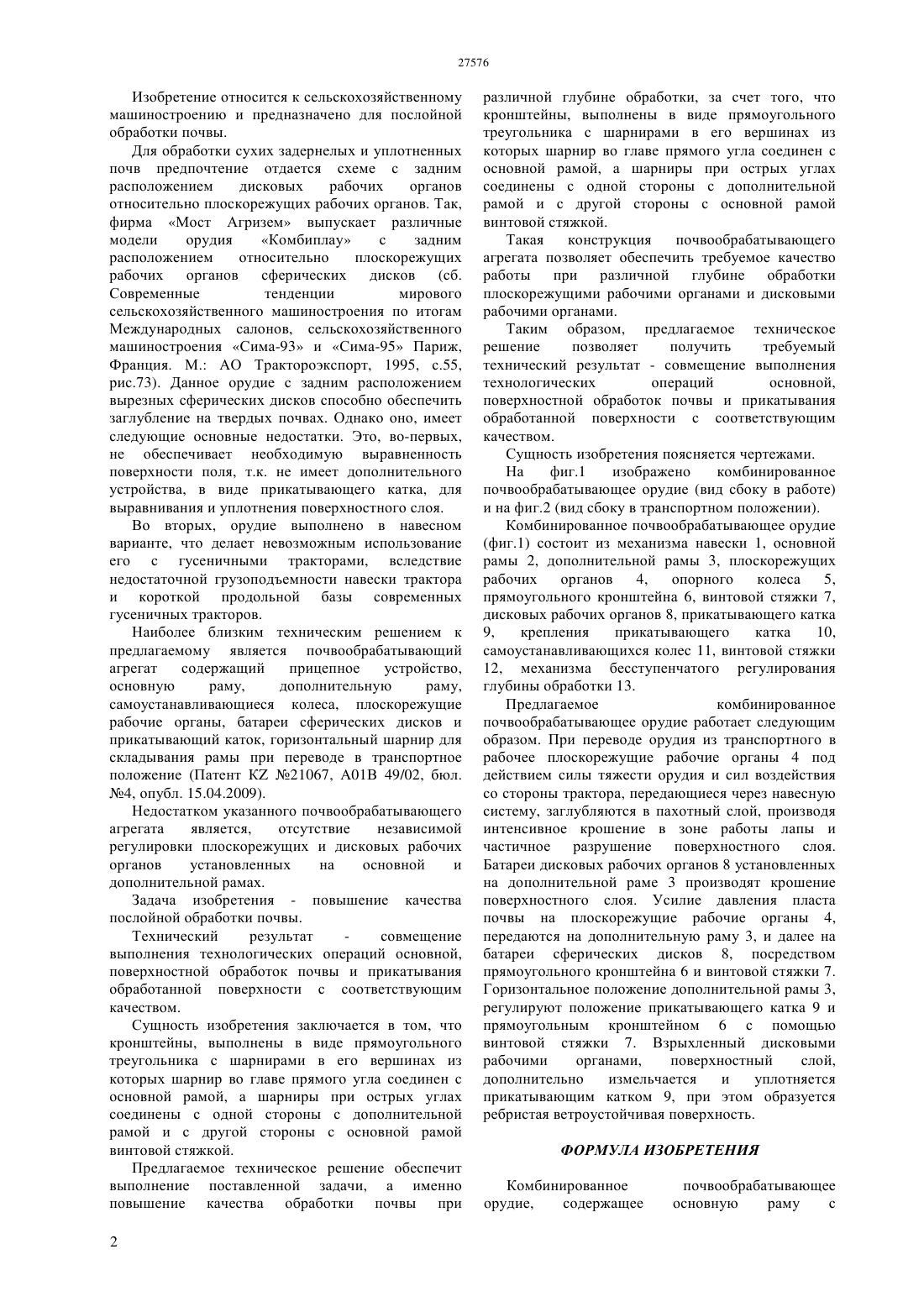

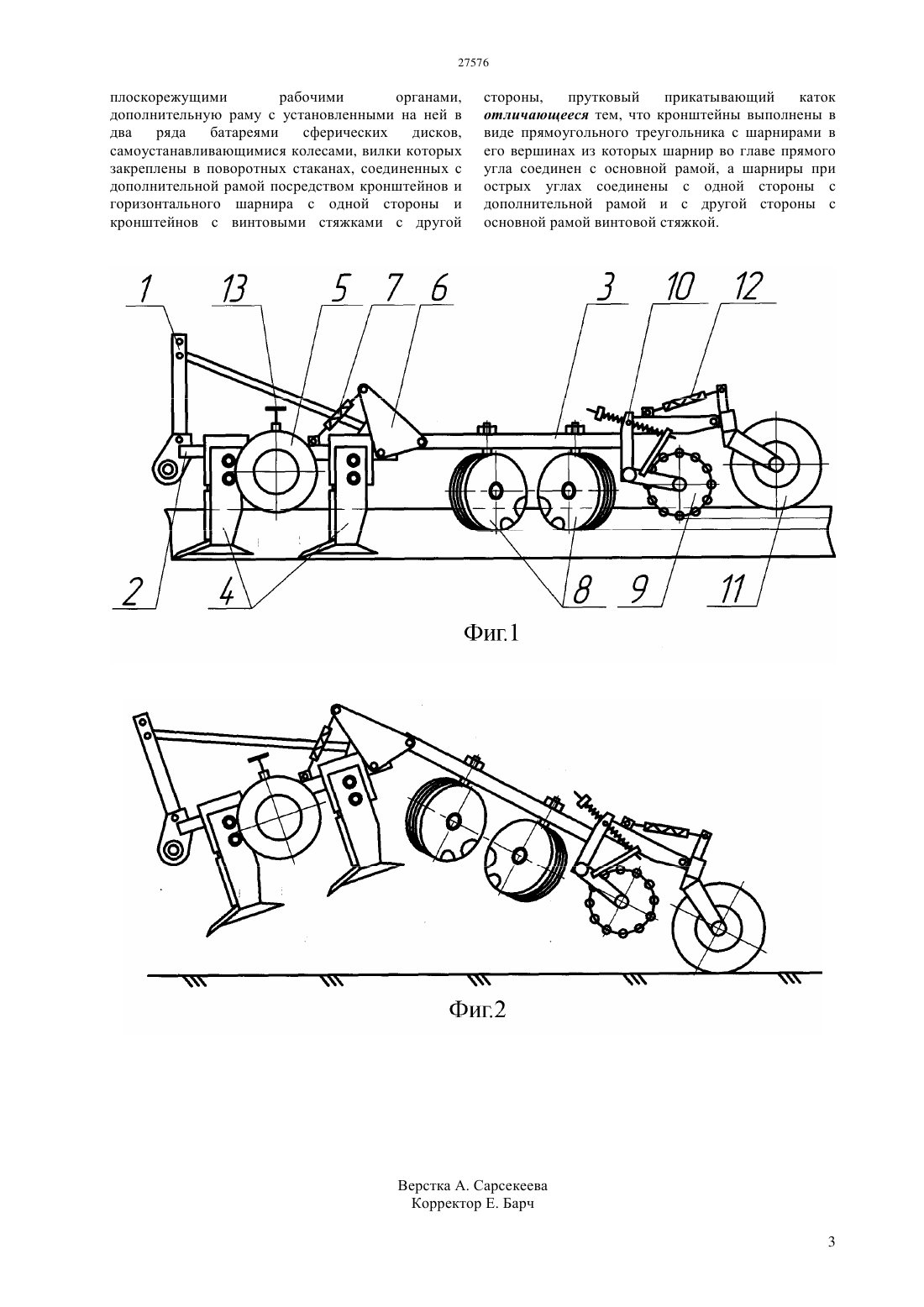

(51) 01 49/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ органов,опорного колеса,прямоугольного кронштейна, винтовой стяжки, дисковых рабочих органов,прикатывающего катка,крепления прикатывающего катка, самоустанавливающихся колес, винтовой стяжки, механизма бесступенчатого регулирования глубины обработки. Сущность изобретения заключается в том, что кронштейны, выполнены в виде прямоугольного треугольника с шарнирами в его вершинах из которых шарнир во главе прямого угла соединен с основной рамой, а шарниры при острых углах соединены с одной стороны с дополнительной рамой и с другой стороны с основной рамой винтовой стяжкой. Технический результат совмещение выполнения технологических операций основной,поверхностной обработок почвы и прикатывания обработанной поверхности с соответствующим качеством. Такая конструкция комбинированного почвообрабатывающего орудия позволяет обеспечить требуемое качества обработки почвы при различной глубине хода рабочих органов.(72) Дерепаскин Алексей Иванович Полищук Юрий Владимирович Бусурманов Мурат Умбеталиевич Солохин Сергей Владимирович Токарев Иван Владимирович Куваев Антон Николаевич Морозов Николай Михайлович Мамедов Микаил Мурад Оглы Хлебко Сергей Иванович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к сельскохозяйственному машиностроению и предназначено для послойной обработки почвы. Устройство комбинированного почвообрабатывающего орудия состоит из механизма навески,основной рамы,дополнительной рамы, плоскорежущих рабочих Изобретение относится к сельскохозяйственному машиностроению и предназначено для послойной обработки почвы. Для обработки сухих задернелых и уплотненных почв предпочтение отдается схеме с задним расположением дисковых рабочих органов относительно плоскорежущих рабочих органов. Так,фирма Мост Агризем выпускает различные модели орудия Комбиплау с задним расположением относительно плоскорежущих рабочих органов сферических дисков (сб. Современные тенденции мирового сельскохозяйственного машиностроения по итогам Международных салонов, сельскохозяйственного машиностроения Сима-93 и Сима-95 Париж,Франция. М. АО Трактороэкспорт, 1995, с.55,рис.73). Данное орудие с задним расположением вырезных сферических дисков способно обеспечить заглубление на твердых почвах. Однако оно, имеет следующие основные недостатки. Это, во-первых,не обеспечивает необходимую выравненность поверхности поля, т.к. не имеет дополнительного устройства, в виде прикатывающего катка, для выравнивания и уплотнения поверхностного слоя. Во вторых, орудие выполнено в навесном варианте, что делает невозможным использование его с гусеничными тракторами, вследствие недостаточной грузоподъемности навески трактора и короткой продольной базы современных гусеничных тракторов. Наиболее близким техническим решением к предлагаемому является почвообрабатывающий агрегат содержащий прицепное устройство,основную раму,дополнительную раму,самоустанавливающиеся колеса, плоскорежущие рабочие органы, батареи сферических дисков и прикатывающий каток, горизонтальный шарнир для складывания рамы при переводе в транспортное положение (Патент К 21067, А 01 В 49/02, бюл. 4, опубл. 15.04.2009). Недостатком указанного почвообрабатывающего агрегата является,отсутствие независимой регулировки плоскорежущих и дисковых рабочих органов установленных на основной и дополнительной рамах. Задача изобретения - повышение качества послойной обработки почвы. Технический результат совмещение выполнения технологических операций основной,поверхностной обработок почвы и прикатывания обработанной поверхности с соответствующим качеством. Сущность изобретения заключается в том, что кронштейны, выполнены в виде прямоугольного треугольника с шарнирами в его вершинах из которых шарнир во главе прямого угла соединен с основной рамой, а шарниры при острых углах соединены с одной стороны с дополнительной рамой и с другой стороны с основной рамой винтовой стяжкой. Предлагаемое техническое решение обеспечит выполнение поставленной задачи, а именно повышение качества обработки почвы при 2 различной глубине обработки, за счет того, что кронштейны, выполнены в виде прямоугольного треугольника с шарнирами в его вершинах из которых шарнир во главе прямого угла соединен с основной рамой, а шарниры при острых углах соединены с одной стороны с дополнительной рамой и с другой стороны с основной рамой винтовой стяжкой. Такая конструкция почвообрабатывающего агрегата позволяет обеспечить требуемое качество работы при различной глубине обработки плоскорежущими рабочими органами и дисковыми рабочими органами. Таким образом, предлагаемое техническое решение позволяет получить требуемый технический результат - совмещение выполнения технологических операций основной,поверхностной обработок почвы и прикатывания обработанной поверхности с соответствующим качеством. Сущность изобретения поясняется чертежами. На фиг.1 изображено комбинированное почвообрабатывающее орудие (вид сбоку в работе) и на фиг.2 (вид сбоку в транспортном положении). Комбинированное почвообрабатывающее орудие(фиг.1) состоит из механизма навески 1, основной рамы 2, дополнительной рамы 3, плоскорежущих рабочих органов 4,опорного колеса 5,прямоугольного кронштейна 6, винтовой стяжки 7,дисковых рабочих органов 8, прикатывающего катка 9,крепления прикатывающего катка 10,самоустанавливающихся колес 11, винтовой стяжки 12, механизма бесступенчатого регулирования глубины обработки 13. Предлагаемое комбинированное почвообрабатывающее орудие работает следующим образом. При переводе орудия из транспортного в рабочее плоскорежущие рабочие органы 4 под действием силы тяжести орудия и сил воздействия со стороны трактора, передающиеся через навесную систему, заглубляются в пахотный слой, производя интенсивное крошение в зоне работы лапы и частичное разрушение поверхностного слоя. Батареи дисковых рабочих органов 8 установленных на дополнительной раме 3 производят крошение поверхностного слоя. Усилие давления пласта почвы на плоскорежущие рабочие органы 4,передаются на дополнительную раму 3, и далее на батареи сферических дисков 8, посредством прямоугольного кронштейна 6 и винтовой стяжки 7. Горизонтальное положение дополнительной рамы 3,регулируют положение прикатывающего катка 9 и прямоугольным кронштейном 6 с помощью винтовой стяжки 7. Взрыхленный дисковыми рабочими органами,поверхностный слой,дополнительно измельчается и уплотняется прикатывающим катком 9, при этом образуется ребристая ветроустойчивая поверхность. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированное орудие,содержащее почвообрабатывающее основную раму с плоскорежущими рабочими органами,дополнительную раму с установленными на ней в два ряда батареями сферических дисков,самоустанавливающимися колесами, вилки которых закреплены в поворотных стаканах, соединенных с дополнительной рамой посредством кронштейнов и горизонтального шарнира с одной стороны и кронштейнов с винтовыми стяжками с другой стороны,прутковый прикатывающий каток отличающееся тем, что кронштейны выполнены в виде прямоугольного треугольника с шарнирами в его вершинах из которых шарнир во главе прямого угла соединен с основной рамой, а шарниры при острых углах соединены с одной стороны с дополнительной рамой и с другой стороны с основной рамой винтовой стяжкой.
