Почвообрабатывающее комбинированное орудие

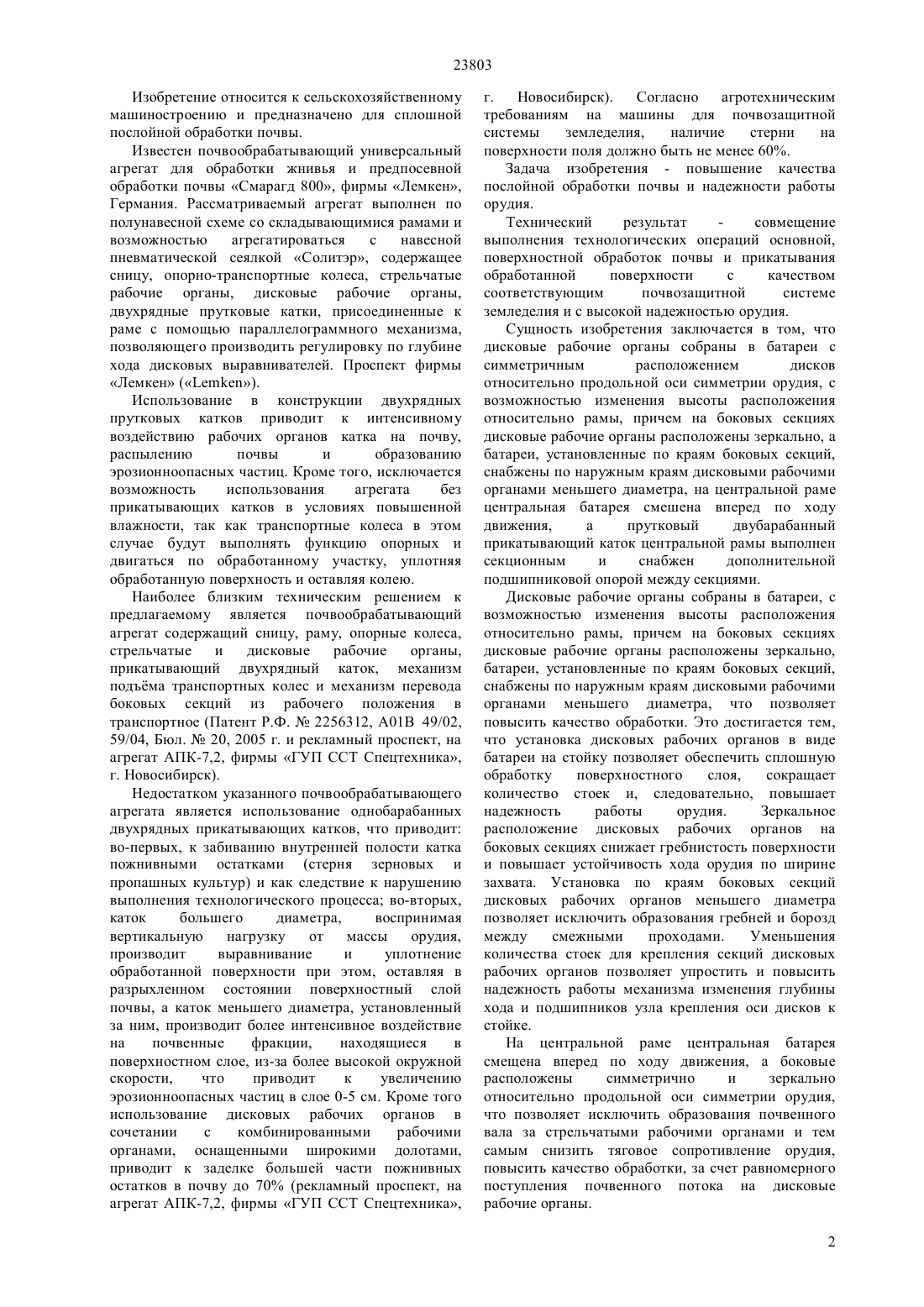

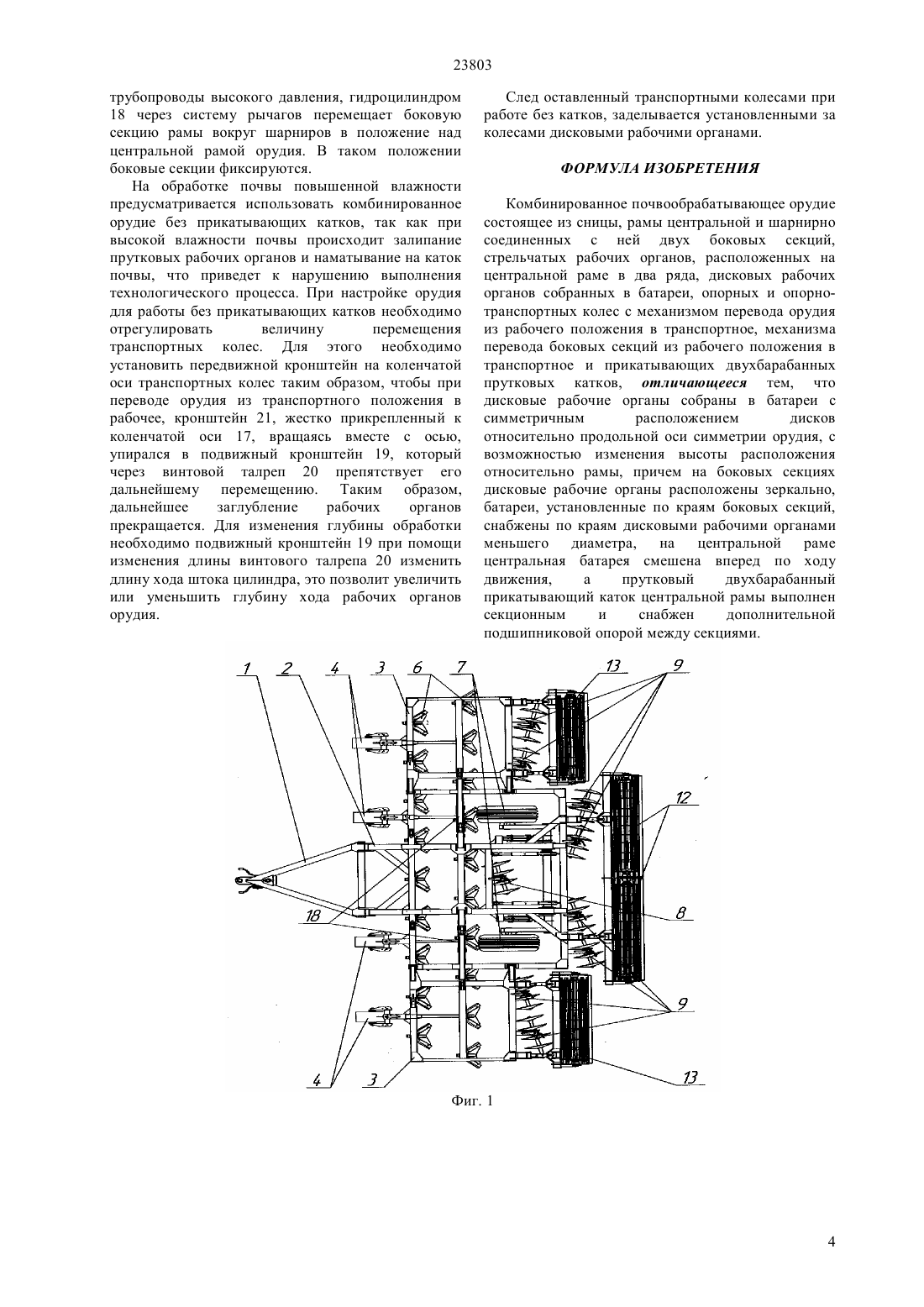

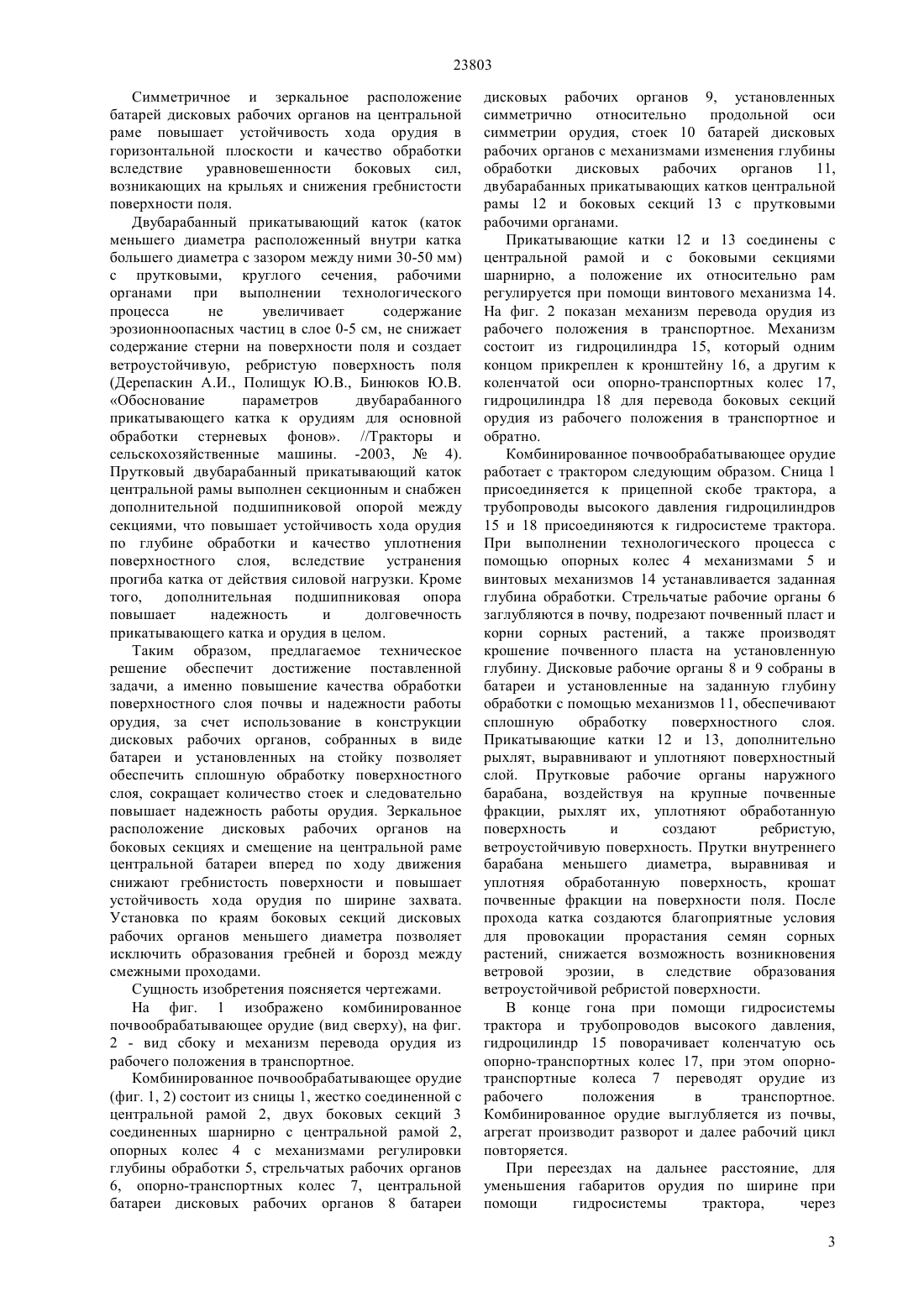

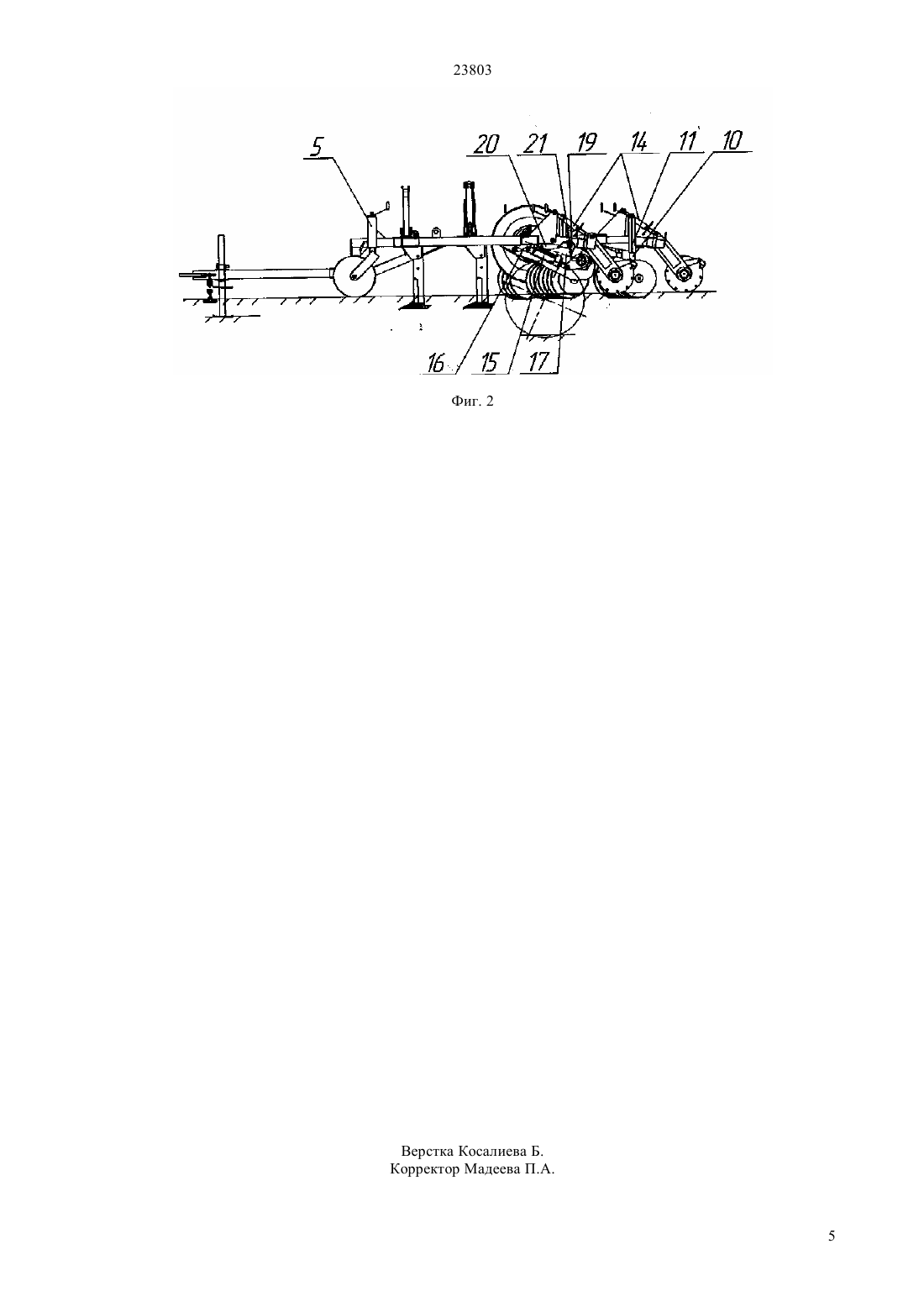

(51) 01 49/02 (2009.01) 01 59/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ дисков относительно продольной оси симметрии орудия, с возможностью изменения высоты расположения относительно рамы, причем на боковых секциях дисковые рабочие органы расположены зеркально, а батареи, установленные по краям боковых секций, снабжены по наружным краям дисковыми рабочими органами меньшего диаметра, на центральной раме центральная батарея смешена вперед по ходу движения, а прутковый двубарабанный прикатывающий каток центральной рамы выполнен секционным и снабжен дополнительной подшипниковой опорой между секциями. Технический результат - повышение качества обработки поверхностного слоя почвы и надежности работы орудия. Достижение этого технического результата обеспечивается за счет использования в конструкции дисковых рабочих органов, собранных в виде батареи и установленных на стойку, что позволяет обеспечить сплошную обработку поверхностного слоя,сокращает количество стоек и следовательно повышает надежность работы орудия, а также, путм зеркального расположения дисковых рабочих органов на боковых секциях и смещение на центральной раме центральной батареи вперед по ходу движения, что снижает гребнистость поверхности и повышает устойчивость хода орудия по ширине захвата. Установка по краям боковых секций дисковых рабочих органов меньшего диаметра позволяет исключить образования гребней и борозд между смежными проходами. Конструкция прикатывающего катка центральной рамы выполнена секционной и снабжена дополнительной подшипниковой опорой между секциями, что повышает качество крошения и уплотнения поверхностного слоя и наджность работы орудия.(72) Полищук Юрий Владимирович Дерепаскин Алексей Иванович Бинюков Юрий Викторович Бобков Сергей Иванович Бусурманов Мурат Умбеталиевич Солохин Сергей Владимирович Токарев Иван Владимирович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к сельскохозяйственному машиностроению и предназначено для сплошной послойной обработки почвы. Устройство почвообрабатывающего комбинированного орудия состоит из сницы, жестко соединенной с центральной рамой, двух боковых секций соединенных шарнирно с центральной рамой, опорных колес с механизмами регулировки глубины обработки, стрельчатых рабочих органов,опорно-транспортных колес, центральной батареи дисковых рабочих органов и батареи дисковых рабочих органов установленных симметрично относительно продольной оси симметрии орудия с механизмами изменения глубины обработки,двубарабанных прикатывающих катков центральной рамы и боковых секций с прутковыми рабочими органами. Сущность предлагаемого изобретения заключается в том, что дисковые рабочие органы собраны в батареи с симметричным расположением 23803 Изобретение относится к сельскохозяйственному машиностроению и предназначено для сплошной послойной обработки почвы. Известен почвообрабатывающий универсальный агрегат для обработки жнивья и предпосевной обработки почвы Смарагд 800, фирмы Лемкен,Германия. Рассматриваемый агрегат выполнен по полунавесной схеме со складывающимися рамами и возможностью агрегатироваться с навесной пневматической сеялкой Солитэр, содержащее сницу, опорно-транспортные колеса, стрельчатые рабочие органы, дисковые рабочие органы,двухрядные прутковые катки, присоединенные к раме с помощью параллелограммного механизма,позволяющего производить регулировку по глубине хода дисковых выравнивателей. Проспект фирмы Лемкен . Использование в конструкции двухрядных прутковых катков приводит к интенсивному воздействию рабочих органов катка на почву,распылению почвы и образованию эрозионноопасных частиц. Кроме того, исключается возможность использования агрегата без прикатывающих катков в условиях повышенной влажности, так как транспортные колеса в этом случае будут выполнять функцию опорных и двигаться по обработанному участку, уплотняя обработанную поверхность и оставляя колею. Наиболее близким техническим решением к предлагаемому является почвообрабатывающий агрегат содержащий сницу, раму, опорные колеса,стрельчатые и дисковые рабочие органы,прикатывающий двухрядный каток, механизм подъма транспортных колес и механизм перевода боковых секций из рабочего положения в транспортное (Патент Р.Ф.2256312, А 01 49/02,59/04, Бюл.20, 2005 г. и рекламный проспект, на агрегат АПК-7,2, фирмы ГУП ССТ Спецтехника,г. Новосибирск). Недостатком указанного почвообрабатывающего агрегата является использование однобарабанных двухрядных прикатывающих катков, что приводит во-первых, к забиванию внутренней полости катка пожнивными остатками (стерня зерновых и пропашных культур) и как следствие к нарушению выполнения технологического процесса во-вторых,каток большего диаметра,воспринимая вертикальную нагрузку от массы орудия,производит выравнивание и уплотнение обработанной поверхности при этом, оставляя в разрыхленном состоянии поверхностный слой почвы, а каток меньшего диаметра, установленный за ним, производит более интенсивное воздействие на почвенные фракции,находящиеся в поверхностном слое, из-за более высокой окружной скорости,что приводит к увеличению эрозионноопасных частиц в слое 0-5 см. Кроме того использование дисковых рабочих органов в сочетании с комбинированными рабочими органами, оснащенными широкими долотами,приводит к заделке большей части пожнивных остатков в почву до 70 (рекламный проспект, на агрегат АПК-7,2, фирмы ГУП ССТ Спецтехника, г. Новосибирск). Согласно агротехническим требованиям на машины для почвозащитной системы земледелия,наличие стерни на поверхности поля должно быть не менее 60. Задача изобретения - повышение качества послойной обработки почвы и надежности работы орудия. Технический результат совмещение выполнения технологических операций основной,поверхностной обработок почвы и прикатывания обработанной поверхности с качеством соответствующим почвозащитной системе земледелия и с высокой надежностью орудия. Сущность изобретения заключается в том, что дисковые рабочие органы собраны в батареи с симметричным расположением дисков относительно продольной оси симметрии орудия, с возможностью изменения высоты расположения относительно рамы, причем на боковых секциях дисковые рабочие органы расположены зеркально, а батареи, установленные по краям боковых секций,снабжены по наружным краям дисковыми рабочими органами меньшего диаметра, на центральной раме центральная батарея смешена вперед по ходу движения,а прутковый двубарабанный прикатывающий каток центральной рамы выполнен секционным и снабжен дополнительной подшипниковой опорой между секциями. Дисковые рабочие органы собраны в батареи, с возможностью изменения высоты расположения относительно рамы, причем на боковых секциях дисковые рабочие органы расположены зеркально,батареи, установленные по краям боковых секций,снабжены по наружным краям дисковыми рабочими органами меньшего диаметра, что позволяет повысить качество обработки. Это достигается тем,что установка дисковых рабочих органов в виде батареи на стойку позволяет обеспечить сплошную обработку поверхностного слоя,сокращает количество стоек и, следовательно, повышает надежность работы орудия. Зеркальное расположение дисковых рабочих органов на боковых секциях снижает гребнистость поверхности и повышает устойчивость хода орудия по ширине захвата. Установка по краям боковых секций дисковых рабочих органов меньшего диаметра позволяет исключить образования гребней и борозд между смежными проходами. Уменьшения количества стоек для крепления секций дисковых рабочих органов позволяет упростить и повысить надежность работы механизма изменения глубины хода и подшипников узла крепления оси дисков к стойке. На центральной раме центральная батарея смещена вперед по ходу движения, а боковые расположены симметрично и зеркально относительно продольной оси симметрии орудия,что позволяет исключить образования почвенного вала за стрельчатыми рабочими органами и тем самым снизить тяговое сопротивление орудия,повысить качество обработки, за счет равномерного поступления почвенного потока на дисковые рабочие органы. 2 23803 Симметричное и зеркальное расположение батарей дисковых рабочих органов на центральной раме повышает устойчивость хода орудия в горизонтальной плоскости и качество обработки вследствие уравновешенности боковых сил,возникающих на крыльях и снижения гребнистости поверхности поля. Двубарабанный прикатывающий каток (каток меньшего диаметра расположенный внутри катка большего диаметра с зазором между ними 30-50 мм) с прутковыми, круглого сечения, рабочими органами при выполнении технологического процесса не увеличивает содержание эрозионноопасных частиц в слое 0-5 см, не снижает содержание стерни на поверхности поля и создает ветроустойчивую, ребристую поверхность поля(Дерепаскин А.И., Полищук Ю.В., Бинюков Ю.В. Обоснование параметров двубарабанного прикатывающего катка к орудиям для основной обработки стерневых фонов. //Тракторы и сельскохозяйственные машины. -2003,4). Прутковый двубарабанный прикатывающий каток центральной рамы выполнен секционным и снабжен дополнительной подшипниковой опорой между секциями, что повышает устойчивость хода орудия по глубине обработки и качество уплотнения поверхностного слоя, вследствие устранения прогиба катка от действия силовой нагрузки. Кроме того, дополнительная подшипниковая опора повышает надежность и долговечность прикатывающего катка и орудия в целом. Таким образом, предлагаемое техническое решение обеспечит достижение поставленной задачи, а именно повышение качества обработки поверхностного слоя почвы и надежности работы орудия, за счет использование в конструкции дисковых рабочих органов, собранных в виде батареи и установленных на стойку позволяет обеспечить сплошную обработку поверхностного слоя, сокращает количество стоек и следовательно повышает надежность работы орудия. Зеркальное расположение дисковых рабочих органов на боковых секциях и смещение на центральной раме центральной батареи вперед по ходу движения снижают гребнистость поверхности и повышает устойчивость хода орудия по ширине захвата. Установка по краям боковых секций дисковых рабочих органов меньшего диаметра позволяет исключить образования гребней и борозд между смежными проходами. Сущность изобретения поясняется чертежами. На фиг. 1 изображено комбинированное почвообрабатывающее орудие (вид сверху), на фиг. 2 - вид сбоку и механизм перевода орудия из рабочего положения в транспортное. Комбинированное почвообрабатывающее орудие(фиг. 1, 2) состоит из сницы 1, жестко соединенной с центральной рамой 2, двух боковых секций 3 соединенных шарнирно с центральной рамой 2,опорных колес 4 с механизмами регулировки глубины обработки 5, стрельчатых рабочих органов 6, опорно-транспортных колес 7, центральной батареи дисковых рабочих органов 8 батареи дисковых рабочих органов 9, установленных симметрично относительно продольной оси симметрии орудия, стоек 10 батарей дисковых рабочих органов с механизмами изменения глубины обработки дисковых рабочих органов 11,двубарабанных прикатывающих катков центральной рамы 12 и боковых секций 13 с прутковыми рабочими органами. Прикатывающие катки 12 и 13 соединены с центральной рамой и с боковыми секциями шарнирно, а положение их относительно рам регулируется при помощи винтового механизма 14. На фиг. 2 показан механизм перевода орудия из рабочего положения в транспортное. Механизм состоит из гидроцилиндра 15, который одним концом прикреплен к кронштейну 16, а другим к коленчатой оси опорно-транспортных колес 17,гидроцилиндра 18 для перевода боковых секций орудия из рабочего положения в транспортное и обратно. Комбинированное почвообрабатывающее орудие работает с трактором следующим образом. Сница 1 присоединяется к прицепной скобе трактора, а трубопроводы высокого давления гидроцилиндров 15 и 18 присоединяются к гидросистеме трактора. При выполнении технологического процесса с помощью опорных колес 4 механизмами 5 и винтовых механизмов 14 устанавливается заданная глубина обработки. Стрельчатые рабочие органы 6 заглубляются в почву, подрезают почвенный пласт и корни сорных растений, а также производят крошение почвенного пласта на установленную глубину. Дисковые рабочие органы 8 и 9 собраны в батареи и установленные на заданную глубину обработки с помощью механизмов 11, обеспечивают сплошную обработку поверхностного слоя. Прикатывающие катки 12 и 13, дополнительно рыхлят, выравнивают и уплотняют поверхностный слой. Прутковые рабочие органы наружного барабана, воздействуя на крупные почвенные фракции, рыхлят их, уплотняют обработанную поверхность и создают ребристую,ветроустойчивую поверхность. Прутки внутреннего барабана меньшего диаметра, выравнивая и уплотняя обработанную поверхность, крошат почвенные фракции на поверхности поля. После прохода катка создаются благоприятные условия для провокации прорастания семян сорных растений, снижается возможность возникновения ветровой эрозии, в следствие образования ветроустойчивой ребристой поверхности. В конце гона при помощи гидросистемы трактора и трубопроводов высокого давления,гидроцилиндр 15 поворачивает коленчатую ось опорно-транспортных колес 17, при этом опорнотранспортные колеса 7 переводят орудие из рабочего положения в транспортное. Комбинированное орудие выглубляется из почвы,агрегат производит разворот и далее рабочий цикл повторяется. При переездах на дальнее расстояние, для уменьшения габаритов орудия по ширине при помощи гидросистемы трактора,через 3 23803 трубопроводы высокого давления, гидроцилиндром 18 через систему рычагов перемещает боковую секцию рамы вокруг шарниров в положение над центральной рамой орудия. В таком положении боковые секции фиксируются. На обработке почвы повышенной влажности предусматривается использовать комбинированное орудие без прикатывающих катков, так как при высокой влажности почвы происходит залипание прутковых рабочих органов и наматывание на каток почвы, что приведет к нарушению выполнения технологического процесса. При настройке орудия для работы без прикатывающих катков необходимо отрегулировать величину перемещения транспортных колес. Для этого необходимо установить передвижной кронштейн на коленчатой оси транспортных колес таким образом, чтобы при переводе орудия из транспортного положения в рабочее, кронштейн 21, жестко прикрепленный к коленчатой оси 17, вращаясь вместе с осью,упирался в подвижный кронштейн 19, который через винтовой талреп 20 препятствует его дальнейшему перемещению. Таким образом,дальнейшее заглубление рабочих органов прекращается. Для изменения глубины обработки необходимо подвижный кронштейн 19 при помощи изменения длины винтового талрепа 20 изменить длину хода штока цилиндра, это позволит увеличить или уменьшить глубину хода рабочих органов орудия. След оставленный транспортными колесами при работе без катков, заделывается установленными за колесами дисковыми рабочими органами. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированное почвообрабатывающее орудие состоящее из сницы, рамы центральной и шарнирно соединенных с ней двух боковых секций,стрельчатых рабочих органов, расположенных на центральной раме в два ряда, дисковых рабочих органов собранных в батареи, опорных и опорнотранспортных колес с механизмом перевода орудия из рабочего положения в транспортное, механизма перевода боковых секций из рабочего положения в транспортное и прикатывающих двухбарабанных прутковых катков, отличающееся тем, что дисковые рабочие органы собраны в батареи с симметричным расположением дисков относительно продольной оси симметрии орудия, с возможностью изменения высоты расположения относительно рамы, причем на боковых секциях дисковые рабочие органы расположены зеркально,батареи, установленные по краям боковых секций,снабжены по краям дисковыми рабочими органами меньшего диаметра, на центральной раме центральная батарея смешена вперед по ходу движения,а прутковый двухбарабанный прикатывающий каток центральной рамы выполнен секционным и снабжен дополнительной подшипниковой опорой между секциями.
