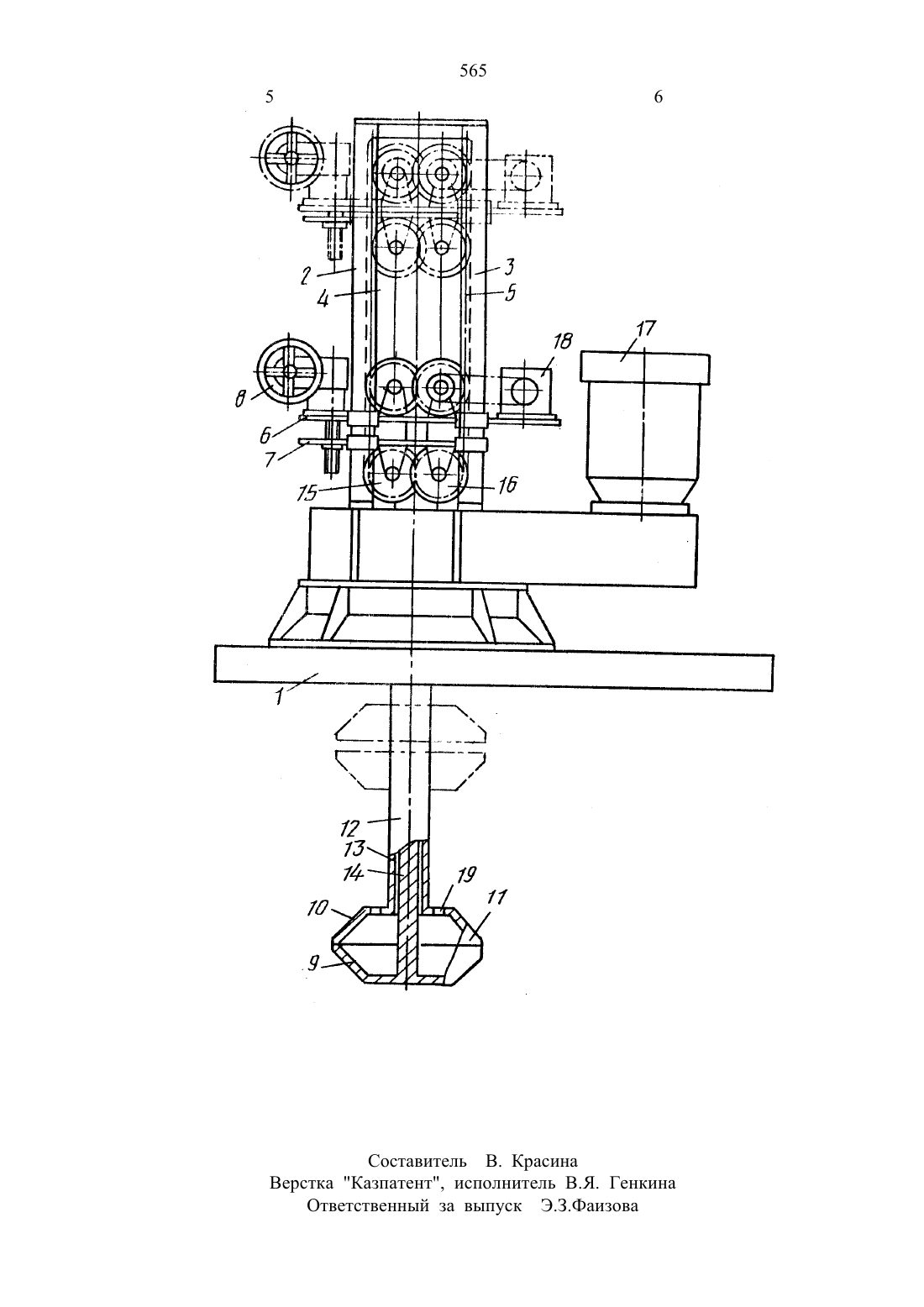

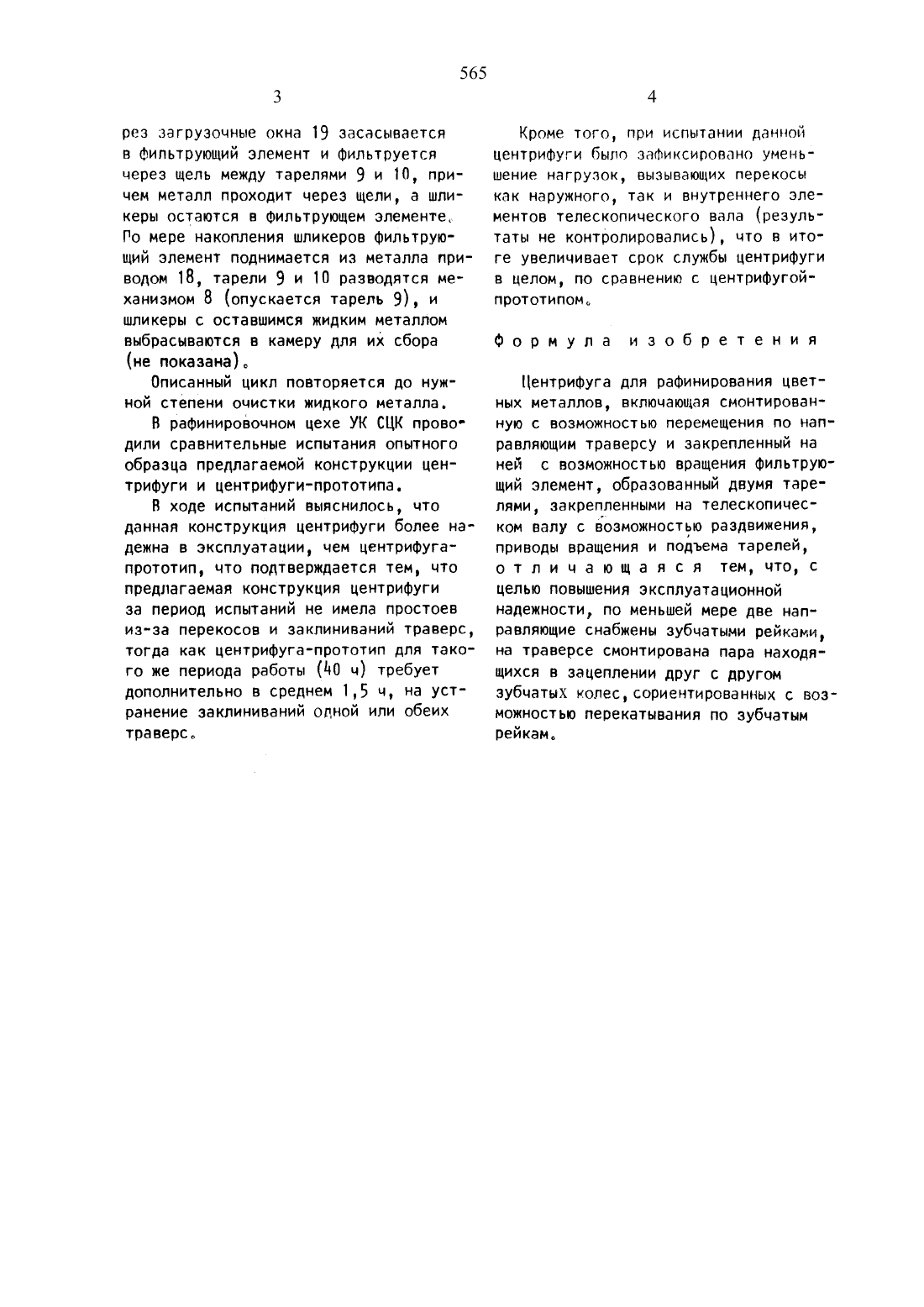

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(Б) НЕНТРИФУГА ПЛ РАФИНИРОВАНИЯ ЦВЕТНЫХ МЕТАЛЛОВ157) Изобретение относится К рафинированию цветных металлов Фильтрова нием Цель изобретения - повышение эксплуатационной надежности центрифуги за счет устранения перекосов и заклиниваний траверс. Центрифуга содержит раму 1, направляющие 2 и 3 с зубчатыми рейками Ц и 5, Траверсы 6и 7, механизм 8 из раздвижения тарели 9 и 10 фильтрующего элемента 11,соединенные с траверсами 6 и 7 телескопическим валом 12, состоящим из наружного 13 и внутреннего 1 д элементовд На каждой траверсе смонтирована пара зубчатых колес 15 и 16, находящихся а зацеплении друг с другом и рейками д и 5, 1 ипИзобретение относится к цветной металлургии, в частности к способам рафинирования металлов фильтрованием,и может быть использовано при выделении твердой фазы из растворов и расплавов различных производств.Целью изобретения является повышение эксплуатационной надежности центрифуги за счет устранения перекосов и заклиниваний траверсНа чертеже схематично показана описываемая центрифугаЦентрифуга Состоит из опорной рамы 1 (элементы рамы не обозначены), закрепленныхна ной направляющих 2 и 3 с зубчатыми рейками Ц и 5, На направляющих 2 и 3 с возможностью передвижения смонтированы траверсы 6 и 7,соединенные друг с другим механизмом 8 раздвнжения тарелей Ч и 111 фильтрующегс) ЗЛеМеН п) 11. тарели закреплены на телескопическом Валу 12, состоящемиз наружного 13 и внутреннего 1 Ц элементов На каждой траверсе смонтирована пара зубчатых колес 15 и 16, находящихся в зацеплении друг с другом и зубчатыми рейками Ц и 5 (Возможна установка на каждой траверсе нескольких пар зубчатых колес по числу направляющих или использование зубчатых пар специальных колес, которые могли бы перскатываться одновременно по рейкам нескольких направляющих, например Зубчатых валов).На Чертеже также обозначены привод 17 вращения и привод 18 подъема фильт руюшего элемента 11, а тарели 10 которого показаны загрузочные окна 19Центрифуга работает следующим образомФИПЬТРУЮЩИЙ элемент 11 опускается а котел с жидким металлом (не обознаЧНЫ 1 И Приводится во вращение привоЛОН 17 Жидкий металл со шликерамн че 999(11)(о) 2 И (еюрез загрузочные окна 19 засасываетсяв фильтрующий элемент и фильтруется через щель между тарелями 9 и 10, причем металл проходит через щели, а шликеры остаются в фильтрующем элементе. По мере накопления шликеров фильтрующий элемент поднимается из металла приводом 18, тарели 9 и 10 разводятся механизмом 8 (опускается тарель 9), и шликеры с оставшимся жидким металлом выбрасываются в камеру для ик сбораОписанный цикл повторяется до нужной степени очистки жидкого металла.В рафинировочном цехе УК СЦК прово дили сравнительные испытания опытного образца предлагаемой конструкции центрифуги и центрифуги-прототипа.В ходе испытаний выяснилось, что данная конструкция центрифуги более надежна в эксплуатации, чем центрифугапрототип, что подтверждается тем, что предлагаемая конструкция центрифуги за период испытаний не имела простоев из-за перекосов и заклиниваний траверс,тогда как центрифуга-прототип для такого же периода работы (д 0 ч) требует дополнительно в среднем 1,5 ч, на устранение заклиниваний одной или обеих траверсКроме того, при испытании данной центрифуги было зафиксировано уменьшение нагрузок, вызывающих перекосы как наружного, так и внутреннего элементов телескопического вала (результаты не контролировались), что в итоге увеличивает срок службы центрифуги в целом, по сравнению с центрифугойпрототипом, Ф о р м у л а и з о 6 р е т е н и яЦентрифуга для рафинирования цветных металлов, включающая смонтированную с возможностью перемещения по направляющим траверсу и закрепленный на ней с возможностью вращения фильтрующий элемент, образованный двумя тарелями закрепленными на телескопическом валу с возможностью раздвижения,приводы вращения и подъема тарелей, о т л и ч а ю щ а я с я тем, что, с цепью повышения эксплуатационной надежности, по меньшей мере две направляющие снабжены зубчатыми рейками,на траверсе смонтирована пара находящихся в зацеплении друг с другом зубчатых колессориентированных с воз можностью перекатывания по зубчатым рейкам.Ответственный за выпуск Э.3.ФаИз 0 ва
