Центрифуга для рафинирования цветных металлов

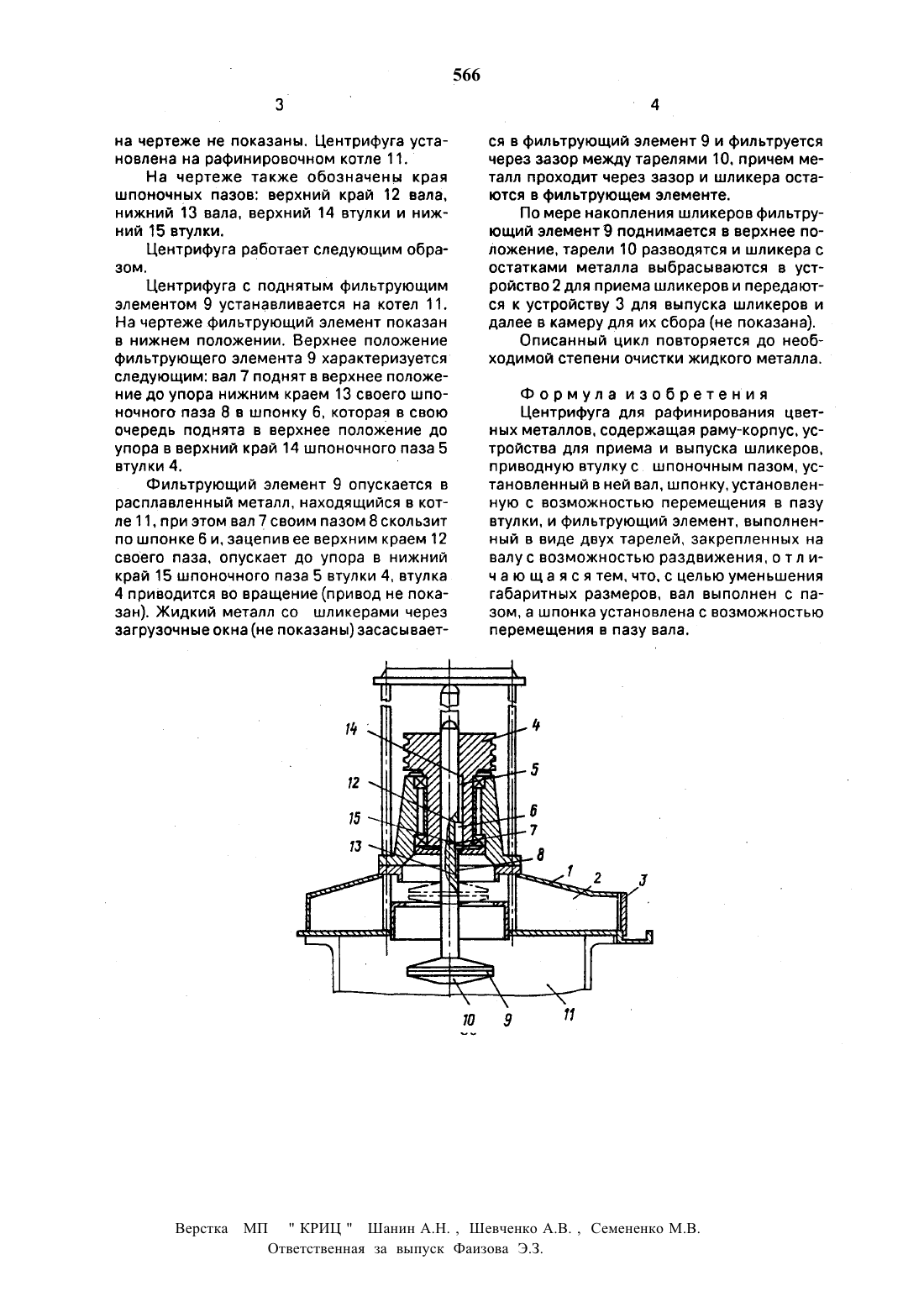

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) ЦЕНТРИФУГА ДЛЯ РАФИНИРОВАНИЯ ЦВЕТНЫХ МЕТАЛЛОВ(57) Изобретение относится к цветной метаплургии. в частности к устройствам для рафинирования металла фильтрацией. Цель уменьшение габаритных размеров. Центрифуга для рафинирования цветныхИзобретение относится к цветной металлургии, в частности к устройствам для рафинирования металлов фильтрованием. и может быть использовано при выделении твердой фазы из растворов и расплавов различных производств.Целью изобретения является уменьшение габаритных размеров (высоты) центрифуги.Цель достигается тем. что в известной центрифуге, содержащей раму-корпус. устройства для приема и выпуска шликеров,приводную втулку с шпоночным пазом. установленный в ней вал. шпонку, установленную с возможностью перемещения в пазу втулки. и фильтрующий элемент, выполненный в виде двух тарепей, закрепленных на валу с возможностью раздвижения, вал выметалловсодержит раму-корпус. устройства для приема и выпуска шликеров, фильтрующий элемент, закрепленный на валу, установленном в приводной втулке. посредством шпоночного соединения, причем вал и втулка выполнены с пазами, а шпонка установлена с возможностью перемещения как в пазу втулки, так и в пазу вала. Изобретение обеспечивает возможность выполнения центрифуги меньших габаритов и меньшей массы. что расширяет возможности ее использования в производственных помещениях. Кроме того, уменьшение длины вала и длины шпоночного паза во втулке способствует устранению заклиниваний вала во втулке,что обеспечивает повышение надежности работы центрифуги. 1 ил.Выполнение шпоночного соединения приводной втулки и вала с возможностью перемещения шпонки как по пазу втулки. так и по пазу вала. позволяет уменьшить габариты ценрифуги (высоту). сохранив высоту подъема фильтрующего элемента.На чертеже схематично показана центрифуга для рафинирования цветных металлов.Центрифуга состоит из рамы-корпуса 1 с устройствами для приема 2 и выпуска 3 шликеров, приводной втулки 4 со шпоночным пазом 5. подвижной шпонки 6. вала 7 со шпоночным пазом 8. фильтрующего элемента 9 с двумя конусообразными тарелями 10. Привода вращения, подъема и раздвижения тарепей 10 фильтрующего элемента 9на чертеже не показаны. Центрифуга установлена на рафинировочном котле 11.На чертеже также обозначены края шпоночных пазов верхний край 12 вала,нижний 13 вала. верхний 14 втулки и нижний 15 втулки.Центрифуга работает следующим образом. А Центрифуга с поднятым фильтрующим элементом 9 устанавливается на котел 11. На чертеже фильтрующий элемент показан в нижнем положении. Верхнее положениеследующим вал 7 поднят в верхнее положение до упора нижним краем 13 своего шпоночного паза 8 в шпонку 6. которая в свою очередь поднята в верхнее положение до упора в верхний край 14 шпоночного паза 5 втулки 4. Фильтрующий элемент 9 опускается в расплавленный металл, находящийся в котле 11. при этом вал 7 своим пазом В скользит по шпонке 6 и. зацепив ее верхним краем 12 своего паза. опускает до упора в нижний край 15 шпоночного паза 5 втулки 4. втулка 4 приводится во вращение (привод не показан). Жидкий металл со шликерами через загрузочные окна (не показаны) засасывает 566ся в фильтрующий элемент 9 и фильтруется через зазор между тарелями 10. причем металл проходит через зазор и шликера остаются в фильтрующем элементе.По мере накопления шликеров фил ьтрующий элемент 9 поднимается в верхнее положение, тарели 10 разводятся и шликера с остатками металла выбрасываются в устройство 2 для приема шликеров и передаются к устройству 3 для выпуска шликеров и далее в камеру для их сбора (не показана).Описанный цикл повторяется до необходимой степени очистки жидкого металла.Центрифуга для рафинирования цветных металлов. содержащая раму-корпус, устройства для приема и выпуска шликеров. приводную втулку с. шпоночным пазом. установленный в ней вал. шпонку. установленную с возможностью перемещения в пазу втулки. и фильтрующий элемент, выполненный в виде двух тарелей, закрепленных на валу с возможностью раздвижения. о т л ич а ю щ а я с я тем, что. с целью уменьшения габаритных размеров. вал выполнен с пазом. а шпонка установлена с возможностью перемещения в пазу вала.КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
