Устройство для обандероливания стопок листов .

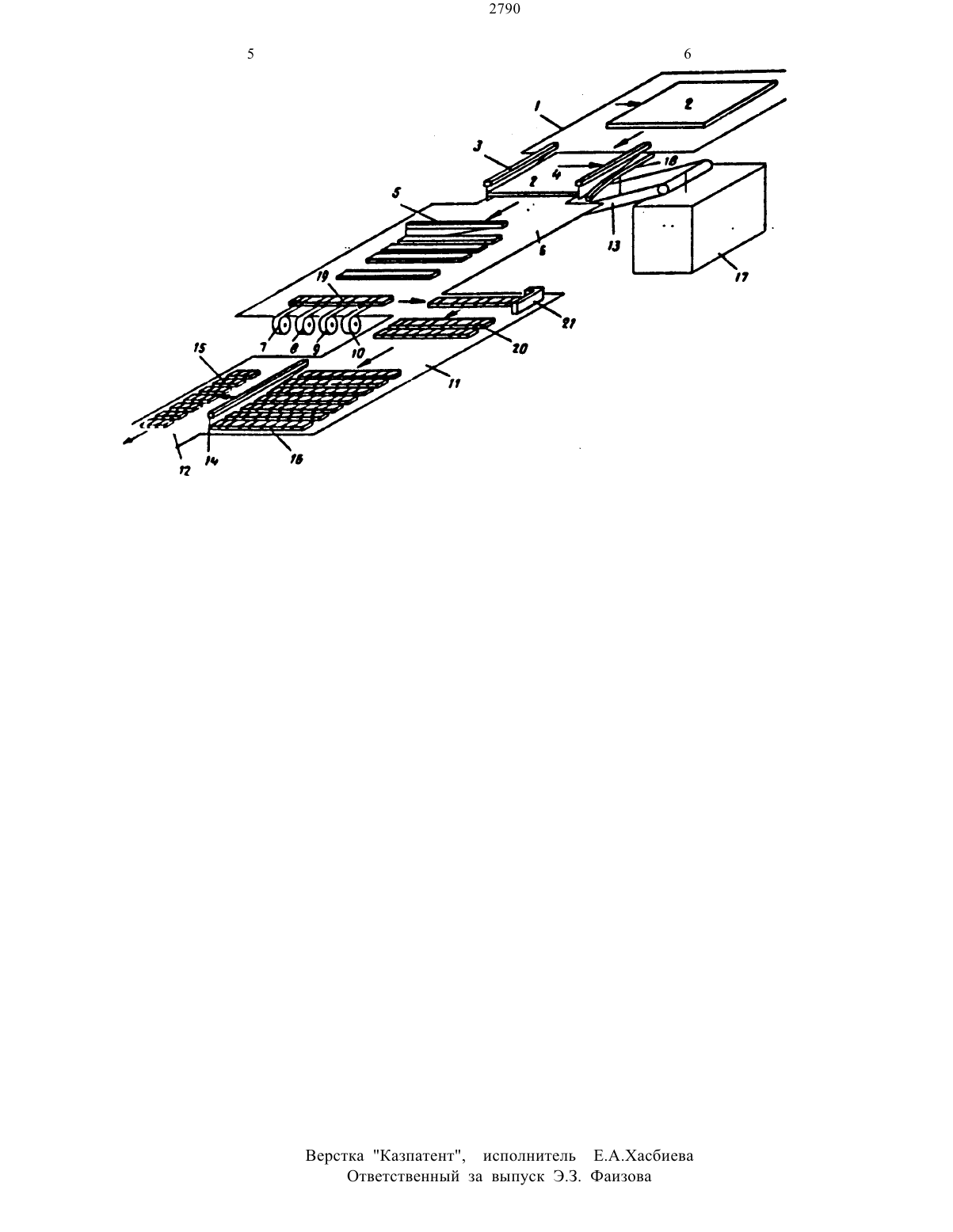

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(24) 304193 расположен параллельно ножу для разре(60) 284277 М 697047 (511) зания пачки листов в ленты.(46) 154295 БЮЛ М 4 На чертеже схематично изображено(72) Гуштиеро ЖИОРИ (Зш) устройство для обандеролирования стопок(73) де Па рю ЖИОРИ САР (Зш) листов, общий вид в аксонометрии.(56) Авторское свидетельство СССР М устройство содержит Механизм 1 для(54) УСТРОЙСТВО для ОБАНДЕРОЛИВАНИЯ СТОПОК ЛИСТОВ(57) Изобретение относится к оборудованию для упаковки,в частности К устройству для обандероливания стопок ШЛИСТОВ, ПрСДПОЧТИТСЛЬНО ЦСННЬТХ бумаг.Известно устройстро для обандероливания СТОПОК ЛИСТОВ,содержащее нож для разрезания пачки ЛИСТОВ на ЛСНТЬТ, НОЖ ДЛЯ РЕЪЗРСЗЕЪНИЯ ЛСНТ на стопки,обандероливаюЩий механизм и транспортер (1).Однако известное устройство не обеспечивает достаточно высокой ПРОИЗВОДИТСЛЬНОСТИ.Целью изобретения является увеличение производительности устройства.Это достигается темчто устройство для обандероливания стопок листов снабжено НССКОЛЬКИМИ ДОПОЛНИТСЛЬНЬТМИ обандероливающими МСХЕЪНИЗМЗМИ, ПрИ ЭТОМ ВСС обандероливающие механизмы распоЛОЖСНЬТ В рЯД МСЖДУ УКЕЪЗЗННЬТМИ ножами И ЧИСЛО ИХ СООТВСТСТВуСТ-ЗЕЪДЕЪННОМУ ЧИСЛу стопок.подачи листов 2, ножи 3 и 4 для обрезания боковых кромок листов, нож 5 для разрезания пачки листов на ленты 6,обандероливающие механизмы 7-10,транспортеры 11-13, нож 14 для разрезания лент на стопки 15, стол 16 для приема стопок и сборник 17 отходов. Обандероливающие механизмы 7-10 установлены с возможностью перемещения вдоль лент 6 и расположены в ряд между ножами 5 и 14, при этом число обандероливающих механизмов соответствует заданному числу стопок 15. Ряд обандероливающих механизмов 7-10 расположен параллельно ножу 5 для разрезания пачки листов 2 в ленты 6. Устройство работает следующим образом.Пачки листов 2 подаются механизмом 1 на ножи 3 и 4 для обрезания боковых кромок 18, после чего пачки листов подаются к ножу 5 для разрезания на ленты 6,ориентированному перпендикулярно направлению транспортировки.Ножом 5 сначала обрезается кромка каждой пачки листов, затем ступенчаторазрезается каждая пачка на ленты, а далее на задней стороне последней ленты обрезается кромка. Из каждой пачки листов 2 образуется семь лент 6, которые транспортируются одна за другой к обандероливающим механизмам И обандероливаются в них в виде бандеролей 19. Обандероленнь 1 е ленты 20 перемещаются затем на транспортер 11,который их перемещает дальше в первоначальном направлении, при этом счетчик 21, расположенный на транспортере 11, подсчитывает отдельные листы каждой обандероленной ленты.На транспортере 11 на отдельные бандероли могут наноситься этикетки (на чертеже не показаны).Затем обандероленные ленты 20 смещаются на поверхность стола 16 и подаются далее к ножу 14 для разрезания на стопки 15, например четыре. Ряды готовых нарезанных стопок раскладываются, например, при помощи щипцов(на чертеже не показаны) на транспортер 12 для отвода на дальнейшую переработку,например выделение больших пакетов с последовательностью номеров или для изъятия стопок, содержащих дефекты, и замены их на бездефектные.В устройстве может быть установлен за ножом 14 для разрезания лент на стопки механизм поворота стопки ценных бумаг на 180(на чертеже не показан).При помощи предлагаемого устройства могут обандероливаться листы с любымотпечатков Ценных бумаг, причем длина ножа для разрезания ленты на стопки выбирается в соответствии с числом одновременно разрезаемых лент.Таким образом, предлагаемое устройство может быть применено для обработки листов большого формата, на которых могут быть образованы четырнадцать рядов с восемью отпечатками Ценных бумаг в каждом при наличии в устройстве восьми обандероливающих механизмов.1. Устройство для обандероливания стопок листов, предпочтительно Ценных бумаг, содержащее нож для разрезания пачки листов на ленты, нож для разрезания лент на стопки, обандероливающий механизм в транспортер, отличающееся тем, что, с целью увеличения производительности оно снабжено несколькими дополнительными обандероливающими механизмами, при этом все обандероливающие механизмы расположены в ряд между указанными ножами и число их соответствует заданному числу стопок.2. Устройство по п.1, отличающееся тем,что ряд обандероливающих механизмов расположен параллельно ножу для разрезания пачки листов на ленты.3. Устройство по-пп.1 и 2, отличающееся тем, что обандероливающие механизмы установлены с возможностью перемещения вдоль лент.Верстка Казпатент, исполнитель Е.А.Хасбиева Ответственный за выпуск 3.3, Фаизова
