Анодное устройство электролизера

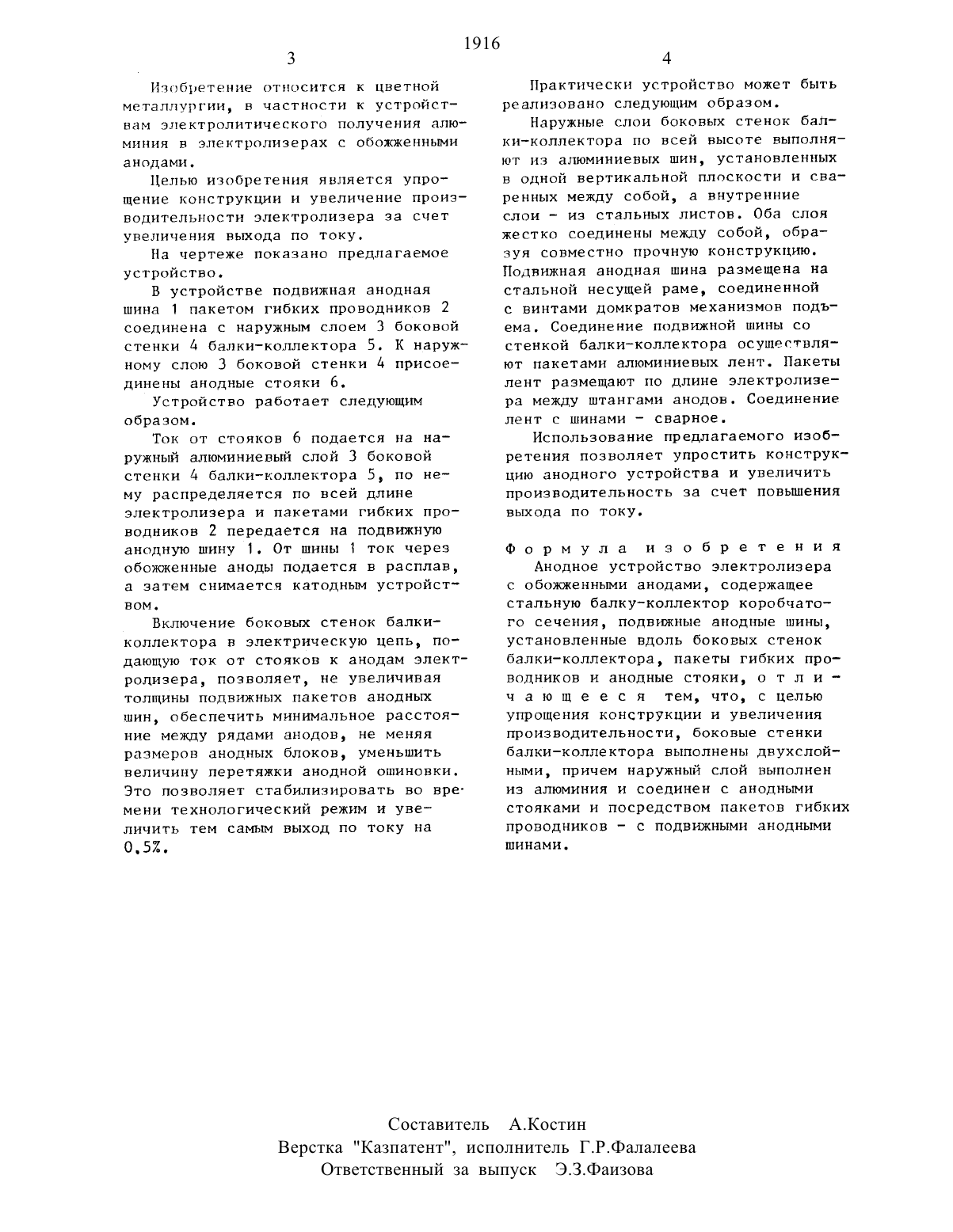

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(7 3) АО Всероссийский алюминиевомагниевьпй институт(56) Авторское свидетельство СССР т 876795, кл. С 25 С 3/16, 1981.(57) Устройство относится к электро литическому производству алюминия В электролизерах с обожженными анодами. Цель изобретения упрощение конструкции и увеличение производительности. Выполнение боковых стенок 4 балки-коллектора 5 двухслойнымис наружным слоем 3 из алюминия и присоединение гибкими проводниками 2 подвижных анодных шин 1, а также сва рное СОЭДИНЕНИЕ ЗНОДНОГО СТОЯК 8 6 СО СЛОЗМ 3 ИЗ ЗЛЮМИННЯ УПРОЩЗЕТ УСТРОЙСТВО ЭНОДНОГО УЗЛЗ И СНИШЗЕТ УДЕЛЬ НЫЙ ВЗСХОД ЭЛЕКТРОЭНЕРГИИ. 1 ИЛ.Изобретение относится к цветной металлургии, в частности к устройствам электролитического получения алюминия в электролизерах с обожженный анодамтт .Целью изобретения является упрощение конструкции и увеличение производительности электролизера за счет увеличения выхода по току.На чертеже показано предлагаемое устройство.В устройстве подвижная анодная шина 1 пакетом гибких проводников 2 соединена с наружным слоем 3 боковой Стенки А балкиколлектора 5. К наружному слою 3 боковой стенки Д присоединены анодные стояки 6.Устройство работает следующим образом.Ток от стояков 6 подается на наружный алюминиевый слой 3 боковой стенки А балкиколлектора 5, по нему распределяется по всей длине электролизера и пакетами гибких проводников 2 передается на подвижную анодную шину 1. От шины 1 ток через обожженные аноды подается в расплав,а затем снимается катодным устройст вом.Включение боковьш стенок балкиколлектора в электрическую цепь, по дающую ток от стояков к анодам электролизера, позволяет, не увеличивая толщины подвижных пакетов анодных шин, обеспечить минимальное расстояние между рядами анодов, не меняя размеров анодных блоков, уменьшить величину перетяжки анодной ошиновки. Это позволяет стабилизировать во вре мени технологический режим и уве личить тем самым выход по току на 0.52.Практически устройство может быть реализовано следующим образом.Наружные слои боковьж стенок балкиколлектора по всей высоте выполняют из алюминиевых шин, установленных в одной вертикальной Плоскости и сваренных между собой, а внутренние слои из стальных листов. Оба слоя жестко соединены между собой, образуя совместно прочную конструкцию. Подвижная анодная шина размещена на стальной несущей раме, соединенной с винтами домкратов механизмов подъема. Соединение подвижной шины со стенкой балкиколлектора осуществляют пакетами алюминиевых лент. Пакеты лент размещают по длине электролизера между штангами анодов. Соединение лент с шинами сварное.Использование предлагаемого изобретения позволяет упростить конструкцию анодного устройства и увеличить производительность за счет повышения выхода по току.Анодное устройство электролизера с обожженными анодами содержащее стальную балку-коллектор коробчато го сечения, подвижные анодные шины,установленные вдоль боковых стенок балки-коллектора, пакеты гибких проводников и анодные стояки, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и увеличения производительности, боковые стенки балкиколлектора выполнены двухслойными, причем наружный слой выполнен из алюминия и соединен с анодными стояками и посредством пакетов гибких проводников с подвижными анодными шинами.Верстка Казпатент, Исполнитель Г.Р.Фалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
