Укрытие алюминиевого электролизера с обожженными анодами

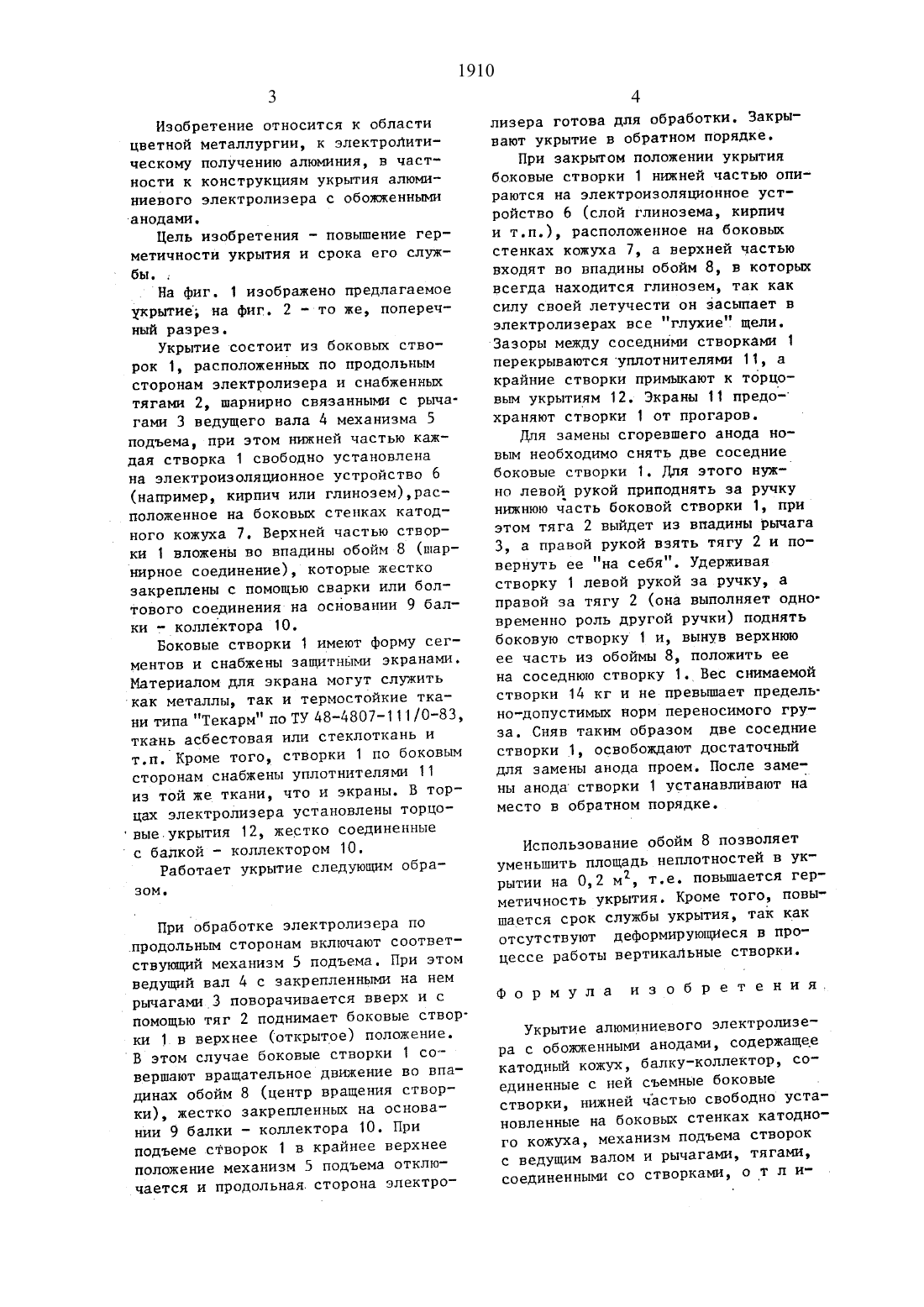

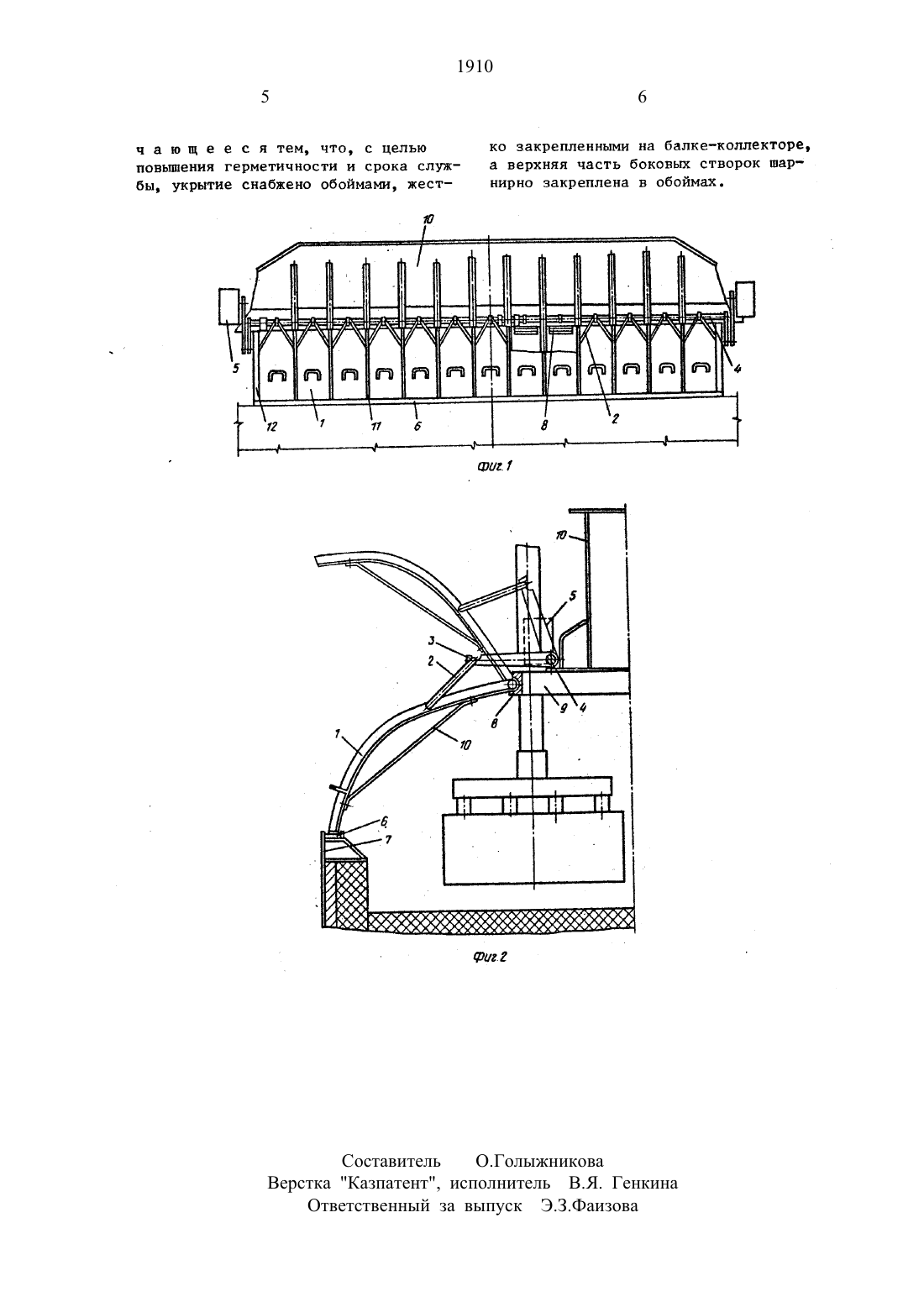

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) АО Всероссийский алюминиевомагниевьп ИНСТИТУТ(56) Авторское свидетельство СССР Ю 465107, кл. С 25 С 3/10. 1977.(54) УКРЫТИЕ АЛЮМНИЕВОГО ЭЛЕКТРОПИЗЕРА С ОБОЖЖЕННЫМ АНОДАМэлектролизера с обожженными анодами. Укрытие содержит боковые створки 1, верхней частью шарнирно закрепленные в обоймах 8, а ниней свободд но установленные на боковых стенках катодного кожуха 7 через изоляцию6. Створки 1 тягамм 2 шарнирно соединены с рычагами 3 ведущего вала 4 механзма 5 подъема створок 1. Обойм 8 жестко закреплены на балке-коллекторе 10. Подъем створок 1 осущест вляется путем поворота вала 4, который рычагами 3 с помощью тяг 2 поворачивает створку 1 во впадинах обойм 8. При замене анода две соседние створки 1 снимают вручную. Использование обойм позволяет уменьшить площадь неплотностей в укрытии. Срок службы электролизерг повышается благодаря отсутствню деформации верти кальныш створок в процессе работы.Изобретение относится к области цветной металлургии, к электролитическому получению алюминия, в частности к конструкциям укрытия алюминиевого электролизера с обожженнымиЦель изобретения - повышение герметичности укрытия и срока его службы.На фиг. 1 изображено предлагаемое укрытие на фиг. 2 - то же, поперечный разрез.Укрытие состоит из боковых створок 1, расположенным по продольным сторонам электролнзера и сиабженныи тягами 2, шарнирно связанными с рычагам 3 ведущего вала 4 механизма 5 подъема, при этом нижней частью каждая створка 1 свободно установлена на электроизоляционное устройство 6(например, кирпич или глиноэем),расположенное на боковыи стенках катодного кожуха 7. Верхней частью створки 1 вложены во впадины обойм 8 (шарнирное соединение), которые жестко закреплены с помощью сварки или болтового соединения на основании 9 балки - коллектора 10.Боковые створки 1 имеют форму сегментов н снабжены защитными экранами. Материалом для экрана могут служитькак металлы, так и термостойкие тка ни типа ТекармхкТУ 48-Д 807111/0-83,ткань асбестовая или стеклоткань и т.п. Кроме того, створки 1 по боковым сторонам снабжены уплотнителями 11из той же ткани, что и экраны. В торцах электролизера установлены тоРЦ 0 вые укрытия 12, жестко соединенныеРЗОТЗЭТ УКРЫТИВ СЛЕДУЮЩИМ обраЗОМ.При обработке электролизера по.ПрОДОЛЬНЫМ СТОРОНЗМ ВКЛЮЧЗЮТ СООТВЕТ ствующий механизм 5 подъема. При этом ведущий вал 4 с закрепленными на немпомощью тяг 2 поднимает боковые створки 1 в верхнее (открытое) положение.В этом случае боковые створки 1 со вершают вращательное двиение во впадинах обойм 8 (центр вращения створки), жестко закрепленньш на основании 9 балки - коллектора 10. При подъеме створок 1 в крайнее верхнее положение механизм 5 подъема отключается и продольная.сторона электро 1910лизера готова для обработки. Закрывают укрытие в обратном порядке.При закрытом положении укрытия боковые створки 1 нижней частью опираются на злектроизоляционное устройство 6 (слой глинозема, кирпич и т.п.), расположенное на боковых стенках кожуха 7, а верхней частью входят во впадины обойм 8, в которыи всегда находится глинозем, так как силу своей летучести он засыпает в электролизерах все глухие щели. Зазоры между соседними створками 1 перекрываются уплотнителями 11, а крайние створки примыкают к торцовы укрытиям 12 Экраны 11 предохраняют створки 1 от прогаров.Для замены сгоревшего анода новым необходимо снять две соседние боковые створки 1. Для этого нуж но левой рукой приподнять за ручку нижнюю часть боковой створки 1, при этом тяга 2 выйдет из впадины рычага 3, а правой рукой взять тягу 2 и повернуть ее на себя. Удерживая створку 1 левой рукой за ручку, а правой за тягу 2 (она выполняет одновременно роль другой ручки) поднять боковую створку 1 и, вынув верхнюю ее часть из обоймы 8, положить ее на соседнюю створку 1. Вес снимаемой створки 14 кг и не превышает предельно-допустимы норм переносимого груза. Сняв таким образом две соседние створки 1, освобождают достаточный для замены анода проем. После замены анода створки 1 устанавливают на место в обратном порядке.Использование обойм 8 позволяет уменьшить площадь неплотностей в укрытии на 0,2 м 1, т.е. повышается герметичность укрытия. Кроме того, повышается срок службы УКРЫТИЯ, так КЗК отсутствуют дефорМИРУЮЩИеСЯ В ПРО цессе работы вертикальные створки.Укрытие алюмниевого электролизера с обожженными анодами, содержащее катодны кожух, балку-коллектор, соединенные с ней съемные боковые створки, нижней частью свободно установленные на боковыи стенках катодного кожуха, механизм подъема створок с ведущим валом и рычагами, тягами,соединенными со створками, от л и 1910ч а ю щ е е с я тем, что, с целью ко закрепленными на балкеколлекторе,а верхняя часть боковых створок шарнирно закреплена в обоймах.Ответственный за выпуск Э.3.ФаИзова
