Способ обжига анодов в многокамерных печах открытого типа

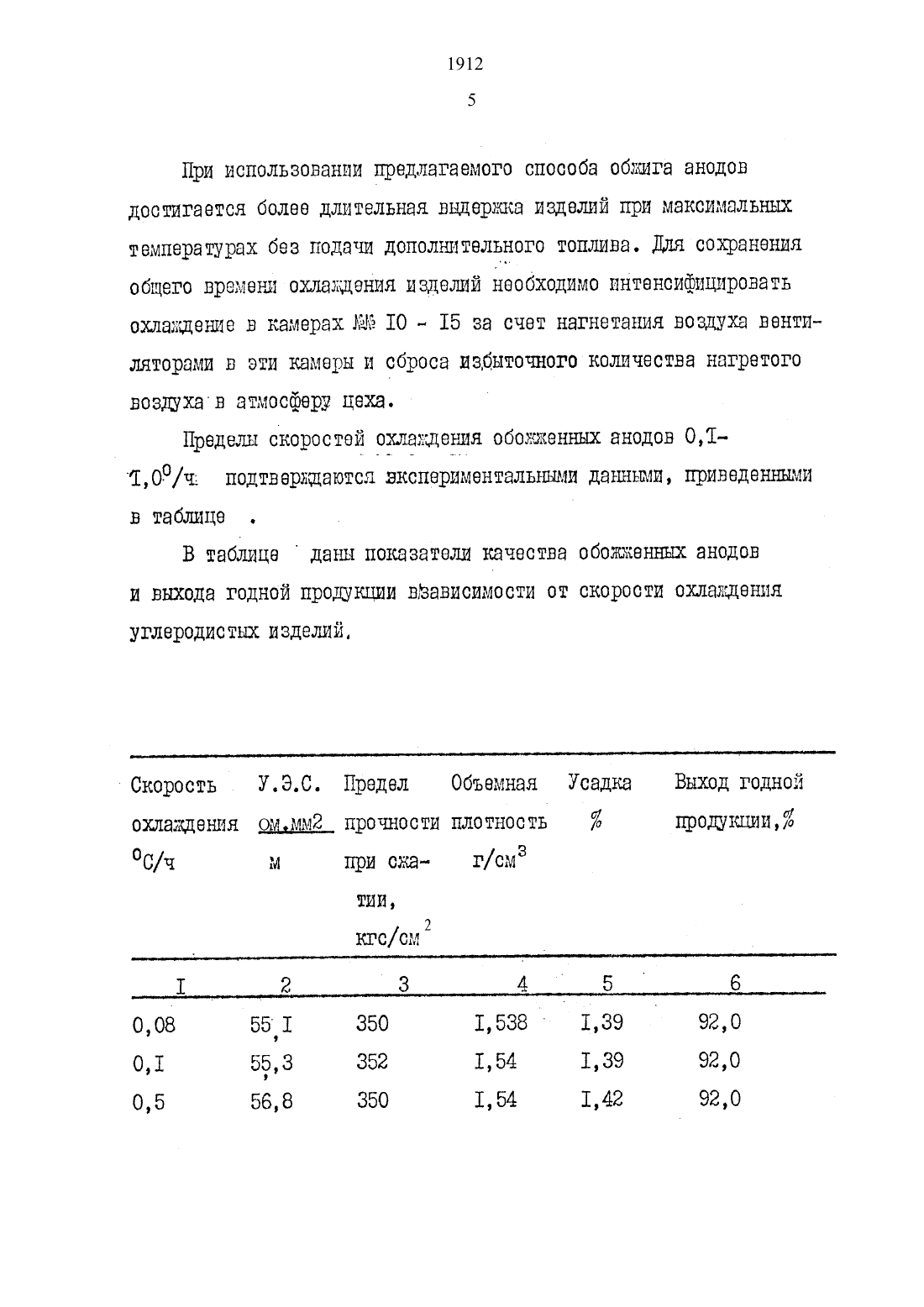

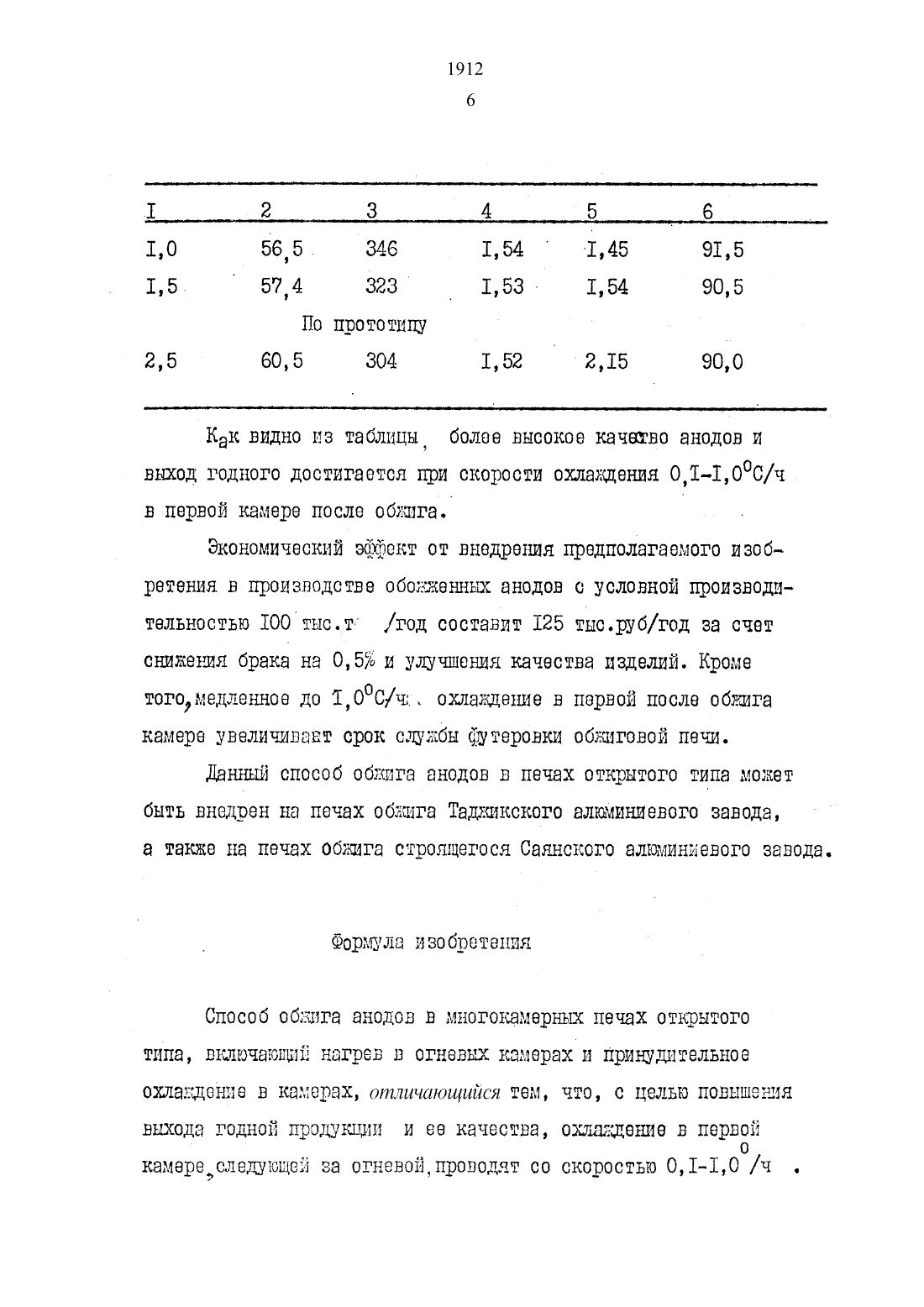

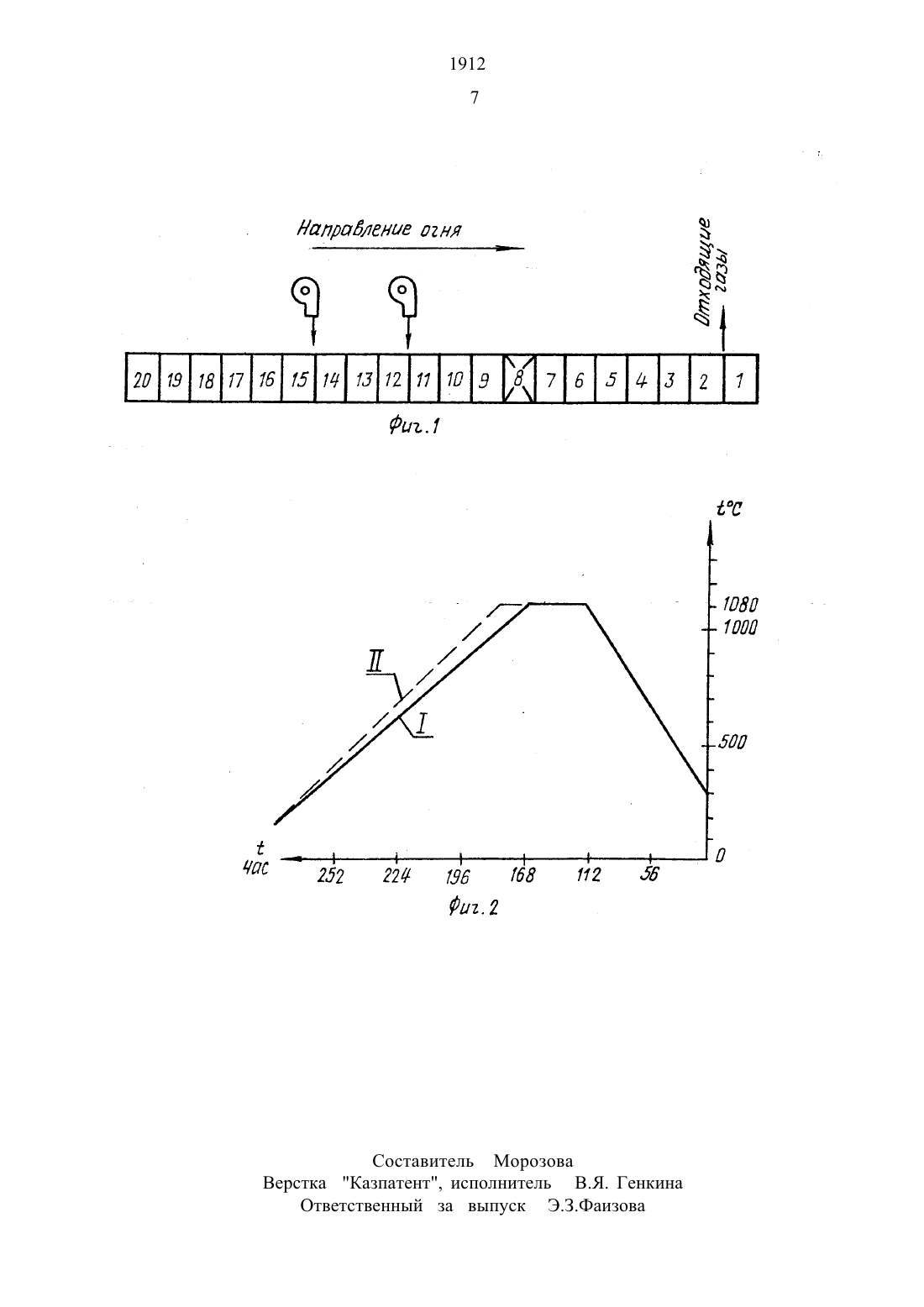

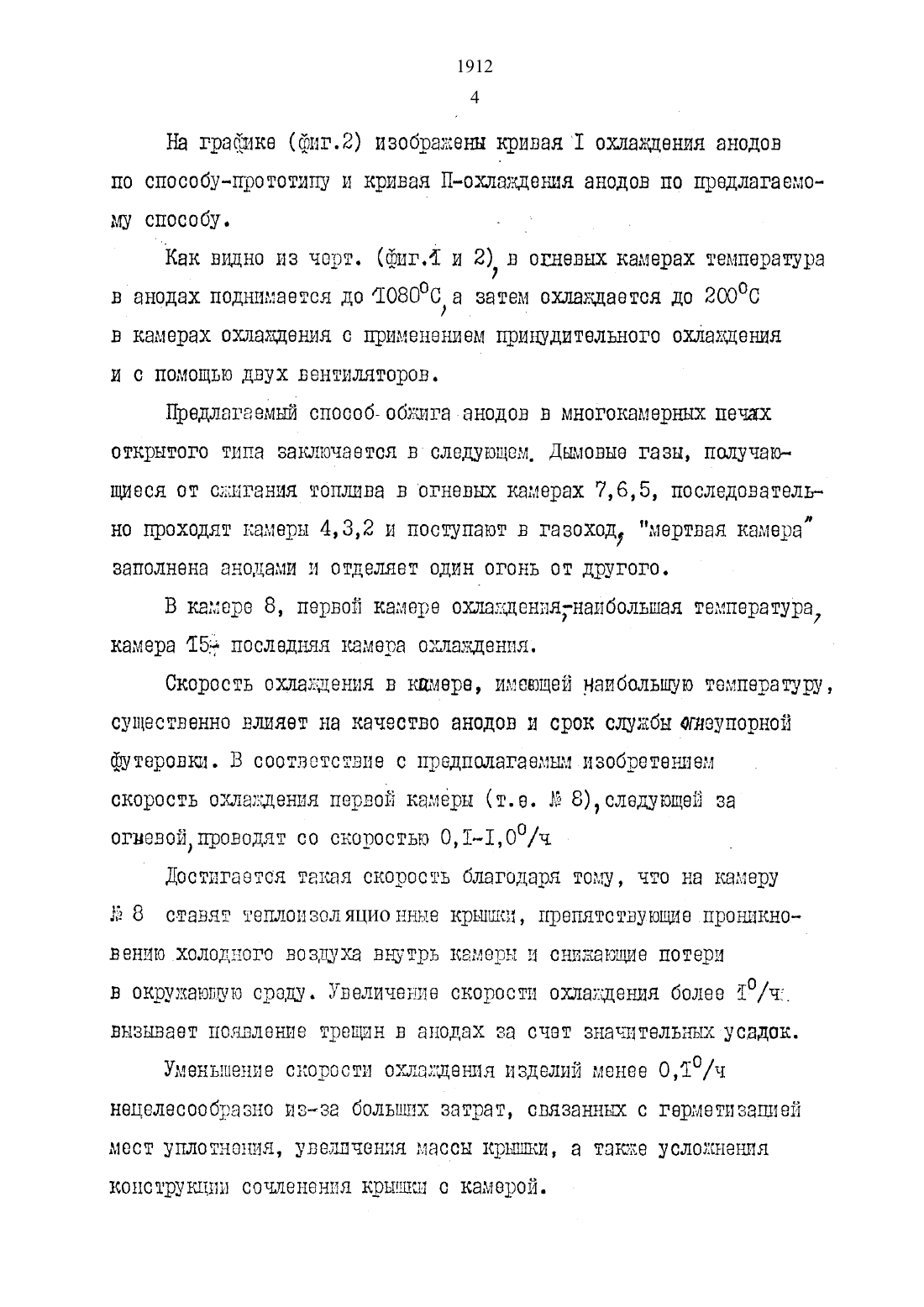

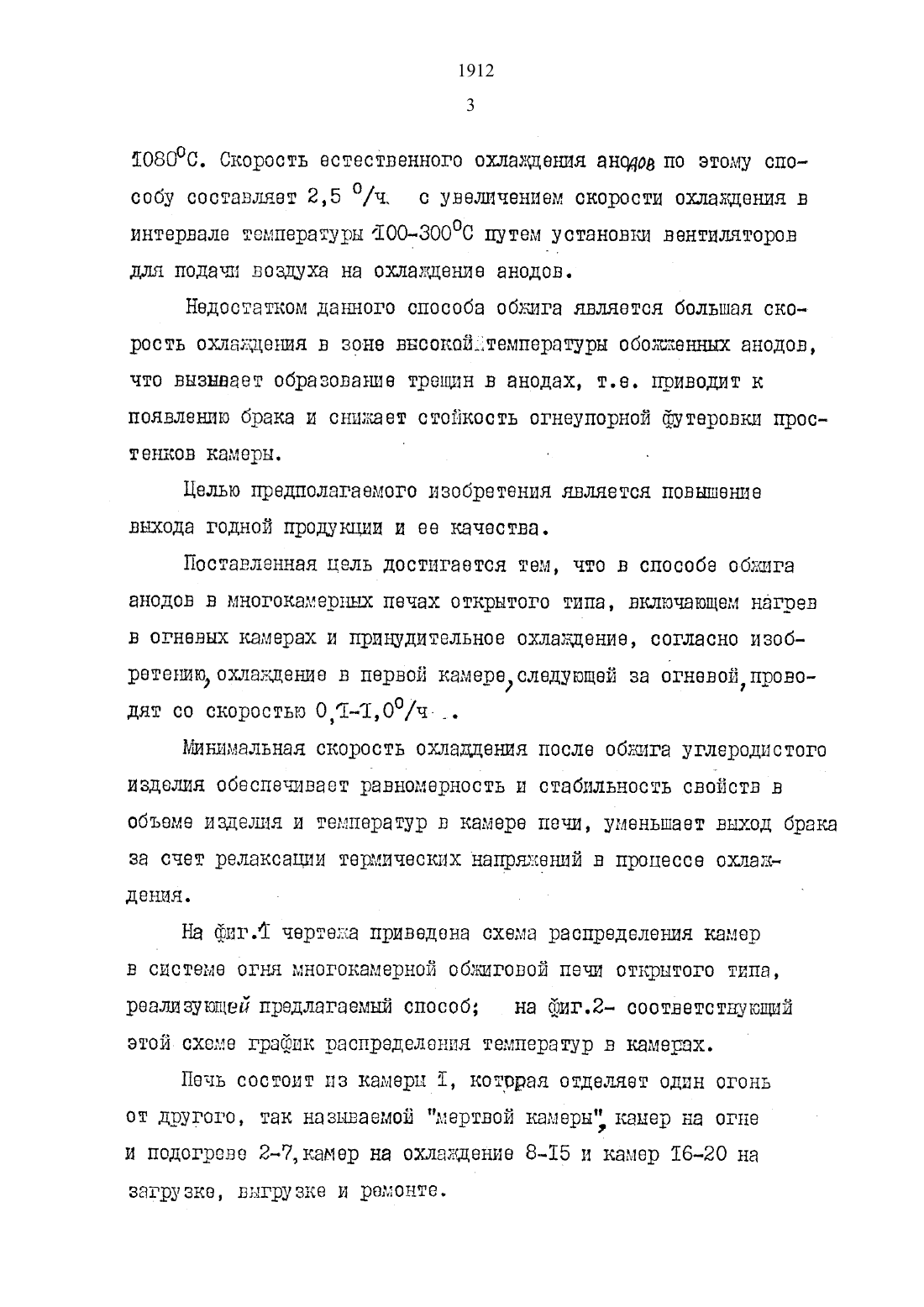

108000. Скорость естественного охлаждения аношю по этому способу составляет 25 0/Чк с увеличением скорости охлаждения в интервале температуры 1 ООдЗООС путем установки вентиляторов для подачи воздуха на охлаждение анодов.Недостатком данного способа обжига является большая ско рость охлаждения в зоне внсокойдтемпературн обожженных анодов,что вызывает образование трещин в анодах, т.е. приводит к появлению брака и снижает стойкость огнеупорной футеровки простенков камеры.Целью предполагаемого изобретения является повышение ВЫХ 0 да годной продукции и ее качества.Поставленная цель достигается тем, что в способе обжига анодов в многонамеринх печах открытого типа, включающем нагрев в огневых камерах и принудительное охлаждение, согласно изобретениюохлаидение в первой намере)следующей за огневойпроводят со скоростью 0,1-1,00/ч.Минимальная скорость охлаидения после обжига углеродистого изделия обеспечивает равномерность и стабильность свойств в объеме изделия и температур в камере печи, уменьшает выход брака за счет релаксации термических напряжений в процессе охлаль дения. МНа фиг.т чертежа приведена схема распределения камер в системе огня многонамерной обжиговой печи открытого типа,реализующей предлагаемый способ на фиг.2 соответствующи этой схеме график распределения температур в камерах.Печь состоит из камеры 1, которая отделяет один огонь от другого, так называемой мертвой камеры канер на огне и подогреве 27,иамер на охлаждение 8-15 и иамер 16-20 наНа графине (фит.2) изображены кривая 1 охлаждения анодов по способупрототипу и кривая Похлаждения анодов по предлагаемому способу.лКак видно из черт. (фиг. и 2 в огневых камерах температура в анодах поднимается до Т 08 ОСа затем охлаждается до 2 ООС в камерах охлаждения с применением принудительного охлаждения И с помощью двух вентиляторов.Предлагаемый способобнига анодов в многокамерных печах открытого типа заключается в следующем Дымовые газы, получающиеся от сжигания топлива вогневых камерах 76,5 последователь но проходят камеры 43,2 и поступают в газоход мертвая камера заполнена анодами и отделяет один огонь от другого.В камере 8, первой камере охлаидениянаибольшая температура,камера 15 последняя камера охлаждения.Скорость охлалщения в камере, имеющей наибольшую температуру,существенно влияет на качество анодов и срок службы тиеупорной футеровки. В соответствие с предполагаемым изобретением скорость охлаждения первой камеры (т.е. и 8)следующеи за огвевойпроводнт со сноростью О 1 н 1 О/чл Достигается танаа снорость благодаря тому, что на камеру Ь 8 ставят теплоизолзпппоннне крышки, препятствующие проникно вению холодного воздуха внутрь наиерн и снижающие потери в окружающую сроду. Увеличение скорости охлаждения более ШО/чг. вызывает появление трещин в анодах за счет значительных усадон.Уменьшение скорости охлаждения изделий менее 0,10/ч нецелесообразно изза больших затрат, связанных с герметиеапией мест уплотнения, увеличения массы нрншви а также усложненияПри использовании предлагаемого способа обжига анодов достигается более длительная выдержка изделий при максимальньш температурах без подачи дополнительного топлива. Для соэфанения общего вреьлени охлаждения изделий необходимо интенсифицировать охлаждение в камерах 10 - 15 за счет нагнетания воздуха вентиляторами в эти камеры и сброса избыточного кошачества нагретого ноэшхаи атмосферу цеха.Пределы скоростей ошандештя обонненньш анодов 0,Т Шор/ч подтверлщаютси экспериментальными данными, приведеннымив таблице . В таблице даны показатели качества обонненъхьш анодов и выхода годной продолжении внависитлости от скорости охлажденияСкорость У.Э.С. Предел Объемная Усадка Выход годнойохлаждения шрам прочности плотность продукциий С/ч м при сжа- г/омз тии, кгс/см 2Как видно из таблицы, более высокое качегво анодов и выжод годного достигается при скорости охлаждения О 11 ОС/ч в первой камере после обжига, чЭкономический э,ект от внедрения предполагаемого изоб ретения в производстве обожненне анодов с условной производительностью 100 тыс.т /год составит 125 тнс.руб/год за счет снижения брака на 0,5 и улучшения качества изделий. Кроме тогоиедленное до 1,000/чл, охлаждение в первой после обжига камере увеличивает срок службы футеровки обжиговой печи. Данный способ обжига анодов в печах открытого типа может быть внедрен на печах обжига таджикского алюминиевого завода, Э также на ПЭЧЗХ ОЖИГЭ строящегося СЭЯНСКОГО ЗЛЮМИНИЭВОГО завода.Способ обжига анодов в многокамерных печах открытого типа, включающий нагрев в огневых камерах И принудительное оюшщшшевшжщадотшшюшшжтыъчт,схщшюпжшшшя выхода годной продукции и ее качества, охлаждение в первойо камереследующеи за огневойпроводят со скоростью 0,1-1,0 /ч .
