Держатель обожженного анода

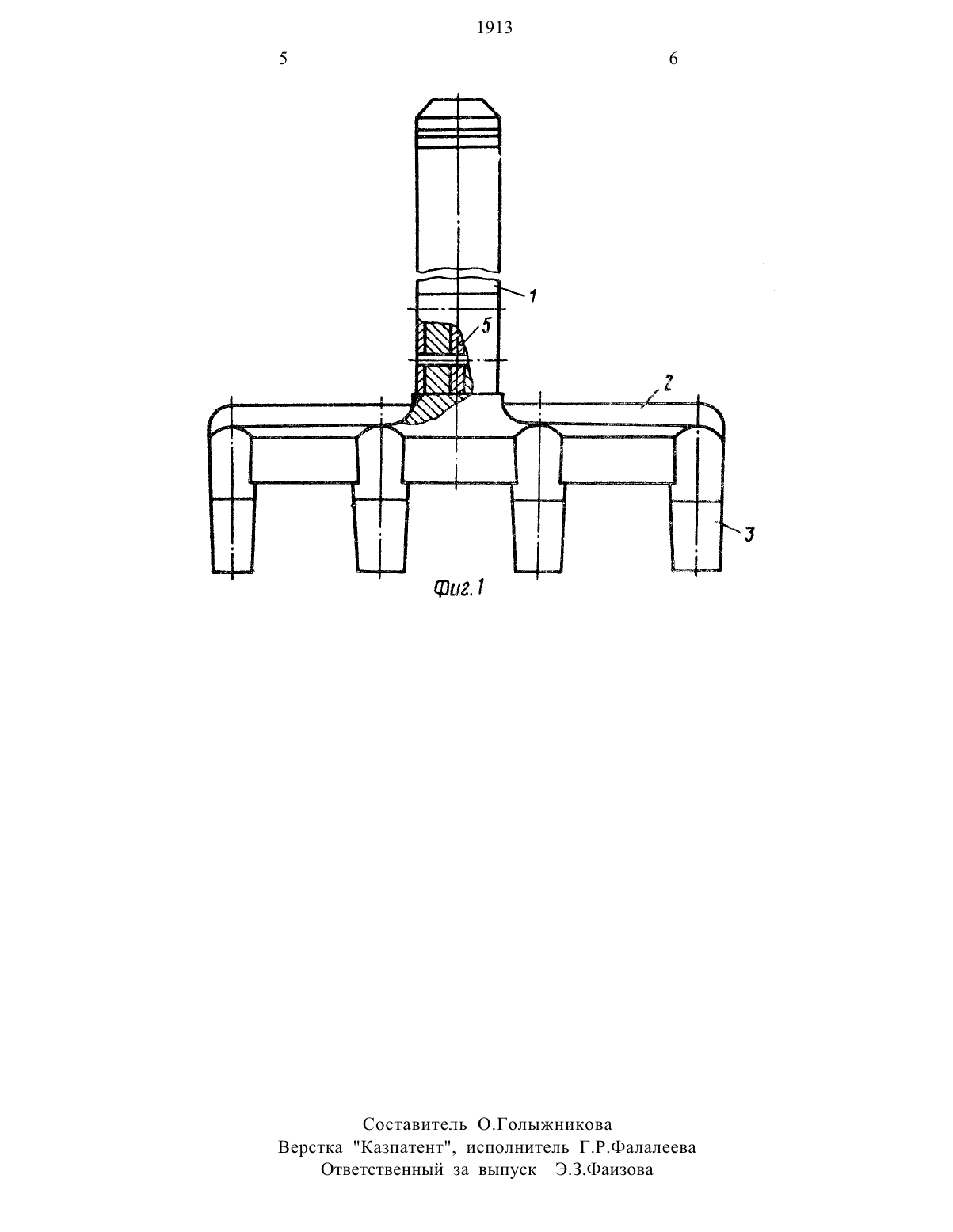

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР в 395507, кл. с 25 с 3/16, 1972.(57) Изобретение относится к цветной металлургии, в частности к производству алюммния электролитическим способом В электролизерах с обожженЬшшш анодами.Целыоизобретения явч ляется повышение эксплуатационной надежности и увеличение срока служт бы держателя, Держатель обожженного анода содержит алюмпневую токопод водящую штангу, стальной кронштейнс ниппелями и приваренные взрывом алюминиевые пластины 4 Для увеличения срока сгтункбьх конструкции токоподводящая ш 1 нгд снабжена стальны мм элементами 5 с отверстиями 6, уст тановленными в углублениях, вытолненных с протипоположныш сторон токоподводящей штанги. Через отвари стия в стальных элементах И тело штанги прппУщеНЫ стальные стержни 7. 1 з.п. фтлы 2 ил.Изобретение относится к цветной металлургии, в частности к нроизвод ству алюминия электролитическим способом в электролизерах с обожженны мм анодами.Целью изобретения является новышение эксплуатацнонной надежности и увеличение срока службы держателя обожженного анода.Держатель, содержащий алюминиевую токоподводящую штангу, стальной кронштейн с ниппелями и приваренные взрывом алюминиевые пластины, снабжен стальными элементами с отверстиямм, установленными в углублениях,вылолненны на противоположньш сторонах токоподводящей штанги, и стальным стержнями, пропущенныи через тело штанги и через отверстия в стальным элементах.Стальные элементы с отверстиями,устанавливаемые в углублениях штанги и жестко скрепленные между собой и штангой при помощи стальным стержней с образованием в сечении контакта двутавр придают держател повышенную жесткость и термомеханическую прочность, ЧТО УВЕЛИЧИВЗЭТ эксплуата ЦИОННУЮ НЗДЕЖНОСТЬ КОНСТВУКЦИИ дер жателя.На фиг. 1 показан предлагаемый держатель на фиг. 2-тоже, попереч ное сечение ПО КОНТЗКТНОМУ СТЗПЭЗЛЮ мииевому соединению.Держатель обожженного анода вклю чает токоподводящую штангу 1 с уг лублениям по крайней мере на двух ее противоположных сторонах, крон штейн 2 с ниппелями 3, алюминиевые пластины 4, стальные элементы 5 с отверстиями 6, через которые в теле штанги 1 пропущены стальные стержни 7.В зависимости от мощности электролиэера и сечения штанги стальные элементы могут быть установлены на две или четыре плоскости, при этом величина углублений в штанге определяется толщиной этих злементов и величиной выступа под сварку взрывом,определяемого плотностью свариваемьш материалов и технологией сварки.Сборка держателя осуществляется следующим образом.Стальные элементы 5 устанавливают в углублениях штанги 1 и через отверстия 6 в этих элементах и в штанге пропускают стальные стержни 7 Спомощью, например, пресса сжимают противоположные стальные элементы И одновременно электроснаркой приваривают к ним стальные стержни. Далеек стальным элементам 5 электросваркой приваривают кронштейн 2.Затем собранный таким образом держатель помещают во взрывную хам ш ру, где с помощью взрыва на штангу 1 непосредственно и(или) через матернал этой штанги на плоскости стальных элементов 5 одновременно приварива ют алюминиевые пластины 4. Далее готовая конструкция сталеалюминиевого держателя поступает на сборку с угольным блоком и потом в экснлуата цию на электролизерах.Теоретические расчеты и предварительная экспернменталъная проверка предлагаемого держателя показывают,что по сравнению с держателями аналогичного назначения зксплуатацион ная надежность увеличивается более чем в 1,5 раза. Кроме того, исключается носледовательная сварка плавлением соединительных биметаллических элементов со штангой и ъронштейном. Это позволяет исключить гюрегрев и отслоение контактного соединения. Что также увеличивает эксплуатационную надежность и срок службы держателя.Таким образом, использование дан ного держателя позволяет получить большой экономический эффект.1. Держатель обожженного анода,содержащий токоподводящую штангу,стальной кронштейн с ниппелями Н приваренные взрывом алюминиевые пластины, о т л и ч а ю щ и й с я тем,что, с целью новшения эксплуатационт ной надежности и увеличения срока службы держателя, он снабжен стальными элементами с отверстиями и стальными стержнями, на противоположньш сторонах токоподводящей штанги выполнены углубления, при этом стальные элементы установлены в углублениях, а стальные стержни пропущены через отверстия в стальньж элементах и тело штанги с образованием в сечении контакта в виде двутавров.2. Держатель по п. 1, о т л и ч аю щ И й с я тем, что стальные элементы установлены по центру штанги.Составитель О.Голыжникова Верстка Казпатент, Исполнитель Г.Р.Фалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
