Устройство для соединения щитов опалубки .

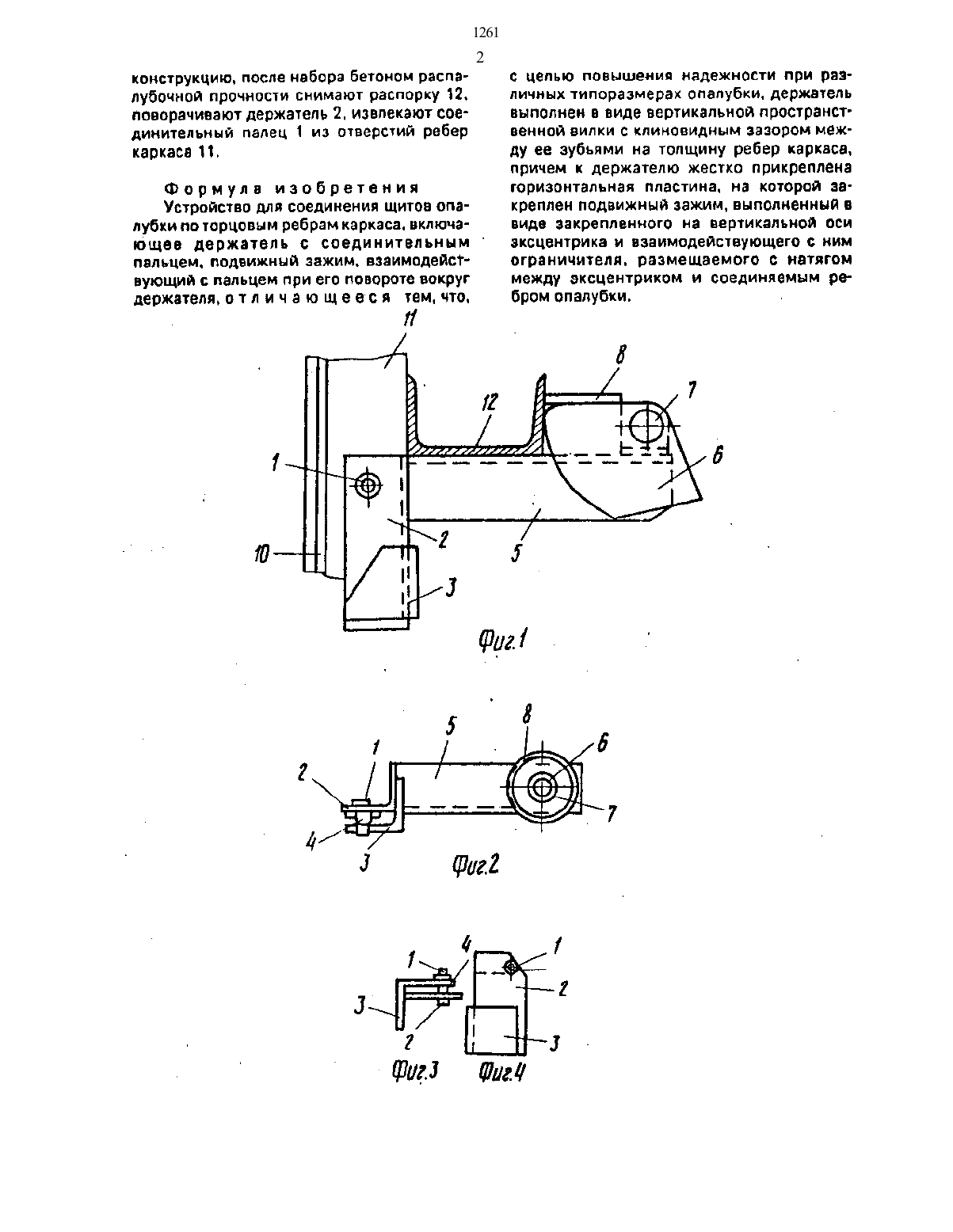

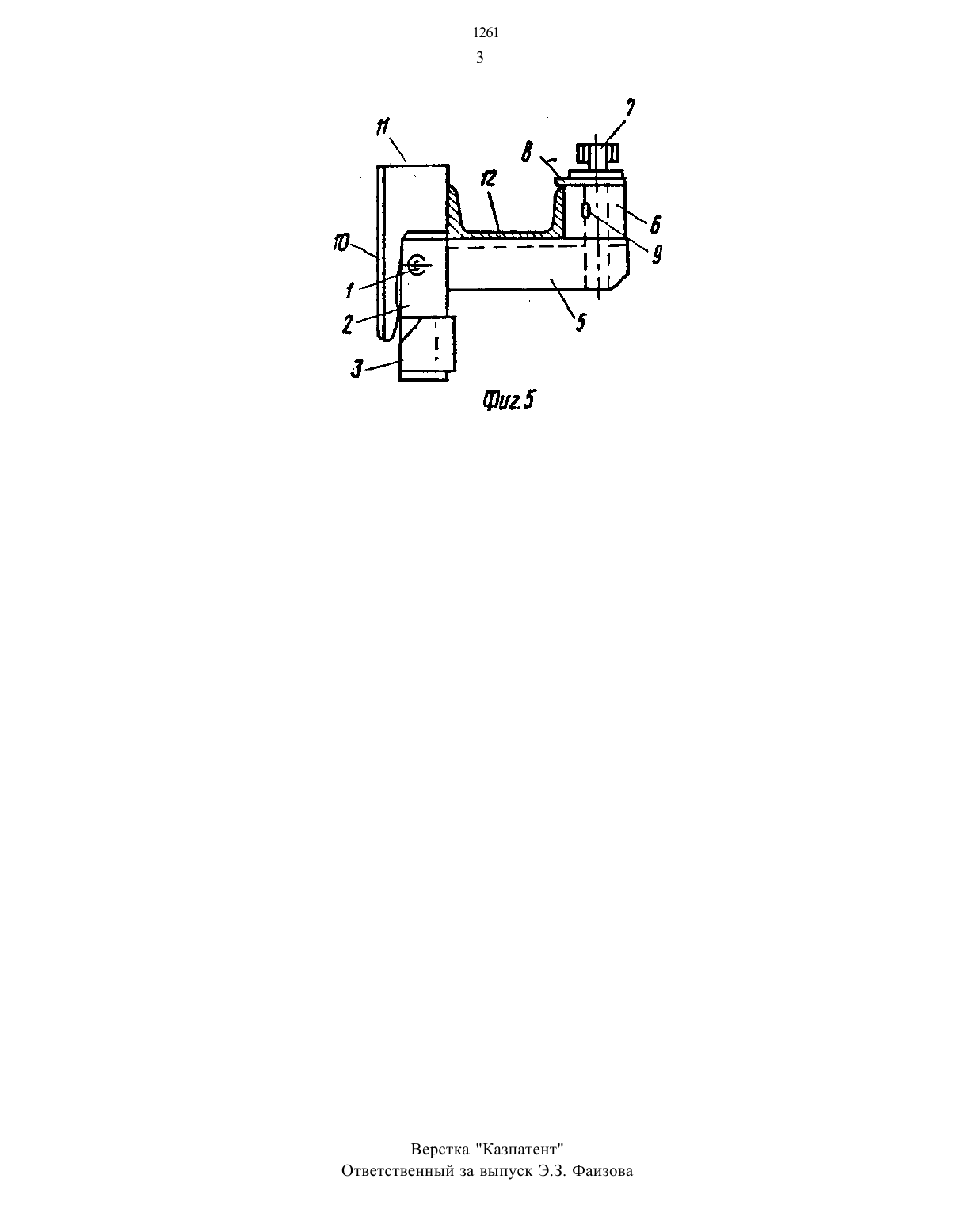

(54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ЩИТОВ ОПАЛУБКИ(57) Изобретение относится К строительству, в частности к соединению опалубочных щитов смежных между собой стяжнь 1 х элементов и распорок. Целью изобретения является повышение надежности приразличных типоразмерах опалубки. Для этого в местах стыков опалубки 10. расположенных по обеим сторонам бетонируемой конструкции. устанавливают соединительный палец 1 в отверстия ребер каркаса 1 1,при повороте держателя 2 вводят ребра каркаса в клиновидный зазор вертикальной пространственной вилки 3. а к держателю прикреплена горизонтальная пластина 5. на которой закреплен подвижный зажим б для распорок 12, выполненный в виде закрепленного на выступающей оси 7 эксцентрика б с размещенным на нем ограничителем 8, выступающим за его пределы. 5 ил.Изобретение относится к строительству и может быть использовано при возведении сооружении из монолитного железобетона С применением ПВРВСТЭЗНЫХ ОПЗЛУООК.Цель изобретения - повышение надежности при различных типоразмерах опалубкн.На фиг. 1 изображено соединение щитов опалубки. вид сбоку на фиг. 2 вариант соединения опалубки. вид сверку на фиг. 3 узел держателя с вилкой. вид сверху на фиг. 4 едвржателъ. вид сбоку на фиг. 5 - вид сбоку на фиг. 2.Устройство состоит из пальца 1. прикрепленного к уголковой пластине держателя 2 с клиновымзажимом 3 уголкового типа. образующего пространственную вилку с аазором 4. К держателю 2 перпендикулярно к ней прикреплена жестко горизонтальная пластина 5 с зксцентрикомб. установленным на оси 7. На эксцентрика 6 закреплен выступающий за его пределы ограничитель8 и образовано отверстие 9 для монтажных приспособлений. Щиты опалубки 10 имеют ребра 11. на которые устанавливают распорку 12.Устройство для соединения опалубочных щитов работает следующим образом.В местах стыков щитов опалубки 10 с ребрами каркаса търасположеннык по обеим сторонам бетонируемои конструкции. устанавливают соединительный палец 1 в отверстия ребер каркаса 11 опалубочных щитов 10. поворачивают держатель 2. вводят клнновои зажим 3. образованный в пространственной вилке 4. защемляют смежные контактирующие ребра каркаса 11. затем на горизонтальную пластину 5 устанавливают распорку 12 в виде швеллера или арматурного стержня. после чего поворачивают Эксцентрик б штырем. используя отверстие 9. На выступающие из фиксатора оси 7 одевают трубчатые элементы (не покезанн) кронштейнов подмостен. бетонируэотконструкцию. после набора бетоном распалубочнои прочности снимают распорку 12. поворачивают держатель 2. извлекают соединительный палец 1 из отверстий ребер каркаса 11.Формула изобретения Устройство для соединения щитов опалубки по торцовым ребрам каркаса. включа 1261пальцем. ПОДЕИЖНЫЙ зажим. ВЗЗИМОДЙСТ ВУЮЩИЙ В ПЗЛЬЦВМ при ЕГО ПОВОРОТО ВОКПУГ ДЕПЖЗТЕЛЯ, ОТЛ И Ч а Ю Щ В НС Я ТЕМ. ЧТО.с целью повышения надежности при различных типоразмерах опалубки. держатель выполнен в виде вертикальной пространственной вилки с клиновидным зазором между ее зубьями на толщину ребер каркаса. причем к держателю жестко прикреплена горизонтальная пластина. на которой закреплен подвижный зажим, выполненный в виде закрепленного на вертикальной оси эксцентрика и взаимодействующего с ним ограничителя. размещаемого с натягом между эксцентриком и соединяемым ребром опалубки, тВерстка Казпатент Ответственный за выпуск Э.З. Фаизова
