Щит опалубки

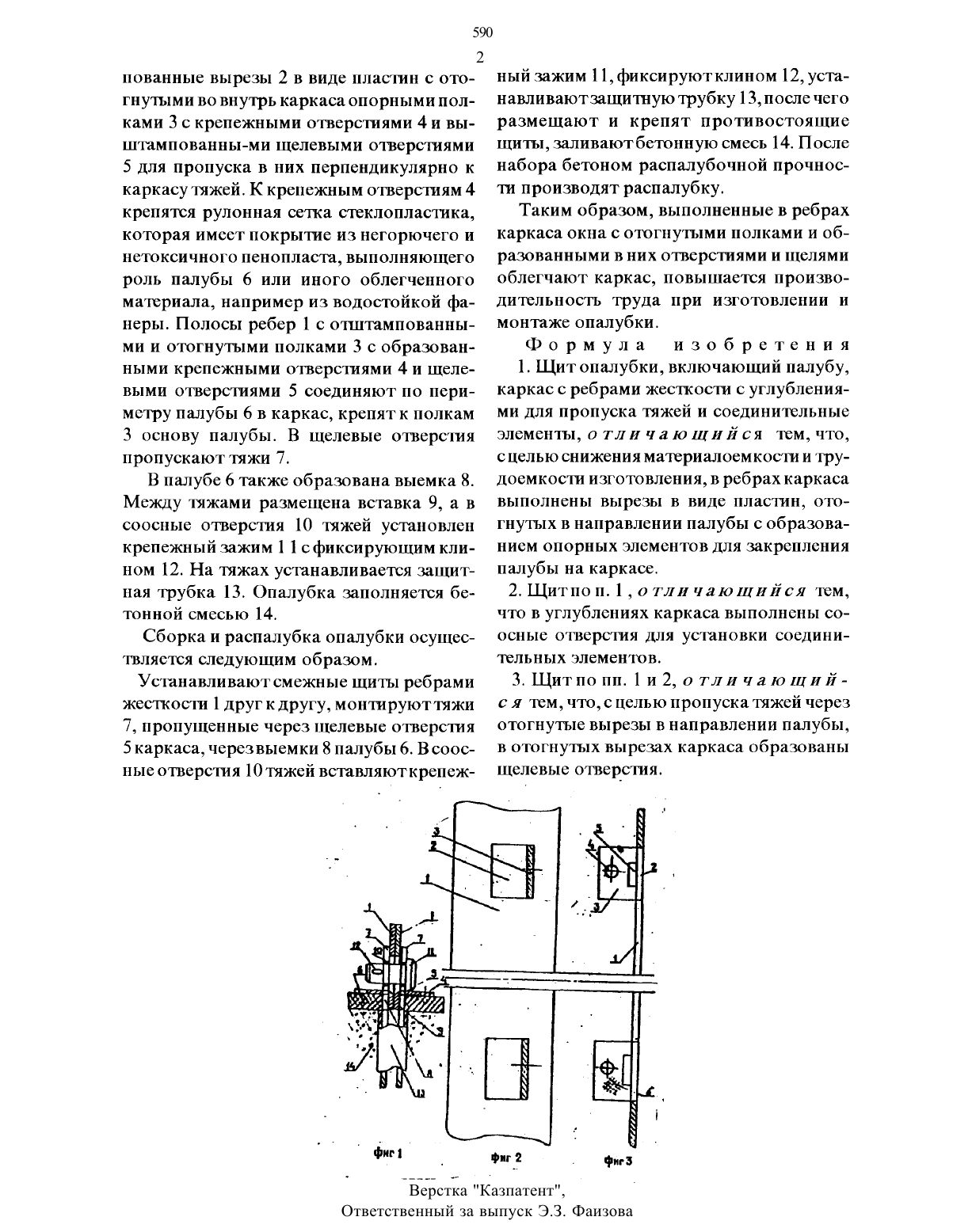

(56) ШМит О.М. Опалубка для монолитного бетона,Стройиздат, с.72, рис. 26.Изобретение относится к строительству и может быть использовано при производстве опалубочных работ при возведении железобетонных монолитных конструкций.Известен опалубочный Щит, включающий металлический каркас с ребрами жесткосги, в которых образованы углубления под тяжи, отверстия под соединительные элементы и прикрепленные вовнутрь опорные полки с отверстиями для крепления фанерной палубы на ее толщину, где торцы ребер выступают заподлицо палубы являются ее защитой.Однако указанный щит имеет недостаток, заключающийся в том, что при изготовлении ребер жесткости каркаса в ее полосе выштамповывают углубления под пропуск тяжей, на что требуется дополнительное время, а в местах их нахождения вытекает цементное молоко, а прикреп(57) Использование в изготовлении и при монтаже переставных опалубок в монолитных конструкциях и ограждающих элементах.Сущность изобретения в ребрах жесткости в отогнуть 1 х внутрь полках образованы Щелевые отверстия и напротив них отверстия в палубе под тяжи,соответствующие отверстиям в полках. 2 з.п. ф-лы, 3 ил.ленные отдельные полки из металла дополнительно несутзатраты на их приварку к ребрам.Целью изобретения является снижение материалоемкости и трудоемкости изготовления.Цепь достигается тем, что металлический каркас в ребрах которого образованы окна с оттибом опорных полок во внутрь каркаса содержит отверстия для крепления облегченной палубы и щелеобразное отверстие для пропуска тяжа противостоящего каркаса для их совместного крепления.На фиг. 1 изображен фрагмент узла соединения каркаса Щитов на фиг. 2 - ребро каркаса, вид сбоку на фиг. 3 - ребро. вид с торца.Каркас опалубочного щита включает ребро жесткости 1 из металлической полосы, в котором образованы выштам обет) (э) 21 (61)пованные вырезы 2 в виде пластин с отогнутыми во внутрь каркаса опорными полками 3 с крепежными отверстиями 4 и ВЫщтампованны-ми щелевыми отверстиями 5 для пропуска в них перпендикулярно к каркасу тяжей. К крепежным отверстиям 4 крепятся рулонная сетка стеклопластика,которая имеет покрытие из негорючего и нетоксичного пенопласта, выполняющего роль палубы 6 или иного облегченного материала, например из водостойкой фанеры. Полосы ребер 1 с отштампованными и отогнутыми полками 3 с образованными крепежными отверстиями 4 и Щелевыми отверстиями 5 соединяют по периметру палубы 6 в каркас, крепятк полкам 3 основу палубы. В Щелевые отверстия пропускают тяжи 7.В палубе 6 также образована выемка 8. Между тяжами размещена вставка 9, а в соосные отверстия 10 тяжей установлен крепежный зажим 1 1 с фиксирующим клином 12. На тяжах устанавливается защитная трубка 13. Опалубка заполняется бетонной смесью 14.Сборка и распалубка опалубки осуществляется следующим образом.Устанавливают смежные Щиты ребрами жесткости 1 друг к другу, монтируюттяжи 7, пропущенные через Щелевые отверстия 5 каркаса, черезвыемки 8 палубы 6. В соосные отверстия 10 тяжей вставляют крепеж фигный зажим 11, фиксируютклином 12, устанавливаютзашитную трубку 13, после чего размещают и крепят противостоящие щиты, заливают бетонную смесь 14. После набора бетоном распалубочной прочности производят распалубку.Таким образом, выполненные в ребрах каркаса окна с отогнутыми полками и образованными в них отверстиями и Щелями облегчают каркас, повышается производительность труда при изготовлении и монтаже опалубки.1. Щит опалубки, включающий палубу,каркас с ребрами жесткости с углублениями для пропуска тяжей и соединительные элементы, о ТЛИ Ча ю ЩИЙСЯ тем, что,с целью снижения материалоемкости и трудоемкости изготовления, в ребрах каркаса выполнены вырезы в виде пластин, отогнутых в направлении палубы с образованием опорных элементов для закрепления палубы на каркасе.2. Щитпо п. 1, о ТЛИ чаюЩИЙсЯ тем,что в углублениях каркаса выполнены соосные отверстия для установки соединительных элементов.3. Щитпо пп. 1 и 2, о тли чающийс я тем, что, с целью пропуска тяжей через отогнутые вырезы в направлении палубы,в отогнутых вырезах каркаса образованы Щелевые отверстия.
