Устройство для местной вулканизации конвейерных лент .

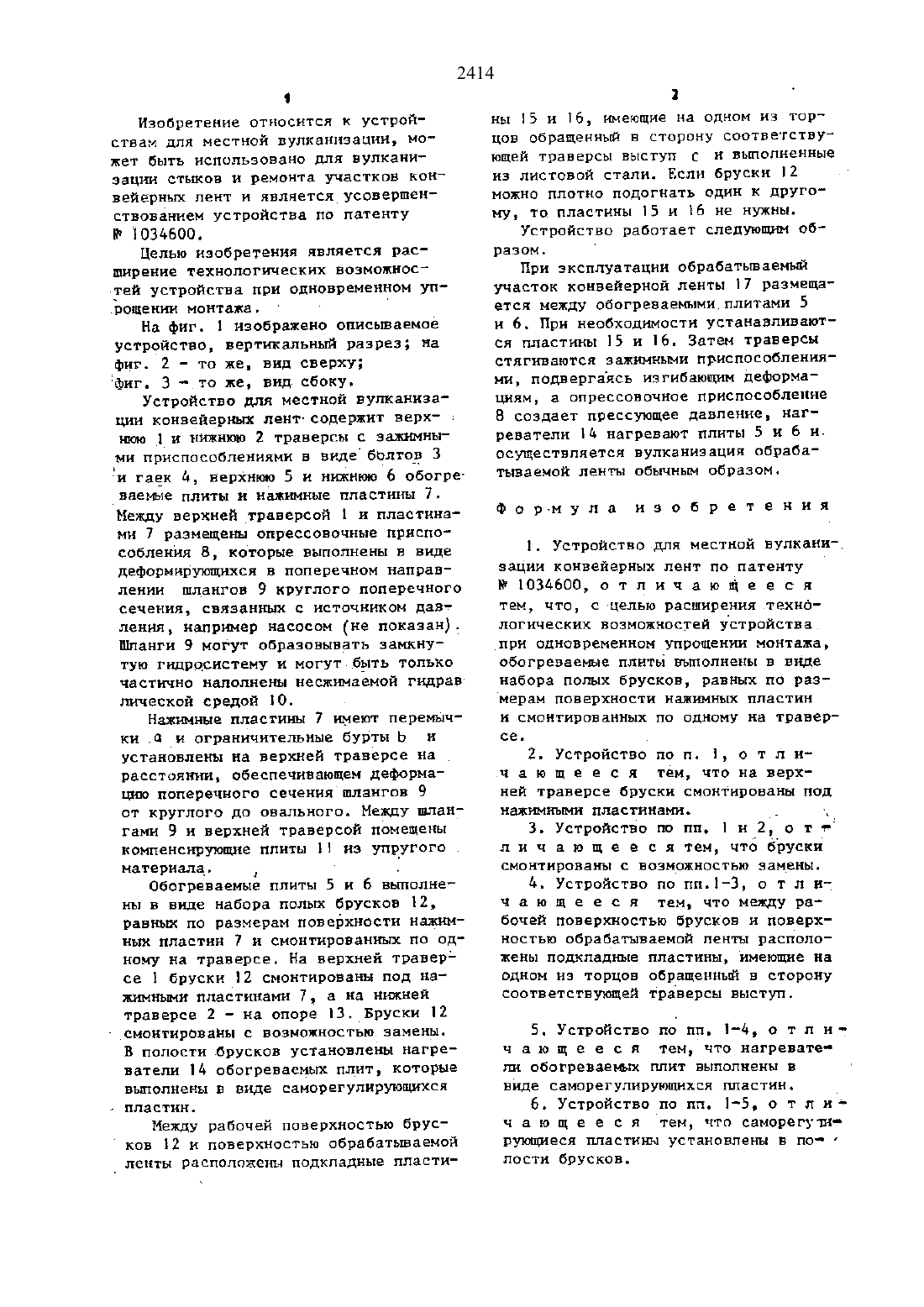

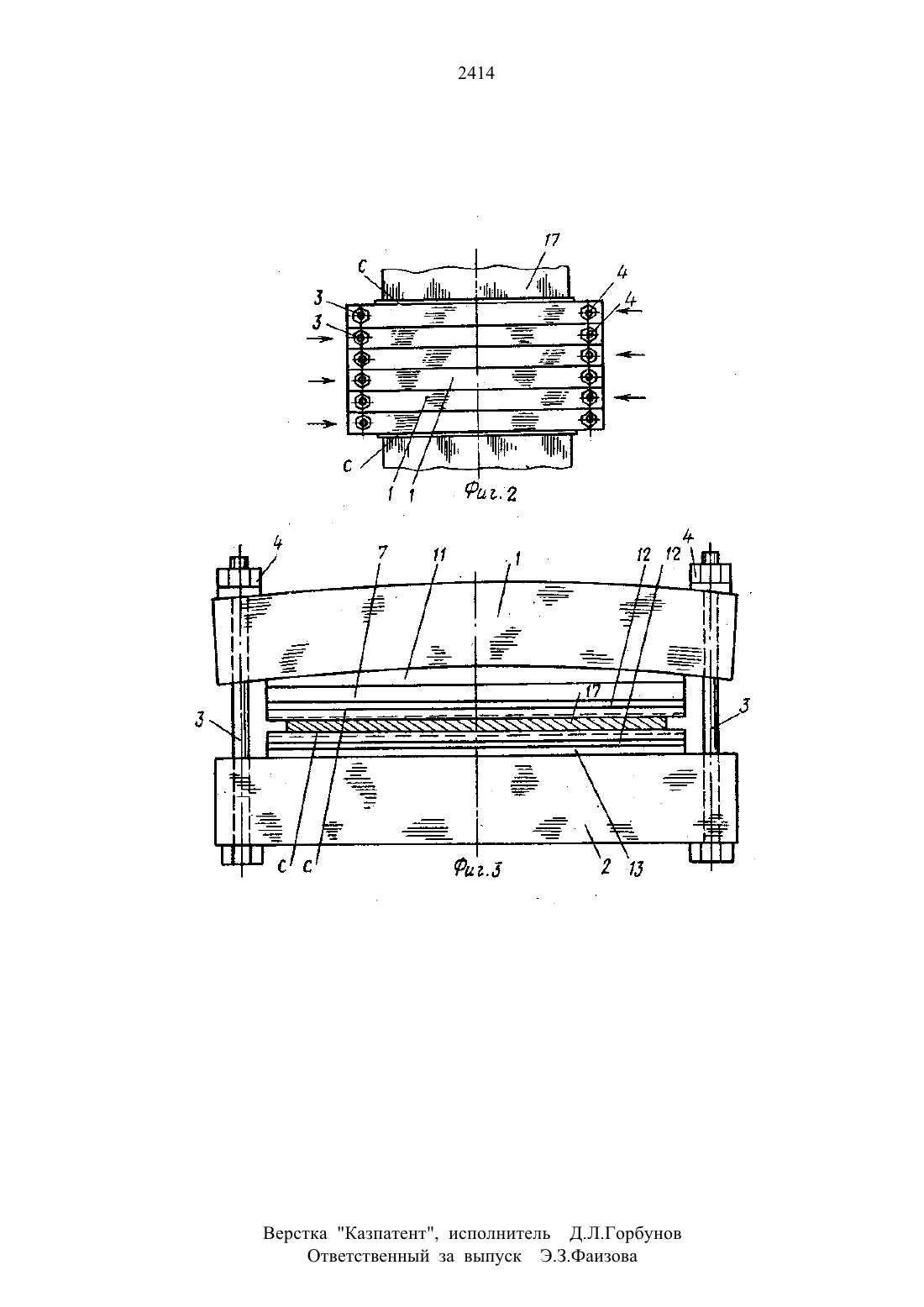

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНп ГаРаЛЪд Фудикарн Петер Тис (135)(73) Вагенер Швельн Гмбх унд Ко (135) АЭй УСТРОЙСТВО ДЛЯ МЕСТНОЙ ВУЛКАНЫ ЗАЦШ КОНВЕЙЕРНЫХ ЛЕНТ 57 Изобретение относится к устройствам для местной вулканизации, мо жет БЫТЬ НСПОПЬЗОЗНО ДЛЯ ВУЛКЗННЗЗ цнн стыков н ремонта конвейерных лент и является усовершенствованием жтзобретеъшя по патенту СССР 1034600.Г Цель дополнительного изобретения т рас- т Йширенне ТЕХНОЛОГИЧЕСКИХ ВОЗМОЖНОСТЕЙ устройства при одновременном упрощении монтажа. Для этого обогреваемые плиты 5 н бвьшопненьп в виде набора полых брусков 12, равных по размерам поверхности нажнмньгх пластнни смонтированных по одному на травер се 1 или 2. .На верхней траверсе 1бруски 12 смонтированы под нажимнымн пластинами 7. Бруски 12 смонтированы с возможностью замены. Непал рабочей поверхностью брусков н поверхностью обрабатываемой ленты расположены подкладные пластины 15 н 16, имеющие на одном на торцов обращенный в сторонъд соответствующей траверсы выступ Нагреватели И обогрев аемьос ппнт выполнены в виде санорегт-т лнрующнхся пластнн.5 з.п.ф-лы 3 ил.Изобретение относится к устройствам для местной вулканизации, можыщпьишшшщшаю 1 Шявшжшшзации стыков и ремонта участков конвейерных лент и являетсяусовершен ствованнем устройства по патенту Ш 1034600.Целью изобретения является расширение технологических возможностей устройства при одновременном упрощении монтажа.На фиг. 1 изображено описываемое устройство, вертикальный разрез На фиг. 2 - то же, вид сверху 3 фнг, 3 то же, вид.сбоку.Устройство для местной вулканизации конвейерных лент-содержит верхню 1 и нижнюю 2 траверсы с зажимнъг ми приспособлениями в виде болтов 3ваемЫе плиты и нажмные пластины 7. Между верхнейтраверсой 1 и пластинами размещен опрессовочные приспособления В, которые выполнены в виде деформирУЮщнхся в поперечном направлении шлангов 9 круглого поперечного сечения, связанных с источником давлення наприер насосом (не показан). Шланги 9 могут образовывать замкнутую гидрчснстему н могут.быть толькоЧЗСТНЧНО НЗПОПНВНЫ НЕСЖНМНЕМОЙ ГНДВЗВНажнные пластины 7 иеют перемнки В и ограничительные бурты Ь н установлены на верхней траверсе на расстоянии, обеспечивающем деформацию поперечного сечения шлангов 9 от круглого до овального. Между шлангами 9 и верхней траверсой помещены компенсирующие плиты 11 из упругого материала.Обогреваемые плиты 5 и 6 выполнены в виде набора полых брусков 12,равн по размерам поверхности нажиных пластин и смонтированных по одному на траверсе. На верхней траверсе 1 бруски 12 смонтированы под нажимныи пластинами 7, а на нижней траверсе 2 - на опоре 3.Бруски 12В полости брусков установлены нагреватели 1 д обогреваемых плит, которые выполнены в виде саморегулирующихся пластин.Между Рабочей поверхностью брусков 12 и поверхностью обрабатываемойЛЕНТЫ РЗСПОЛПЖЕНЫ ПОДКЛЗДНЫВ ПЛЗСТН2 . ны 15 и 16, имеющие на одном из торцов обращениьй в сторону соответствующей траверсы выступ с и вьшопненные из листовой стали. Если бруски 12 можно плотно подогнать один к другому, то пластины 15 и 16 не нужны.Устройство работает следующим образом.При эксплуатации обрабатываемый участок конвейерной ленты 17 размещается между обогреваемымиплитами 5 и 6. При необходимости устанавливаются пластины 15 и 16. Затем траверсы стягиваются зажиныи приспособлениями, подвергаясь иагибающим деформациям, а опрессовочное приспособление 8 создает прессующее давление, нагреватели Нъ нагревают плиты 5 и 6 н. осуществляется вулканизации обрабатъшаемой ленты объмньш образом.1. Устройство-для местной вулкани-, нации конвейерных лент по патенту Р 1034600, о т л и ч а ю Щ е е с я тем, что, с целью расширения технологических возможностей устройствапрн одновременном упрощении монтажа, обогреваеме плиты выполнены в виде набора полых брусков, равных по размерам поверхности нажимных пластинИ смонтированных по одному на траверсе.2. Устройство по п. 1, о т л итем, что на верхней траверсе бруски смонтированы под нажииыми пластинами. д3. Устройство по пл. 1 и 2, о т т л и ч а ю щ е е с я тем, что бруски смонтированы с возможностью замены.д. Устройство по пп.1-3, о т л НЧ а Ю Щ е е с Я тем, что между рабочей поверкностью брусков н поверкностью обрабатываемой ленты расположены подкпадне пластины, имеющие на одном из торцов обращеннъй в сторону соответствующей траверсы выступ.5. Устройство по пп. 1-4, о т л и ч а ю щ е е с я тем, что нагреватели обогреваемых плит выполнены в виде саморегулирующихся пластин.6. Устройство по пл. 1-5, о т л и й ч а ю щ е е с я тем, что саморегу 1 рующеся пластины установлены в ло- лости брусков.Верстка Казпатент, Исполнитель Д.Л.Г 0 рбун 0 в Ответственный за выпуск Э.3.ФаИз 0 ва
