Способ намотки полосы на барабан моталки стана холодной прокатки

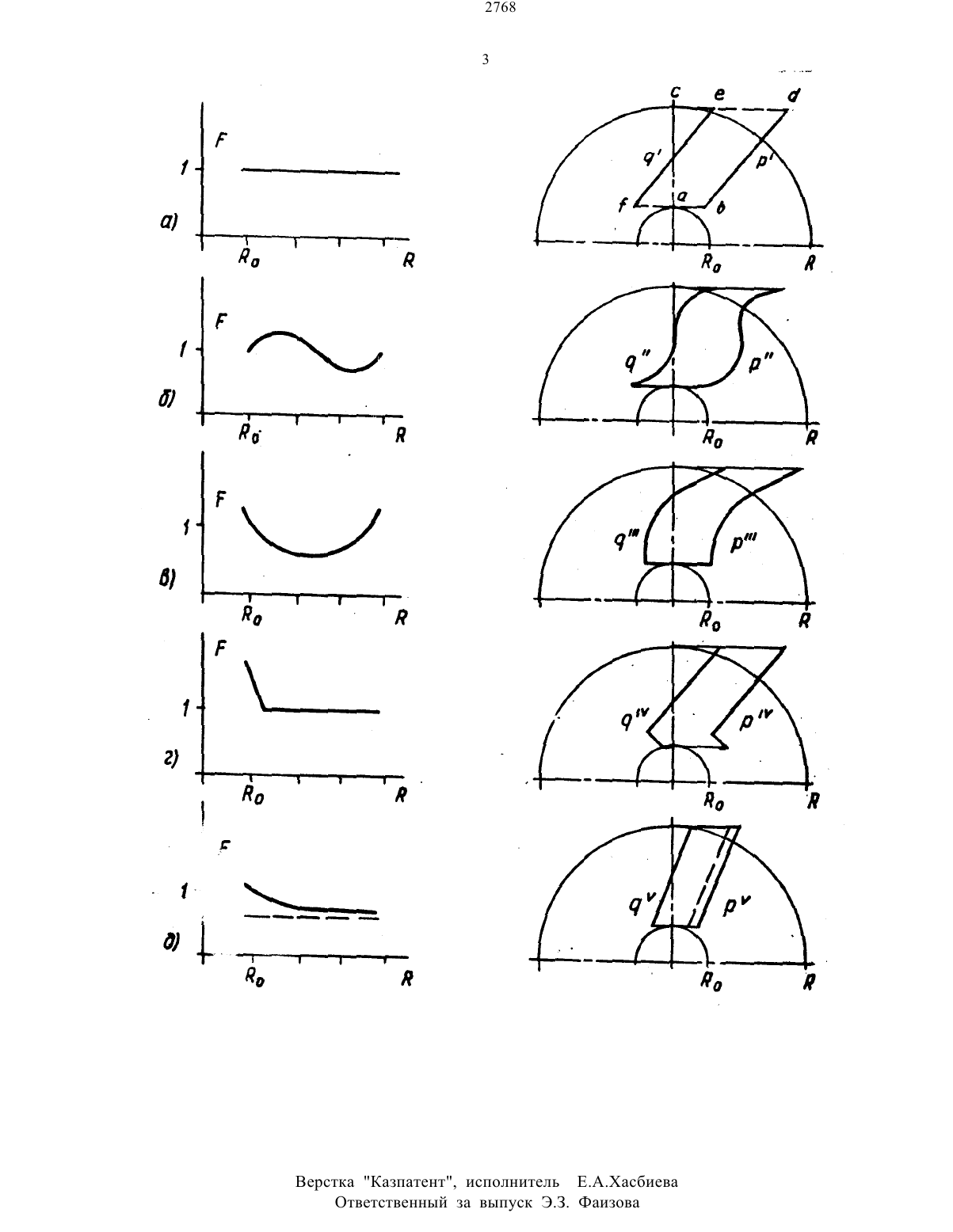

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Ю 332883, кл. В 21 С 47/02, 1969.(54) СПОСОБ НАМОТКИ ПОЛОСЫ НА БАРАБАН МОТАЛКИ СТАНА ХОЛОДНОЙ ПРОКАТКИ(57) Изобретение относится к прокатному производству, в частности к способам намотки полосы на барабан мо талки. Цель изобретения - повышение выхода годного и производительности стана за счет устранения спекания витков при отжиге рулона после его намотки. Впроцессе намотки изменяют величину натяжения полосы, которую определяют по зависимости ГЕ(К,К 2 К,/К), где Р - текущая величина натяжения полосы Ед - начальная величина натяжения полосы К - начальны радиус рулона 8 - текущий радиус рулона К, - коэффициент, определяющий постоянную составляющую величины полосы К, - коэффициент, определяющий переменную составляющую величины натяжения полосы, при этом КК 5-1.Изобретение относится к прокатному производству, в частности к способам намотки полосы на барабан моталки.Цель изобретения - повышение выкода годного и производительности за счет устранения спекания витков при отжиге рулона после его намотки.на чертеже изображены графики изменения натяжения при намотке полосыПредлагаемый способ намотки заключается в том, что в процессе намотки изменяют величину натяжения по НОСЫ, КОТОРУЮ ОПРЕДЕЛЯЮ ПО ЗЗБИСИ МОСТИ к 0 г г(к к 1 Кгде Р - текущая величина натяжения полосыРЬ. начальная величина натяжения полосыК, - коэффициент, определяющий постоянную составляющую величины натяжения полосыК, - коэффициент, определяющий переменную составляющую величины натяжения полосы, при этом КК,1.П р и м е р. Осуществляют предлагаемй способ на стане холодной прокатки 170 О. Исходные данные и результаты по указанной зависимости толщина сматываемой полосы 0,4-2 мм ширина полосы 700-1550 мм начальное удельное натяжение 7,5 кгс/мм ко нечное удельное натяжение 5,0 кгс/ммскорость прокатки до 25 м/с количе 89 А 2(11) С 21(61)ство витков в рулоне 4 ОО 2625 диаметр барабана моталки 600 мм наибольший диаметр рулона 2700 мм наибольшая масса рулона 45 т. При этом указанную зависимость по определению величины натяжения для упрощения вычислений преобразовывают в зависимостьг Ко (ад-Н Ь(КК 2 й- ,Где 6.- Заданное Начальное удельное натяжениеВ начале намотки ККа КрК 21 и натяжение полосы определяется в соответствии с заданным начальным удельнм натяжением. По мере намотки рулона радиус его увеличивается и величина натяжения уменьшается. таким образом натяжение полосы в ходе намотки рулона уменьшается, причем переменная составляющая натяжения изменяется обратно пропорционально величине радиуса рулона.Техникозкономический эффект от внедрения изобретения по сравнению с базовым объектом обеспечивается повьщюнием выхода годного и производи 2768ТЕЛЬНОСТН ПУТЕМ УСТРЗНЕННЯ СПЕКЗННЯВИТКОН при ОТЖНГЕ РУЛОНЗ ПОСЛЕ ЕГО НЗМОТКИ.Ф 0 р м у л а и з 0 б р е т е н и н Способ намотки полосы на барабанмоталки стана холодной прокатки, заключающийся в том что в процессе намотки изменяют величину натяжения пот лосы о т л и ч а ю щ и й с я тем,что, с целью повьшення выхода годного и производительности за счет устранения спекания витков при отжиге рулона после его намотки, текущую величину Г натяжения полосы определяют по зависимостик гг (кдк 59) , где Ед начальная величина натяжения полосыК - коэффициент, определяющй постоянную составляющую величины натяжения полосыК коэффициент, определяющий переменную составляющую величины натяжения полосы, при этом К 1 К 11Верстка Казпатент, исполнитель Е.А.Хасбиева Ответственный за выпуск 3.3, Фаизова
